带直线送料轨道的碗式自动给料结构

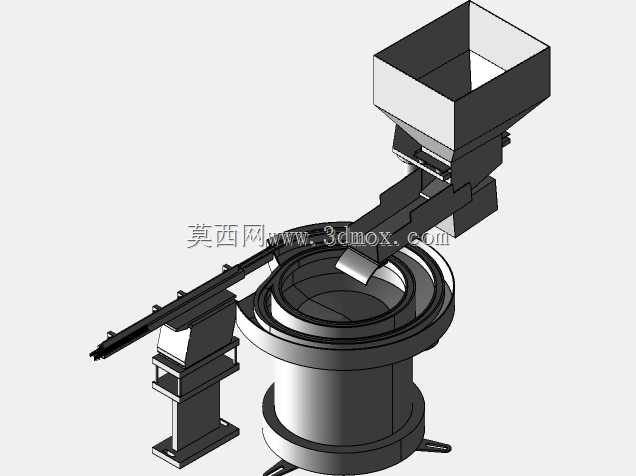

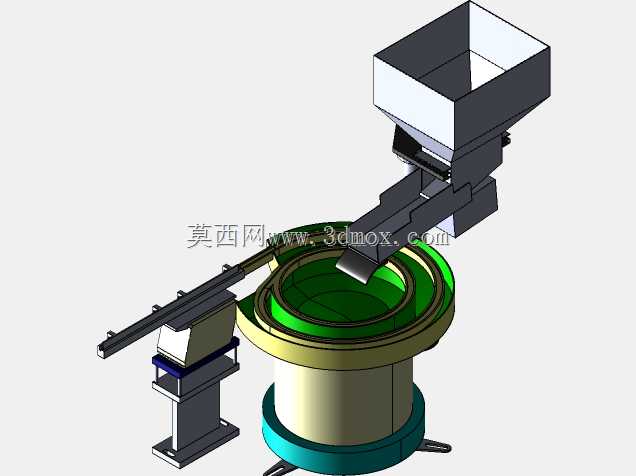

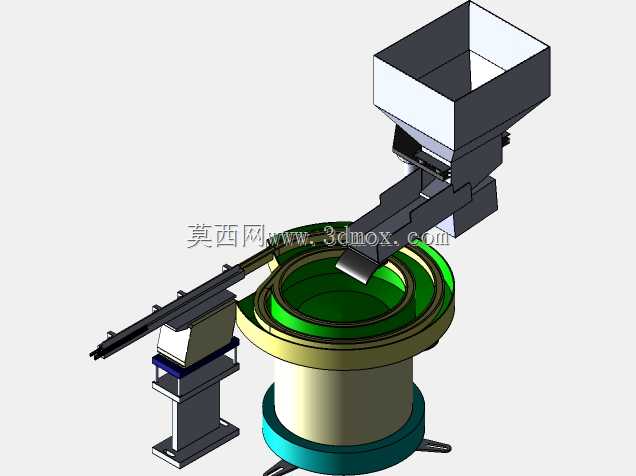

这套给料结构主要面向小尺寸五金零件、电子元器件、塑胶小件的批量自动化上料场景，常见于电子组装生产线、小五金冲压加工连线、紧固件分选包装工位，用来替代传统人工手动排料上料的作业模式，解决零散小零件排序定向效率低、人工上料节拍不稳定、错料漏料率高的实际生产痛点。整套结构由上部储料料斗、衔接导料槽、圆形振动给料碗、直线送料轨道、配套支撑机架几个核心部分组成，储料料斗采用上方敞口的方锥形设计，大敞口结构方便操作人员一次性补入大量待加工零件，锥面斜度经过反复校核，能够保证零件依靠自重顺畅滑落至下方导料槽，不会出现物料架桥卡滞的问题，导料槽出口正对振动给料碗的中心接料区域，补料过程不会出现物料洒落到设备外部的情况。核心的碗式给料部分采用圆柱底座加环形螺旋料道的经典结构，底座内部集成振动驱动单元，工作时产生高频微幅振动，让落入碗内的零散零件沿着螺旋料道逐步向上爬升，爬升过程中通过料道上预设的定向结构，剔除姿态不符合要求的零件，让其重新落回碗底等待二次排序，只有姿态完全符合送料要求的零件能够顺利进入末端的直线送料轨道。直线送料轨道采用独立的直振支撑结构，和碗式给料部分做了振动隔离设计，避免两个振动单元互相干扰影响送料稳定性，轨道的出料端可以直接对接加工设备的进料口、组装工位的接料治具或者检测分选设备的输入端，实现物料的连续稳定供给。整套结构的安装边界充分考虑了车间产线的常规布局需求，整体占地宽度控制在小型工位可容纳的范围，支撑机架采用可调节脚座设计，能够根据对接设备的进料高度微调整体安装高度，不需要额外制作加高转接台，设备侧边预留了振动参数调节的安装位，操作人员可以根据不同物料的重量、外形特征调整振动幅度与送料节拍，适配不同规格小零件的上料需求。结构设计过程中充分考虑了日常维护的便利性，料斗、导料槽、送料轨道都采用快拆式固定结构，更换生产物料时可以快速拆卸清理残留零件，避免不同规格物料混料影响生产质量，所有运动部件都做了安全防护设计，外露部分没有尖锐棱角，符合车间生产的安全作业要求。
