IO链路40P终端接线装置结构设计

　　在工厂自动化产线的电气柜集成、分布式IO站点搭建场景里，这类多通道终端接线装置是信号转接的核心部件，主要承担现场传感器、执行器与主控IO模块之间的线路转接、信号规整作用，能大幅减少柜内布线的杂乱程度，降低后期运维的查线难度。这款40通道的IO链路接线装置采用分层叠装的盒体结构，整体为带翻盖的防护式设计，翻盖闭合后可阻挡车间内的粉尘、切削液飞溅落到接线端子上，避免端子氧化、接触不良的问题，翻盖与盒体采用卡扣式连接，日常检修时无需工具即可快速翻开，操作便捷。

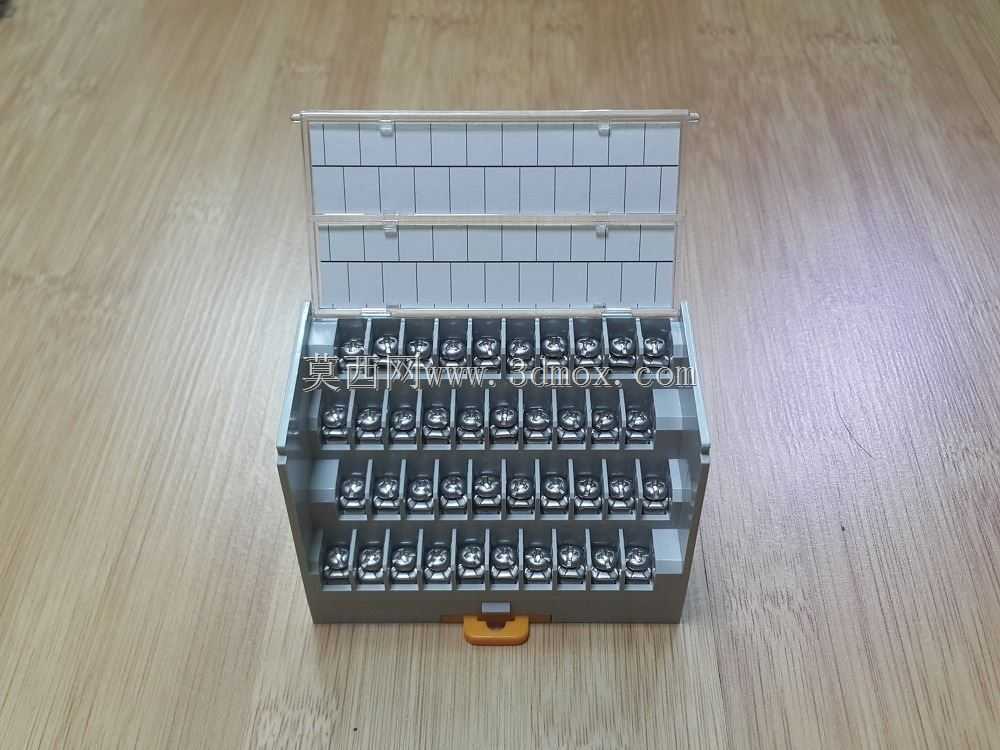

　　从结构设计逻辑来看，装置采用四层端子排布的布局，每层设置10个接线位，刚好对应40P的通道容量，每层端子之间预留了足够的接线操作空间，即使是采用冷压针型端子的多股软线，也能顺利完成插线、紧固操作，不会出现层间干涉导致螺丝刀无法到位的情况。盒体底部设置了定位卡扣结构，可直接卡装在标准DIN导轨上，适配目前电气柜内通用的35mm导轨安装尺寸，安装时只需对准导轨轻压即可完成固定，拆卸时拨动底部卡扣即可快速取下，无需额外的安装紧固件，能有效提升柜内装配的效率。

　　端子部分采用螺丝压紧式接线结构，每个接线位都对应独立的金属导电件，导电件采用铜质镀镍处理，既保证导电性能，又能提升抗氧化能力，适配0.2-2.5平方毫米的多股或单股导线接入，可满足绝大多数工业现场传感器、执行器的接线线径要求。盒体采用阻燃工程塑料注塑成型，具备足够的结构强度与绝缘性能，可承受AC2000V的绝缘耐压要求，避免相邻通道之间出现信号串扰、短路的问题。

　　在安装边界方面，装置整体宽度适配标准电气柜的安装间距，叠装时相邻两个装置之间无需预留额外间隙，可紧密排布在导轨上，最大化利用柜内的安装空间；装置深度方向的尺寸控制在常规端子排的深度范围内，不会与柜内的线槽、其他电气元件产生干涉，翻盖翻开后的最大高度也处于柜内预留的操作空间范围内，翻开后不会遮挡上层的其他元件，方便日常的接线、查线操作。

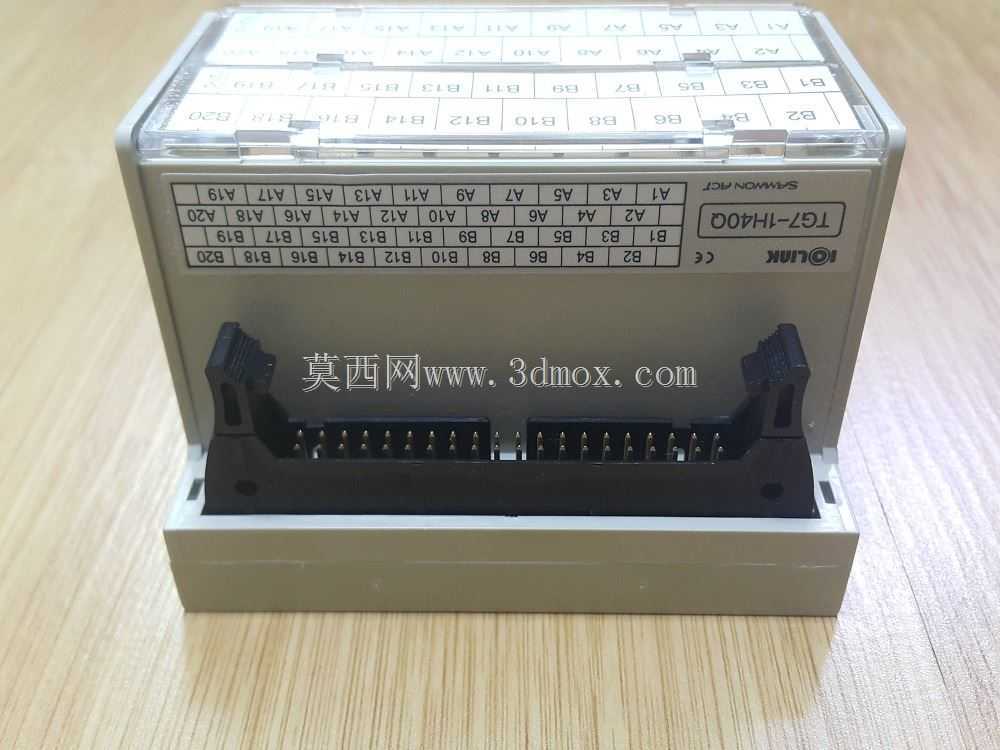

　　实际应用中，这类终端装置可直接对接对应型号的IO链路模块，每个接线位都有清晰的点位标识，标识区域设置在每层端子的侧边，采用激光刻印的方式，不会因为长期使用出现标识磨损脱落的问题，运维人员可直接根据标识对应点位，快速完成线路的核对与故障排查。装置的分层结构也让强弱电信号的分隔排布更方便，可将模拟量信号、数字量信号分不同层布置，减少信号之间的电磁干扰，提升信号传输的稳定性。盒体底部还设置了接地连接位，可将整个装置的金属屏蔽层与柜内接地排可靠连接，进一步提升抗干扰能力，适配工业现场复杂的电磁环境。

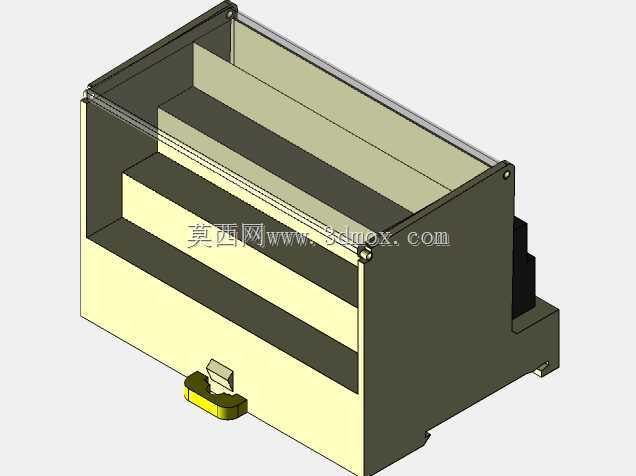

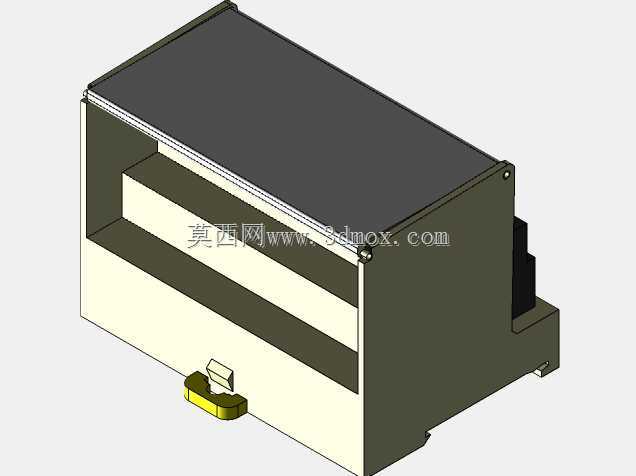

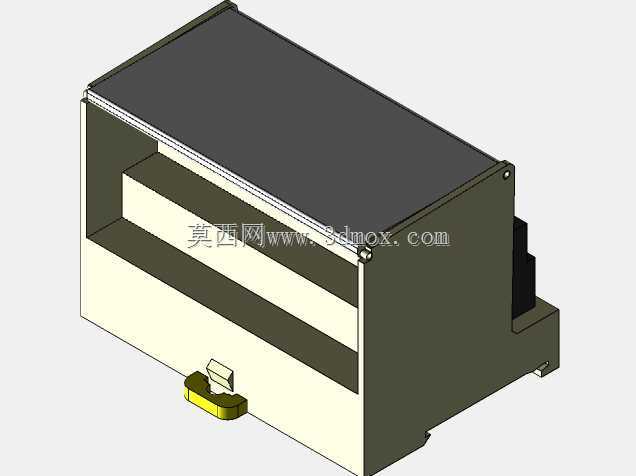

　　从建模细节来看，整个装置的结构完全还原实际产品的装配关系，翻盖的转轴结构、卡扣的配合间隙、端子的螺丝孔位、底部的导轨卡扣结构都做了精准的还原，每个零件的尺寸公差都按照实际注塑件、五金件的加工要求设置，可直接用于电气柜的布局仿真、安装干涉检查，也能作为电气设计选型时的三维参考模型，帮助设计人员提前完成柜内的布线规划、空间排布，减少现场安装时出现的尺寸不匹配、元件干涉等问题。
