方形外框轴流散热风机结构设计

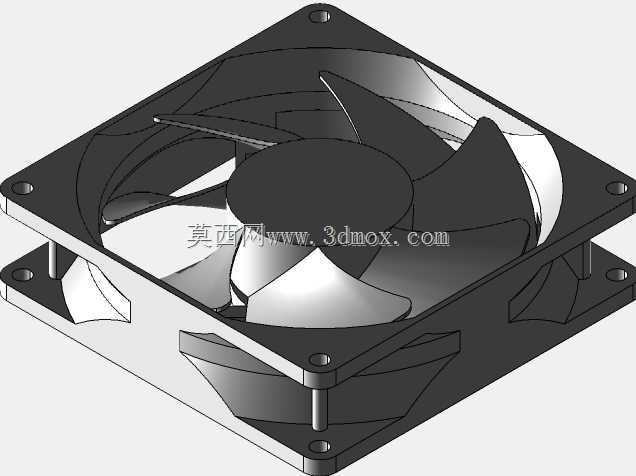

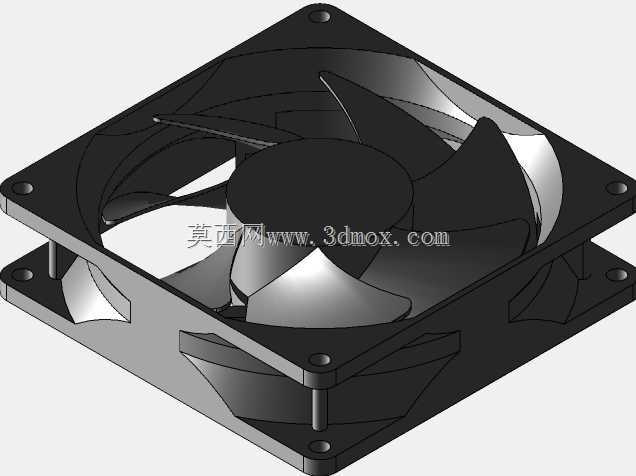

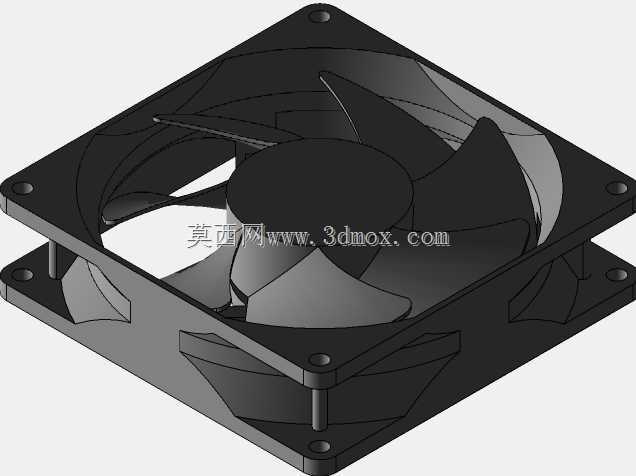

　　做设备热设计的时候，轴流风机的选型和安装边界是绕不开的环节，这款方形外框的轴流风机，是工控、电子散热、机柜通风场景里最常用的结构形式。先从安装边界说起，这类风机的外框采用标准方形法兰结构，四个角预留了沉头安装孔，安装时不需要额外做转接支架，直接通过螺丝就能固定在机柜面板、散热翅片组或者设备风道的预留位上，孔位的公差设计要匹配常用的M3/M4安装螺丝，沉孔深度要保证螺丝锁附后不会突出法兰平面，避免和周边结构产生干涉。外框的厚度是经过风道优化的，既不会因为框体过薄导致叶片运行时产生紊流异响，也不会因为框体过厚占用过多设备内部的安装空间，法兰边的平面度要求控制在0.1mm以内，保证安装后和贴合面之间不会出现漏风的缝隙，影响通风效率。

　　从功能特性来看，这类轴流风机的核心作用是驱动空气沿轴向流动，带走设备运行过程中产生的热量，叶片采用后掠式的曲面设计，是经过流道仿真优化的，在相同转速下能获得更大的风量，同时降低叶片切割空气产生的气动噪音。叶片和中心轮毂的连接位置做了圆弧过渡，避免应力集中，长期高速运行下不会出现叶片断裂的问题，轮毂的中心位置预留了电机轴的安装位，和内部的外转子电机直接配合，结构紧凑，传动效率更高。外框的内侧和叶片外缘之间的间隙控制在很小的范围内，这个间隙如果过大，会产生回流损失，降低风机的送风效率，间隙过小则容易因为加工误差或者运行震动导致叶片刮蹭外框，引发故障。

　　实际应用场景里，这类风机覆盖的范围非常广，小到PC机箱、服务器机柜的散热，大到工业控制柜、充电桩、变频设备的通风冷却，甚至一些小型新风设备、风冷冷凝器的送风单元，都会用到这个结构的轴流风机。在做结构适配的时候，要注意风机的进出风侧预留足够的导流空间，进风侧不能直接贴实封闭的结构面，至少要留出和风机厚度相当的进风空间，避免进风阻力过大导致风量衰减；出风侧如果要接风道，要做平滑的过渡导流，不要直接做直角转弯，否则会大幅增加风阻，降低散热效果。

　　设计思路上，这款风机的结构优先考虑了通用性和可靠性，方形法兰的安装形式比圆形风机更易固定，不需要额外的安装卡扣或者支架，适合批量设备的快速装配。外框的边角做了小圆弧过渡，避免安装时划伤操作人员，同时也能减少应力集中，提升塑料外框的抗冲击能力。叶片的数量经过匹配，在风量、风压和噪音之间做了平衡，既满足常规散热场景的风压要求，能克服防尘网、散热翅片带来的风阻，也不会因为转速过高产生过大的运行噪音，影响设备的使用体验。

　　在做三维建模的时候，这类风机的结构要重点关注几个配合尺寸：首先是安装孔的孔距，这是直接影响安装适配性的核心尺寸，必须和行业通用的安装孔位匹配，否则用户拿到模型做装配的时候会出现孔位对不上的问题；其次是叶片和外框的同轴度，建模时要保证叶片旋转的中心和外框的中心完全重合，避免出现间隙不均的问题；还有就是外框的出线位置，一般会在框体的侧边预留出线槽，建模时要把这个结构做出来，方便用户在做整体设备布线的时候预留走线空间。另外，风机的整体高度也是安装时的重要边界，在一些薄型设备的设计里，这个尺寸直接决定了设备的内部空间预留量，建模时的尺寸标注要准确，方便结构设计师做干涉检查。

　　从实际使用的角度，这类轴流风机的结构已经经过了多年的市场验证，可靠性高，成本可控，是风冷散热方案里的首选部件。在做设备结构设计的时候，直接调用这类成熟的风机模型，能大幅减少重复建模的工作量，同时可以提前在装配环境里模拟安装位置，核对和周边PCB板、电容、结构件的间隙，避免后期打样时出现安装干涉、风道被遮挡的问题。还要注意，风机的进风方向和出风方向在模型里要做明确的区分，方便设计师根据散热需求选择吹风或者抽风的安装方式，不同的安装方式对应的风道设计逻辑是有区别的，抽风方式适合形成密闭的风道，整体散热更均匀，吹风方式则适合针对局部高热元件做定点冷却。
