三菱欧姆龙PLC配套64点IO链路接线端子台

　　在工厂自动化产线的电气柜布线环节，这类IO链路接线盒是解决PLC本体IO端口接线杂乱、维护难度高的核心配套部件，尤其适配三菱、欧姆龙LS系列PLC的64点IO扩展场景，能将PLC侧密集的插针式IO端口统一转接为螺丝压接的端子排结构，大幅降低现场布线的施工难度。从实际使用场景来看，这类端子台多安装在电气柜内的DIN导轨上，紧邻PLC扩展模块布置，现场施工时无需逐根将信号线压接冷压端子后插入PLC的窄间距插针座，只需将现场侧的传感器、执行器线缆按标识压接到端子台的对应螺丝端子上，再通过配套的预制排线将端子台与PLC的IO端口直连，能将单组64点IO的布线施工时间压缩七成以上，同时避免了手工压接插针带来的接触不良、针脚弯折等常见施工故障。

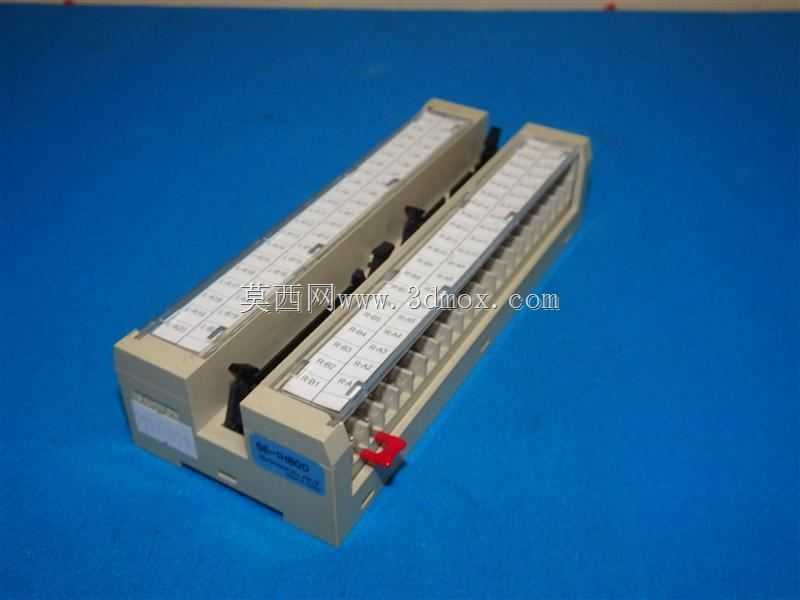

　　从功能特性来看，这款64点IO接线盒采用双列端子排布结构，每列对应32个IO通道，每个通道旁预留了标识位，可粘贴点位标签对应现场的传感器、电磁阀等设备编号，日常维护排查故障时无需对照图纸逐根捋线，顺着端子标识就能快速定位对应点位。端子台本体采用阻燃级工程塑料注塑成型，具备足够的结构强度与电气绝缘性能，适配工业现场-10℃到55℃的工作环境温度，螺丝压接部位采用铜质镀镍导电件，接触电阻低，长期使用不会出现氧化松动问题，每个通道的额定载流可达2A，完全满足开关量传感器、小型电磁阀这类常见工控器件的电流承载需求。端子台侧部设置了红色的卡扣锁定结构，与预制排线的插头对接后可通过卡扣锁死，避免设备运行过程中受振动影响出现排线松脱、信号中断的问题，这一细节设计在有振动工况的冲压、物流分拣类设备上尤为实用。

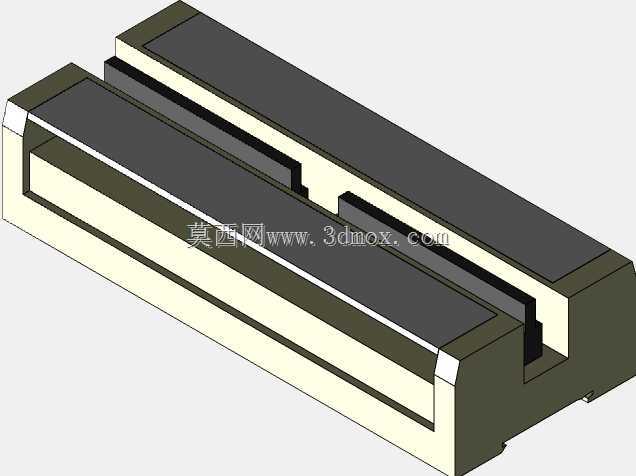

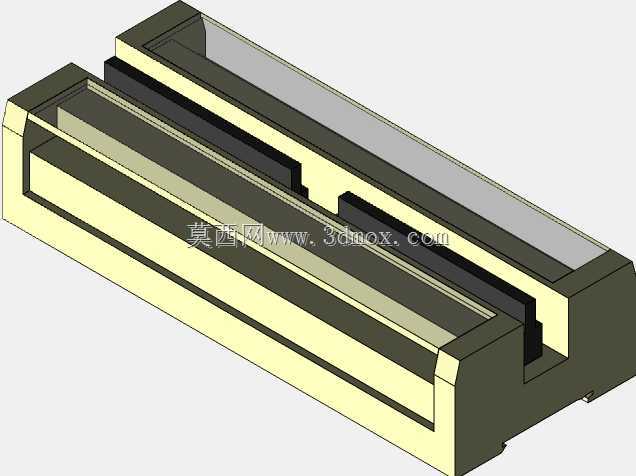

　　从设计思路层面拆解，这款端子台的结构完全围绕现场布线的效率与可靠性展开，整体采用窄型长方体结构，双列端子的排布方式在保证64个点位足够接线操作空间的前提下，尽可能压缩了本体的宽度尺寸，避免在电气柜内占用过多的导轨安装空间，端子之间的间距设置为6.35mm，既满足电气安全的爬电距离要求，也能适配常用的十字螺丝刀操作，不会出现相邻端子接线时螺丝刀互相干涉的问题。本体底部集成了标准DIN导轨卡扣，可直接卡装在35mm标准DIN导轨上，无需额外打孔安装固定，拆装时只需拨动卡扣即可快速取下，方便后期的维护更换。端子台的接线端采用倾斜式设计，接线时螺丝刀可斜向操作，无需在端子台正上方预留过大的操作空间，适配电气柜内多层导轨布置的紧凑安装场景。

　　关于安装边界与尺寸适配，这款端子台的整体长度约220mm，宽度约65mm，高度约50mm，安装时需在导轨上预留至少240mm的长度空间，端子台正面的接线操作区域需预留至少80mm的纵深空间，保证接线时手部与螺丝刀有足够的操作余量，端子台上方与相邻电气元件之间需预留至少20mm的散热间隙，避免长期工作时热量堆积加速塑料件老化。预制排线的出线方向设置在端子台的侧端，不会占用正面的接线操作空间，排线的弯曲半径建议不小于30mm，避免排线内部线芯因过度弯折出现断裂。在进行三维布局设计时，可直接将该模型导入电气柜的装配体中，核对与相邻断路器、继电器、PLC模块的安装间隙，提前规避布线干涉问题，同时可在模型中预设接线点位的坐标，导出BOM表时可直接统计端子点位数量，指导现场的施工接线作业。
