民用供热系统炉子热水器管路布局设计

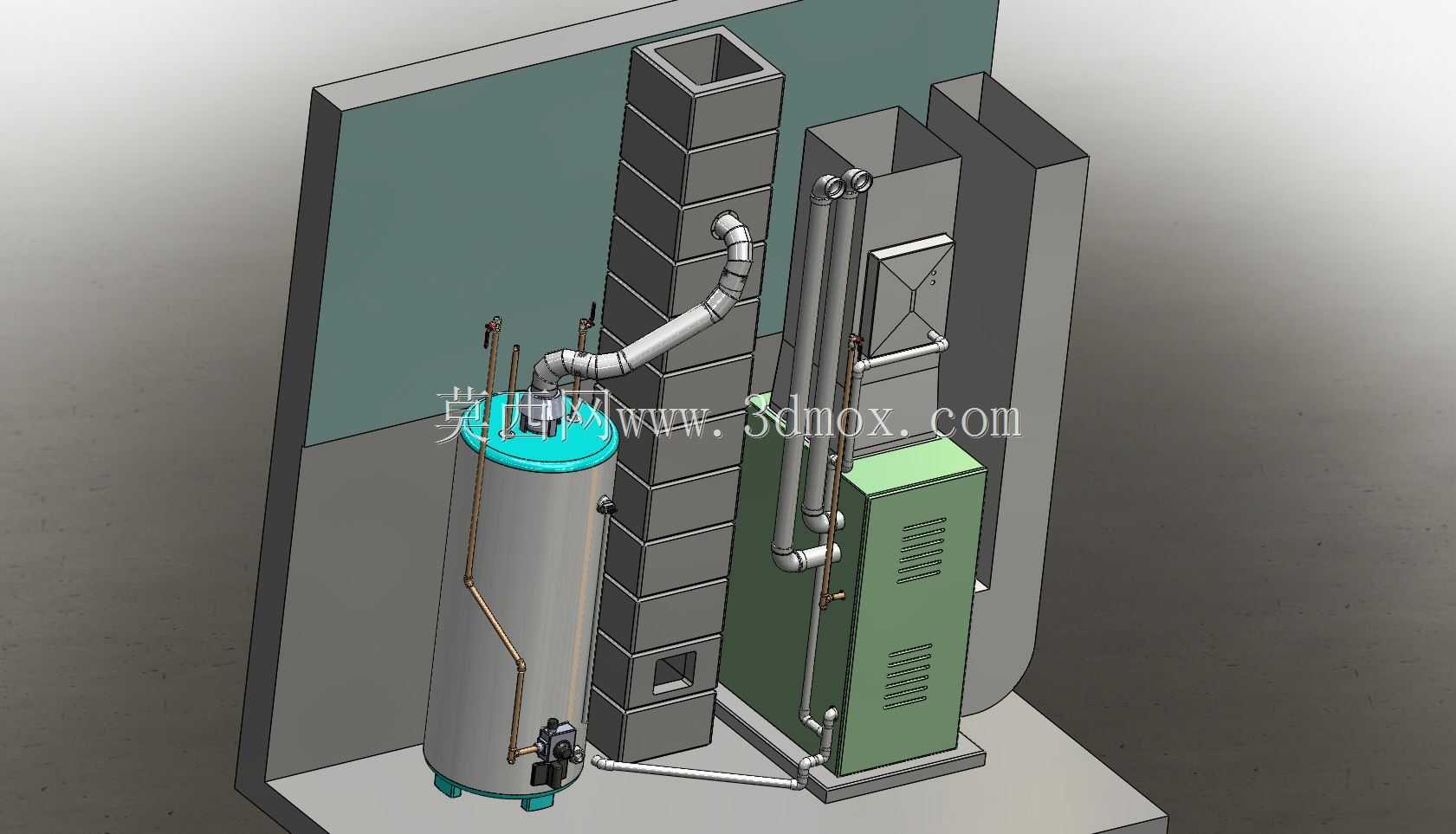

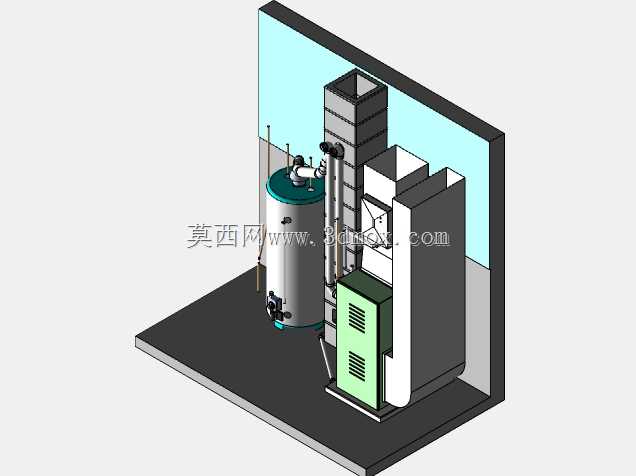

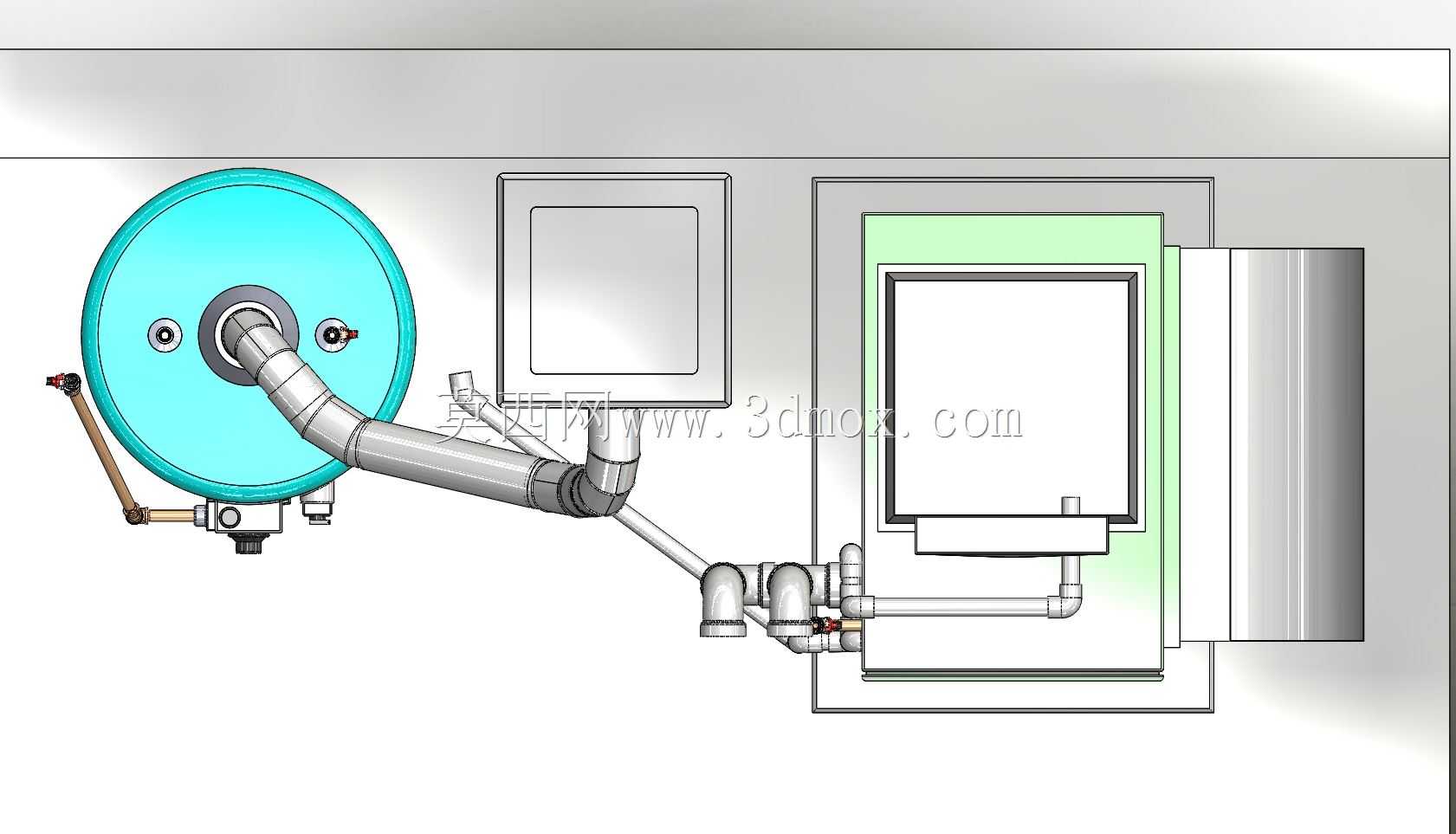

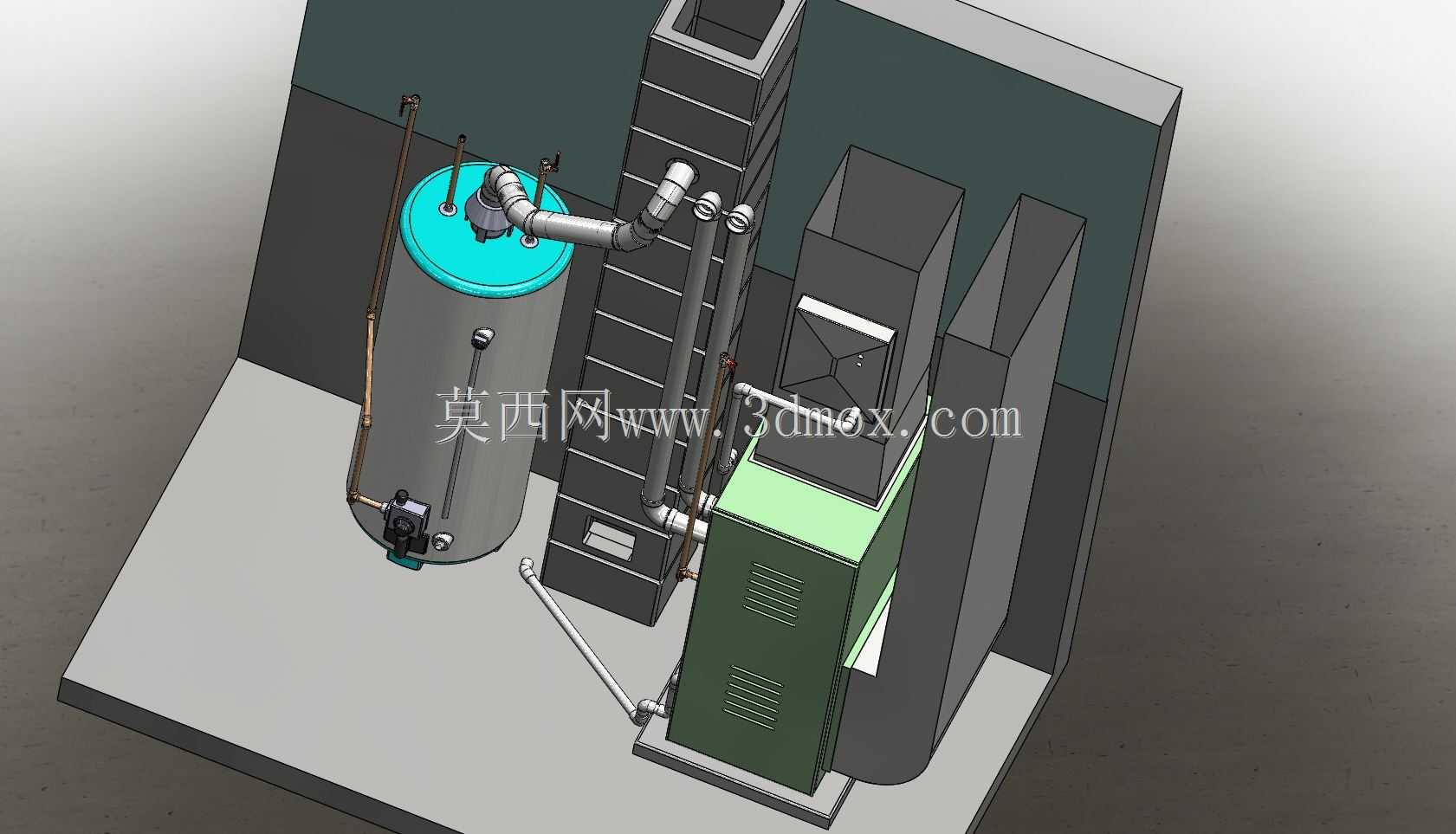

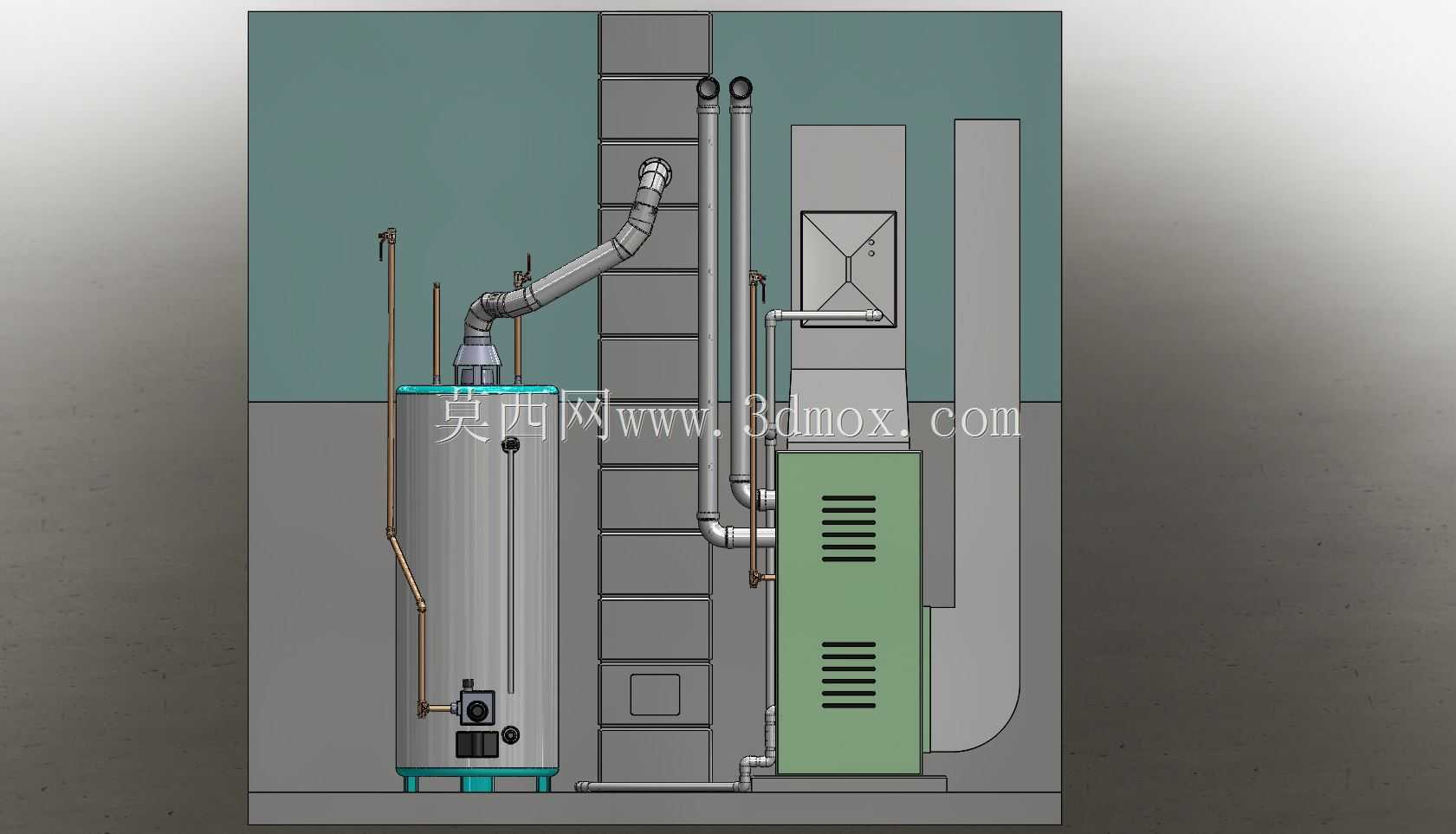

这套三维布局方案主要面向民用独栋住宅、小型商用门店等分散式供热场景，可同时满足日常热水供应与冬季室内采暖的双重需求，适配无集中供热管网覆盖的区域使用，解决单一场景下供热、供热水设备重复布设、管路杂乱的问题。整套系统核心由立式储水加热罐体、燃烧炉体、方形排烟道、附属控制柜体四个核心单元构成，所有部件沿建筑墙面一字排开布设，充分利用建筑边角的闲置竖向空间，无需占用室内核心活动区域，适配多数民用建筑的设备间、阳台、外墙设备平台的安装条件。在功能设计上，整套系统实现了燃烧换热、储水保温、烟气排放、管路输配的全流程整合：燃烧单元产生的热量通过换热结构传递到储水罐体内的水体，储水罐体做了保温层设计可减少热量散失，满足多点位、不同时段的热水取用需求；排烟道采用竖向分段拼接结构，从燃烧单元顶部向上延伸至建筑排烟出口，全程做密封衔接设计，避免燃烧废气泄漏到室内，同时烟道的走向避开了周边的水电管线，减少安全隐患。设计过程中充分考虑了安装与后期维护的边界需求：各设备之间预留了不小于四十厘米的操作间距，方便后期检修阀门、更换控制元件；所有给排水管路、燃气管路都沿墙面与设备侧边排布，采用明装布设方式，减少墙面开槽的施工量，同时管路的转弯处都采用标准弯头衔接，降低水流阻力；整套布局的横向安装总宽度控制在两米范围内，竖向高度不超过两米四，深度方向预留六十厘米的检修通道即可完成安装，适配绝大多数民用建筑的设备安装空间尺寸。在管路逻辑设计上，冷水进水、热水出水、排污、燃气进气、排烟五个系统的管路做了清晰的分区布设，不同功能的管路采用差异化的走向设计，避免不同介质管路交叉干扰，同时在关键节点设置了控制阀门，方便后期单独关停某一单元进行检修，无需排空整个系统的储水。整套布局兼顾了安装便捷性、使用安全性与后期维护便利性，可直接作为民用供热系统现场安装的布设参考，减少现场施工的管路错接、空间冲突问题。
