大传动比蜗轮蜗杆啮合传动结构

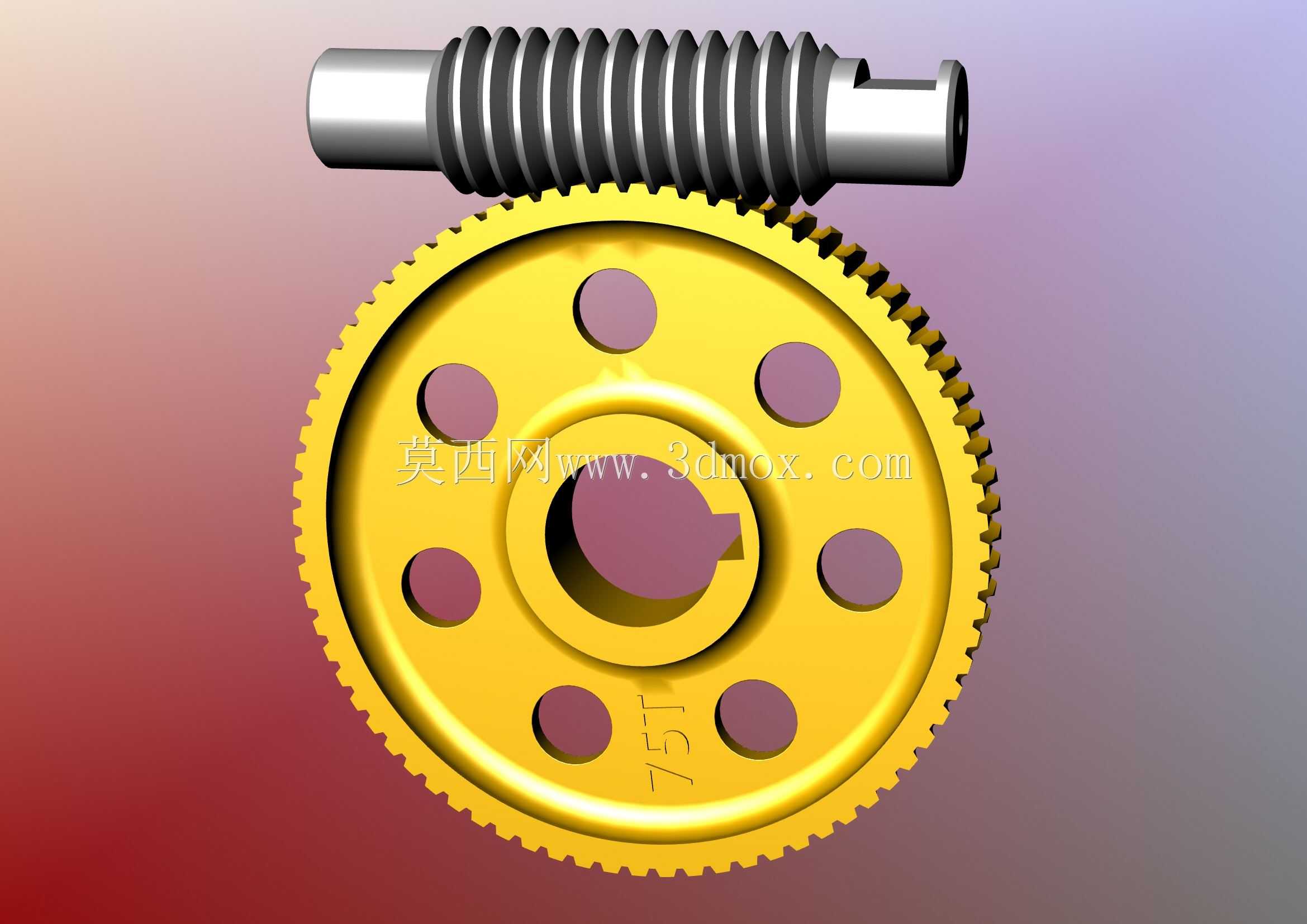

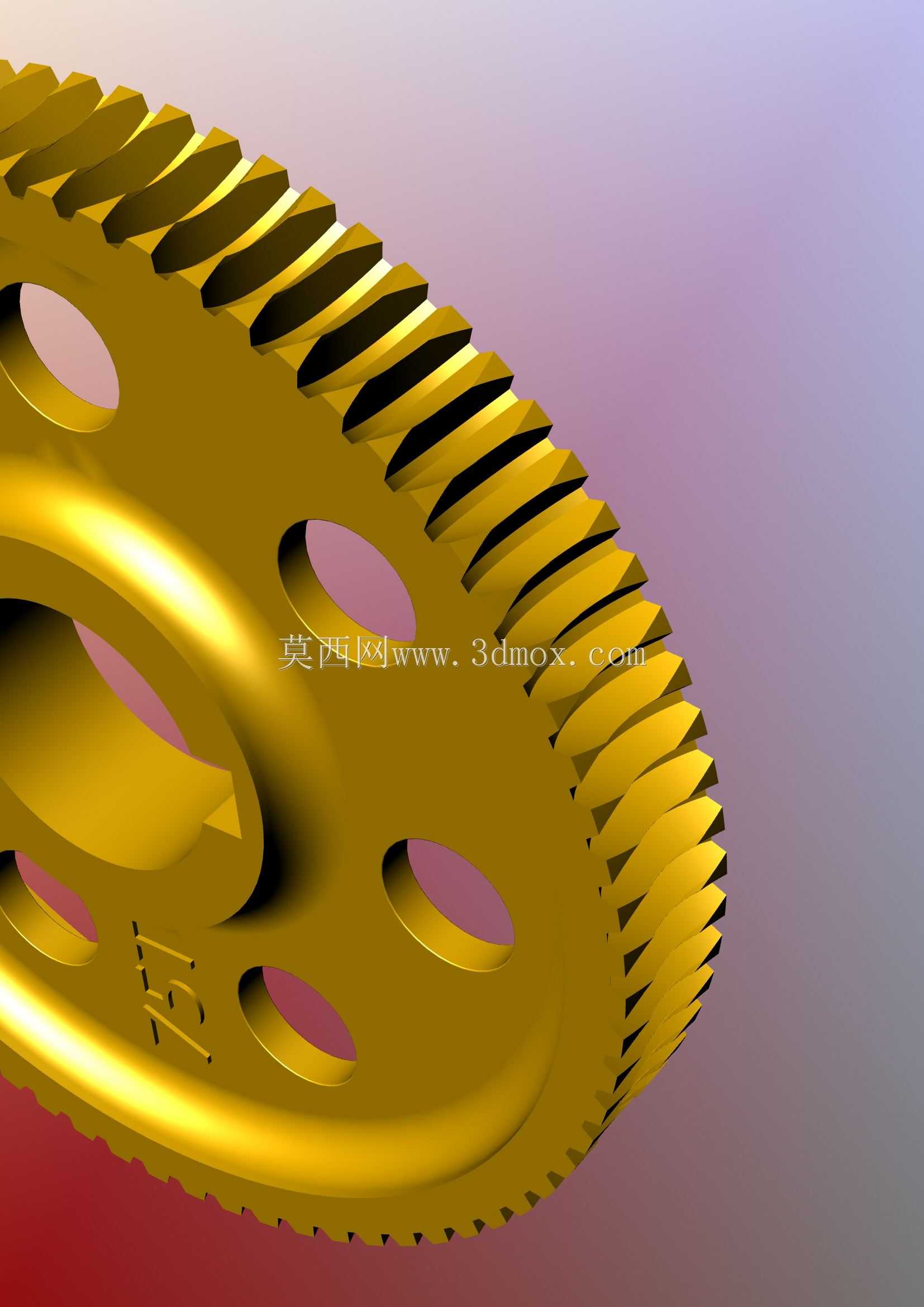

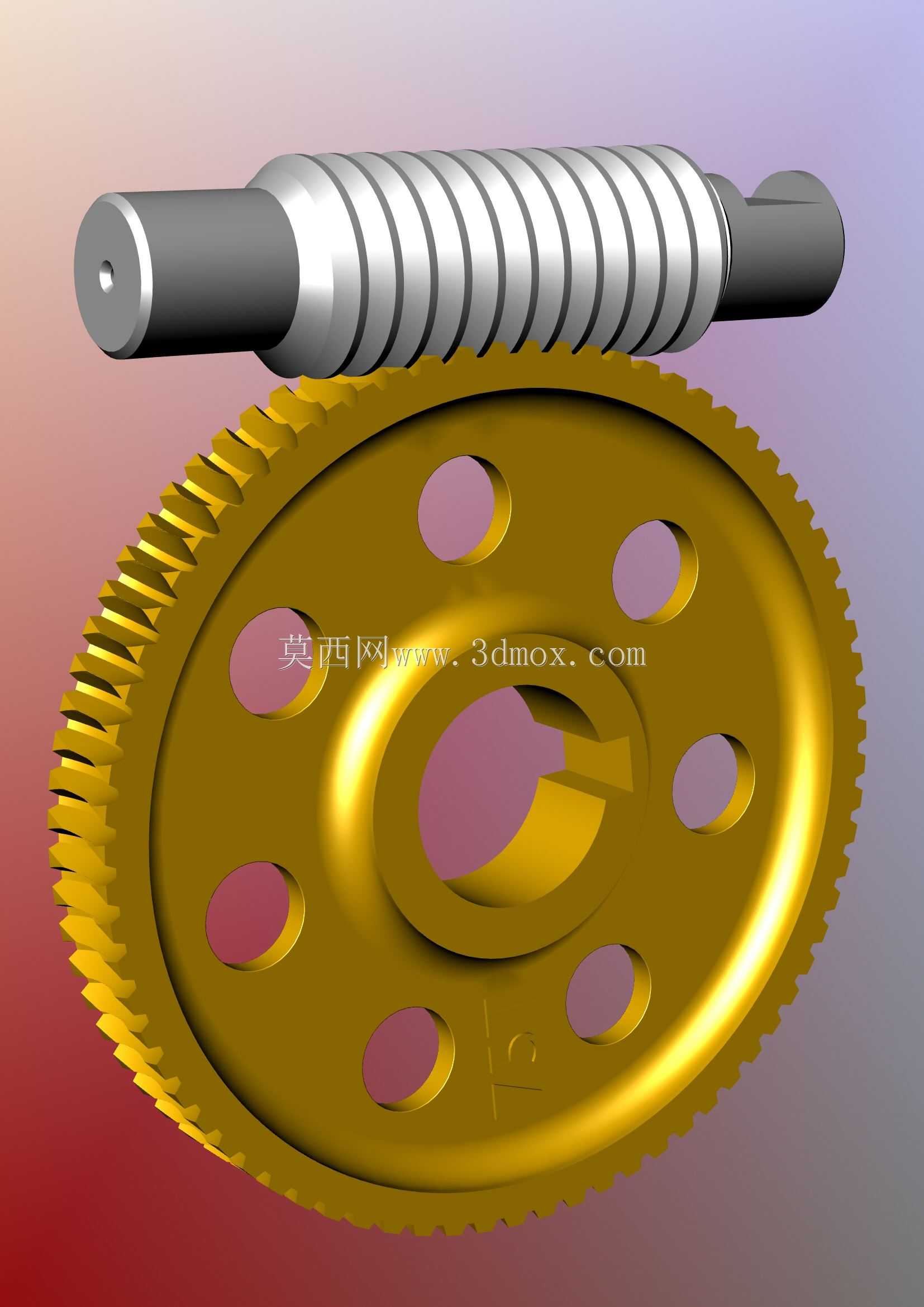

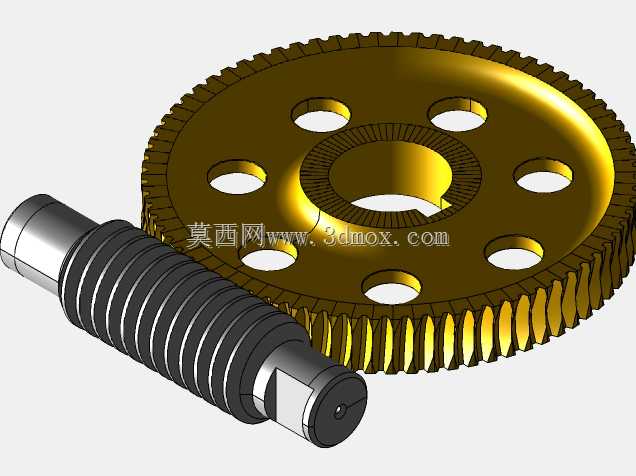

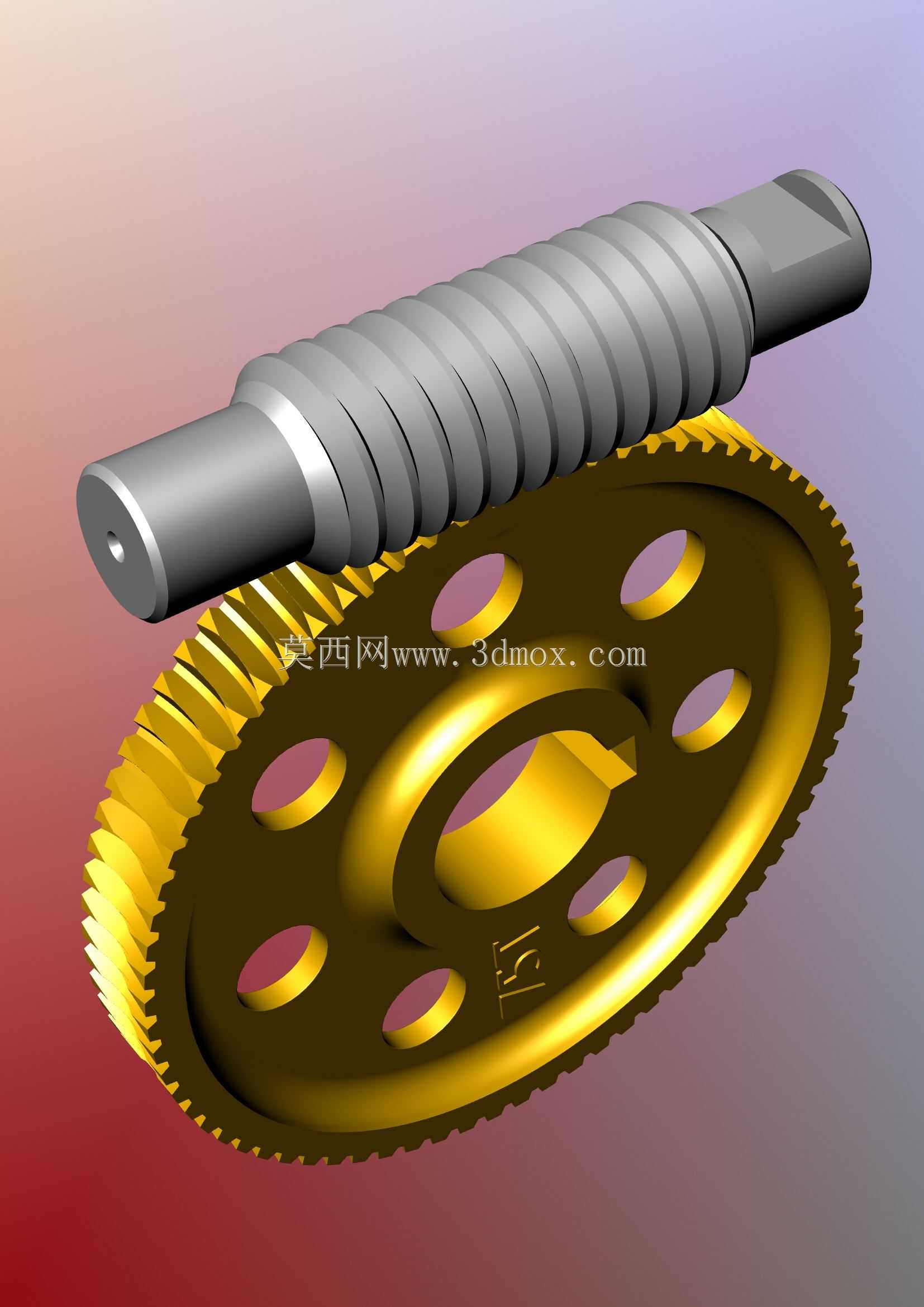

这套蜗轮蜗杆传动结构主要面向需要大减速比、低输出转速的重载传动场景，常见于小型输送设备的动力输入端、精密回转工作台的分度驱动单元、起重设备的慢速卷扬机构以及自动化生产线的低速进给模块中，能够在单级传动下实现极高的传动比，大幅缩减传动链路的零件数量，提升整套传动系统的集成度与运行可靠性。在实际设备运行过程中，该结构依靠蜗杆与蜗轮齿面的连续啮合传递动力，蜗杆作为主动件接入电机输出端的高速旋转动力，通过螺旋齿面与蜗轮轮齿的逐步咬合，将高速低扭矩的输入动力转换为低速大扭矩的输出动力，同时可实现输入轴与输出轴的空间垂直交错布置，适配设备内部紧凑的动力排布需求，避免传动链路出现过多的转向齿轮组，有效压缩设备动力舱的整体占用空间。设计过程中针对齿面啮合特性做了优化，蜗轮轮齿采用弧形齿面贴合蜗杆的螺旋齿廓，能够保证多齿同时参与啮合，大幅提升齿面的承载能力，降低单齿承受的接触应力，减少长期重载运行下的齿面磨损与点蚀风险；蜗轮本体采用辐板式减重结构，轮盘上均匀分布的圆形减重孔在不削弱轮体结构强度的前提下，有效降低了转动惯量，提升传动启停阶段的响应速度，同时减少了零件的原材料消耗。中心位置设计有带键槽的安装轴孔，能够通过平键与输出轴实现周向固定，传递稳定扭矩，轴孔周边的凸台结构提升了轮毂位置的结构强度，避免大扭矩传递时出现轮毂开裂的问题。蜗杆采用轴齿一体化设计，两端预留有轴承安装轴颈，可直接通过滚动轴承固定在设备的箱体支座上，输入端设计有键槽结构，可直接与联轴器或电机输出轴连接，无需额外加装传动齿轮。整套结构的安装边界清晰，蜗轮与蜗杆的中心距经过精准校核，装配时只需保证两轴的垂直交错精度与中心距公差，即可实现顺畅啮合，运行过程中啮合噪音低，传动平稳性好，同时具备反向自锁特性，当蜗杆导程角小于啮合当量摩擦角时，可实现蜗轮端无法反向驱动蜗杆，能够在起重、升降类设备中起到安全防护作用，避免负载下坠引发安全事故。齿面的啮合间隙经过合理设计，既能够保证润滑油脂顺利进入啮合接触面形成油膜，减少齿面磨损，又不会因间隙过大导致传动回程误差超标，适配对传动精度有一定要求的精密传动场景。
