电机配套皮带滑轮传动装置结构设计

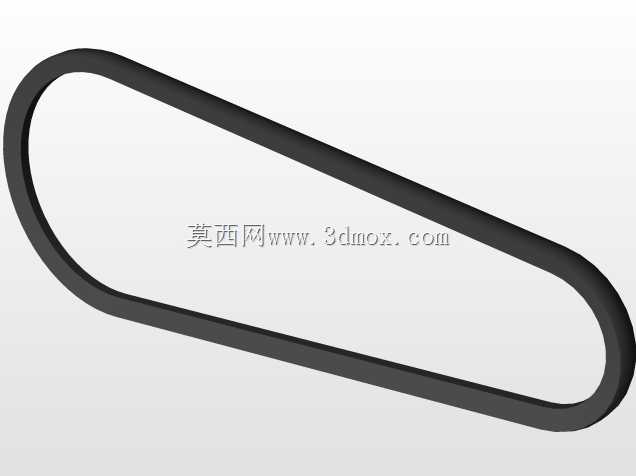

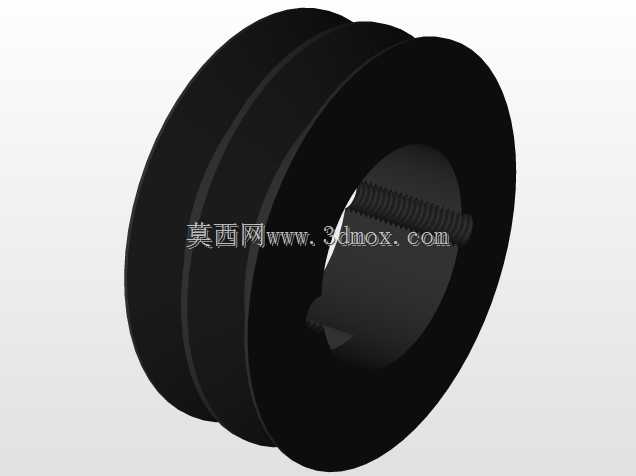

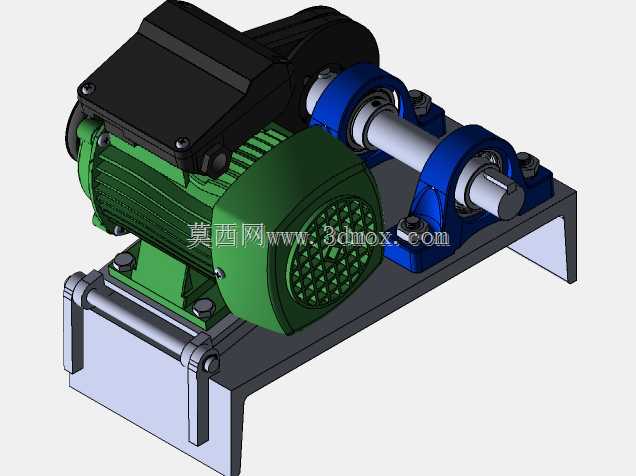

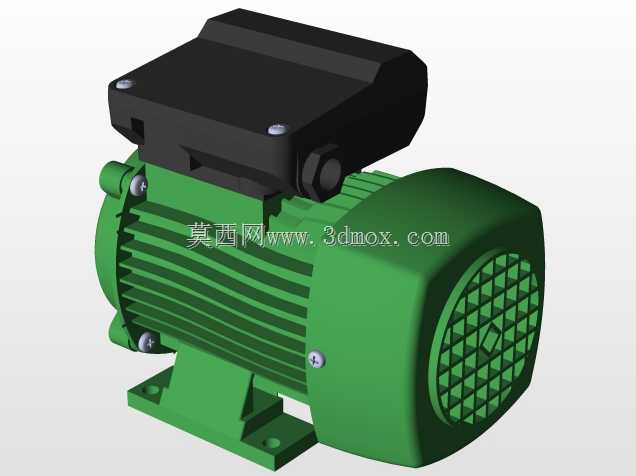

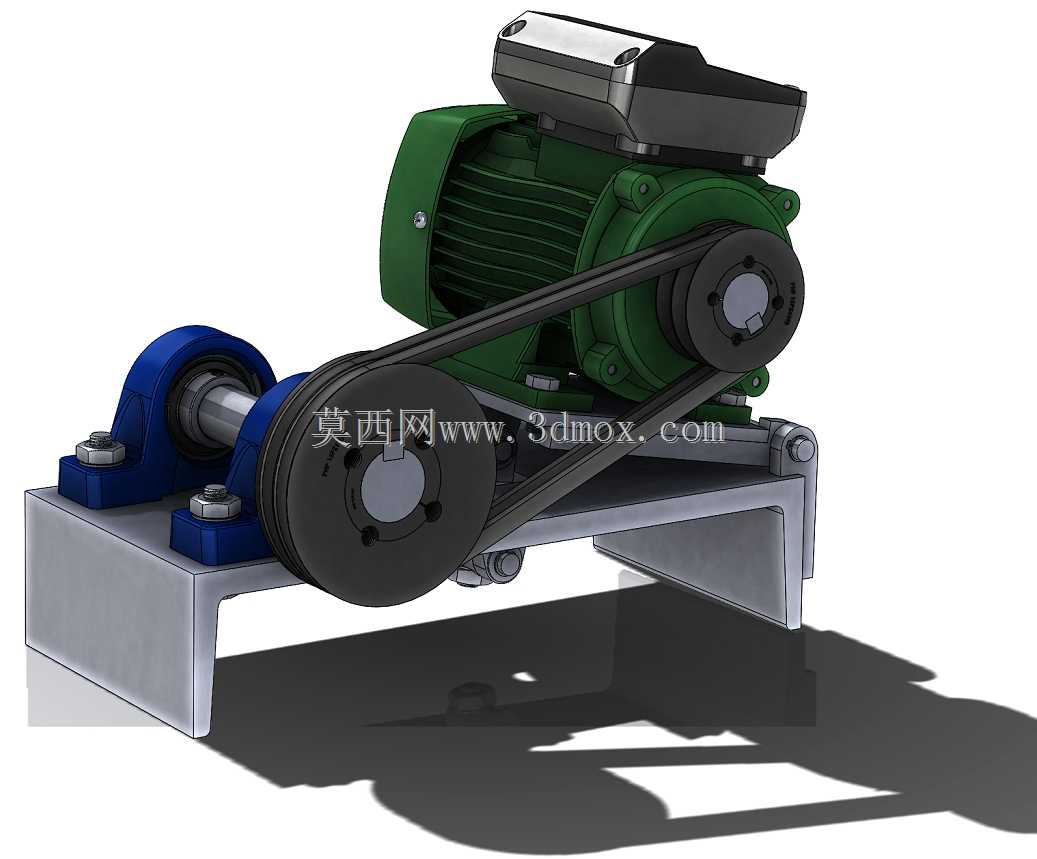

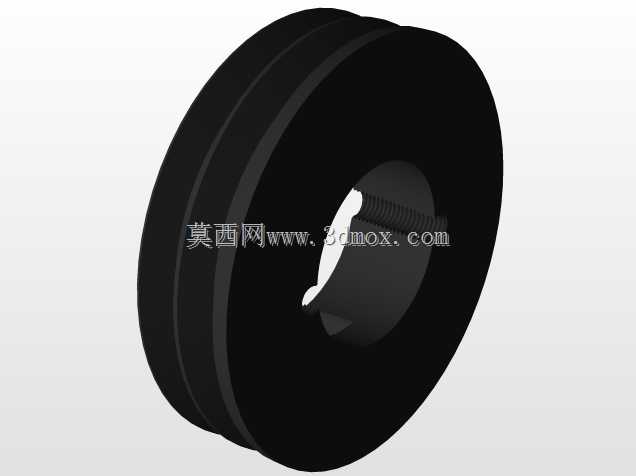

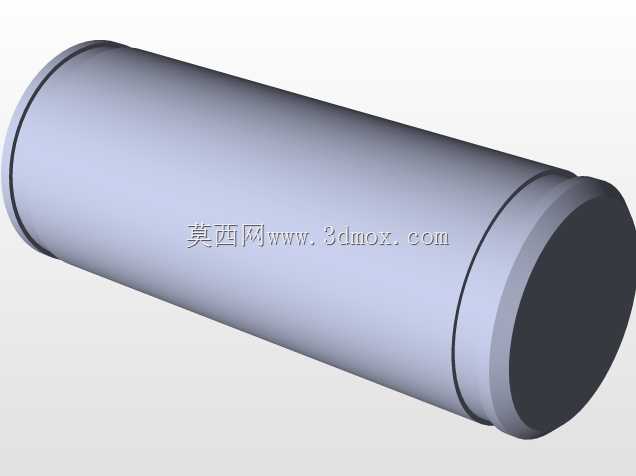

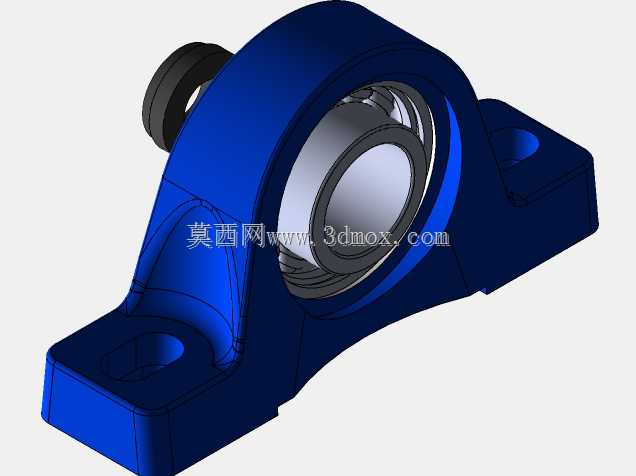

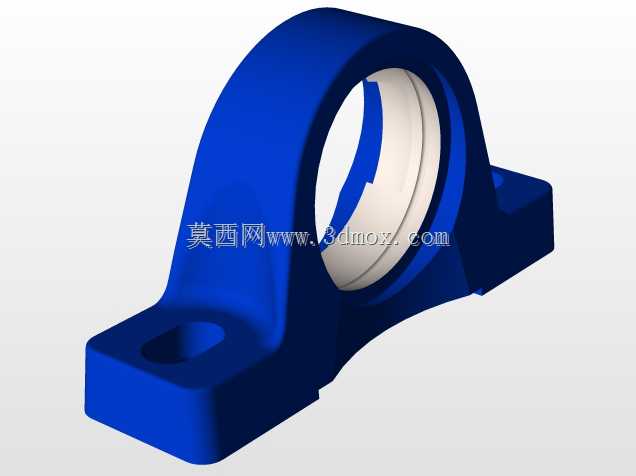

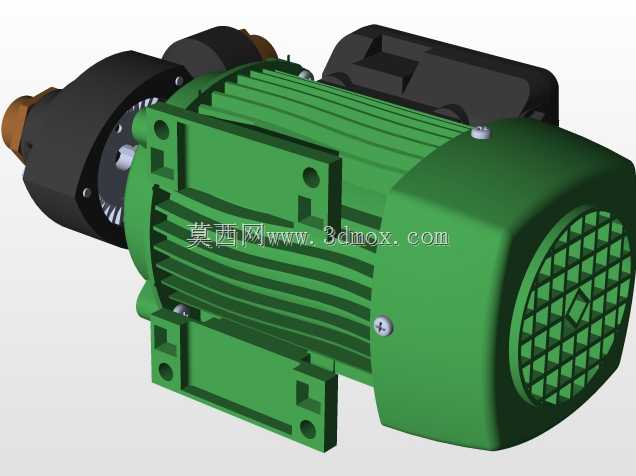

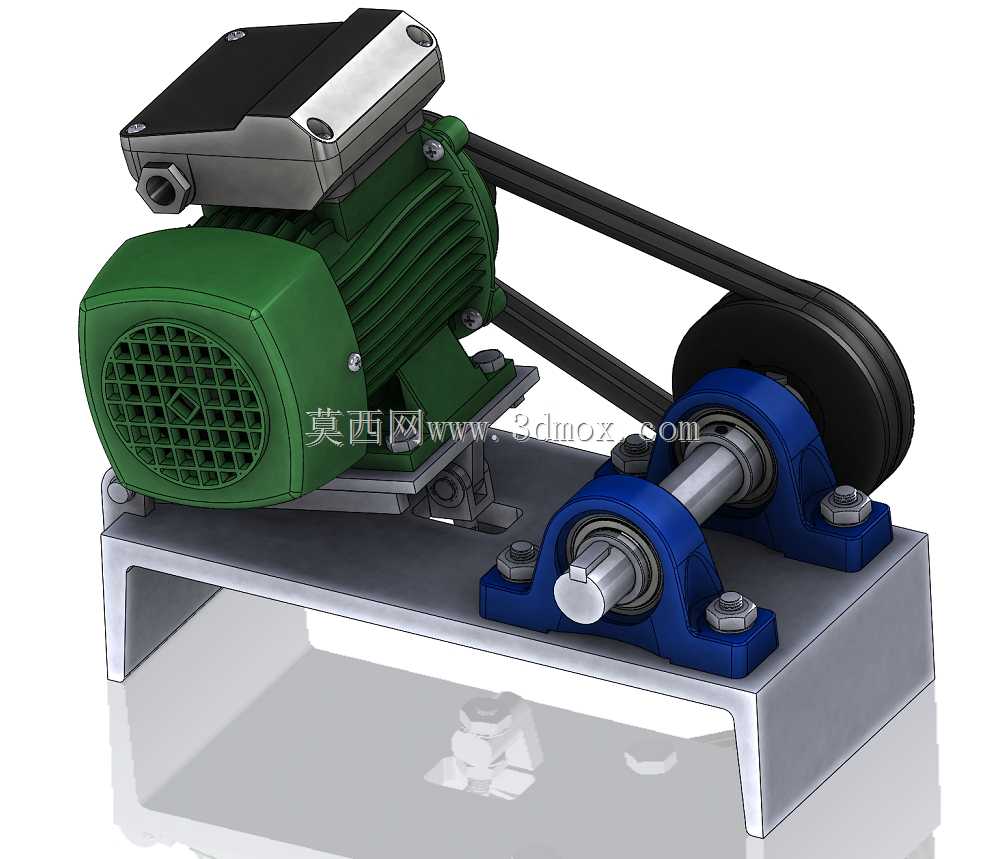

这套皮带滑轮传动装置主要面向中小型工业设备的动力传输场景，常见于小型输送线、台式加工设备、农用辅助机具、小型风机水泵类设备的动力接驳环节，用来实现电机输出轴与工作端之间的动力传递，同时可通过带轮直径差匹配不同的转速输出需求，适配工作端的额定转速要求。整套装置采用卧式安装布局，驱动端直接搭载标准卧式电机，通过一体式焊接安装底座实现电机与从动轴组件的刚性连接，安装底座采用折弯钢板焊接成型，底部预留标准安装孔位，可直接通过螺栓固定在设备机架或安装平台上，整体安装边界紧凑，不需要额外占用过大的设备安装空间，适配多数中小型设备的舱内安装尺寸要求。装置的从动输出端采用带座轴承作为支撑，轴承座直接固定在安装底座上，可保证从动轴的回转精度与支撑刚性，输出轴端可直接接驳联轴器、工作辊轮、叶轮等工作部件，不需要额外加装支撑结构。传动部分采用V型皮带配合多槽皮带轮实现动力传输，多槽设计可提升传动过程中的摩擦力，降低皮带打滑概率，保证动力传输的稳定性，同时设计有可调节的张紧结构，可通过调整电机的安装位置改变皮带的张紧程度，既可以在皮带长期使用出现松弛后重新张紧，也可以根据不同的负载工况调整皮带张紧力，避免张紧力过大导致的轴承磨损过快、皮带寿命缩短，或是张紧力不足导致的打滑丢转问题。整套装置的所有零部件均按照实际工业应用的标准尺寸设计，各配合面的公差、安装孔位的间距都符合通用机械安装规范，零部件之间的装配关系完全符合实际装配要求，没有干涉问题，可直接用于同类传动装置的结构参考、教学演示或是小批量设备的改装设计参考，能够帮助设计人员快速完成传动部分的结构选型与布局确认，减少重复设计的工作量。
