直角换向无齿轮肘部动力传输机构

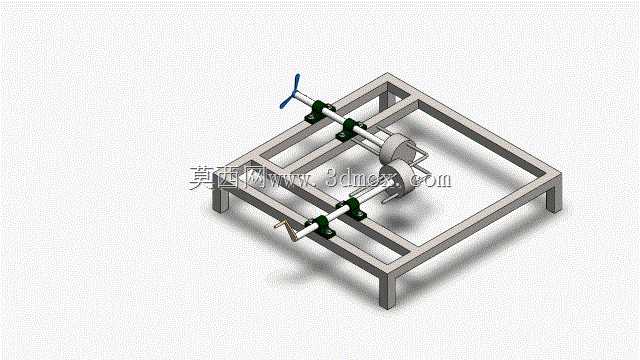

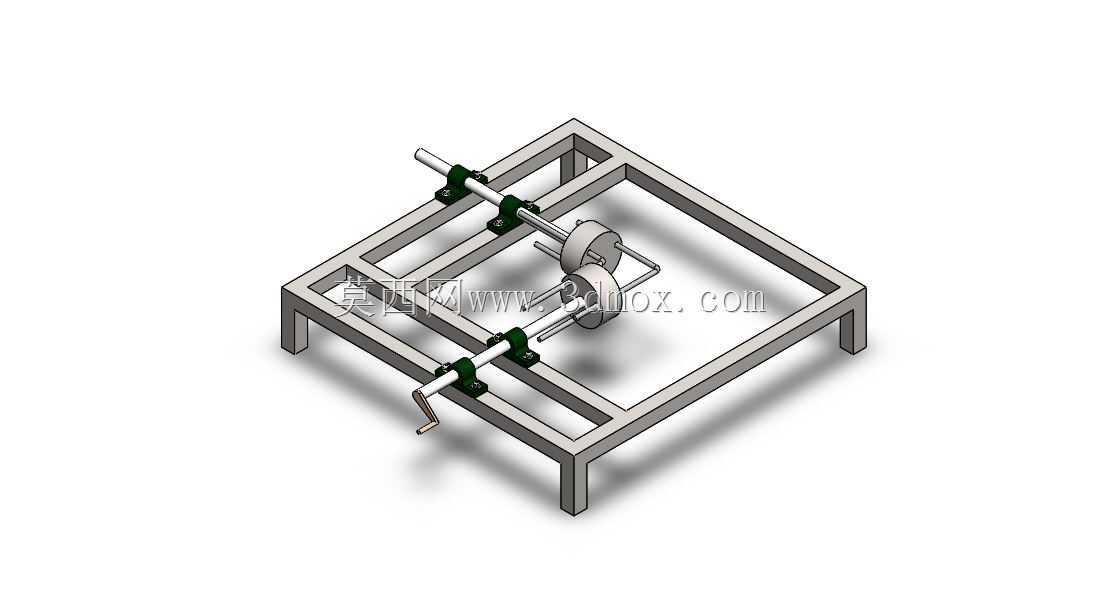

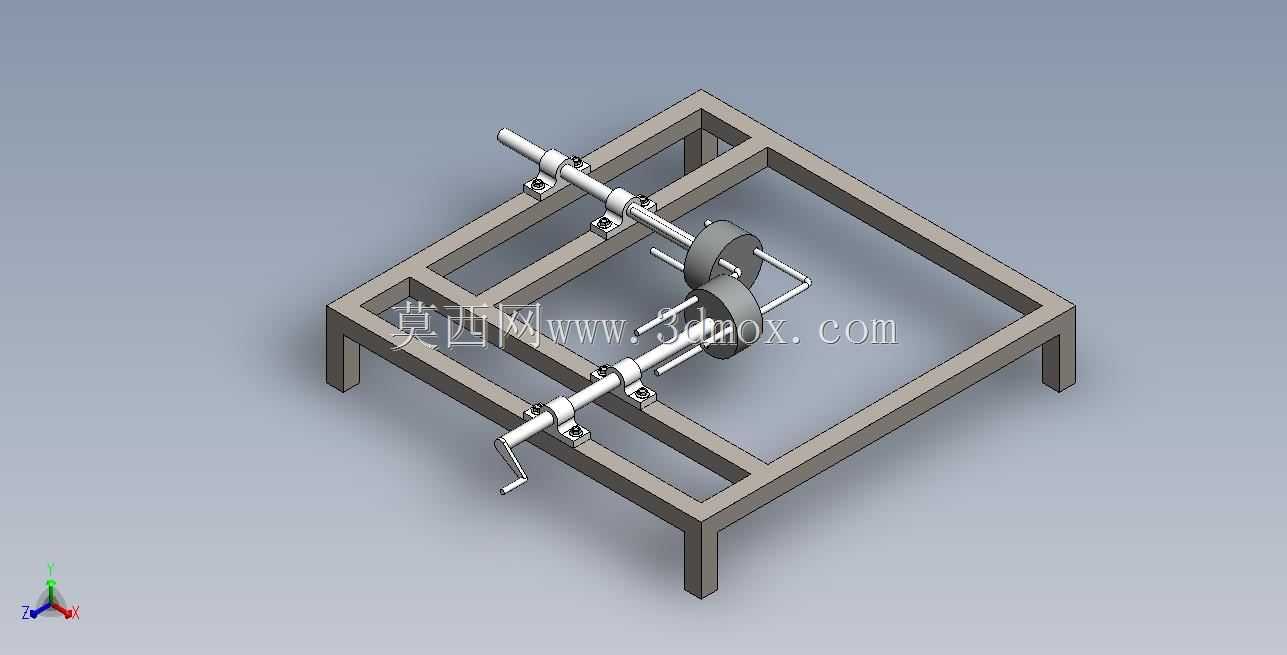

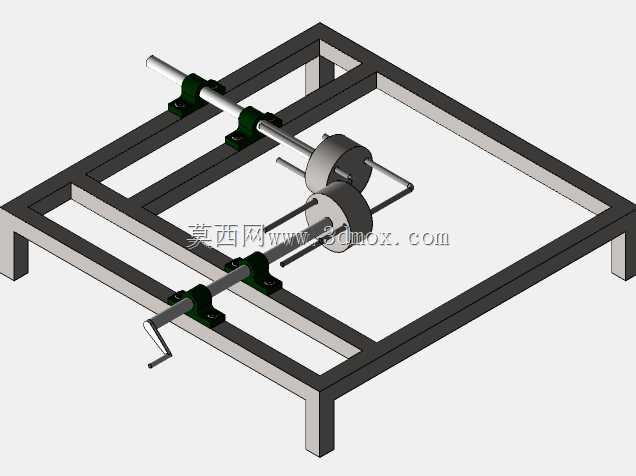

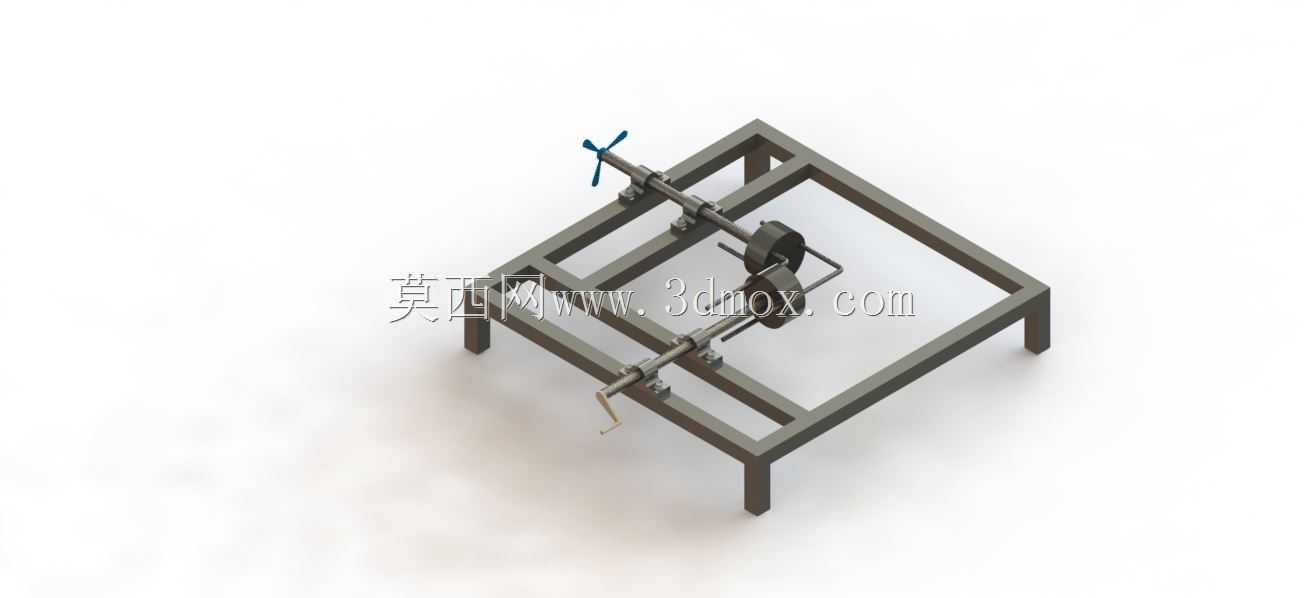

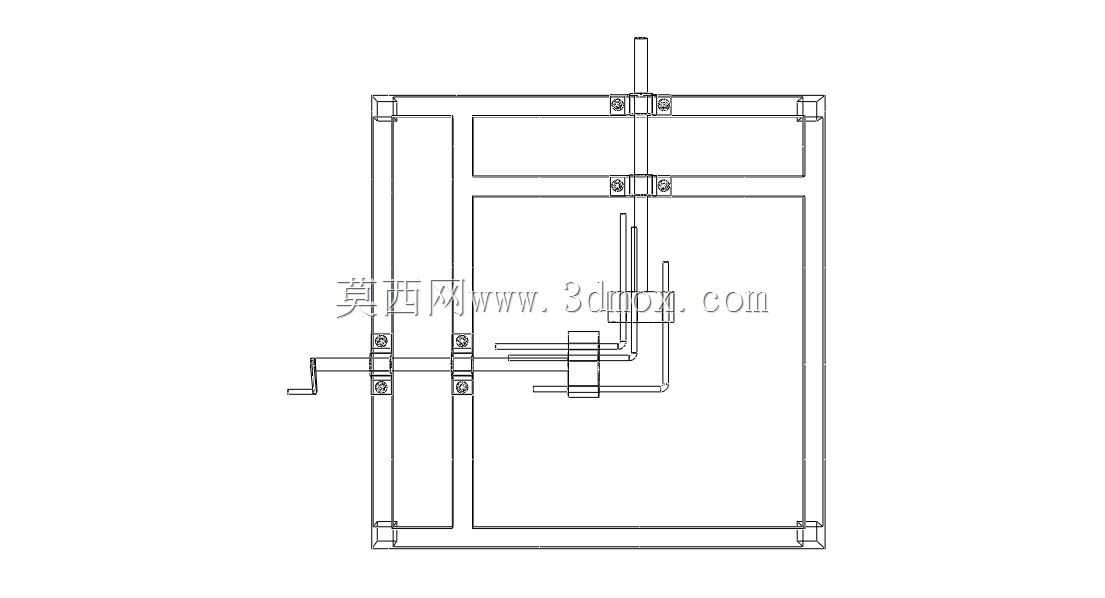

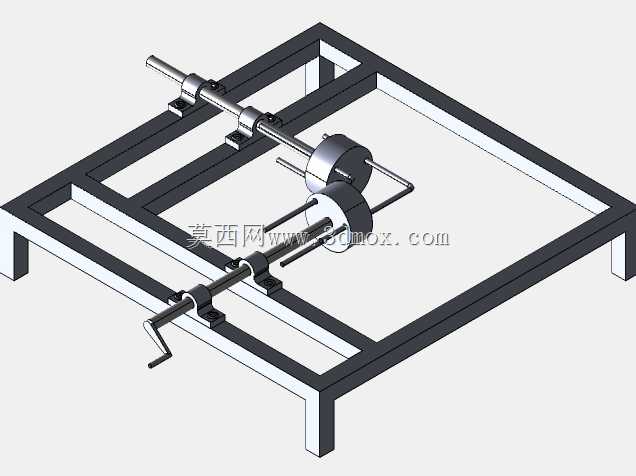

该无齿轮肘部传动机构主要面向空间受限的直角动力传输场景，在轻工生产线转角工位、小型自动化设备内部动力换向、精密仪器传动链路等场景中，可替代传统锥齿轮换向结构，解决齿轮传动存在的啮合间隙、润滑要求高、换向噪音大的痛点，尤其适配对传动平稳性、低维护需求有较高要求的小型动力传递环节。机构整体采用框架式方管焊接支撑底座，底座四条支腿预留安装孔位，可直接通过螺栓固定在设备安装平台上，整体安装边界控制在长600mm、宽450mm、高220mm范围内，输入端设置手摇操作柄，可直观演示动力输入状态，输出端可连接负载轴完成动力输出，整体结构紧凑，无需额外预留过大的安装操作空间。在功能特性上，该机构完全摒弃传统齿轮啮合的传动逻辑，通过肘部铰接连杆的空间运动轨迹完成直角方向的动力扭矩传递，传动过程无轮齿接触冲击，运行噪音低，不存在齿轮磨损导致的传动精度下降问题，长期运行无需定期补充润滑脂，维护成本大幅降低；运动学设计上经过轨迹优化，动力输入过程中扭矩传递波动控制在5%以内，可实现连续稳定的直角动力传输，不会出现传统无齿轮机构常见的传动死点问题。设计思路上围绕无齿轮直角传动的核心需求展开，首先确定肘部铰接点的空间运动轨迹，通过多组连杆的长度匹配，保证输入端旋转运动可顺畅转换为输出端的垂直方向旋转运动，转轴部位采用带座轴承固定在框架横梁上，保证转轴旋转的同轴度，减少运行过程中的径向窜动；输入端与输出端的轴径统一为12mm，可适配常规的联轴器、带轮等外接传动部件，方便集成到各类设备的传动链路中；框架采用标准20*20mm方管焊接成型，结构刚性充足，可承受最大5N·m的输入扭矩，满足小型设备的动力传输需求。机构整体外露部件均做钝化处理，无尖锐棱角，在教学演示场景中也可安全使用，直观展示无齿轮传动的运动原理，帮助理解空间连杆机构的运动逻辑。
