脚手架直角连接扣件结构设计

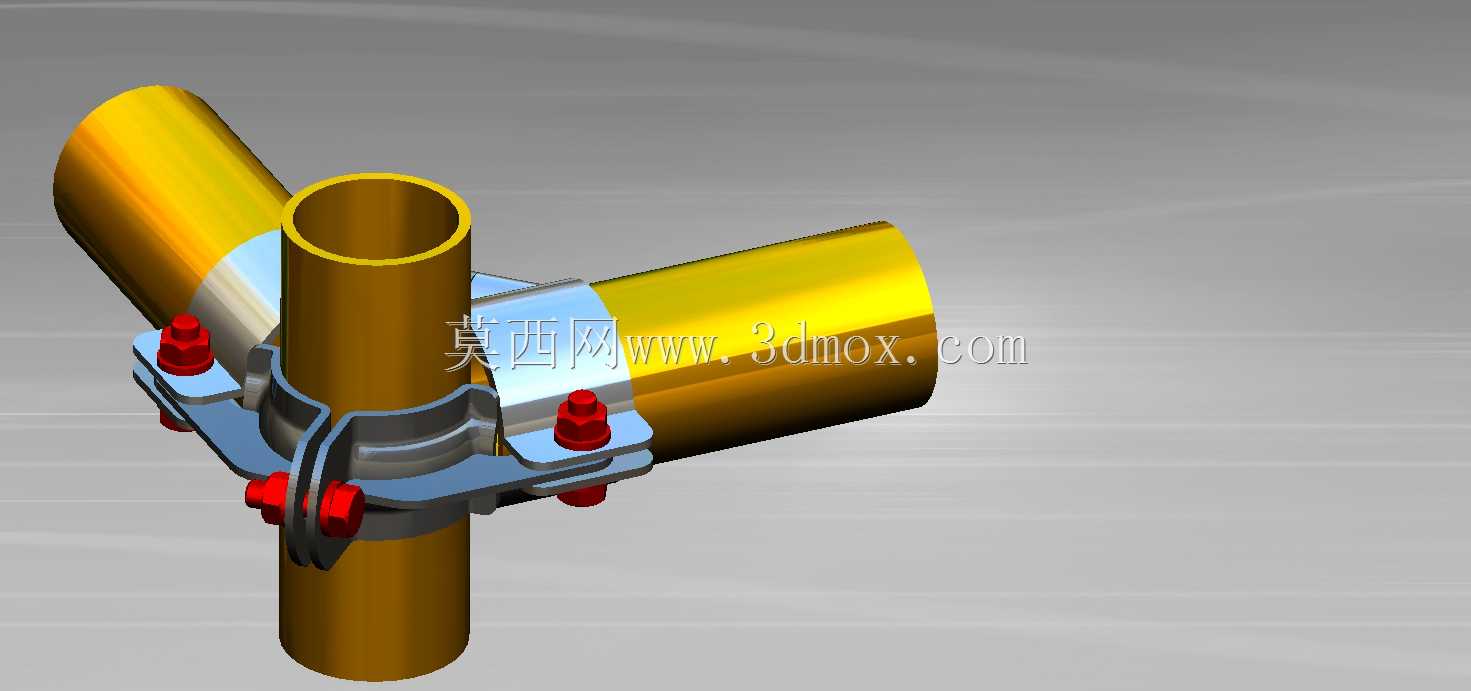

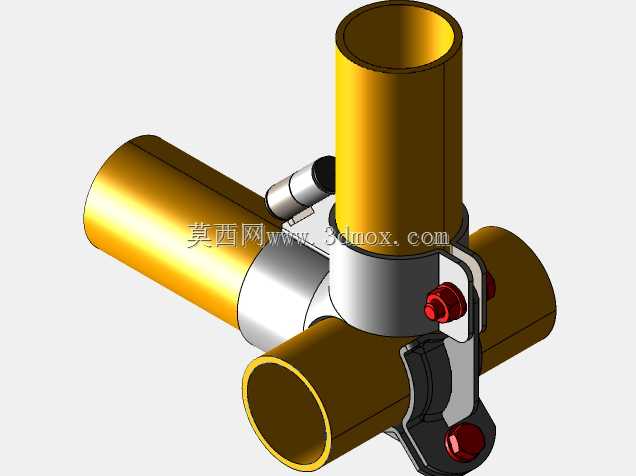

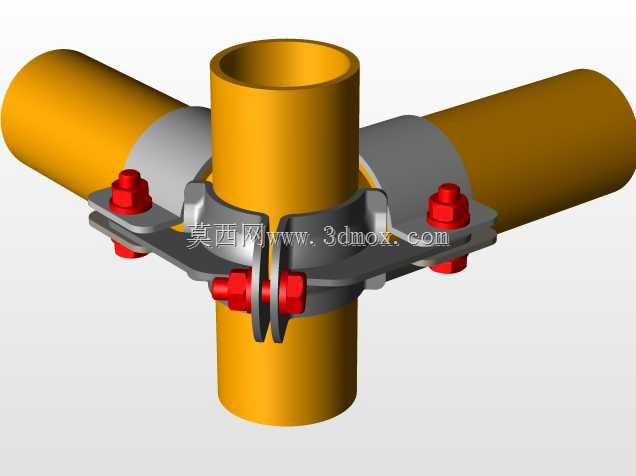

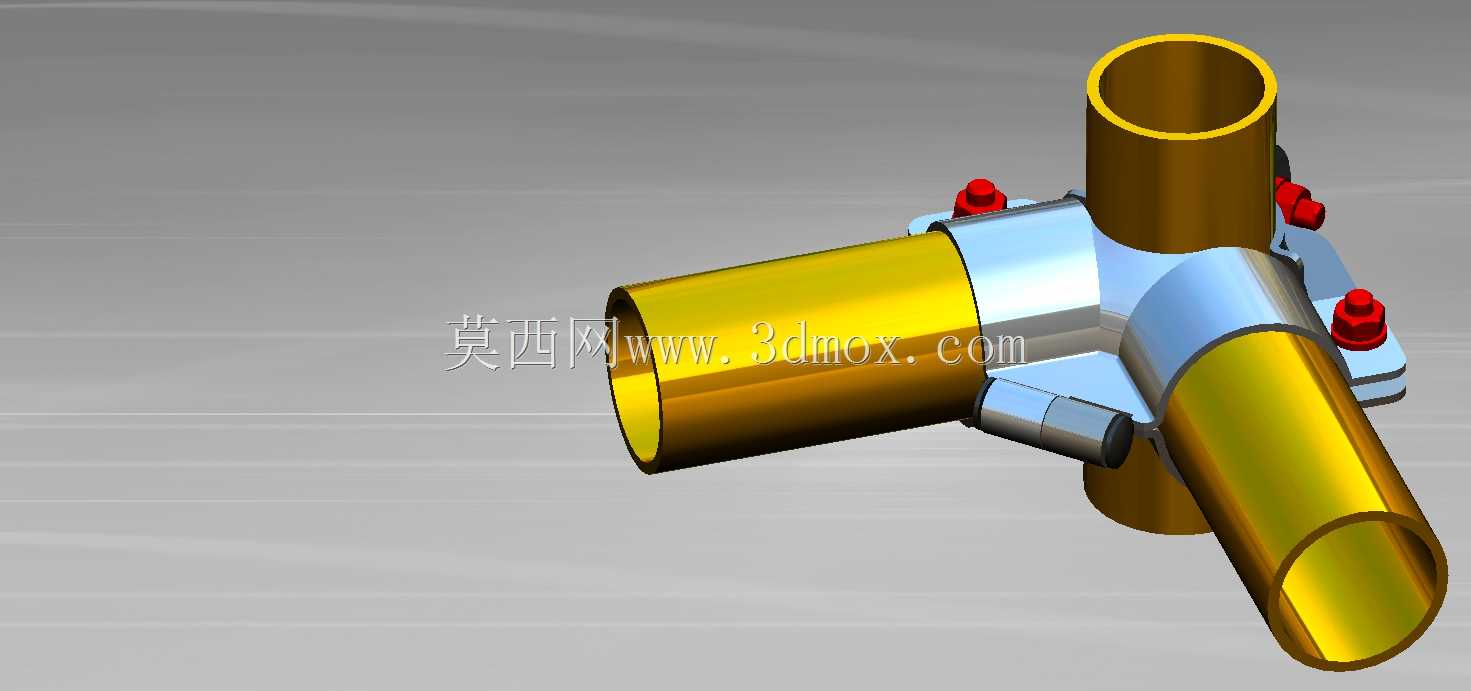

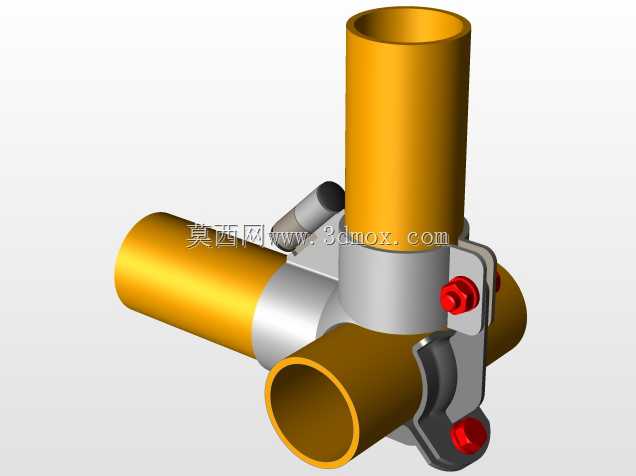

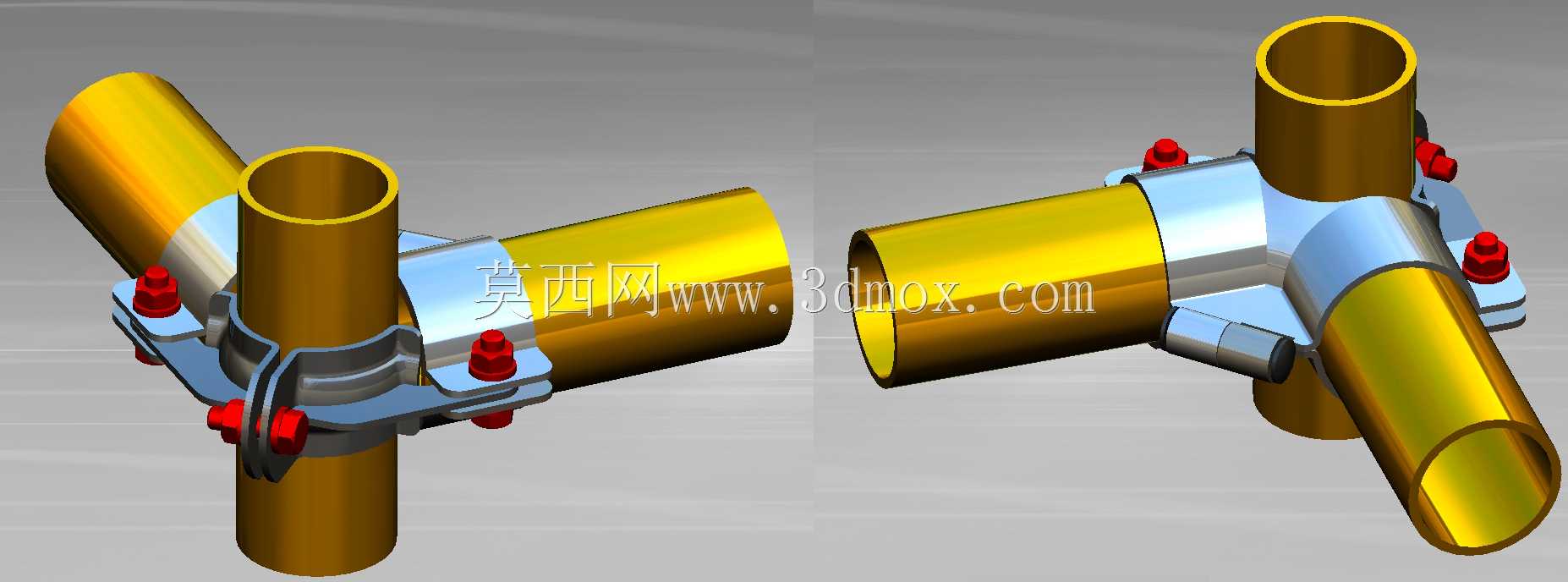

这款脚手架直角连接扣件，是建筑施工场景中脚手架体系搭建的核心配套连接件，主要应用于房屋建筑、市政路桥、场馆搭建等工程的临时支撑体系作业场景，承担垂直交叉钢管之间的刚性连接作用，是保障脚手架整体结构稳定性、荷载传递可靠性的关键部件。在实际工程应用中，该扣件用于实现两根呈90度垂直布置的圆形钢管的锁紧固定，可将竖向立杆承受的上部荷载平稳传递至水平横杆，同时约束钢管之间的相对位移，避免脚手架在施工人员走动、物料堆放、风荷载作用下出现杆件滑脱、架体歪斜甚至坍塌的安全隐患，是扣件式钢管脚手架中应用频次最高的连接构件之一。从功能特性来看，该扣件采用抱箍式锁紧结构，通过带防滑齿纹的弧形抱瓦贴合钢管外壁，搭配T型螺栓与蝶形螺母实现锁紧固定，安装时无需焊接、钻孔等额外加工工序，仅需配套扳手即可完成装拆作业，可重复周转使用，适配施工现场快速搭拆的作业需求；扣件本体采用2mm厚度低碳钢板冲压成型后经铆接组合，兼顾结构强度与抗冲击韧性，表面做防锈处理以适应户外露天施工的潮湿、多尘作业环境，锁紧螺母处的红色防护端帽既可以避免螺栓锈蚀卡死，也能起到防松警示作用，便于日常安全巡检时快速识别扣件锁紧状态。在设计思路上，该扣件严格适配外径40mm的标准脚手架钢管，弧形抱瓦的曲率与钢管外壁完全贴合，接触面积充足，锁紧后可提供足够的摩擦力抵抗杆件间的滑移力；中间的铰接铆接结构允许扣件在未锁紧状态下小幅度开合，方便施工人员快速套入钢管对位，降低高空作业时的安装难度；螺栓的布置位置避开了杆件交叉的干涉区域，锁紧操作空间充足，不会出现扳手无法转动的问题。从安装边界来看，该扣件安装时要求两根连接钢管保持垂直正交，扣件中心应尽量对齐钢管交叉点，锁紧后螺栓的拧紧力矩需满足施工规范要求，扣件边缘距离钢管端部的距离不小于规范要求的最小长度，避免钢管从扣件中滑脱；该扣件仅适用于垂直方向的钢管直角连接，不可用于斜向杆件连接或替代旋转扣件使用，安装完成后需逐一检查锁紧状态，确保每个扣件都能有效参与架体的荷载传递，保障整个脚手架支撑体系的结构安全。
