便携式手动铜管弯管作业工具结构设计

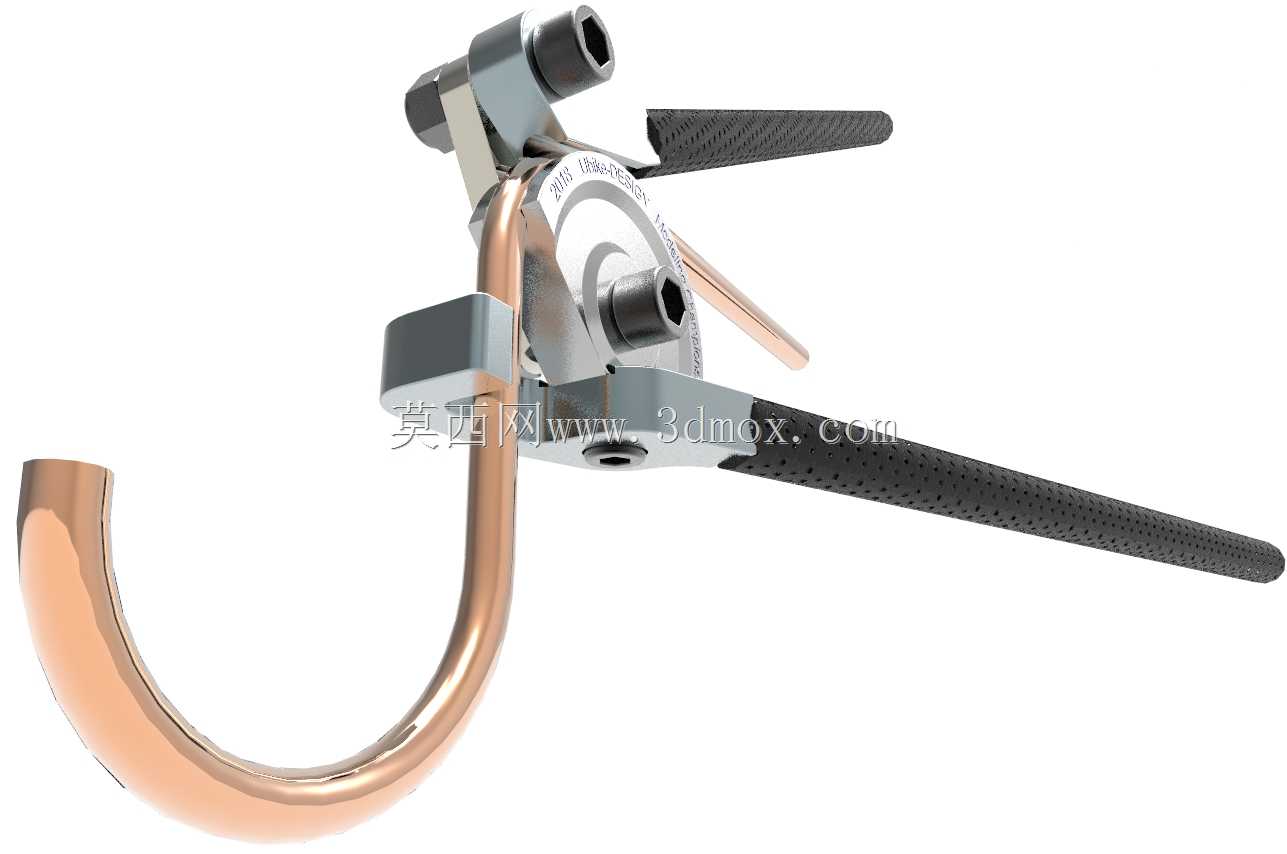

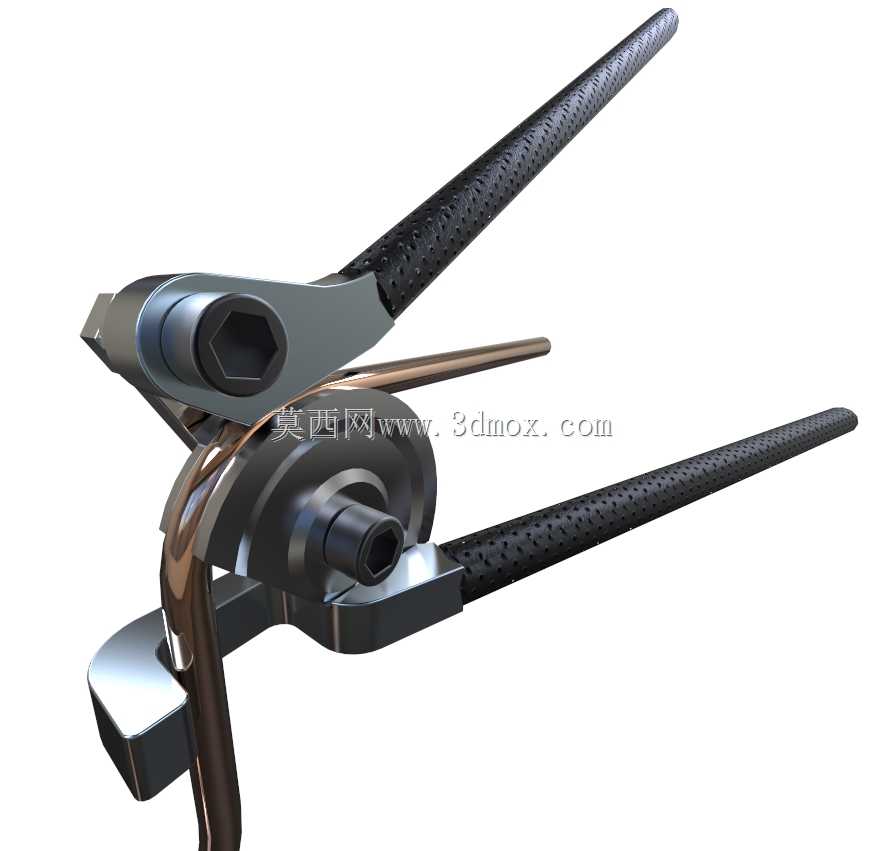

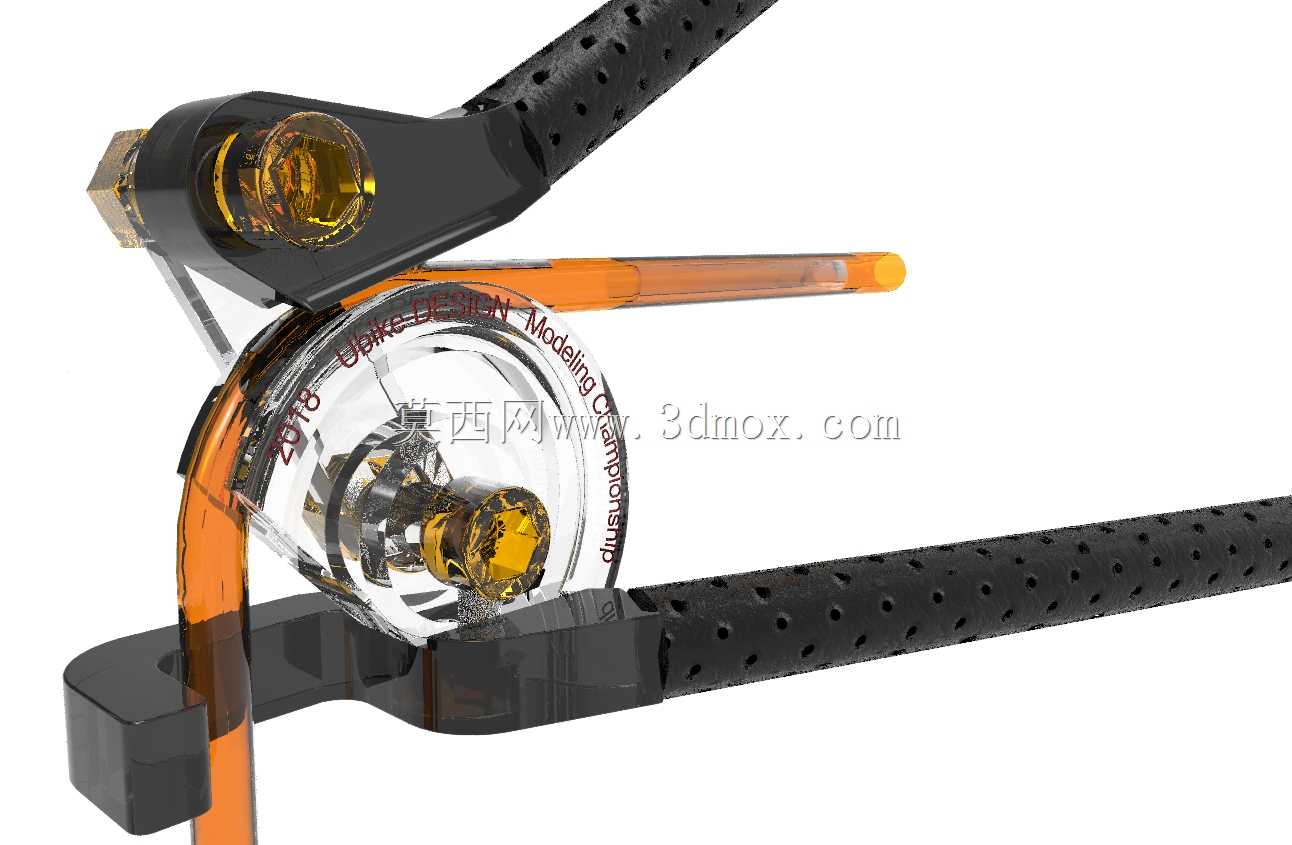

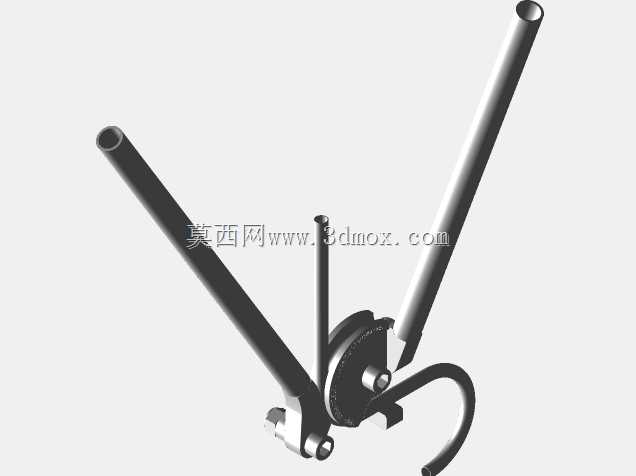

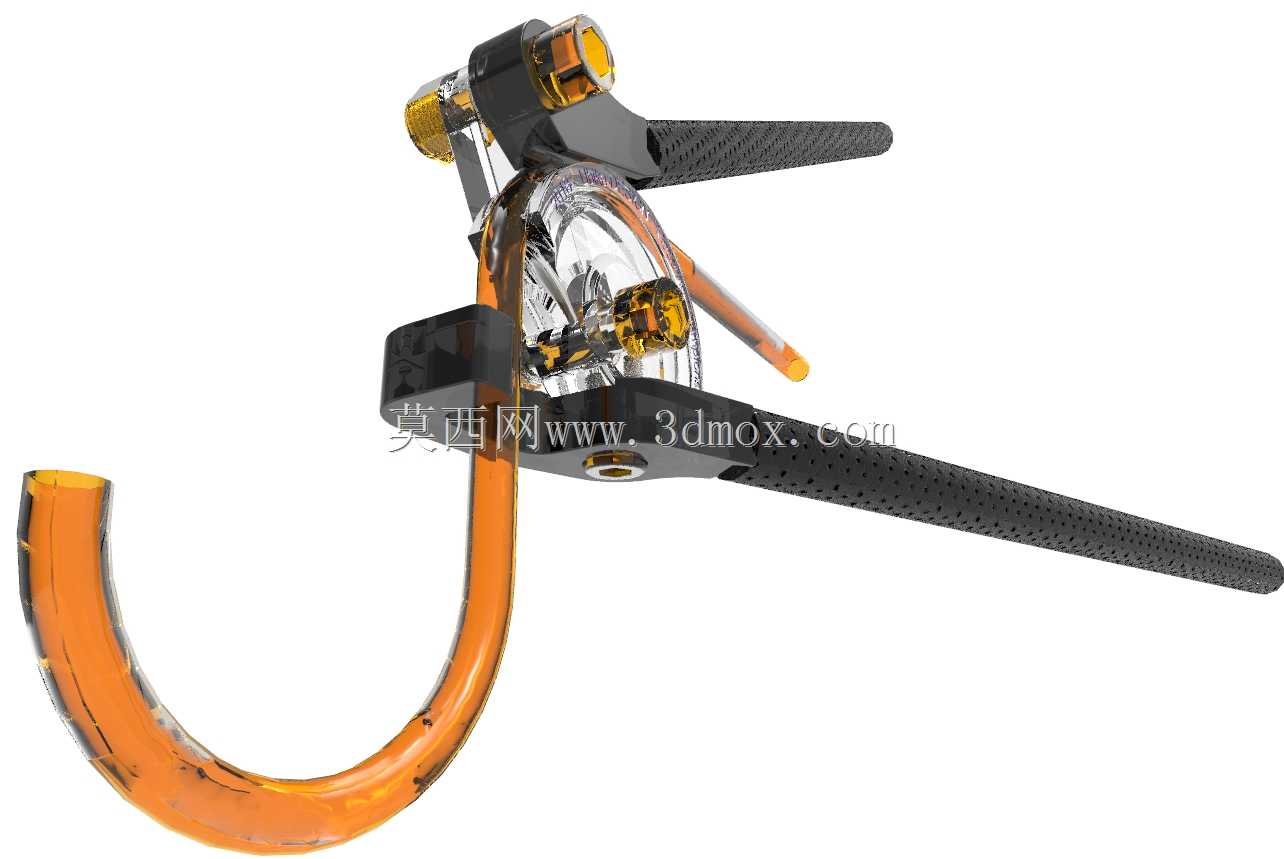

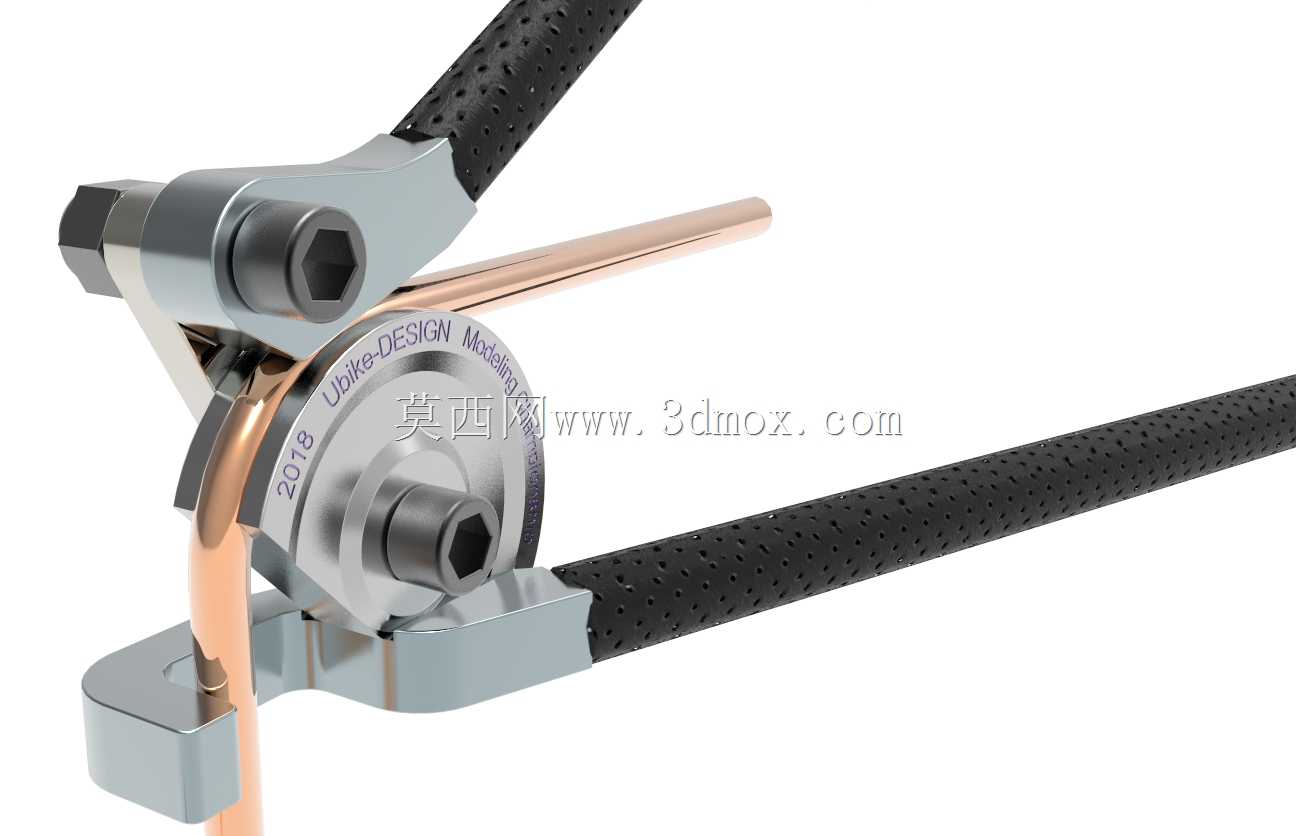

这款手动弯管作业工具，主要面向小型管路安装、制冷设备维修、家装水电布设、小型五金加工等场景使用，能够在无动力电源的作业环境下完成小直径金属管材的弯折作业，尤其适配紫铜管、薄壁铝管、小规格薄壁钢管的冷弯加工，避免传统弯折方式容易出现的管材瘪陷、弯折角度不准、管壁开裂等问题。从实际作业用途来看，该工具无需外接动力源，整体重量轻便，操作人员可单手握持完成作业，适合狭窄空间内的现场管路调整、售后维修上门作业、小批量管材定制弯折等工况，相比大型电动弯管设备，它的使用门槛更低，携带收纳更方便，不需要复杂的调试准备，拿取即可开展作业，能够有效降低小批量弯管作业的设备投入成本。在功能特性设计上，该工具采用双长手柄的杠杆增力结构，通过加长力臂的方式降低操作人员的施力强度，弯折过程中力的传递平稳均匀，配套的成型轮带有与管材外径匹配的弧形凹槽，弯折时能够完整包覆管材外壁，让管材在弯折过程中受力均匀，避免管壁出现凹陷变形，弯折成型的圆弧过渡顺滑，能够满足管路连接的弧度要求，不会出现管径缩窄影响介质流通的问题。工具的定径挡块能够精准卡住管材的待弯折位置，配合成型轮上的角度标识，操作人员可以直观控制弯折角度，无需额外的角度测量工具即可完成常用角度的弯折作业，弯折精度能够满足常规管路安装的公差要求。从设计思路来看，这款工具整体采用对称式的结构布局，核心受力部件选用高强度金属材质制作，手柄部分包覆防滑橡塑材质，提升握持的摩擦力，避免施力过程中出现打滑脱手的情况，提升作业的安全性。成型轮与手柄的连接部位采用耐磨的销轴结构，转动部位间隙控制合理，长期使用也不会出现明显的松旷，保证弯折精度的稳定性。在外形尺寸与安装边界上，该工具整体长度适配成年人双臂的操作幅度，不需要额外的安装固定台面，手持即可完成全部操作，收纳时可以放置在常规的工具包内，不会占用过多的储物空间，作业时仅需要预留与手柄展开长度匹配的操作空间即可，不需要预留大型设备的安装占地，在吊顶内部、设备夹层等狭窄作业区域也能灵活操作。工具的弯折模轮与主体采用可拆分的连接结构，后续可以根据不同的管材外径更换对应规格的模轮，拓展工具的适用管材范围，提升工具的整体利用率，适配更多场景下的弯管作业需求。
