工业仓储悬臂式楔形货架结构设计

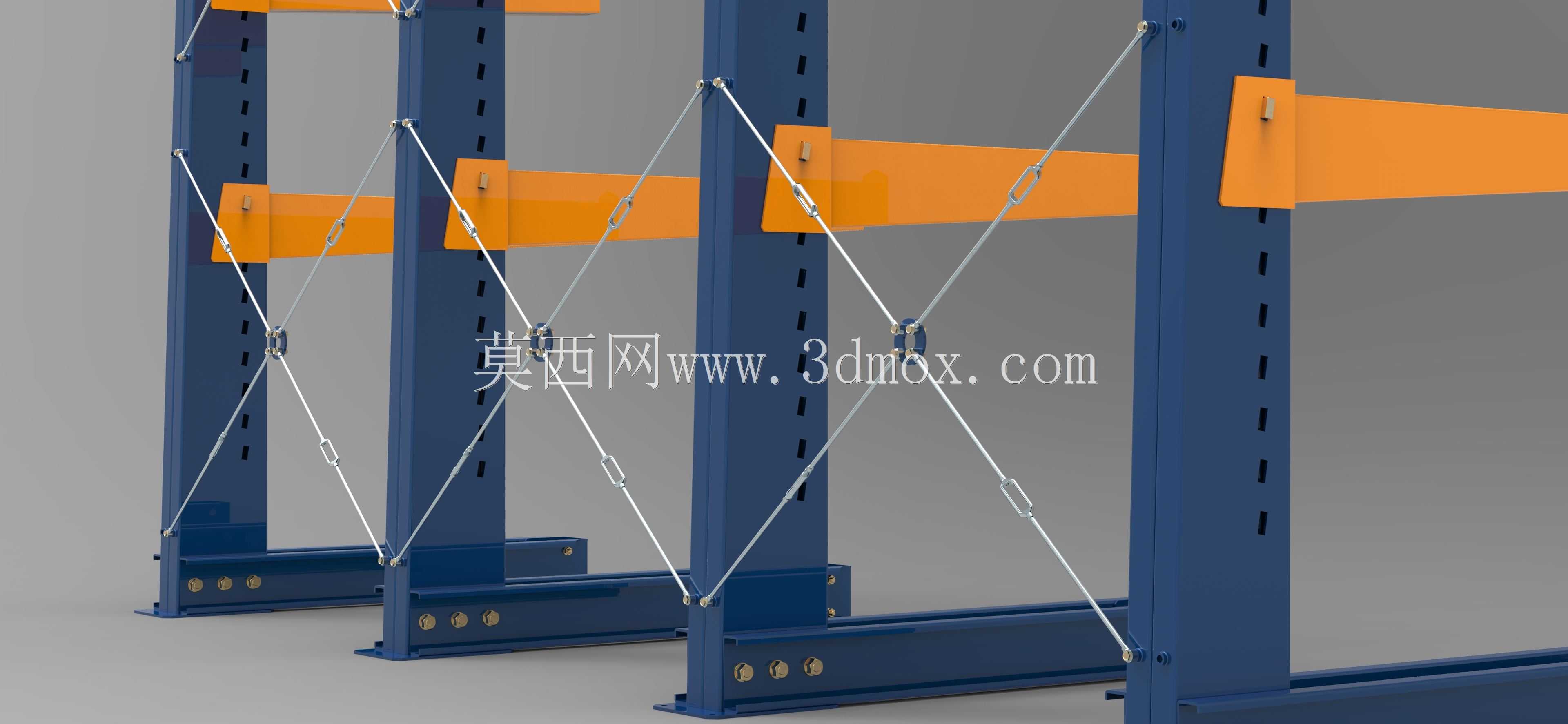

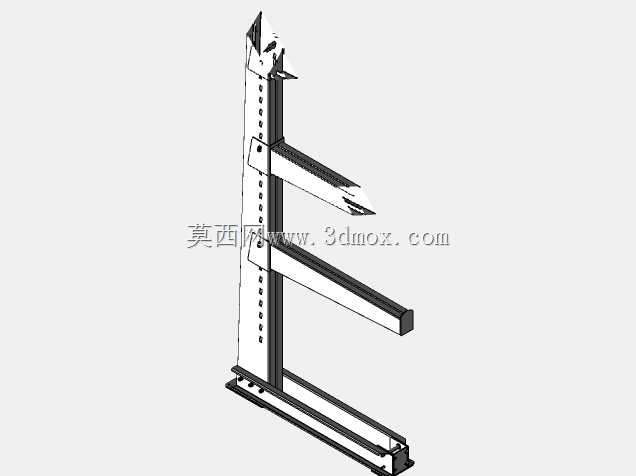

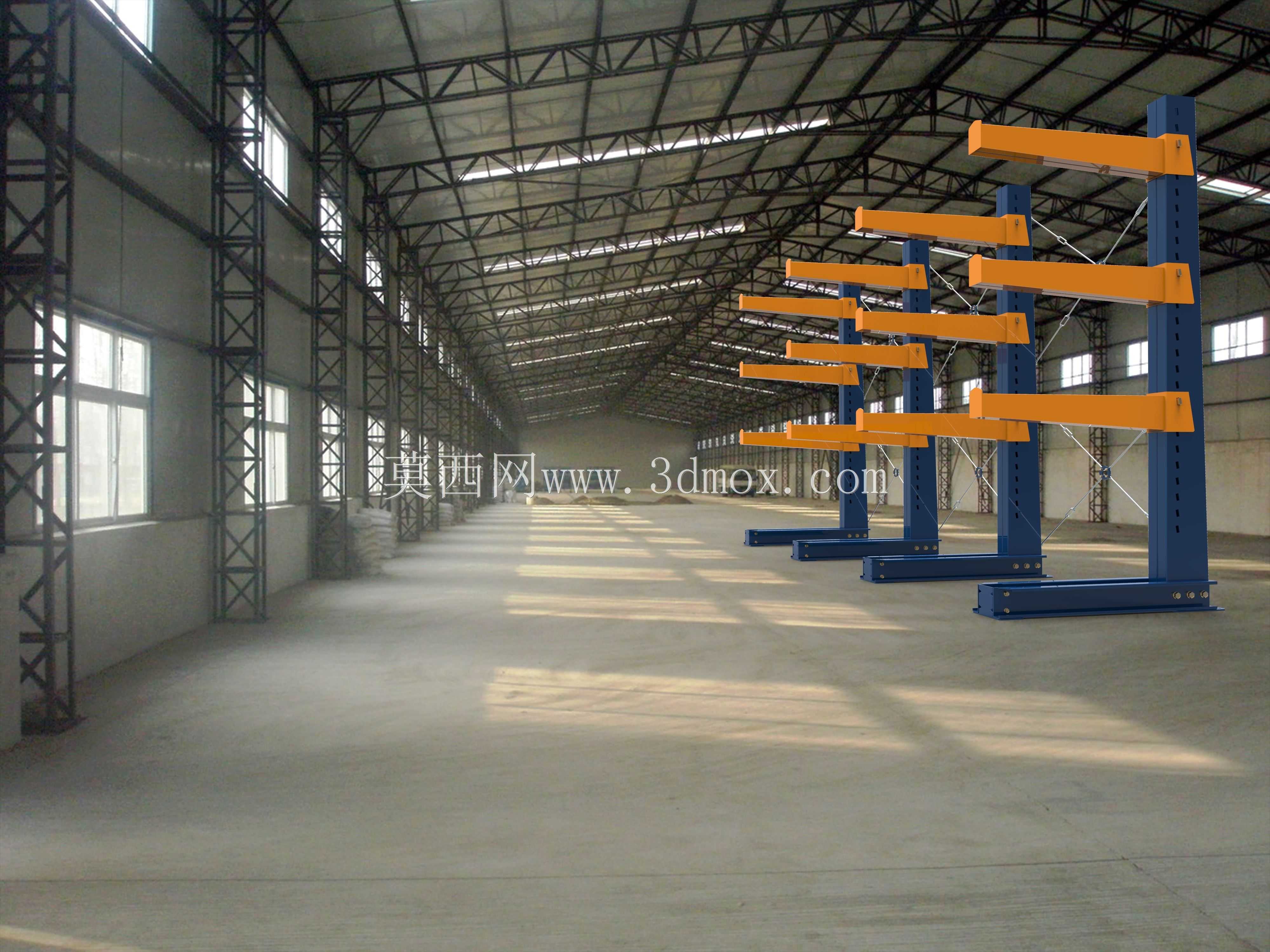

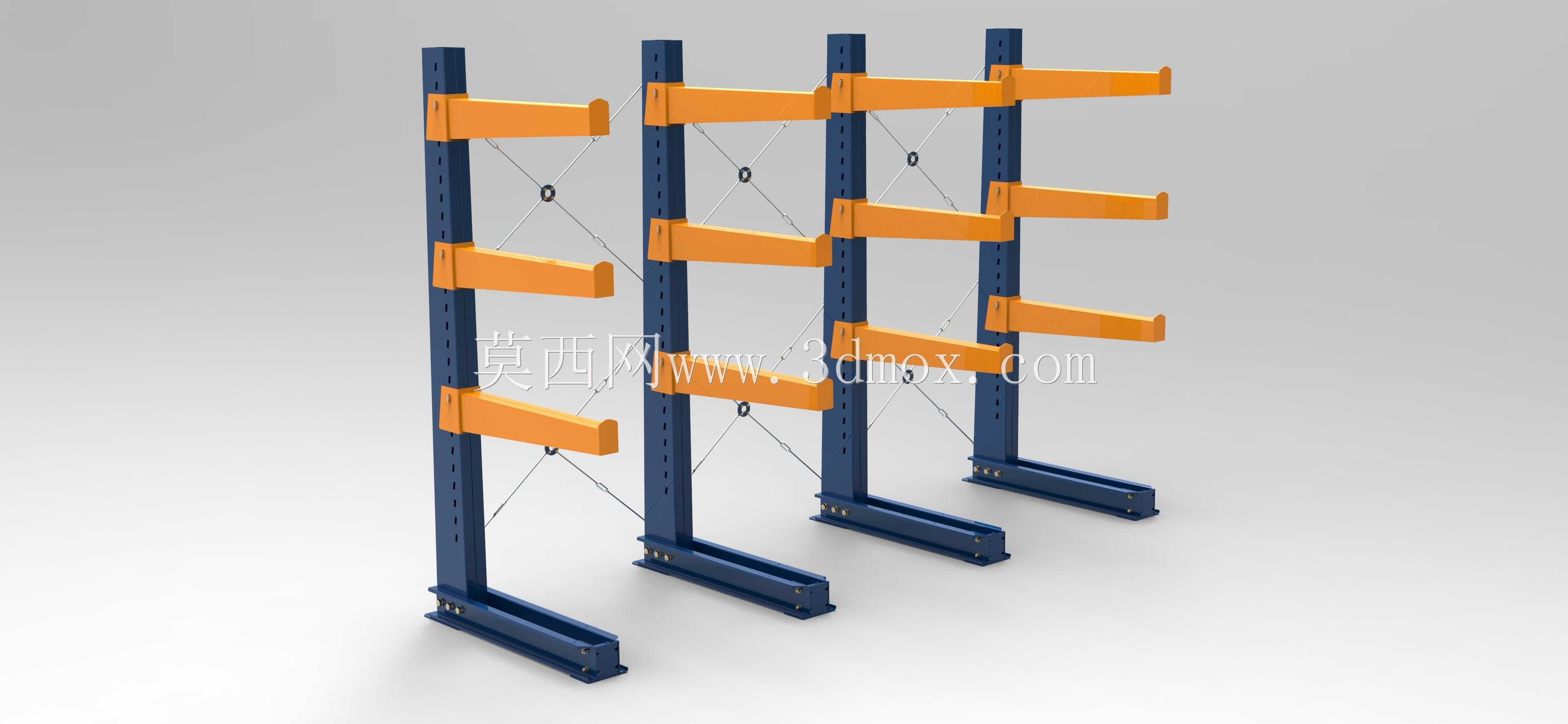

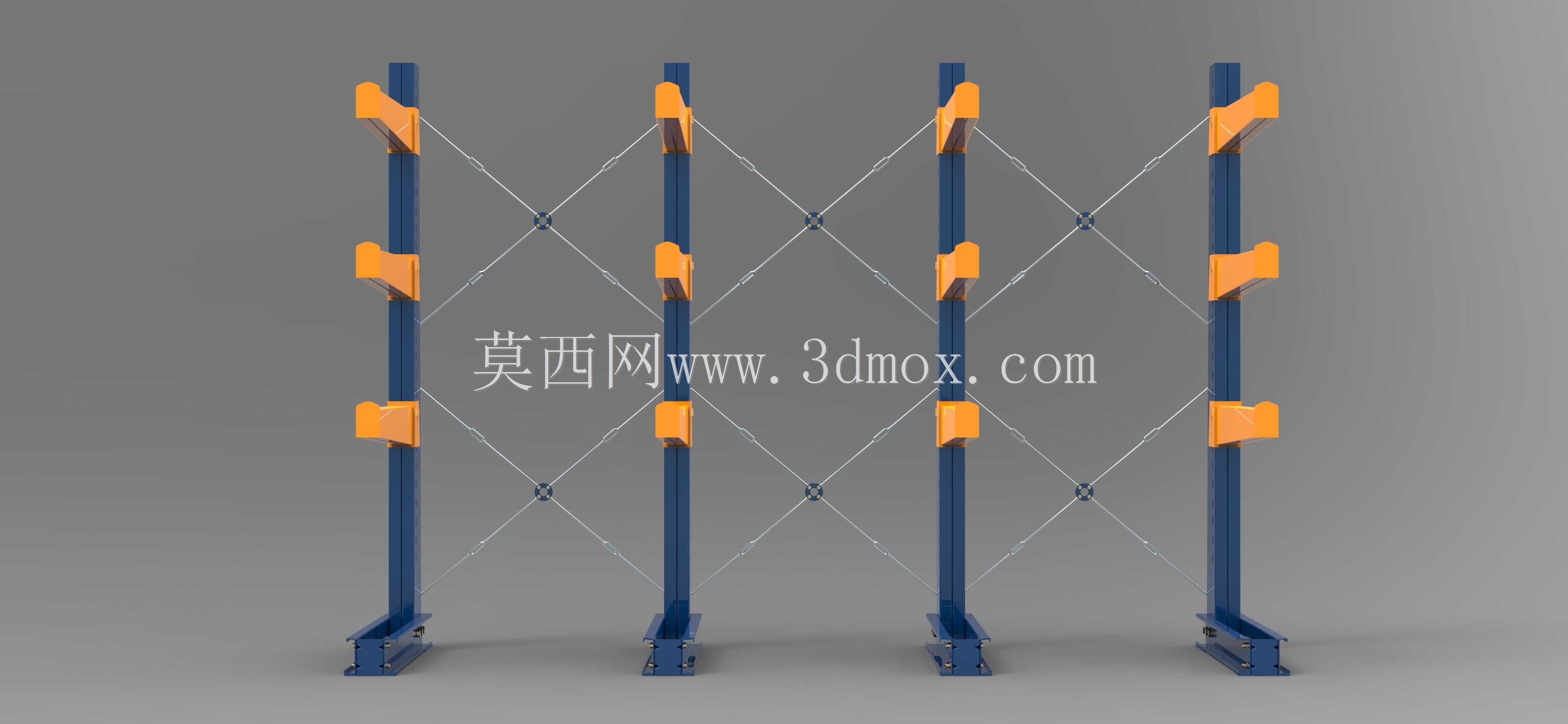

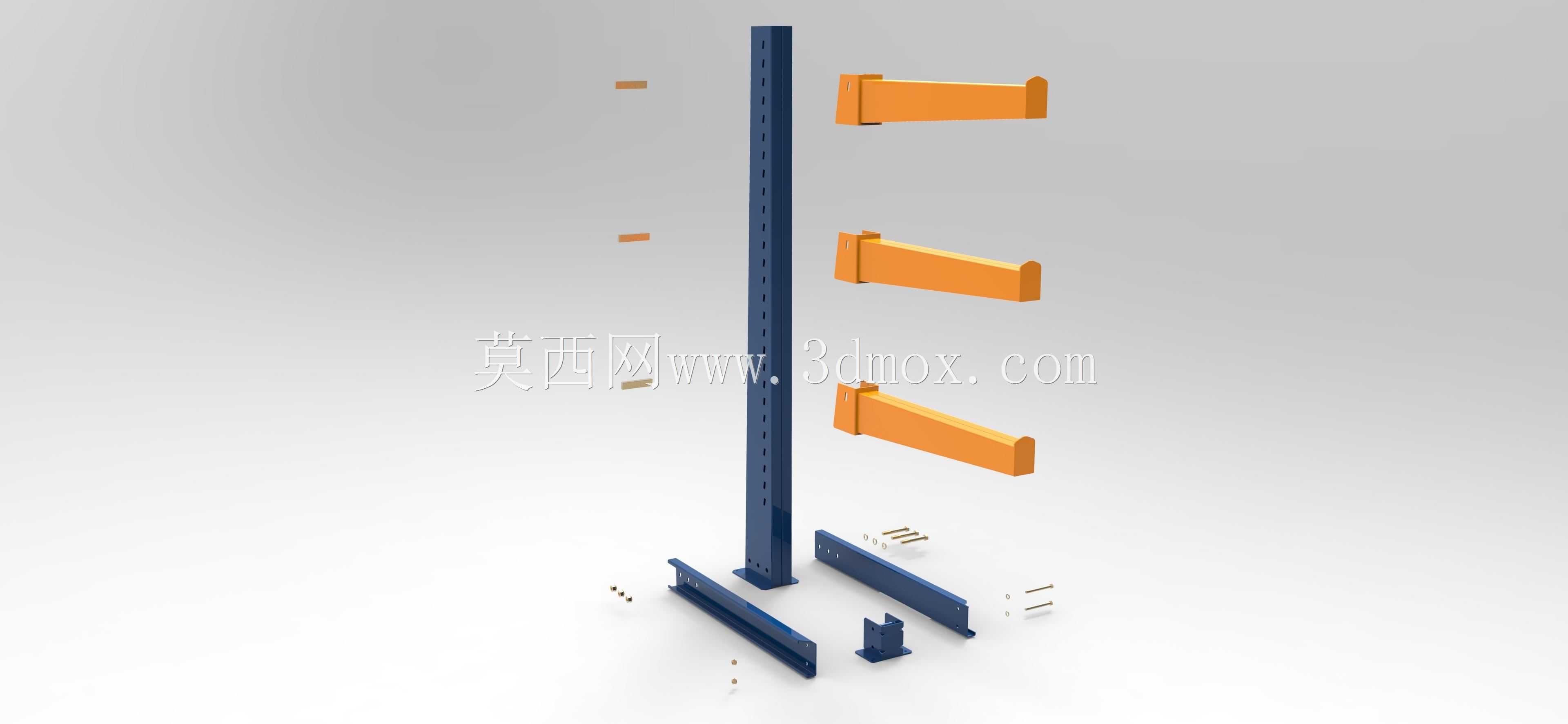

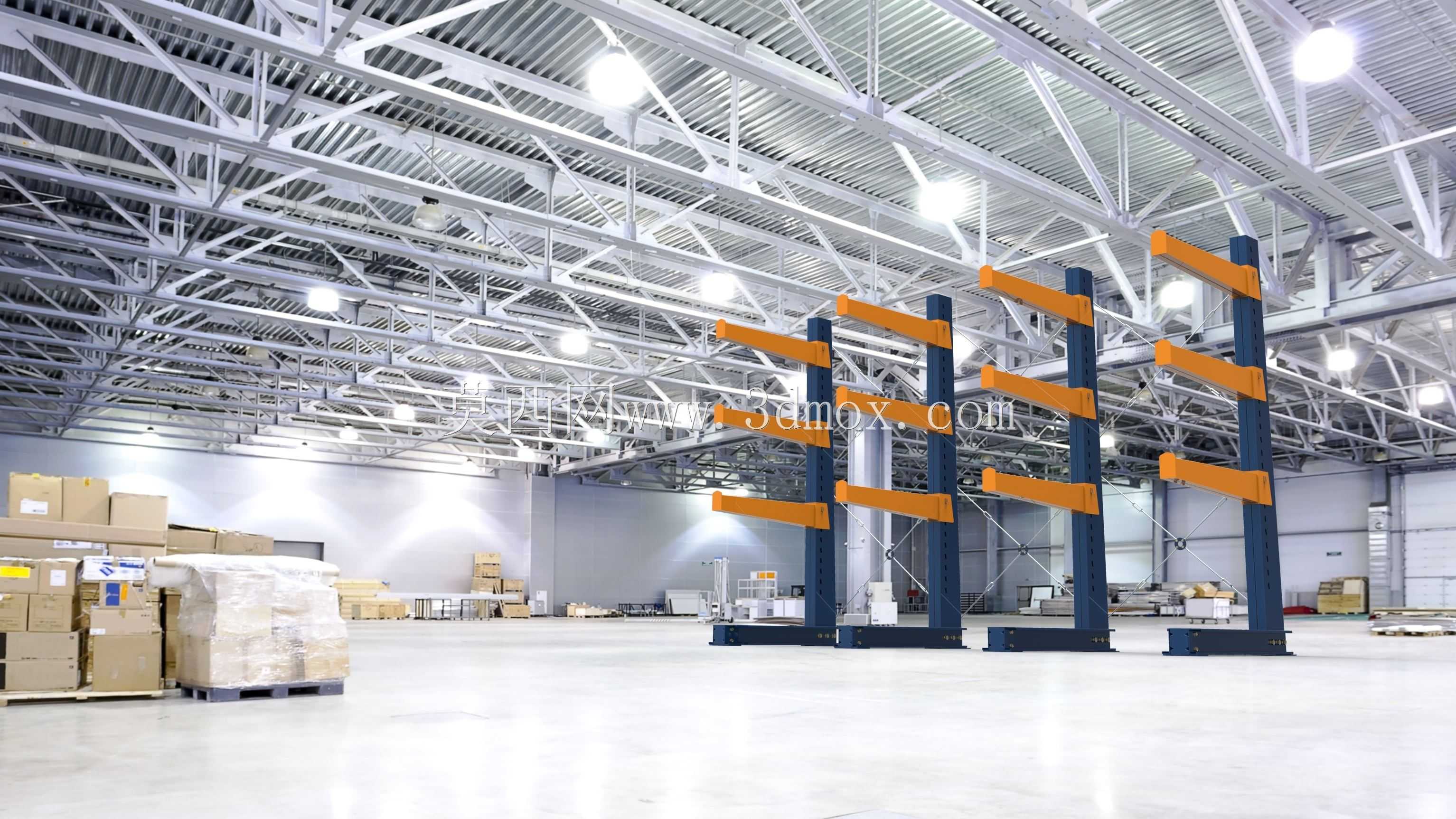

这款楔形悬臂货架主要面向工业生产制造、大宗物料仓储、长材类货品周转场景设计，可广泛应用于机械加工车间原料存放区、五金管材仓库、型材批发仓储中心、物流园区长件货物存储点位，适配存放铝型材、钢管、长条板材、线缆盘、长轴类工业零配件等常规托盘货架难以规整存放的长条形物料，解决传统货架存储长件货物时存取不便、空间利用率低、货物易滑落磕碰的痛点。从功能特性来看，该货架采用单立柱搭配多组外伸悬臂的结构形式，悬臂沿立柱高度方向分层排布，每层悬臂可独立承载对应规格的长件物料，货物可从货架正面无障碍存取，配合叉车作业可实现单根物料的快速调取，无需挪动同层其他货品，大幅提升长材类货物的存取作业效率。悬臂端部设置有楔形止挡结构，也就是该货架命名对应的楔形设计，可避免存放的长材沿悬臂向外滑移脱落，提升存储作业的安全系数，同时悬臂与立柱采用可调节连接结构，可根据实际存放物料的直径、堆叠高度灵活调整层间距，适配不同规格长材的存储需求。从设计思路层面，这款货架整体采用钣金焊接成型的结构方案，主立柱选用加厚矩形型钢制作，底部搭配加宽落地支撑底座，通过地脚螺栓与仓库地面实现刚性固定，保障货架整体的抗倾覆性能，可满足大吨位长材的重载存储需求；悬臂采用变截面钣金折弯成型，靠近立柱的根部做加厚加强处理，向外延伸段逐步收窄，在保障悬臂承载抗弯强度的同时，尽可能降低结构自重，减少材料冗余浪费。表面采用工业级喷塑处理，涂层耐磨耐锈蚀，可适应仓库内多尘、偶尔潮湿的作业环境，延长设备整体使用寿命。从安装边界与尺寸适配来看，该货架单组立柱的安装占地宽度控制在合理区间，多组货架可沿仓库墙面连续排布安装，也可采用背对背形式组成双悬臂存储单元，充分利用仓库的竖向存储空间，单组悬臂的外伸长度适配常规6米以内长材的存放需求，立柱总高度可根据仓库净高、叉车作业升限灵活调整，安装时需保证地面平整度满足承重要求，底座固定点位避开地面预埋管线，货架安装完成后需保证立柱垂直度偏差在行业允许范围内，悬臂调整至水平状态后再锁紧固定连接件，正式投用前需进行满载承重测试，确认各连接节点无变形、无松动后方可投入日常使用。日常使用过程中需遵循底层放重货、上层放轻货的存储原则，避免单侧悬臂超载放置货物，定期检查连接螺栓的紧固状态，保障货架长期稳定运行。
