卧式承压储运用工业罐体结构设计

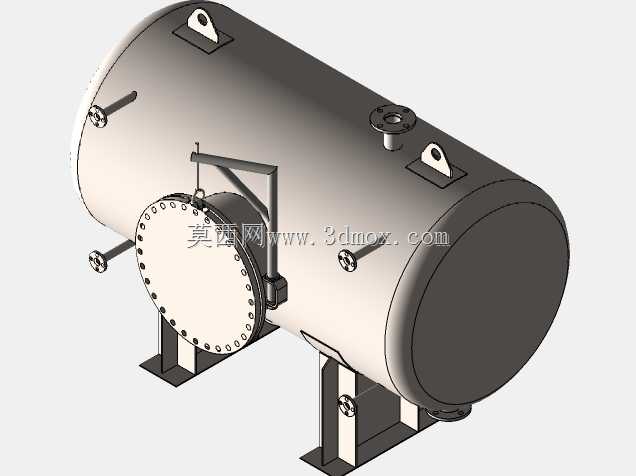

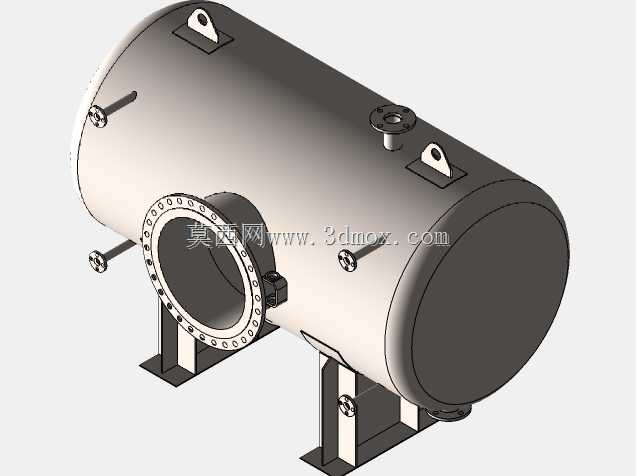

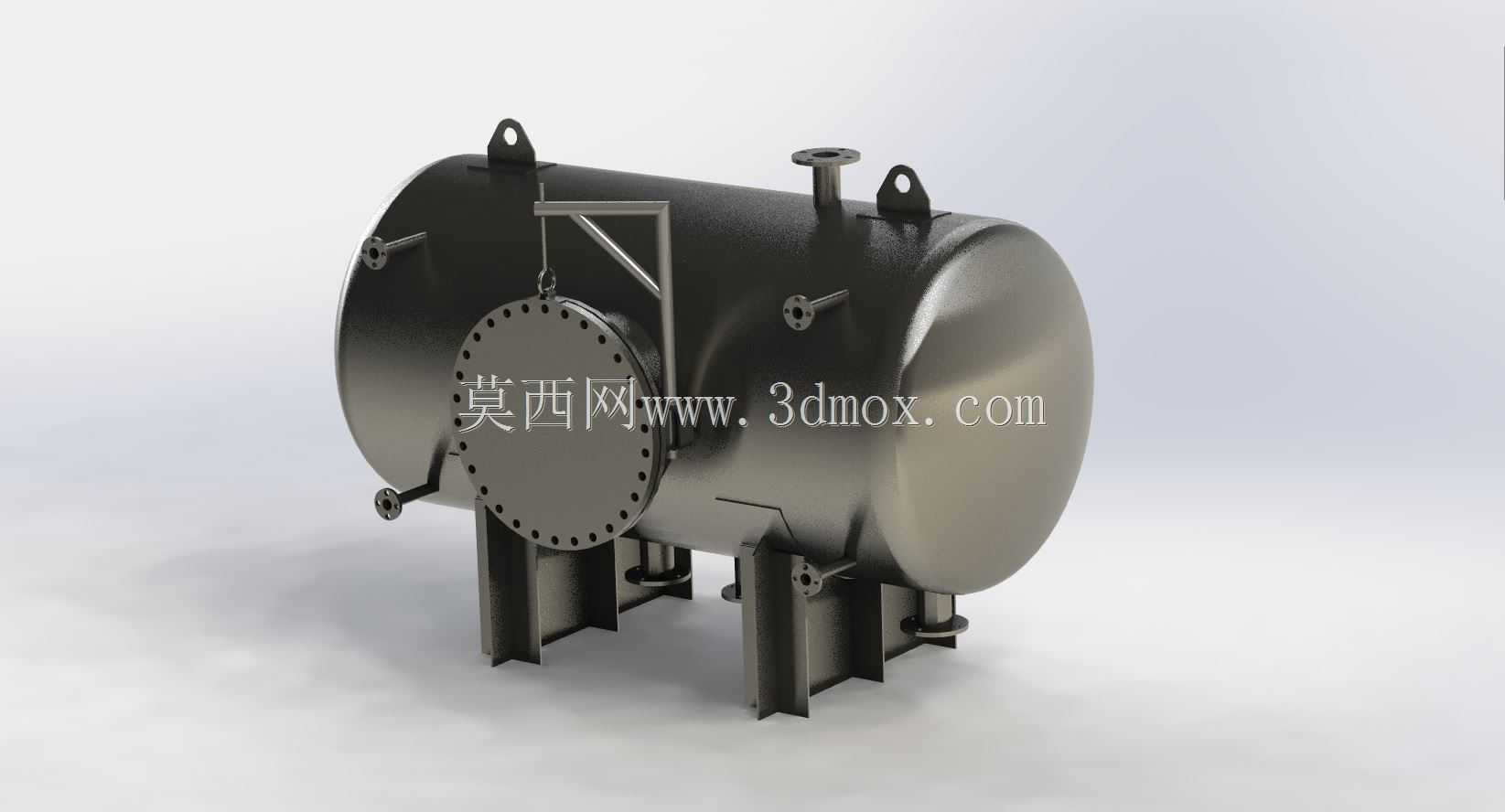

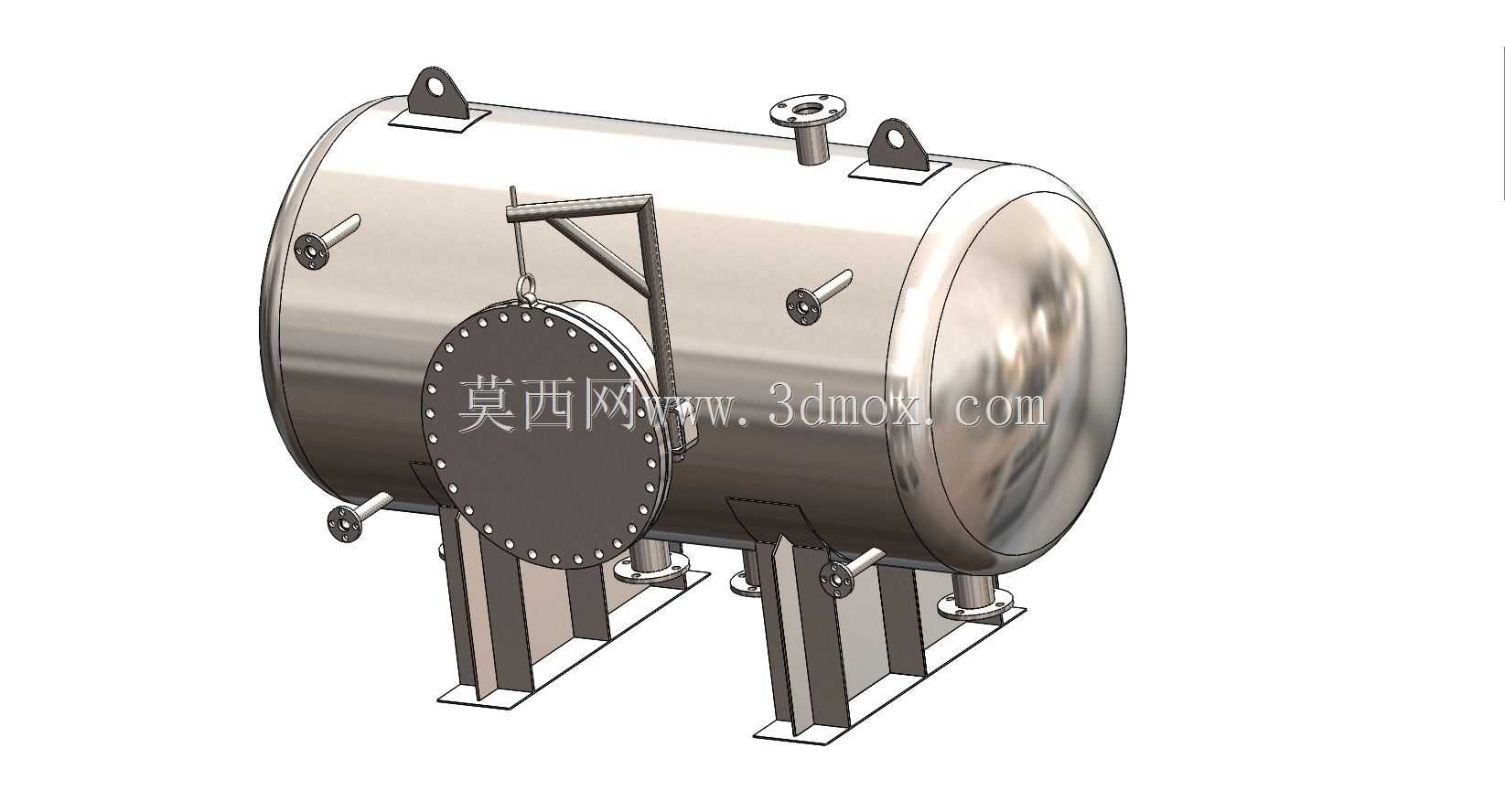

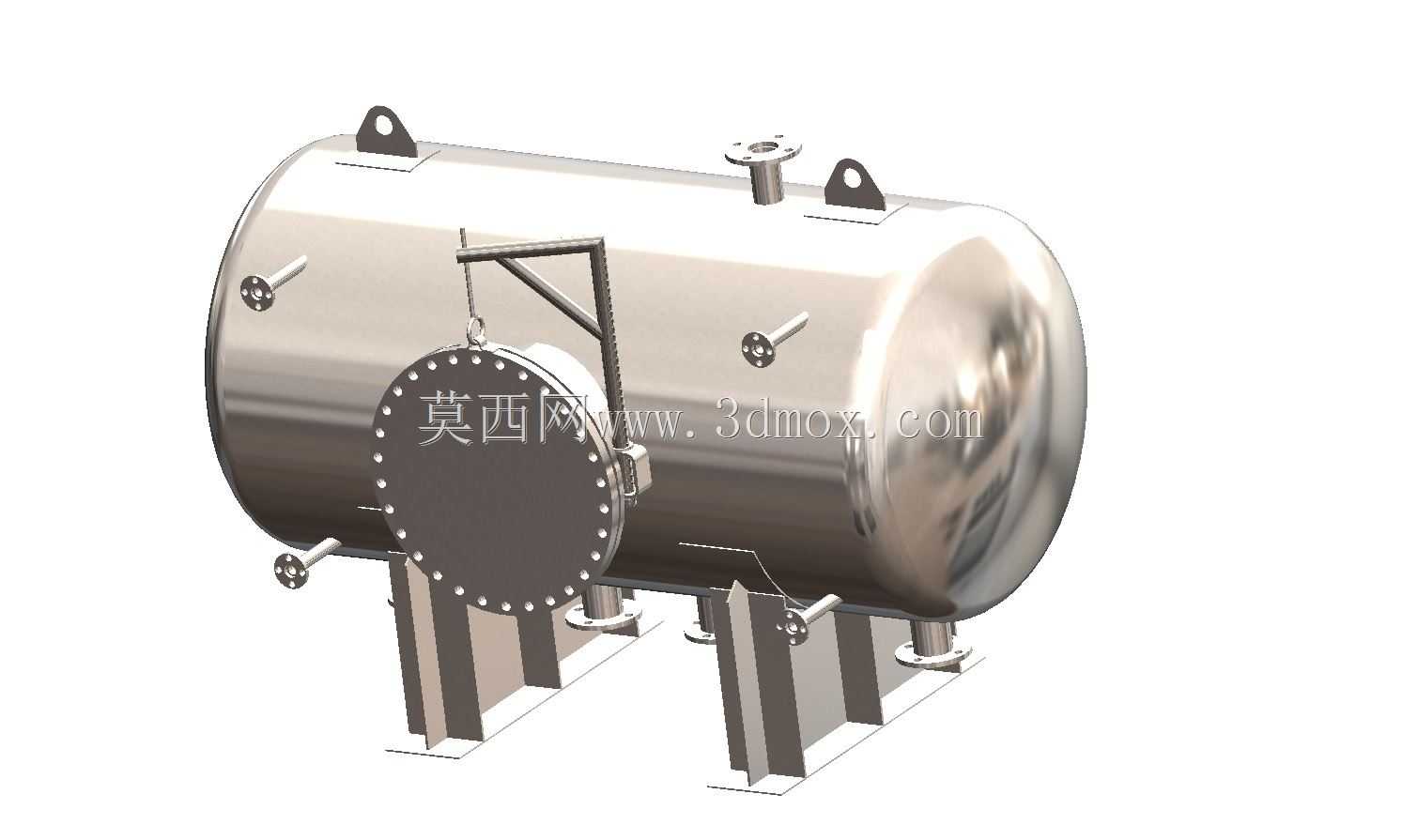

这款卧式承压罐体主要面向石油炼化、化工合成、食品灭菌、制药提纯以及工业蒸汽输配等场景，作为承压介质的储存、缓冲与相分离核心设备使用，可在密闭承压状态下容纳气体、液化气体或高温饱和液体，适配不同工况下的介质暂存、工艺缓冲、气液分离等生产需求，是流程工业生产线上不可或缺的静设备单元。从实际用途来看，该设备可根据内置介质的特性，承担原料暂存、反应缓冲、成品储存、冷凝液收集等不同功能，运行过程中需承受内部介质压力、温度载荷以及外部支座承重、风载、地震载荷的共同作用，因此整体结构设计需兼顾承压稳定性与安装便捷性。在功能特性设计上，罐体采用标准椭圆形封头与圆柱形筒身焊接成型，椭圆形封头的曲面曲率可均匀分散内部介质压力，避免直角结构带来的应力集中问题，筒身一侧设置大口径人孔结构，采用带颈法兰与螺栓紧固连接，配套密封垫片可保证高压下的密封性能，方便后期检修人员进入罐体内部开展清理、检测与维护作业；筒身顶部设置多个不同规格的工艺接管，分别用于介质进出、压力检测、安全附件安装、放空排净等功能，接管与筒身采用全焊透结构连接，保证接口处的承压强度；罐体顶部对称设置板式吊耳，可满足设备整体吊装转运的受力需求，吊耳位置经过重心核算，吊装过程中可保持罐体平稳，避免倾斜磕碰。底部采用鞍式支座结构，双支座支撑的设计可均匀承载罐体与内部介质的总重量，支座底部预留安装螺栓孔，可与混凝土基础或钢结构平台可靠固定，安装时需预留一端支座的横向滑移间隙，抵消罐体受热膨胀产生的位移应力，避免结构热应力损坏。设计过程中严格遵循承压设备的强度设计逻辑，筒身壁厚根据设计压力、温度、介质腐蚀裕量核算取值，所有焊接接头均设置合理的坡口形式，保证焊接强度；筒身侧面预留的多个小口径接管可根据实际工艺需求配置液位计、温度计、安全阀等附件，满足不同场景的定制化使用需求。整体外形采用卧式布局，相比立式储罐具备更低的安装重心，适配室内厂房、户外场站等多种安装场景，安装边界充分考虑接管操作空间、人孔开启空间、支座安装尺寸，可直接嵌入常规工艺管线布局，无需额外占用过多竖向空间，适配多数中小型生产线的设备布置要求。
