朔林型手动锁紧六爪卡盘结构设计

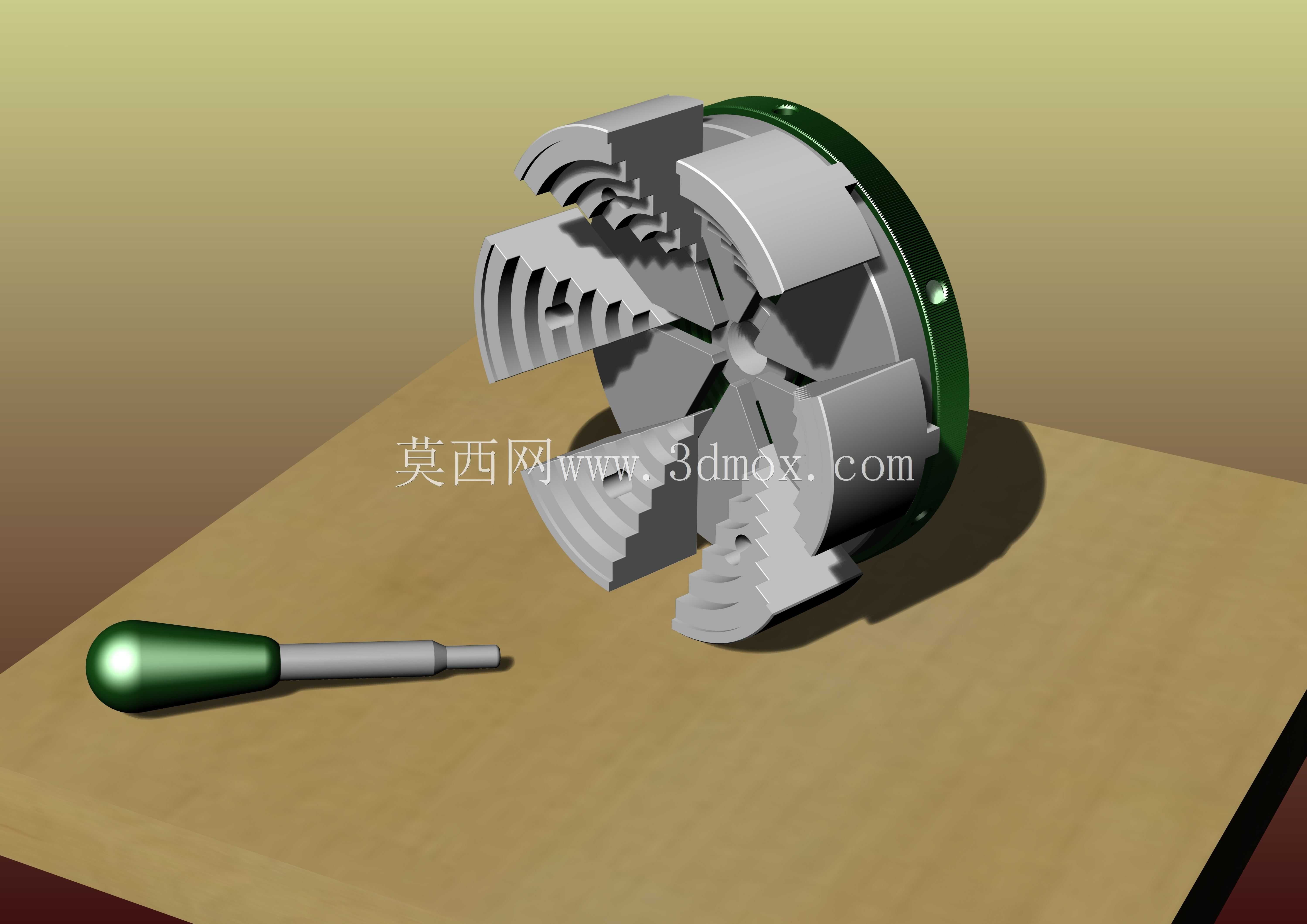

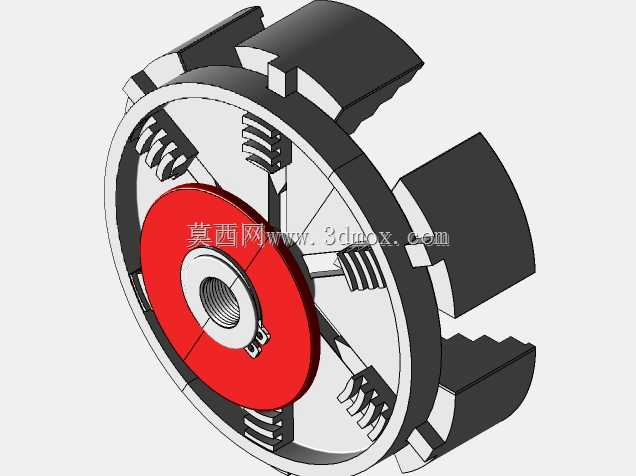

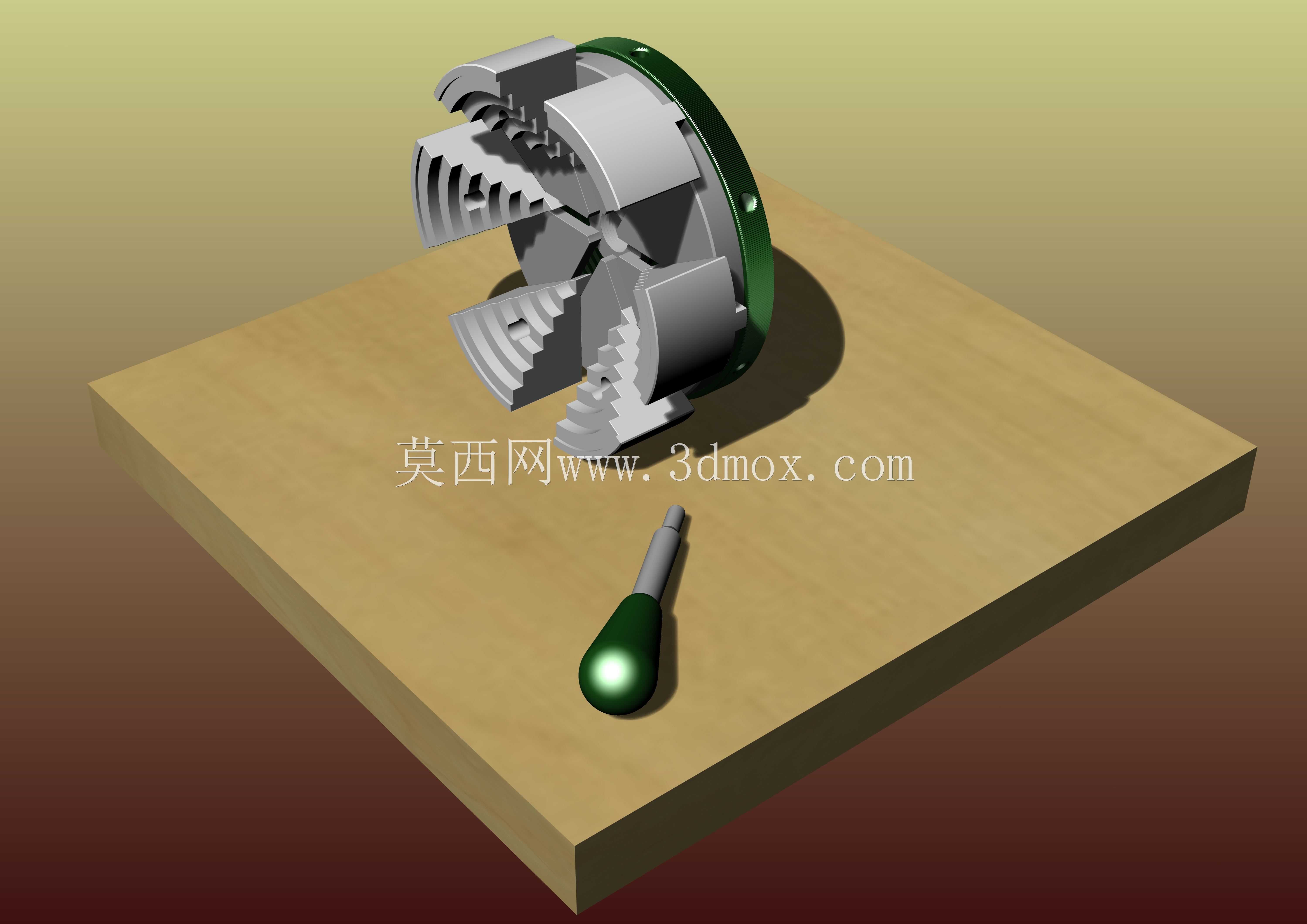

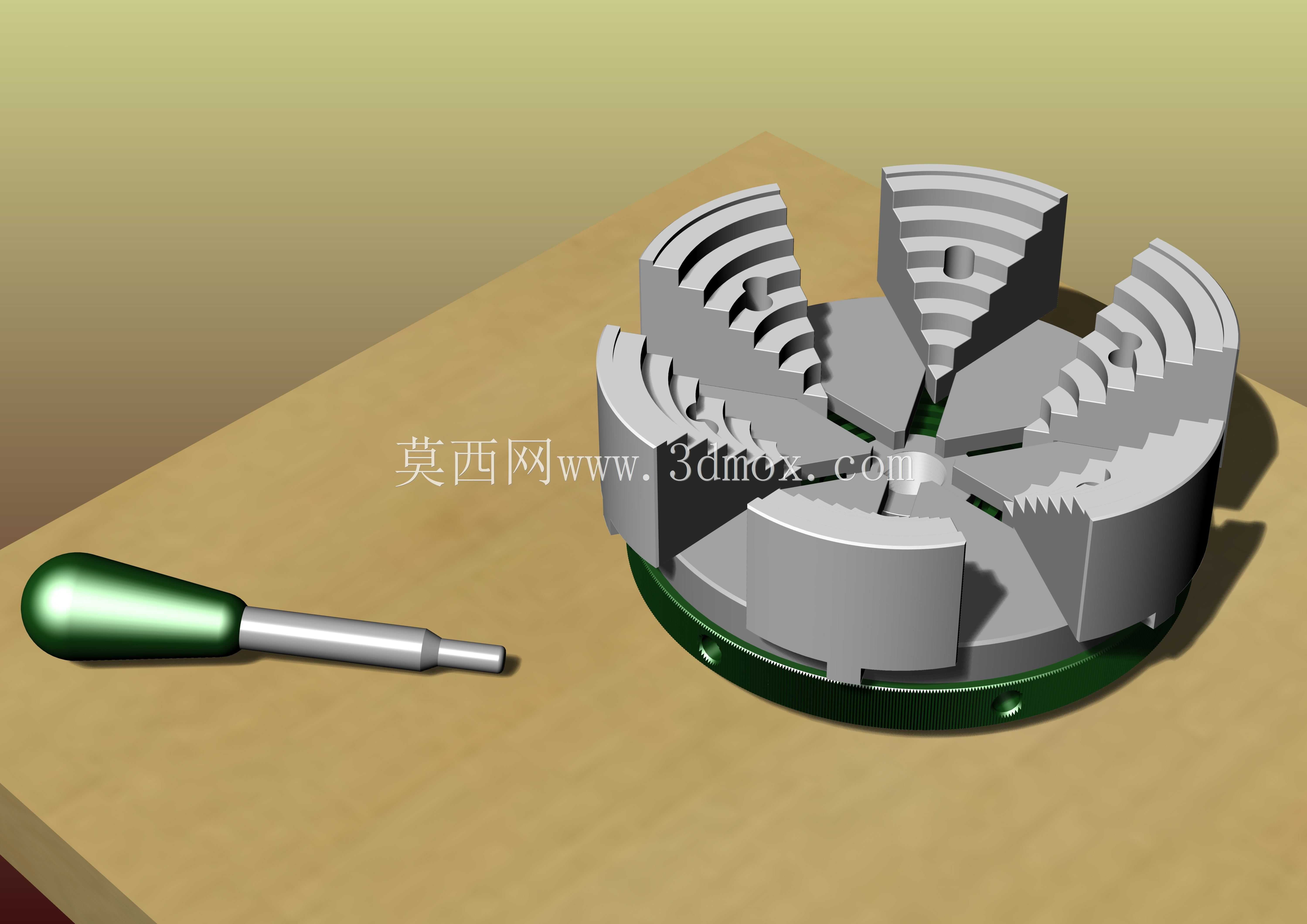

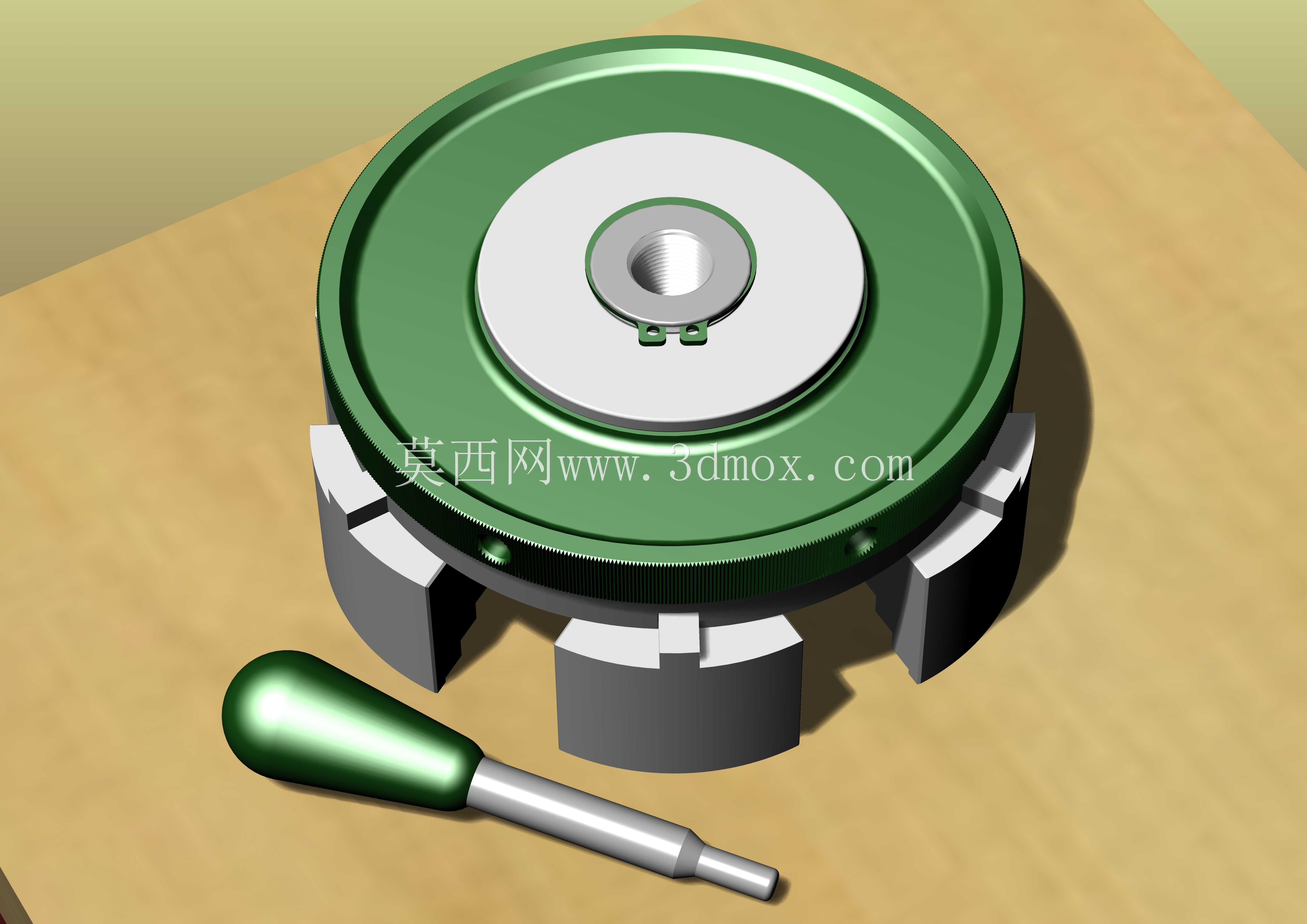

这款手动锁紧六爪卡盘是精密车床加工场景中常用的工件装夹工装，主要适配小型精密车床、仪表车床的主轴安装需求，针对薄壁环形工件、异形截面工件的高精度装夹场景设计，能够有效解决传统三爪卡盘装夹薄壁件时易产生夹持变形、异形件夹持点位不足导致装夹不稳的行业痛点，在精密小零件车削、光学配件加工、小型精密五金件生产场景中有着广泛的应用空间。从实际用途来看，该卡盘通过六个同步动作的卡爪实现对工件的多点均匀夹持，相比传统三爪、四爪卡盘，夹持力分布更加均匀，能够在保证装夹稳固性的前提下降低单爪对工件表面的压应力，尤其适合薄壁套类、易变形有色金属零件、不规则截面毛坯件的装夹作业，手动锁紧的结构无需额外配套液压、气动动力源，依靠配套的锁紧扳手即可完成卡爪的开合与锁紧动作，操作门槛低，适配小批量多品种的柔性加工场景，也适合教学实训、维修车间等无集中动力配套的加工场景使用。从功能特性来看，六组卡爪采用同步联动的内部传动结构，转动锁紧扳手时所有卡爪沿卡盘径向同步进给，能够自动实现工件的中心找正，大幅降低装夹找正的辅助时间，卡爪采用阶梯式齿形结构设计，不同阶梯位置可适配不同直径范围的工件装夹，无需频繁更换卡爪即可覆盖一定尺寸区间的加工需求，卡爪的夹持面设计有细密的防滑齿，能够在较小的锁紧力下提供足够的夹持摩擦力，避免车削过程中工件打滑移位。从设计思路来看，整体结构采用经典的盘式布局，底部为带安装定位止口的卡盘基座，基座内部布置螺旋盘式传动结构，将扳手的转动转化为六个卡爪的同步径向移动，卡爪与基座之间采用高精度滑槽配合，保证卡爪移动的直线度与重复定位精度，基座外圈设计有防滑滚花结构，方便安装调试时的卡盘搬移与对位，配套的锁紧扳手采用长力臂设计，符合人体工学操作习惯，能够以较小的操作力输出足够的锁紧力矩，降低操作人员的劳动强度。从安装边界与尺寸适配来看，卡盘基座底部的安装止口与连接螺孔采用通用车床主轴接口尺寸设计，能够直接适配同规格的仪表车床、小型台式车床主轴，无需额外制作过渡连接法兰，卡盘整体厚度控制紧凑，安装后不会过多占用车床的轴向加工行程，卡爪的最大开合行程覆盖常见小型精密零件的直径范围，最小夹持直径可适配小直径轴类零件的装夹需求，整体外形轮廓无突出尖锐结构，高速旋转时的动平衡表现优异，能够满足中高速车削加工的安全使用要求。
