带冷却塔的水冷式冷水机组结构原型

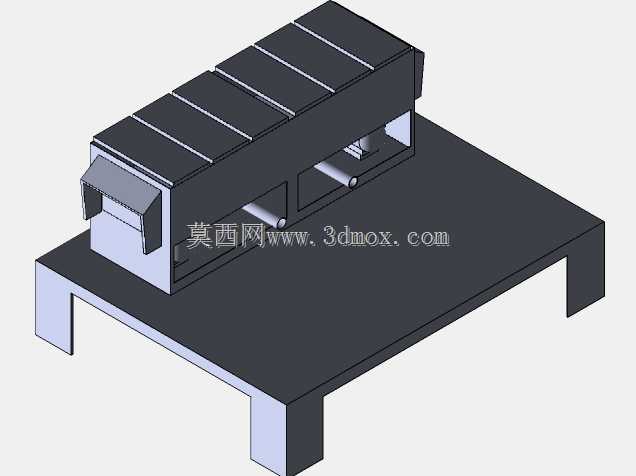

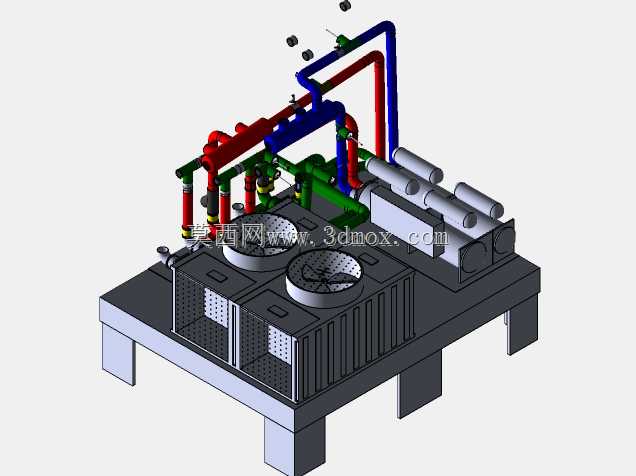

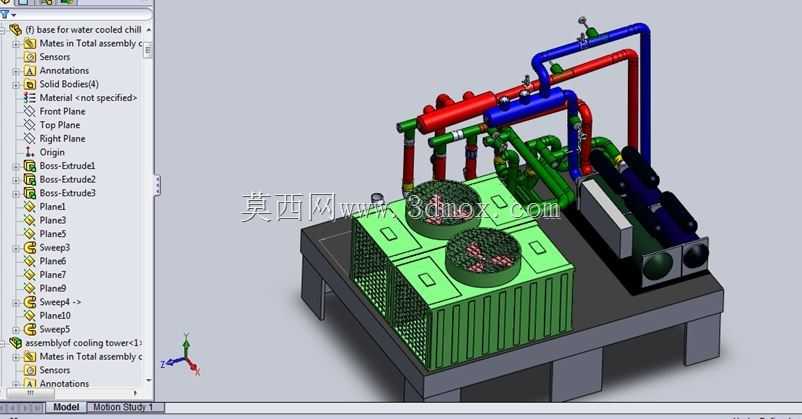

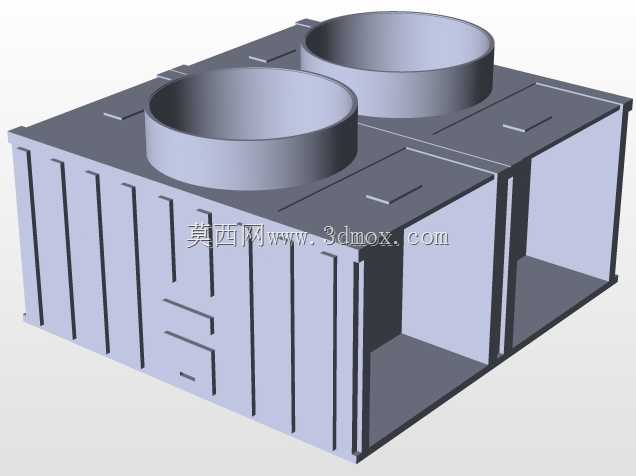

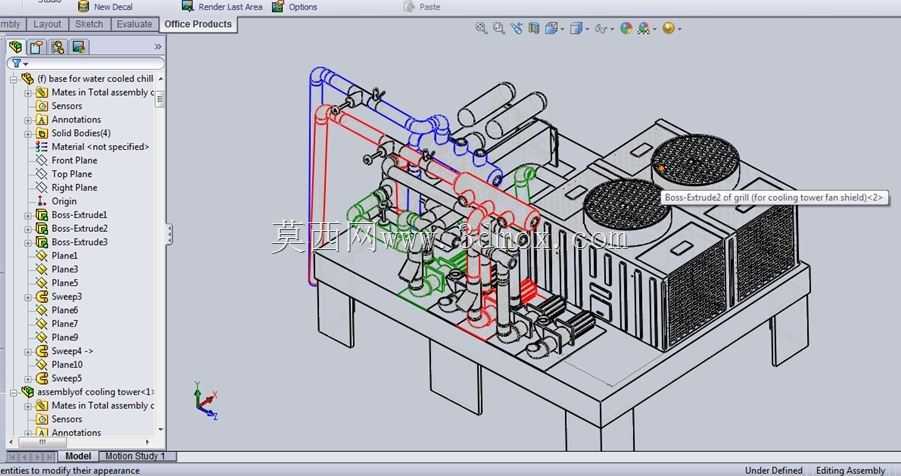

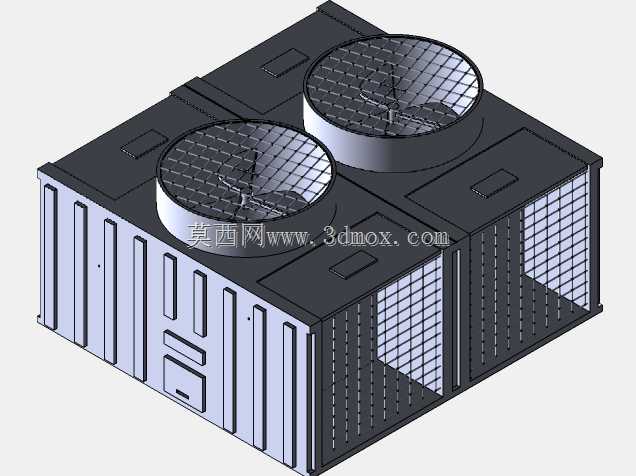

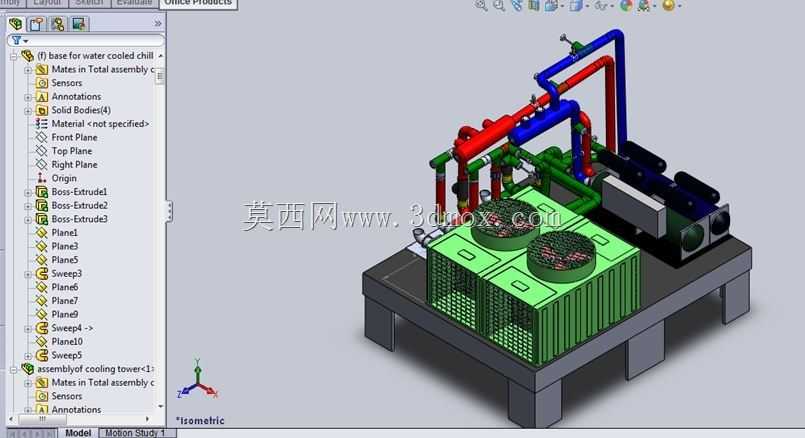

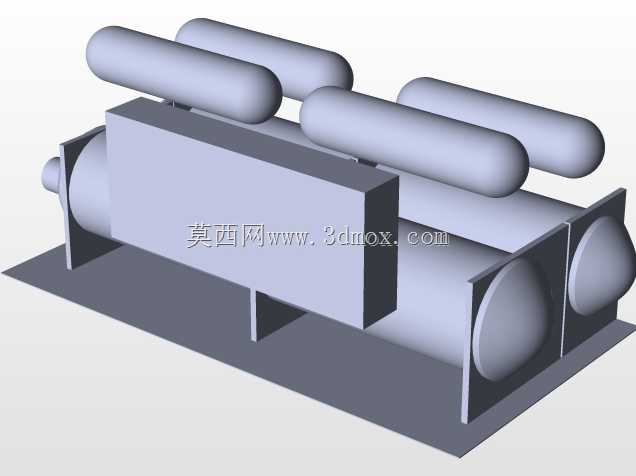

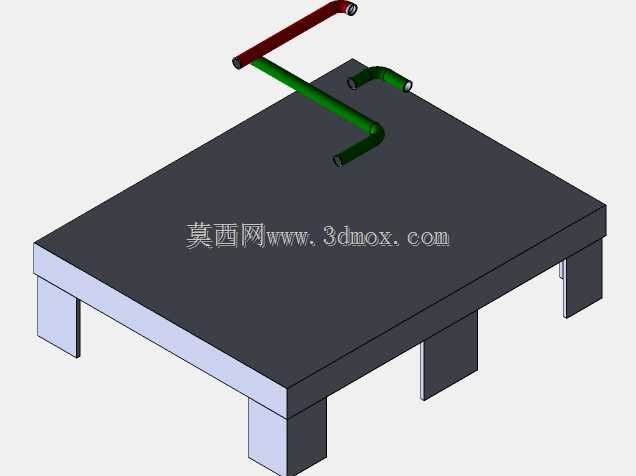

该水冷式冷水机组搭配冷却塔的原型设计，主要面向工业生产场景的集中制冷需求，常见应用于精密电子制造车间恒温调控、注塑生产模具冷却、化工反应釜温控、大型数据中心散热等场景，这类场景普遍需要持续稳定的低温冷冻水供给，来保障生产环节的温度参数符合工艺要求，避免因温度波动造成产品良率下降、设备运行过载等问题。设备实际运行过程中，冷水机组内部的压缩冷凝单元会将循环水降温至工艺设定温度，通过密闭管道输送至用冷末端带走热量，升温后的回水再输送至冷却塔，通过风冷与蒸发换热的方式将携带的热量散至外界环境，降温后的回水重新回到机组完成循环，整套系统可实现连续不间断的冷量供给，相比风冷式制冷设备具备更高的换热效率，更适合大冷量需求的长时间运行场景。从功能特性来看，该原型完整还原了系统的核心功能单元布局，包含压缩制冷模块、气液分离组件、多回路管道分配结构、冷却塔换热单元，不同功能的管道采用差异化色彩区分，红色管路对应高温高压冷媒回路，蓝色管路对应低温低压冷媒回路，绿色管路对应冷却水循环回路，清晰呈现不同介质的流向逻辑，可帮助现场施工人员快速理清管路连接逻辑，减少安装过程中的错接、漏接问题。设计思路上，该原型优先考虑了安装阶段的可视化指导作用，在实体机组进场安装前，通过三维结构呈现可提前校验管路走向的合理性，核对不同组件之间的安装间距，预判管道交叉、操作空间预留不足等问题，提前优化布局方案，最大程度压缩现场安装的整改成本，同时也能帮助运维人员快速掌握系统的结构组成，降低后期设备维护的排查难度。从安装边界来看，该原型还原的机组整体采用撬装式集成布局，核心制冷单元集中布置在底部框架区域，冷却塔模块设置在机组侧上方位置，管道沿框架结构分层排布，整体安装 footprint 适配常规工业厂房的设备安装空间，预留了足够的阀门操作、组件检修空间，管道接口位置统一设置在机组侧部，可方便与现场的外部管路快速对接，不需要额外进行复杂的管路改向调整，能够有效缩短现场安装的施工周期。
