塑料中式旋风除尘器结构设计方案

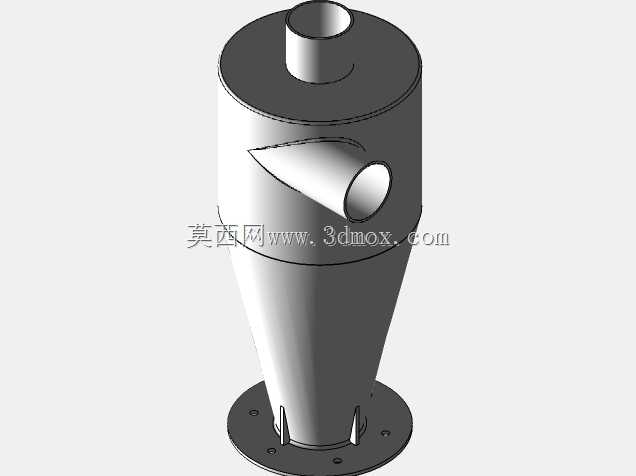

这款塑料中式旋风除尘器主要面向中小型机加工车间、木工打磨工位、小型粉体包装作业点等产尘场景设计，可作为独立除尘单元接入工位侧吸风管路，也可多台并联组成局部除尘网络，适配低浓度、无粘性干性粉尘的预处理与初级净化环节，能有效拦截粒径5μm以上的固体颗粒物，降低后续精滤单元的处理负荷，减少滤材更换频次。设备核心依托离心沉降原理实现气固分离，含尘气流从筒体侧部的切向入口进入后，会沿筒壁形成高速向下的外旋涡流，粉尘颗粒在离心力作用下被甩向筒体内壁，沿壁面滑落至下部锥段最终汇集至集尘区域，净化后的气流则在锥体底部折返形成向上的内旋流，从顶部的中心排气口排出，整套分离过程无滤材参与，运行阻力稳定，日常维护仅需定期清理集尘段积尘即可。设计阶段针对塑料材质的加工特性做了结构优化，筒体采用直筒加圆锥的经典组合构型，直筒段预留足够的旋流形成距离，避免入口气流直接冲击内旋流造成短路返混，锥段采用渐缩角度设计，既保证下滑粉尘的顺畅滑落，又能控制下旋气流的折返位置，减少底部扬尘二次夹带。侧部进气管采用切向平齐接入结构，入口端面与筒体内壁顺滑过渡，减少气流入口的局部阻力损失，顶部排气管插入直筒段的深度经过适配调整，既避免过短导致未净化气流直接短路排出，也防止过长干扰外旋流的正常运行路径。底部采用带安装孔的法兰盘结构，法兰盘上均匀布置四个固定安装孔，可直接通过螺栓固定在支架或者集尘桶上端面，安装时需保证设备整体垂直度偏差不超过2°，避免旋流场偏斜降低分离效率；设备整体外形呈上宽下窄的锥柱形态，占用横向安装空间较小，可紧贴车间立柱或者工位侧方布置，进气管和排气管均采用标准圆管接口，可直接适配常规PVC通风软管的快速连接，无需额外制作转接接头，适合小型作业场所的快速布设需求。筒体壁厚针对塑料材质的刚性做了加强设计，在负压运行工况下不会出现吸瘪变形，表面光滑无突出棱角，不易积尘，日常清洁打理十分便捷。
