便携式圆盘锯配套木工台锯支撑座

　　该结构件面向便携式圆盘锯改装台锯的实际作业场景，主要承担锯具主体定位、切削反力承载以及与工作台面连接的作用。在小型木工作坊、现场装修、样板试制和教学实训中，操作人员常需要把手持圆盘锯转化为固定式台锯，以提高直线切割的稳定性、重复精度和操作安全性。该支撑座正是连接手持锯机与工作台框架的关键过渡件，其结构合理性直接影响锯切过程中的振动水平、锯片位置精度以及维护拆装效率。

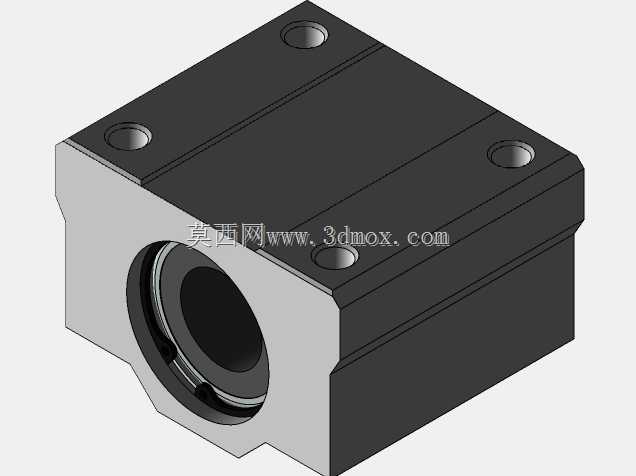

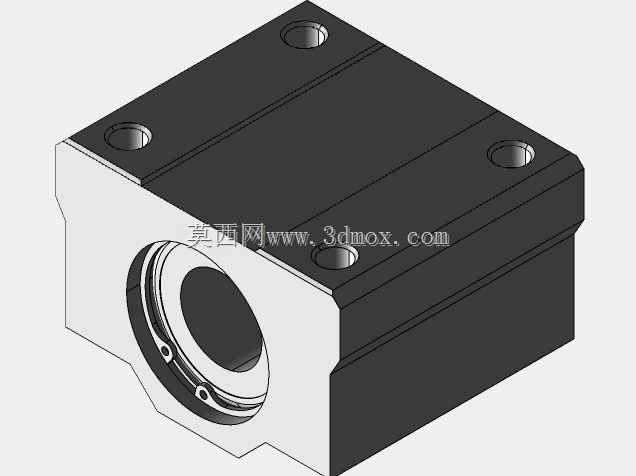

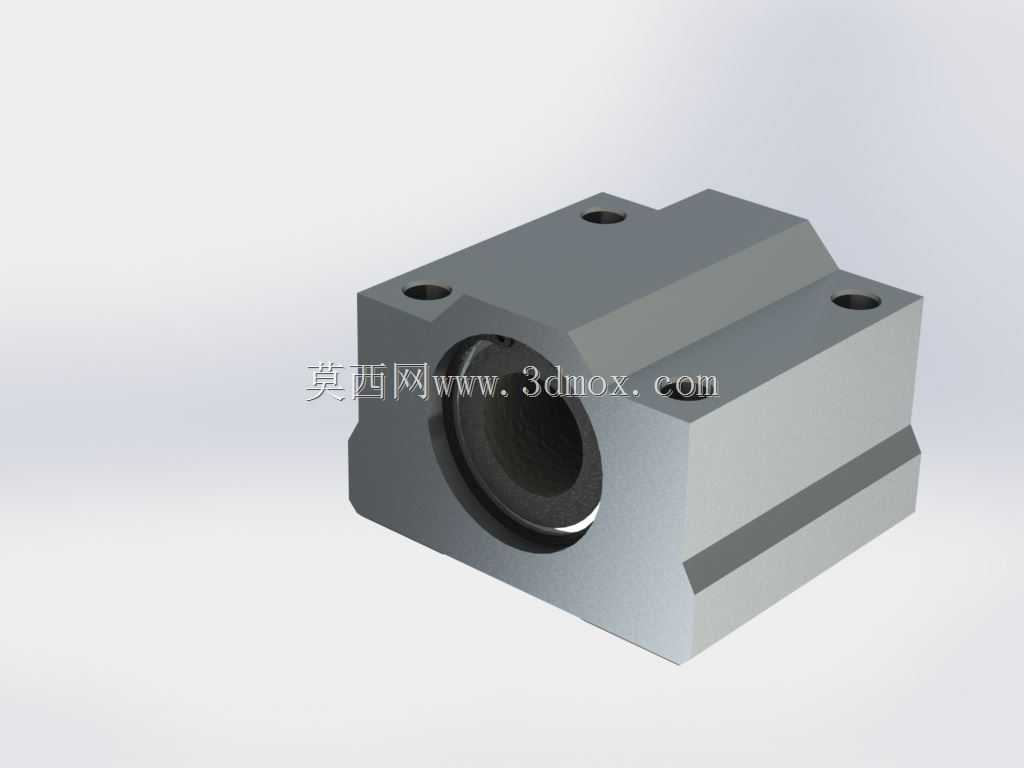

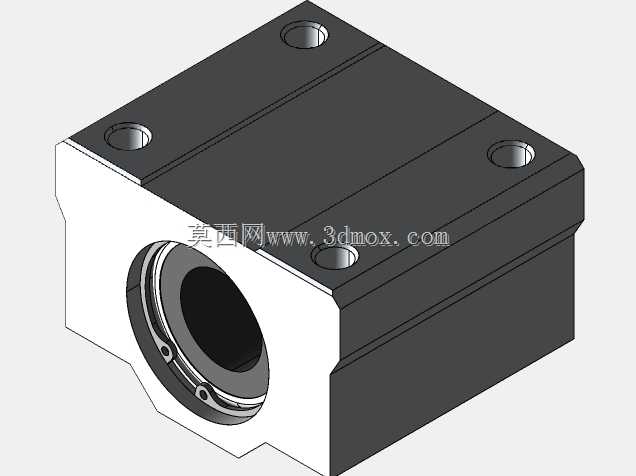

　　从功能上看，支撑座中部设置贯通孔，用于容纳圆盘锯的输出轴套或锯片相关回转区域，孔周形成较厚的实体壁面，以承受锯切时木材进给产生的侧向力和冲击载荷。座体上部保留两个安装孔，可与锯具本体或连接压板进行螺栓固定；孔位周边做局部加厚，避免长期受载后出现螺纹拉脱、局部压溃或应力集中。座体底部及侧面形成平直安装基准面，能够贴合工作台导轨、滑板或木质基板，使锯具在装配后保持确定的空间姿态。

　　外形方面，该件采用近似方块式箱体造型，外部轮廓简洁，边角处设置倒角与斜面，既减少装配过程中的磕碰，也便于在三维建模时建立拔模、加工和装配基准。整体高度并非单纯追求轻量化，而是围绕锯片伸出量、护罩空间以及工作台面板厚度进行平衡。若座体过高，会使锯具重心上移，切削时振动增大；若过低，则可能限制锯片抬升或造成护罩与台面干涉。因此，中部孔轴线到安装底面的距离、顶面螺栓孔间距以及座体宽度，均需要结合具体便携式圆盘锯的壳体尺寸、锯片直径和切割深度共同确定。

　　在安装边界上，设计时应重点校核三类尺寸关系。其一，中部孔与锯具回转部件之间需保留合理间隙，既不能因同轴度偏差发生摩擦，也不能间隙过大而失去定位作用；其二，上部连接孔的中心距应与锯具底座孔位或转接板孔位一致，孔边到外壁的距离需满足螺栓头、垫圈和扳手空间要求；其三，底部安装面应具备足够的接触面积，以便将座体固定在工作台滑板上，并在进给方向形成稳定支撑。对于木工锯切工况，还应考虑木屑堆积问题，座体外部斜面和过渡圆角可减少粉尘滞留，维护时更容易清理。

　　结构设计思路上，该件没有采用复杂薄壁筋板，而是选择实体感较强的块状构型，原因在于木工台锯改装件通常批量小、载荷变化大，厚实结构有利于吸收手持锯启动和切削硬木时产生的脉冲振动。座体侧面的阶梯面可作为视觉和装配基准，帮助操作者快速判断安装方向；顶面与底面之间的平行度、中部孔轴线对底面的高度公差，是建模和加工中需要控制的关键要素。若这些基准关系偏差过大，锯片可能相对台面产生倾斜，导致切口出现台阶、烧锯片或推料阻力增大。

　　在实际应用中，该支撑座通常与滑块、导向板、工作台面板和调节机构配合使用。滑块负责沿导轨方向移动，支撑座则把圆盘锯固定在滑块上方或下方，使锯片相对台面保持稳定位置。进行长板直切时，木材靠紧靠山并匀速推送，支撑座需要抵抗材料夹锯、逆齿和突然进给带来的扭矩；进行横截或开槽时，座体还需保证锯片在多次重复切割后位置不发生偏移。因此，螺栓预紧、接触面粗糙度以及定位销或止口的设置都不可忽视。

　　从三维建模角度看，建立该模型应先确定底面主基准，再推导中部孔轴线、上部孔位和外部阶梯轮廓。建模过程中不宜只追求外观相似，而应把装配约束体现出来：底面与滑板贴合，上部孔与锯具连接孔同轴，中部孔与回转区域保留安全间隙。对于后续工程出图，还应补充关键尺寸公差、未注倒角要求以及表面处理建议。若采用金属切削加工，可选择铝合金或钢材以获得较高刚性；若面向小批量自制，也可依据模型改造成焊接件或厚板组合件，但需重新校核焊缝位置和整体变形。

　　总体而言，这类支撑座虽然外形不复杂，却处于手持锯与台锯系统的受力交汇点。它把便携式圆盘锯的灵活性转化为台锯作业所需的稳定性，同时通过明确的安装边界控制锯片高度、方向和振动传递。对结构设计人员来说，理解其用途不能停留在一个带孔方块上，而应结合木工切削过程中的载荷路径、装配顺序、排屑空间和安全防护进行综合判断，才能使改装后的台锯既好用又可靠。
