拉链鞍座回拉用链条式拉拔装置

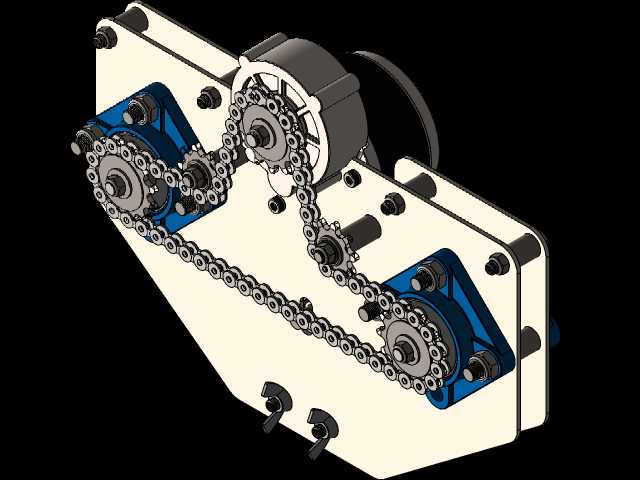

该装置主要应用于拉链生产加工环节的鞍座回拉工序，在拉链连续化生产流水线中，承担拉链上鞍座的精准回拉复位作业，是拉链组装制程中保障鞍座对位精度、维持产线连续运转的核心执行部件，适配直径12mm的牵引绳索作业场景，可在高速连续的拉链生产节拍下稳定完成拉拔动作，避免因鞍座移位导致的拉链卡滞、组装错位等不良问题，大幅提升拉链组装的良品率与产线运行效率。装置整体采用链传动作为核心动力传递结构，多组不同齿数的链轮通过标准滚子链条实现动力的分级传递，输入端可对接产线配套的驱动电机，将旋转动力通过链条啮合传递至各执行端，链传动结构本身具备传动比准确、传递扭矩大、适配多工位同步动作的优势，可在长时间连续作业下保持稳定的传动精度，不会出现皮带传动易打滑、齿轮传动对安装精度要求过高的问题，适配车间多尘、连续开机的生产环境。装置的主体承载结构采用两块平行布置的板式安装板作为支撑基体，所有链轮轴、张紧结构、安装固定位均集成在两块安装板之间，整体结构紧凑规整，安装板上预留的多组螺栓孔可直接将装置固定在产线的对应安装工位上，无需额外设计复杂的转接支架，降低产线改造的适配成本。两侧蓝色的安装支座为链轮轴提供稳定的支撑定位，支座与安装板之间通过螺栓紧固，可根据链条张紧需求微调支座位置，保障链条始终处于合适的张紧状态，避免链条松脱跳齿。装置下部设置的两个拨杆式操作件，可用于手动调试阶段的张紧调节、工位微调，方便设备安装调试阶段的对位校准，无需额外拆卸部件即可完成手动操作。设计过程中充分考虑了产线的安装边界限制，整体结构沿传动方向做了扁平化布局，不会占用过多产线横向空间，各传动部件均做了外露式布局设计，日常维护时可直接观察链条的磨损状态、链轮的啮合情况，无需拆解整体外壳即可完成润滑、部件更换等维保操作，大幅降低后期运维的时间成本。绳索牵引端的链轮做了适配12mm绳索的槽型设计，可保障绳索在牵引过程中不会出现脱槽、跑偏问题，拉拔动作的行程可通过调整链轮的转动圈数精准控制，适配不同规格拉链鞍座的回拉行程需求，无需更换核心部件即可完成多规格产品的快速换产，适配中小批量多规格的拉链生产场景。
