24V250W直流齿轮减速动力电机结构

　　这款24V250W齿轮电机的三维结构，在小型低速动力单元选型与改装设计中属于十分常见的构型，日常多被用于电动代步车后轮驱动、小型输送线辊筒动力、自动化仓储AGV辅助驱动、户外清扫设备行走机构以及轻型工装翻转工位的动力输入。这类带一级齿轮减速的电机，核心作用是把永磁直流电机本体的高转速低扭矩输出，通过端盖内部集成的减速齿轮副降速增扭，最终在前端带螺纹的输出轴上获得设备可用的低转速大扭矩动力，相比直接使用高速直流电机，它不需要额外在设备外侧加装独立减速箱，能大幅压缩整套动力机构的轴向占用空间。

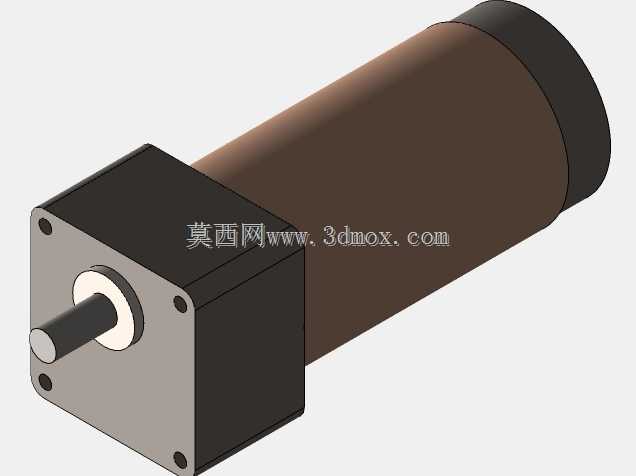

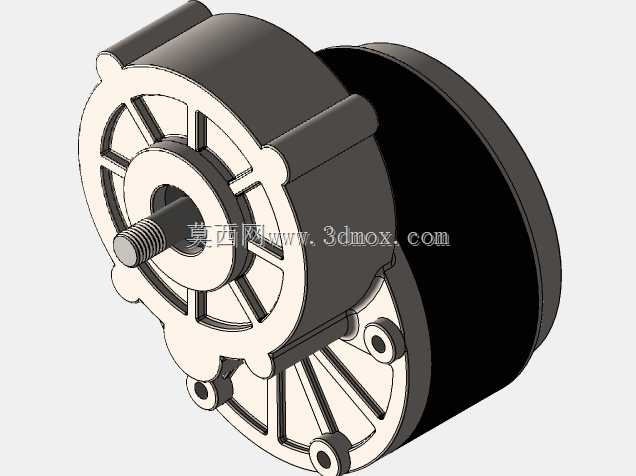

　　从结构设计思路来看，模型把电机的磁轭圆筒与前端减速端盖做成了两个清晰可拆分的主体，黑色圆筒部分为直流电机的定子外壳，内部用于容纳永磁体、转子绕组、换向器与轴承组件；前端浅色压铸造型端盖则同时承担三重功能：一是作为减速齿轮腔的密封壳体，包裹内部主动小齿轮与从动大齿轮；二是集成安装支耳，为整套电机向设备机架固定提供螺栓过孔与定位面；三是支撑输出轴的前端轴承，抵消轴端带轮或链轮传动时产生的径向载荷。端盖表面的放射状加强筋并非装饰造型，而是针对支耳安装位与输出轴轴承位之间的力流路径做的刚度补强，能在电机频繁正反转、输出轴受侧向拉力时，减少端盖的翘曲变形，避免齿轮啮合间隙出现突变。

　　输出轴采用外螺纹加光轴定位段的设计，适配代步车车轮轮毂、同步带轮或者链轮的锁紧安装，螺纹段可以直接用螺母锁死传动件，光轴段则保证传动件的同轴度，避免高速转动时出现径向跳动。端盖外缘的三个凸耳安装孔呈非对称分布，对应安装时的唯一相位，能防止现场装配时装错角度，也让电机出线方向可以避开机架上的其他干涉部件。端盖与黑色定子圆筒的结合面预留了止口配合边界，实际生产中这个止口既可以保证定子与端盖的同轴度，也能在结合面涂密封胶后阻挡粉尘与水渍进入齿轮腔与电机内部，适配户外作业设备的使用工况。

　　在安装边界校核上，这套结构的最大外轮廓由定子圆筒外径与端盖支耳的外伸尺寸共同决定，设计机架安装位时不能只按圆筒直径预留圆孔，必须给三个带孔支耳留出对应的平面贴合区域，同时要保证支耳背面有足够的扳手空间来穿装固定螺栓。输出轴的轴向伸出长度需要和所搭配的传动件轮毂宽度匹配，若传动件轮毂过宽，会导致螺纹段啮合不足，锁紧后存在松脱风险；若轮毂过窄，则需要加装调整垫片，避免传动件在轴上发生轴向窜动。齿轮腔的径向尺寸要和机架上的避让槽对应，尤其端盖靠近安装面的一侧不能与机架立板发生磕碰，部分改装场景中还会在端盖与机架之间加减震橡胶垫，降低齿轮啮合产生的振动向整机传递。

　　建模过程中对内部齿轮副的啮合中心距做了贴合实际的还原，端盖上的两个轴承孔分别对应中间齿轮轴与输出轴的支撑位置，孔位的同轴度与平行度直接决定齿轮运转的平顺性。这类电机在实际使用中常因安装支耳受力过大出现断裂，建模时保留了支耳与端盖主体之间的过渡圆角，没有做成尖锐直角，正是对应了铸件应力集中的工艺要求，也方便后续做有限元分析时在圆角处划分更细密的网格，校核满载启动与急停工况下的支耳强度。定子圆筒尾部的封闭端在模型中做了简化，实际产品会在尾部集成后端盖、轴承与刷架结构，若用于完整的设备总装设计，还需要在尾部预留接线端子与电源线的走线空间，避免电源线被设备其他部件挤压磨损。
