立式小型砂带磨削打磨设备结构

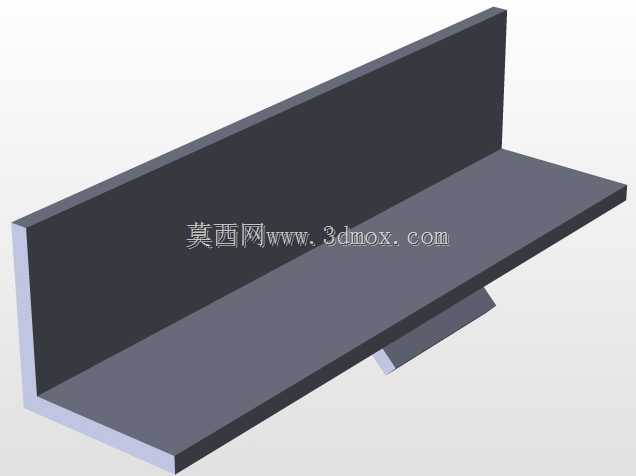

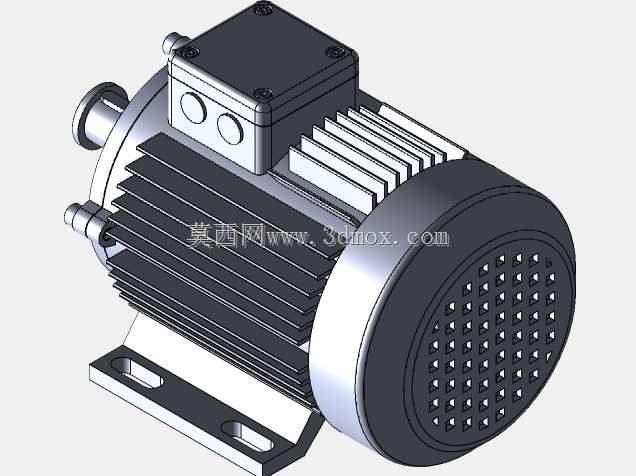

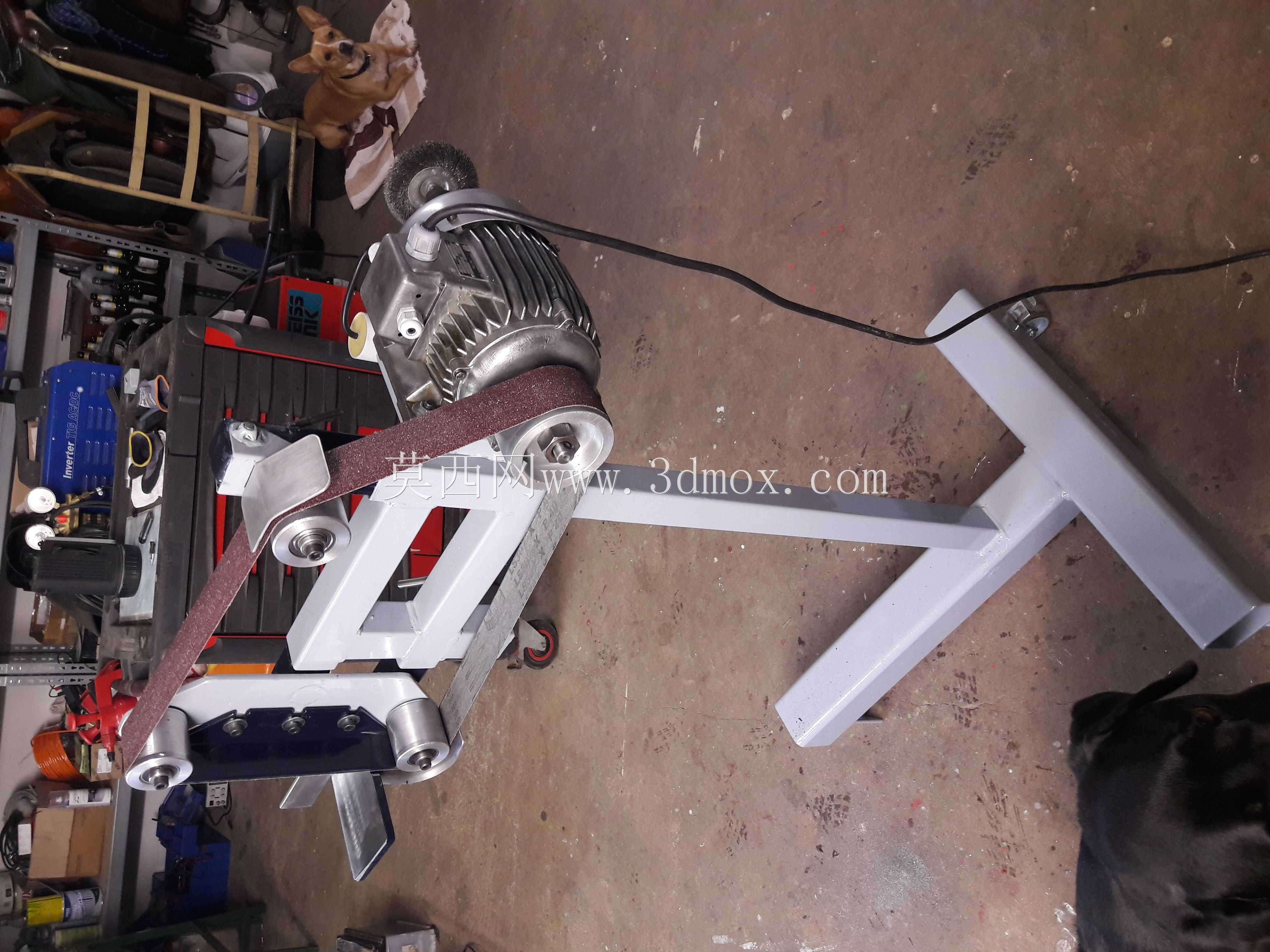

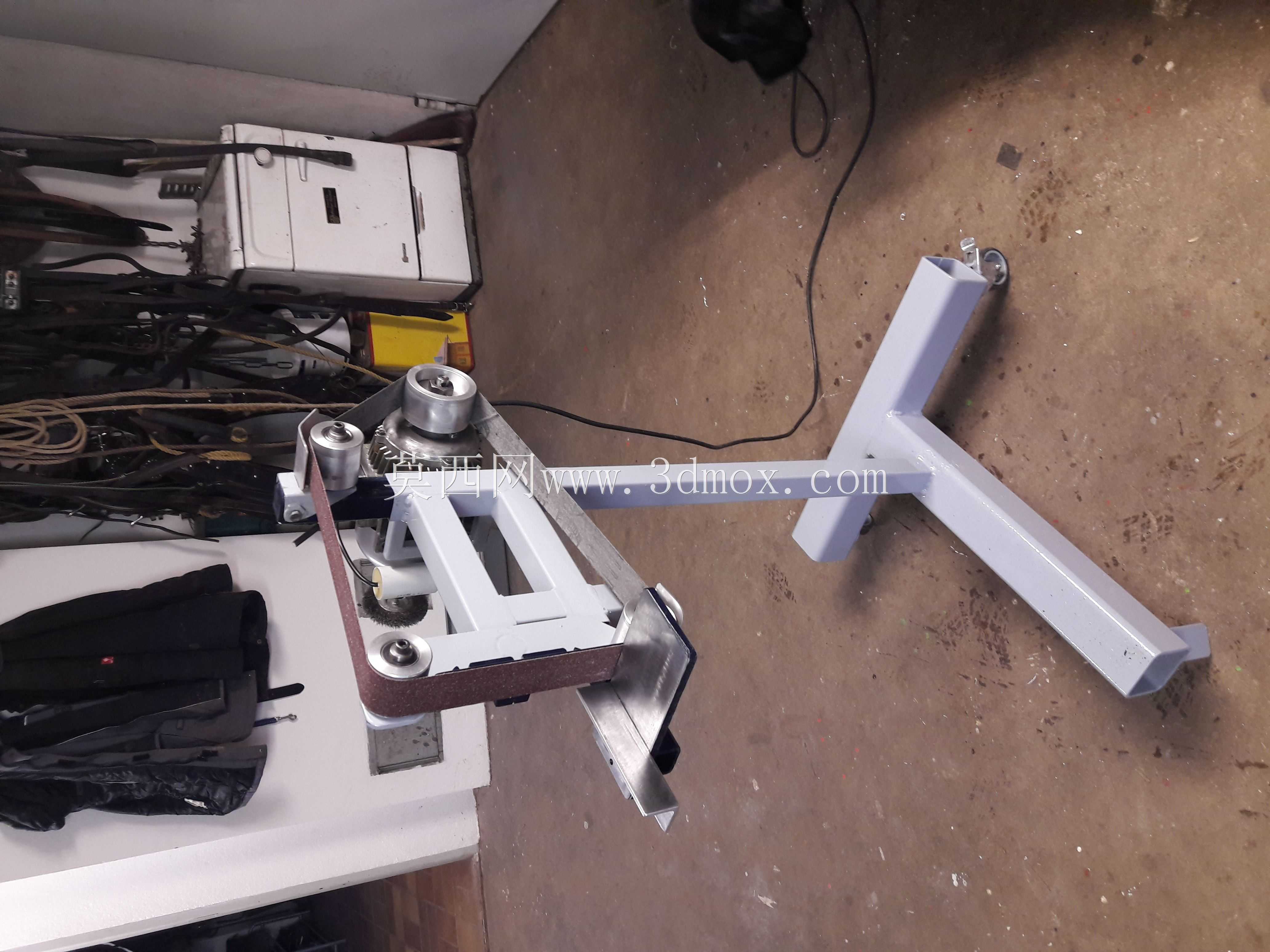

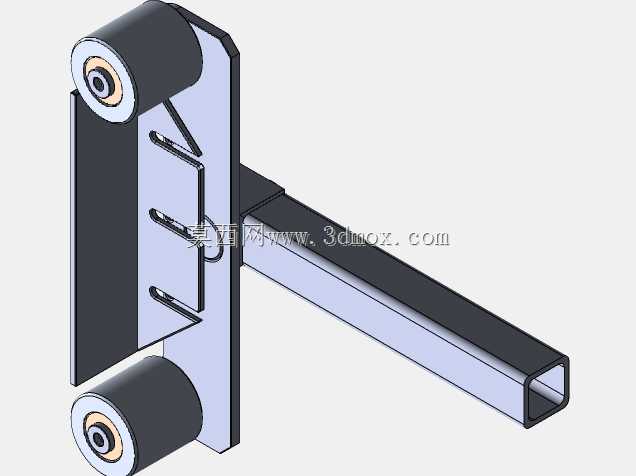

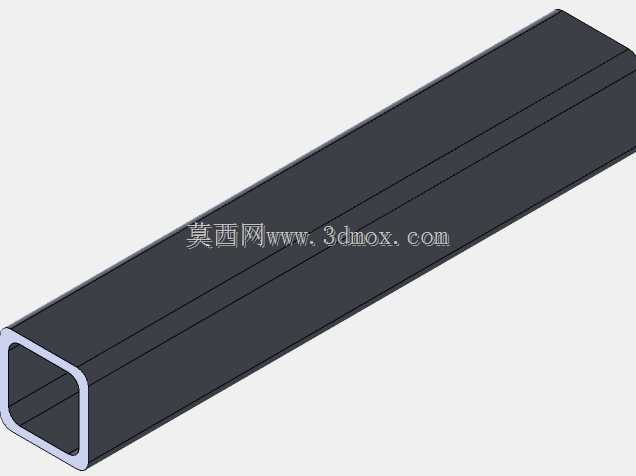

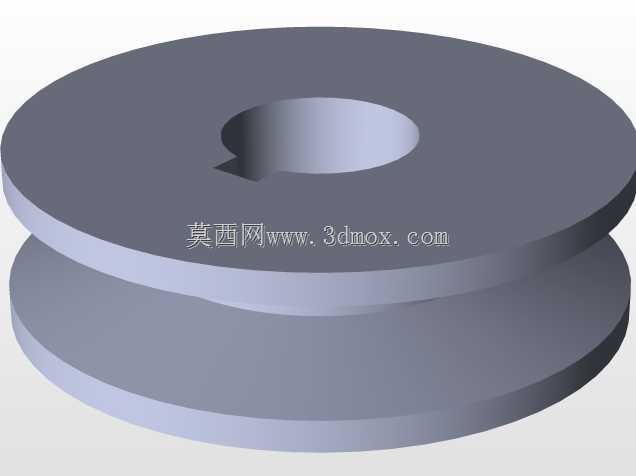

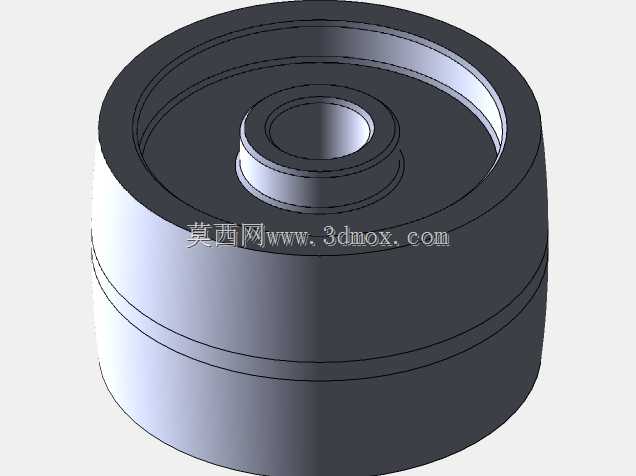

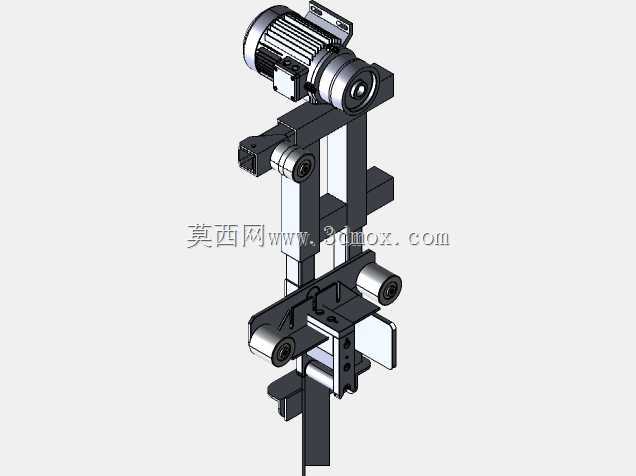

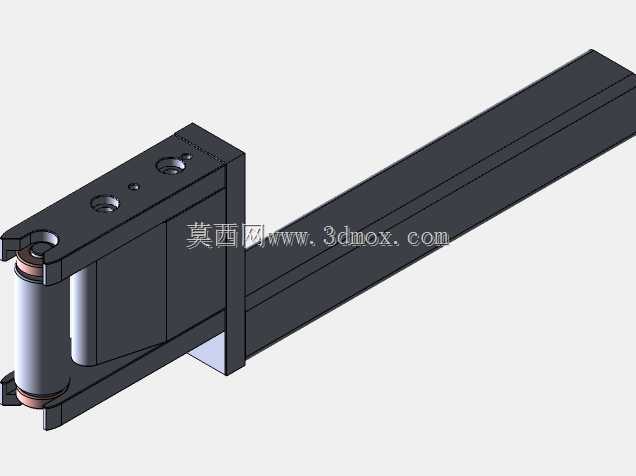

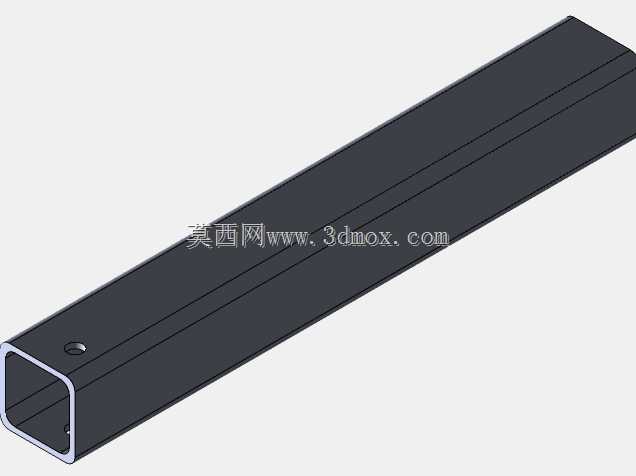

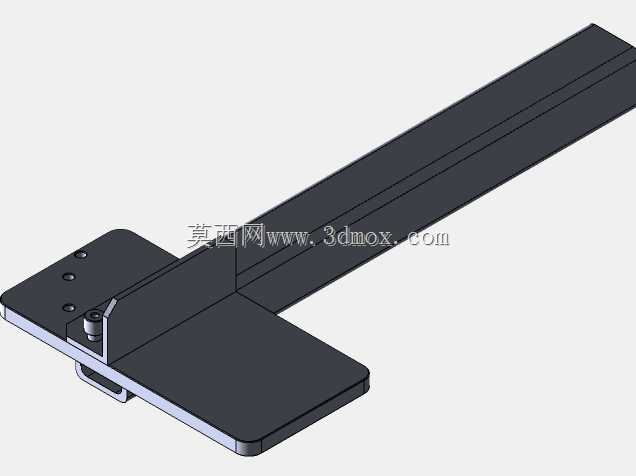

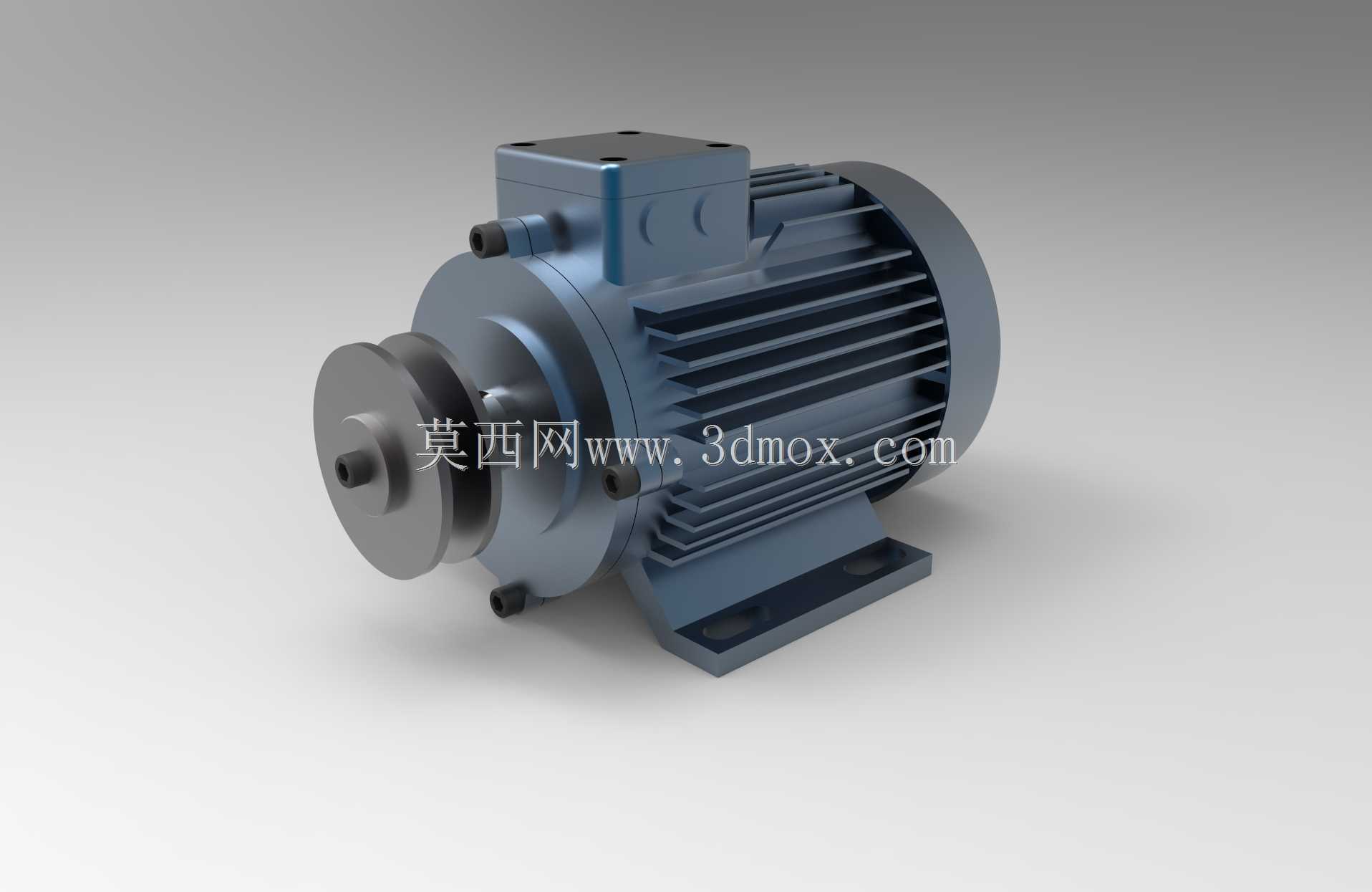

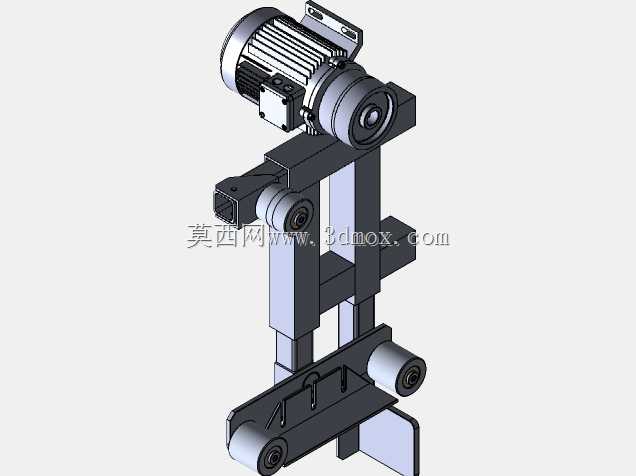

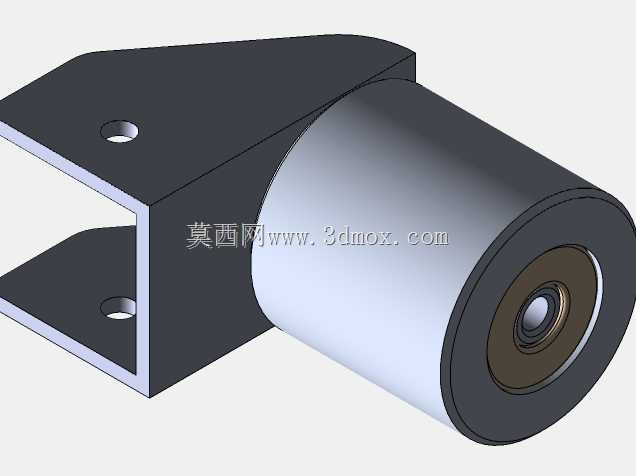

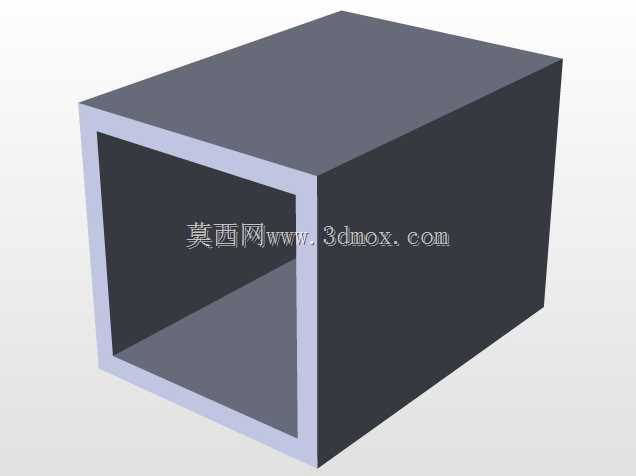

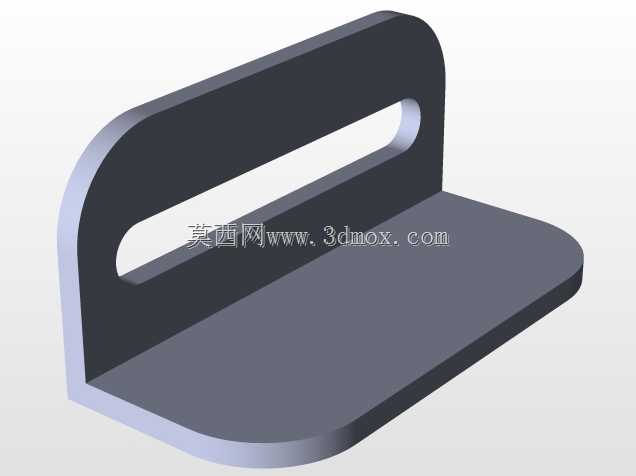

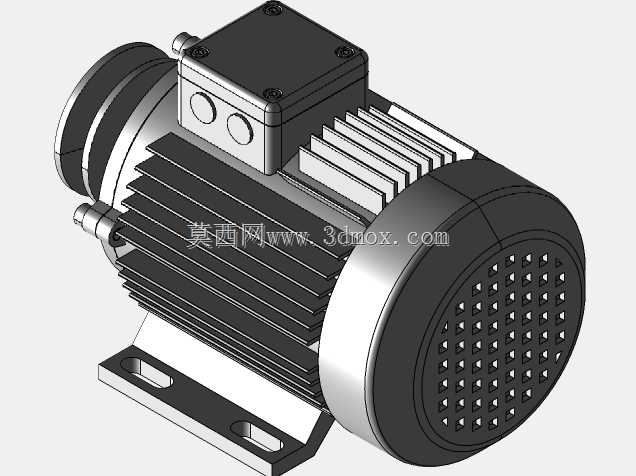

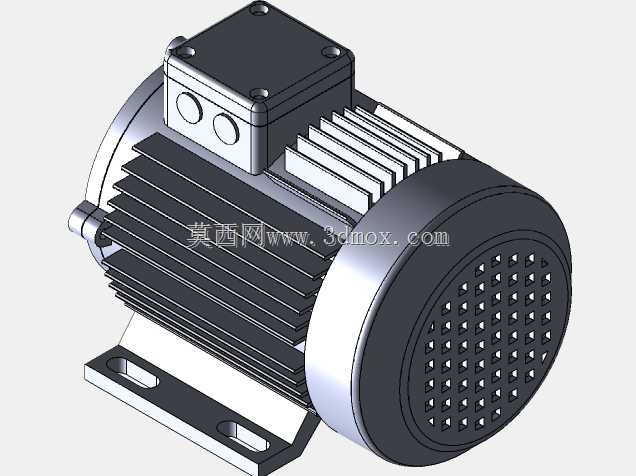

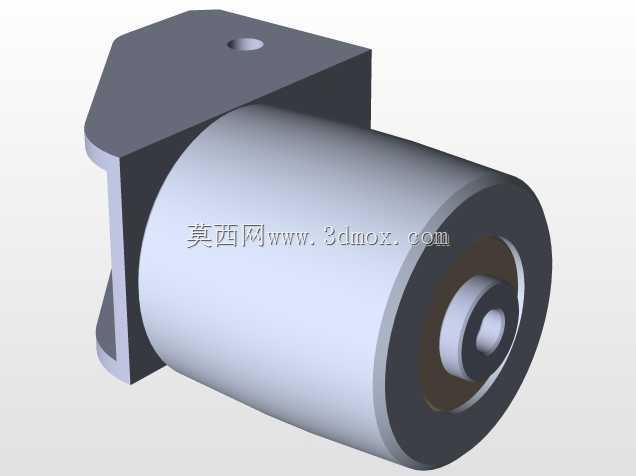

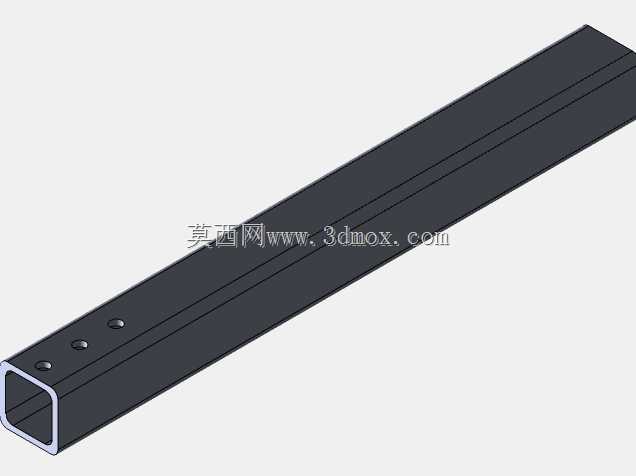

这款砂带磨削设备主要面向小型五金加工、机修车间、刀具修磨、金属构件去毛刺等作业场景，可适配金属工件的平面磨削、焊缝打磨、刃口修整、异形面抛磨等多类加工需求，相较于传统砂轮打磨设备，砂带接触面积更大、磨削温升更低，不易出现工件烧蚀问题，同时开放式的作业结构可适配不同尺寸的工件装夹与手持加工需求，在小型加工工坊、设备维修站点、五金制品生产车间都有广泛的应用空间。设备采用立式悬臂支撑结构，整体为落地式安装设计，底部为L型焊接支撑机架，通过型材焊接成型保证整体结构刚性，作业时可通过底部配重或地脚螺栓固定在车间地面，避免高速磨削过程中出现设备晃动偏移的问题，保障作业稳定性与操作安全性。动力端采用卧式电机直连驱动结构，电机输出轴直接连接主动轮，省去了中间复杂的传动链路，既降低了传动过程中的动力损耗，也减少了多轮传动带来的皮带跳动、张紧失效等故障概率，主动轮与前端从动轮、接触轮共同构成砂带的支撑回路，张紧机构集成在悬臂调节段，可通过调节螺栓快速调整砂带张紧度，同时具备砂带跑偏微调功能，作业过程中可快速修正砂带运行轨迹，避免砂带偏磨脱落。设备的接触轮可根据加工需求更换不同硬度、不同型面的轮体，适配平面打磨、圆弧过渡、刃口开锋等不同作业需求，悬臂结构预留了足够的操作空间，操作人员可手持工件在砂带作业段完成多角度磨削，也可加装小型工件托架完成小尺寸零件的定角度磨削作业。砂带的有效作业尺寸适配1500mm周长、50mm宽度的常规工业砂带，这类砂带耗材采购便捷，可根据加工材质选择不同目数的砂带，完成从粗磨去毛刺到精抛提亮的全流程加工。设备的电机安装位置做了重心下沉设计，将整体重心控制在底部机架范围内，即便进行大磨削量的施压作业，设备也不会出现倾翻风险，所有轮体的转动部位均配备密封轴承，可有效阻挡磨削粉尘进入轴承内部，延长设备的维护周期与使用寿命，机架上预留了附件安装位，可加装工具托架、冷却装置、防尘罩等附属配件，适配不同场景的加工需求，整体结构紧凑，占地面积小，不需要复杂的安装调试，落地接电即可投入使用，非常适合小型加工场景的灵活磨削作业需求。
