大直径筒形壳体砂带打磨抛光设备

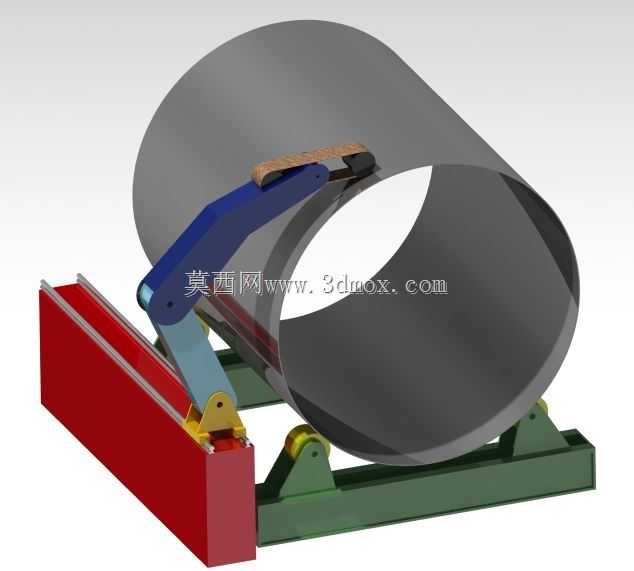

在大型压力容器、管道预制、重型装备筒体加工的生产场景中，大直径金属壳体的焊缝打磨、表面氧化层去除、粗糙度精整一直是耗时耗力的加工环节，传统人工手持角磨机、砂带机作业的方式，不仅加工效率低下，抛光压力难以保持恒定，容易出现局部过抛、漏抛的问题，加工后表面一致性差，还存在粉尘污染大、作业安全风险高的痛点，针对直径500毫米至2000毫米区间的大尺寸筒形壳体加工需求，这款抛光设备采用了工件承托旋转+磨头轴向进给的复合运动架构，底部设置两组可调角度的托辊支撑结构，可根据待加工壳体的直径调整托辊间距与支撑倾角，保证不同规格的筒形工件放置后转动平稳无窜动，托辊可配合外部驱动机构带动筒体匀速回转，实现整圈圆周面的连续加工。设备的磨头执行单元搭载在直线导轨滑台上，滑台沿筒体轴向布置，可带动磨头沿筒体长度方向匀速进给，实现全长度范围的表面覆盖加工，磨头的摆臂结构采用铰接式设计，由气缸提供恒定的下压力，可根据筒体表面的圆度误差、局部凹凸形变自动调整磨头的贴合高度，始终保持砂带与工件表面的接触压力均匀稳定，避免刚性接触导致的磨料损耗过快、工件表面磨伤的问题。磨头部分适配常规工业砂带耗材，可根据粗抛、精抛的不同工艺需求更换不同粒度的砂带，粗抛工序可快速去除焊缝余高、热轧氧化皮，精抛工序可将表面粗糙度处理至符合涂装、无损检测的工艺要求。设备整体采用模块化的安装设计，导轨基座可根据待加工筒体的长度进行拼接扩展，无需复杂的地基施工即可快速部署在生产车间内，磨头的进给速度、气缸压力、托辊转速均可根据不同材质、不同加工要求进行参数调整，适配碳钢、不锈钢、铝合金等多种材质的筒形壳体加工，相比人工作业可大幅降低劳动强度，提升加工效率与表面质量一致性，同时设备可配套防尘罩、集尘接口，对接车间中央除尘系统，改善作业环境的粉尘问题，适合重型机械制造、管道工程、压力容器生产等领域的筒体表面处理工序使用。
