双缸往复式空气压缩机组结构设计

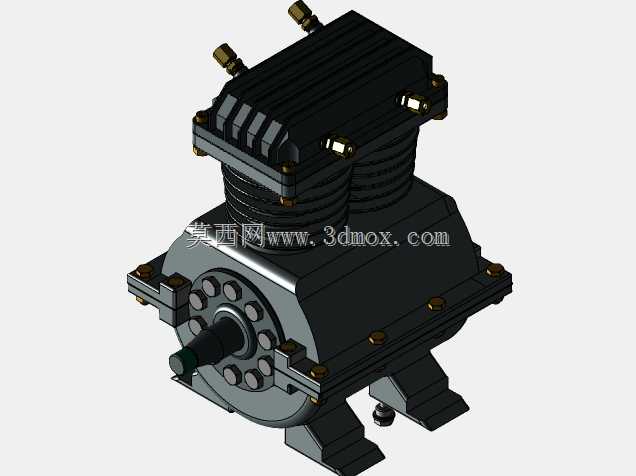

这款双缸空气压缩机主要面向中小型工业气动系统、汽修作业场景、小型加工车间的气源供给需求，可作为气动扳手、气动喷枪、气动夹具、吹尘作业工具的稳定动力源，能够持续输出符合压力要求的压缩空气，覆盖常规工业场景下0.6-1.2MPa区间的供气需求，适配多数通用气动设备的工作压力阈值。设备采用双缸并列立式布局，两个压缩缸体对称布置在曲轴箱上方，这种布局能够平衡曲轴运转时的往复惯性力，降低设备运行过程中的振动幅度，减少整机工作时的共振传递，提升长时间连续运转的稳定性。缸体顶部设计有集成式散热鳍片结构，在压缩空气过程中能够通过增大与空气的接触面积，快速带走压缩过程产生的热量，避免缸内温度过高导致的润滑失效、密封件老化加速问题，延长设备连续运行时长。曲轴箱采用分体式密封结构，侧面预留的动力输入轴可直接与驱动电机或内燃机动力输出端连接，输入轴端设置有多重密封结构，能够防止曲轴箱内的润滑油泄漏，同时阻挡外界粉尘进入箱体内磨损传动部件。整机底部设计有两个对称的支撑安装脚，安装脚预留了标准螺栓固定孔位，可直接固定在钢制机架或者混凝土安装基座上，安装边界适配常规小型空压机站的布置尺寸，不需要额外定制复杂的安装转接结构。顶部两个缸体的端部分别设置了进排气接口，接口采用通用管螺纹标准，可直接对接常规规格的输气管道，不需要额外加工转换接头。设计过程中充分考虑了日常维护的便捷性，缸盖、曲轴箱的连接螺栓均采用统一规格的标准件，日常拆解检查气门组件、更换活塞环时不需要准备特殊规格工具，能够大幅降低日常运维的时间成本。整机的传动结构采用成熟的曲柄连杆机构，将输入轴的旋转运动转化为活塞在缸体内的往复运动，通过进排气门的有序开闭完成空气的吸入、压缩、排出过程，结构可靠性经过长期工业场景验证，故障率低且维修配件通用性强，可适配不同功率的驱动源，根据实际用气量需求灵活调整动力配置，既可以搭配电动机做成固定式气源站，也可以搭配燃油发动机做成移动式气源单元，适配野外无供电场景下的气动作业需求。
