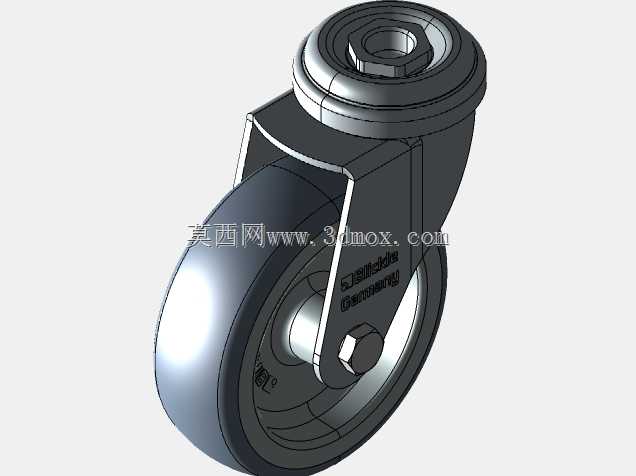

100kg负载万向旋转工业脚轮结构设计

这款旋转脚轮的设计，首先锚定了中小载荷工业场景的移动需求，100千克的额定负载能力，覆盖了多数轻型工装推车、仓储周转车、小型实验设备台架、商用展架的移动使用需求，在车间工位物料转运、商超陈列设备移位、实验室仪器台移动等场景下，都能稳定发挥作用。从结构设计逻辑来看，这款脚轮采用了顶部回转支承结构实现360度水平转向，回转部位内置的耐磨衬套结构，能在长期转向使用中降低转动阻尼，避免金属部件直接摩擦产生的卡滞、异响问题，同时顶部的安装位采用标准螺栓锁紧结构，适配多数通用设备底部的安装孔位，不需要额外定制转接件就能完成装配。轮体部分采用高弹性耐磨轮面材质，搭配金属轮毂与双侧滚珠轴承，滚动过程中阻力更小，在环氧地坪、水泥地面、瓷砖地面等常见工业与商用地面上滚动时，不会产生明显压痕，同时能过滤小幅度地面颠簸带来的震动，避免设备上搭载的精密部件受震动影响。支架部分采用一体冲压成型的金属支架，轮轴部位采用防松螺母锁紧，长期承重滚动过程中不会出现轮轴松脱、支架变形的问题，支架与回转座的连接部位采用加强折弯结构，在承受偏载载荷时，能分散应力集中点，避免支架从根部断裂。从安装边界来看，这款脚轮的整体安装高度适配常规轻型移动设备的底部离地间隙，顶部安装盘的孔位尺寸符合行业通用安装标准，轮体宽度与回转半径经过优化，在多轮搭配使用时，转向过程中不会出现轮体与设备底架、相邻脚轮发生干涉的问题。设计过程中针对轮面与支架的间隙做了严格控制，避免使用过程中毛发、碎屑卡入轮缝导致滚轮卡滞，同时所有外露金属部件都做了防锈表面处理，在潮湿的车间环境、常规清洁消杀场景下也不会轻易出现锈蚀问题，延长整体使用寿命。在实际选型搭配时，单台设备搭配4只该款脚轮，预留20%左右的载荷余量，就能满足日常平稳移动与转向的需求，转向时的回转阻力经过调校，空载与额定负载下都能轻松推动转向，不会出现转向沉重、跑偏的问题。
