90度转弯链板输送设备结构设计

在食品包装、日化灌装、电子元器件组装、医药分拣等连续化生产场景中，受车间场地布局限制、生产工序衔接的转向需求，直线输送设备往往无法满足产线的折线排布要求，这款转弯式链板输送设备正是为解决产线90度转向输送需求而设计，能够在有限的车间空间内完成物料的平稳转向输送，打通不同走向生产工序间的物料流转链路，避免人工转序带来的效率损耗与物料磕碰风险。

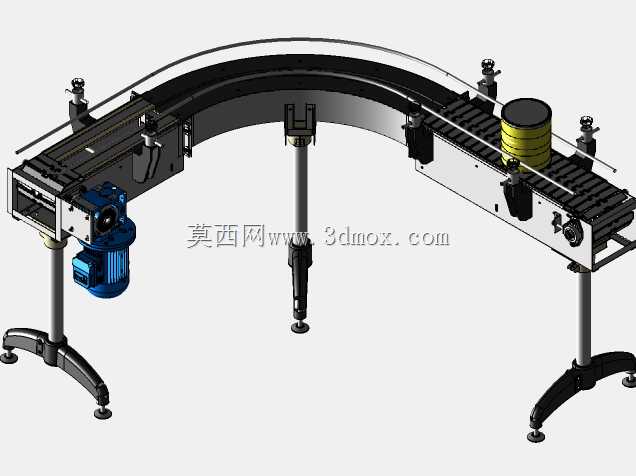

设备主体采用弧形折弯的钣金机身框架，整体转弯弧度贴合90度转向的输送路径，框架外侧设置有可调节的侧边导向护栏，护栏通过顶部的可调旋钮结构固定，可根据输送物料的外形尺寸灵活调整护栏间距，适配不同规格的箱装、罐装、规则块状物料的输送导向需求，防止物料在转弯过程中因离心力偏移滑落。输送载体采用平顶链板结构，链板沿弧形导轨排布运行，相比皮带转弯机，链板结构具备更高的承重能力与耐磨损性能，可适配有一定重量的工业产品、包装成品的输送需求，同时链板间隙小，不易卡滞细小物料，日常清洁维护更为便捷。

驱动端布置在设备的入料侧下方，采用减速电机直连驱动链轮的结构，动力传输损耗小，运行噪音低，可根据产线节拍需求调整输送速度，匹配上下游设备的运行节奏。设备支撑部分采用三根可调节高度的立式支腿，支腿底部配置万向脚轮与可调支撑脚结构，既可以在设备布局调整时方便推移移位，定位后又可通过支撑脚调平设备，抵消地面不平整带来的机身倾斜问题，保证输送运行的稳定性。

设计过程中重点考量了转弯段的链板运行轨迹，通过弧形导轨的精准限位保证链板在转弯过程中无卡滞、无跳齿现象，同时转弯半径的设置兼顾了常见包装物料的通过性，避免过小转弯半径导致物料倾倒。设备安装时需保证入料端与上游直线输送机的出料端精准对接，出料端与下游设备的接料位置高度匹配，支腿调平后锁紧固定即可投入使用，可直接嵌入现有生产流水线中，无需对原有产线做大规模改造，适配性较强。
