横河式U型弯管法兰连接流体计量装置

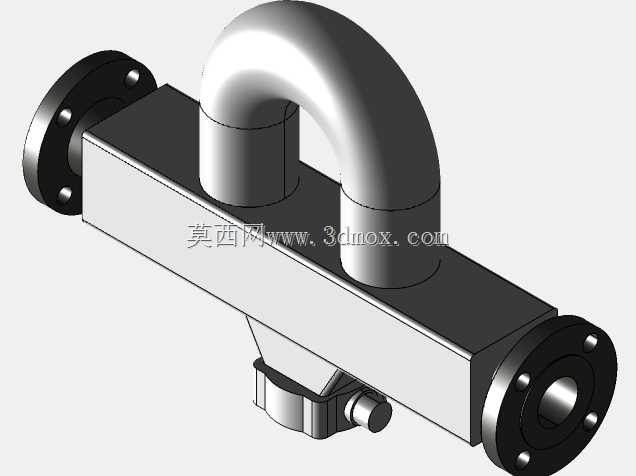

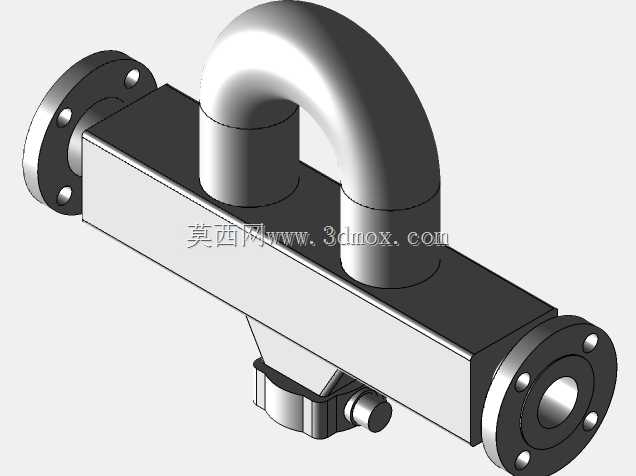

　　在化工流体输送、市政供水干线、工业循环水系统以及中小型换热机组的管路布设场景中，这类带U型弯管结构的流体计量组件是管路系统中兼顾流向调整与参数采集的核心配套部件，区别于直管段安装的传统计量件，它通过U型弯的流道转向设计，能在有限的管路安装空间内完成流体的折返导流，同时依托下部集成的计量检测模块，实时采集管内流体的瞬时流量、累计通流总量等核心运行参数，不需要额外在管路上单独开孔加装旁路检测组件，能大幅缩减管路系统的整体安装占空比。从结构设计逻辑来看，主体采用矩形截面的通流主体搭配等径U型弯管的组合，两端采用凸面带颈法兰作为管路连接接口，法兰盘上均匀布设的螺栓孔能匹配同压力等级的工业管路法兰安装标准，安装时不需要额外加工过渡接头，

　　直接通过螺栓副配合密封垫片就能完成与上下游管路的刚性连接，密封面的压紧力分布均匀，能在常规中低压流体输送工况下保持稳定的密封性能，避免跑冒滴漏问题。U型弯管与主体通流腔的衔接处采用圆弧过渡结构，没有直角突变的流道边界，能大幅降低流体转向过程中的局部阻力损失，减少流体在弯管处形成涡流、气蚀的概率，既可以降低管路输送过程中的动力损耗，也能避免长期涡流冲刷导致的管壁局部磨损失效，延长组件的整体使用寿命。下部集成的计量模块采用快装式结构与主体通流腔连接，模块的检测探头直接伸入通流腔内部，与流体直接接触完成参数采集，这种嵌入式的安装结构不需要额外设置引流旁路，计量数据的响应速度更快，检测精度受管路流态扰动的影响更小；

　　模块侧部预留的接线接口能直接对接工业现场的PLC采集系统或者现场数显仪表，运维人员不需要拆解管路主体就能完成检测模块的校准、更换作业，大幅降低后期运维的工作量。从安装边界维度考量，这类组件的整体外轮廓尺寸适配DN50至DN80区间的常规工业管路安装场景，两端法兰的端面间距、U型弯管的顶部凸起高度都经过标准化校核，安装时只需要在管路上预留对应长度的直线安装段，不需要额外调整周边管路的布设走向，U型弯的弯曲半径符合工业管路设计的曲率规范，不会因为弯管曲率过小导致流体通流能力下降。在实际工况适配性上，组件的通流内壁做了平滑处理，能适配清水、低粘度化工介质、循环冷却水等多种常规流体的输送计量需求，法兰连接结构能承受1.

　　6MPa级别的常规管路工作压力，满足绝大多数民用工业管路、厂区公用工程管路的运行压力要求。设计过程中针对U型弯与主体的连接焊缝做了结构加强处理，避免管路启停过程中的水锤冲击导致焊缝开裂，同时整体结构的重心落在两端法兰的连接轴线上，安装后不会对管路产生额外的偏载力矩，不需要额外加装支撑支架就能保持稳定的安装状态，能有效降低管路系统的辅件成本。在实际选型应用中，这类组件尤其适合安装空间局促的管井、设备夹层内的管路布设场景，不需要像传统直管式计量装置那样预留数倍管径的直管稳流段，U型弯自身的流道结构就能起到一定的稳流作用，保障计量模块的检测精度，同时兼顾管路转向的功能，相当于把一个90度弯头组和一个流体计量装置整合为一个整体组件，减少了管路系统的连接节点数量，也就相应降低了管路泄漏的风险点，对于提升管路系统的整体运行可靠性有明显的帮助。
