三通道锥筒式流体分路导流结构

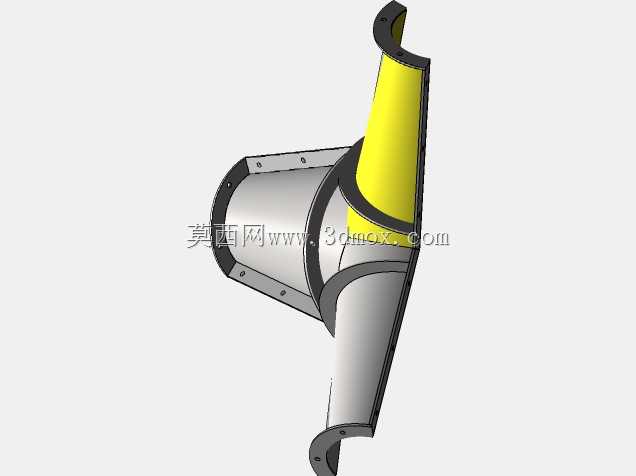

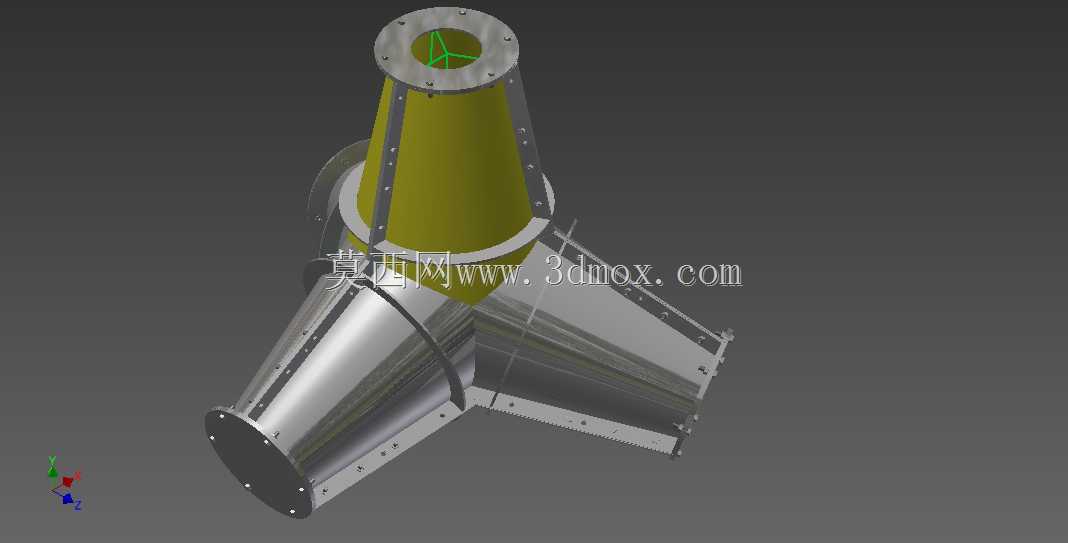

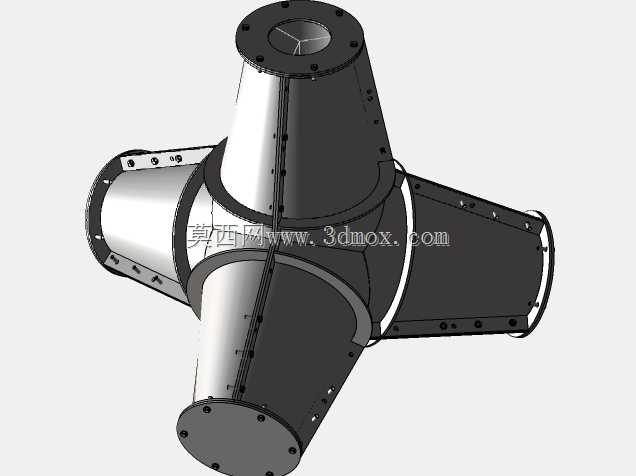

该结构主要应用于粉体输送、通风除尘、工业废气收集等需要单路介质分流至三个独立支路的管路系统中，作为管路系统的核心分流节点，可实现上游单一管路内的气体、粉状颗粒等介质均匀分配至三个下游支路，避免介质在分流位置出现涡流、积料、压损过大等工程常见问题。从结构设计来看，主体采用三段变径锥筒呈120度周向均布拼接而成，上游端为统一的圆形法兰接口，可直接对接上游主管道，三个下游支路末端同样配置标准法兰盘，能够与同规格的下游管路快速实现螺栓连接，无需额外制作过渡转接件，大幅降低现场安装的适配成本。设计阶段充分考虑了钣金加工的工艺可行性，锥筒段采用薄壁板材卷制后焊接成型，所有拼接焊缝均沿锥筒母线方向布置，既减少了焊接变形量，也能降低介质流经内壁时的阻力，锥筒外壁设置的纵向加强筋条，可在薄壁结构基础上提升整体刚性，避免设备运行过程中因管路风压、物料冲击出现结构震颤或变形。安装边界方面，三个支路的中心轴线处于同一水平面，相邻支路轴线夹角严格控制为120度，安装时需保证上游主接口的轴线处于竖直方向，三个支路接口的端面平行度需控制在合理公差范围内，避免对接管路时出现强制装配产生的内应力。接口法兰的螺栓孔采用跨中均布设计，可适配不同安装方向的管路对接需求，整体结构的外部轮廓无突出尖锐结构，能够在紧凑的管路布置空间内完成安装，无需预留过大的操作检修空间。结构内壁做平滑过渡处理，在三个锥筒交汇的中心位置做圆弧导角处理，避免介质流经时出现直角碰撞导致的动能损耗，同时也能减少粉状物料在分流位置的堆积残留，降低长期运行后的管路堵塞风险。针对不同工况的使用需求，该结构可通过调整板材厚度、锥筒锥角、接口法兰规格来适配不同流量、不同压力等级的管路系统，整体结构无活动部件，运行过程中无需额外维护，可靠性远高于带活动调节部件的分流装置，适合在连续运行的工业管路系统中长期使用。
