带线水晶头网络连接接头结构设计

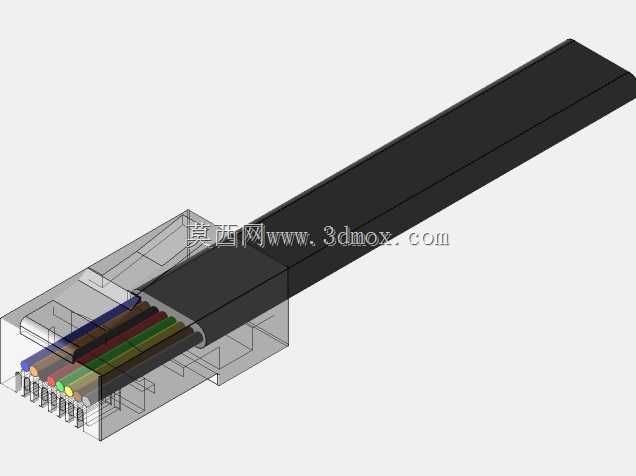

这款RJ45接头是结构化布线系统里最常用的端接部件，日常在办公局域网搭建、家庭宽带入户布线、数据中心机柜跳线、工业以太网设备连接、安防监控网络部署等场景中随处可见，它承担着将双绞线线缆与网络设备端口进行物理连通、保障电信号稳定传输的核心作用，是实现有线网络数据交互不可或缺的基础连接元件。从功能特性来看，这款接头采用透明绝缘外壳搭配内置8芯接触金手指的结构，能够精准匹配标准RJ45端口的触点排布，每一根线芯对应独立的接触引脚，压接完成后引脚刺破线芯绝缘层与铜导线紧密接触，可稳定传输百兆、千兆乃至更高规格的网络信号，接头尾部的线缆护套采用应力缓冲设计，能够减少线缆弯折对接头端接部位的拉力损伤，提升反复插拔场景下的使用寿命。在设计思路上，这款模型完整还原了成品压接式RJ45插头的内部结构，不仅呈现了外部的插头壳体、卡扣弹片、尾部护套的外形，还清晰展示了内部8根不同色标线芯的排布顺序、接触引脚的固定位置、线芯与引脚的压接配合关系，弹片的倾斜角度、壳体的卡位凸起都完全参照通用RJ45接头的实际结构设计，能够直观呈现网线压接后的内部状态，可用于网络布线教学、接插件结构演示、布线方案可视化展示等场景。从外形尺寸与安装边界来看，这款接头的插接端完全符合标准RJ45接口的尺寸规范，可直接适配交换机、路由器、网卡、配线架等所有带标准RJ45端口的设备，接头整体的长宽高尺寸与常规非屏蔽水晶头一致，尾部护套的直径适配常见的超五类、六类非屏蔽双绞线，压接完成后接头突出设备端口的长度符合常规布线的空间要求，不会出现相邻端口卡位干涉的问题，弹片的按压行程也符合实际使用的手感需求，插拔时无需额外预留过大的操作空间，能够适配高密度配线架、紧凑设备端口等多种安装场景。
