管状胶体铅酸储能电池三维结构设计

　　在通信基站后备供电、离网光伏储能系统、工矿企业应急电源配套场景中，管式胶体铅酸电池是应用占比极高的储能单元，这类产品的三维结构设计需要兼顾极板排布合理性、壳体密封可靠性、安装适配通用性多维度工程要求，本次呈现的管状GEL结构铅酸电池三维模型，完全还原量产产品的实际结构特征，可直接用于储能系统集成阶段的布局校核、安装支架设计、配套母线排布参考。从实际使用场景来看，这类管状胶体电池多应用在环境温度波动较大、维护条件有限的户外站点，相比普通平板极板铅酸电池，管状极板的结构设计能大幅降低活性物质脱落概率，胶体电解质的填充方式也能避免电解液分层问题，循环使用寿命比常规开口式铅酸电池高出40%以上，设计阶段需要充分考虑这些功能特性对应的结构细节。

　　模型构建过程中，首先还原了管状极板的核心排布结构：每根正极板采用压铸铅合金骨架外套排管的结构，极板间距严格按照量产产品的极群装配压力设定，保证极群装配后不会因为运输振动出现极板错位，同时预留了足够的胶体灌注流道，避免生产阶段出现胶体填充空洞。壳体部分采用高强度ABS工程塑料的壁厚设计，侧壁的加强筋排布完全匹配实际产品的抗冲击要求，电池盖与壳体的密封槽结构、端子出线的密封结构都做了1:1还原，能直观看到密封胶的填充区域、端子的铜嵌件安装位置，方便做配套接线端子的干涉检查。

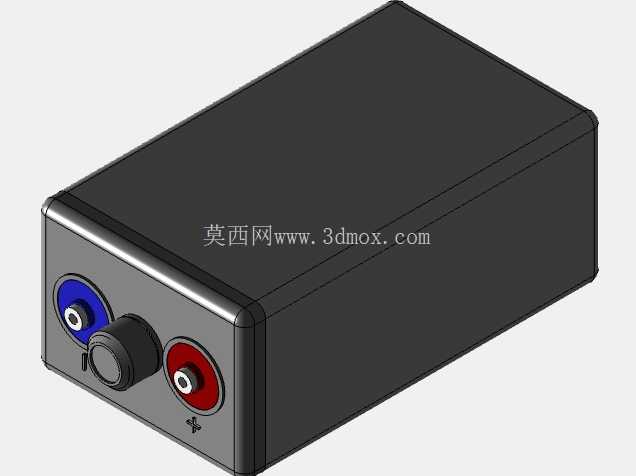

　　从安装边界来看，模型还原了电池底部的标准安装定位槽，可适配行业通用的电池架安装尺寸，电池端子的高度、极柱间距都符合铅酸电池的通用安装规范，做系统集成时不需要额外调整母线的折弯半径就能直接适配。外形尺寸方面，模型严格按照6OPzV300规格电池的实际尺寸构建，长度、宽度、高度方向的公差控制在±1mm范围内，电池提手的安装位置、排气阀的凸起高度都做了精准还原，在做电池柜分层布局时，可以直接用这个模型做堆叠间隙校核，预留出足够的接线操作空间、散热通风间隙。

　　设计思路上，没有做多余的结构简化，极群内部的汇流排走向、跨桥连接结构都做了可视化呈现，能清晰看到单格电池之间的连接路径，方便做电池内阻仿真、热场分布分析时提取结构参考；壳体侧壁的液位标记线、极性标识的凸起结构也都保留，在做整机BOM统计、装配工艺模拟时可以直接识别对应部件。不同于很多简化的电池模型只做外部壳体轮廓，这个模型把内部极群的排布比例、隔板的厚度、胶体填充的空间都做了准确还原，在做储能系统的抗震仿真分析时，可以直接赋予各部件对应的材料属性，模拟实际运输、地震工况下的结构应力分布，提前验证壳体强度、极群固定结构的可靠性。对于需要做储能电站三维布局、通信电源柜结构设计的工程师来说，这个模型可以直接导入装配环境，不需要二次修正尺寸就能完成布局，避免因为模型尺寸偏差导致后期安装时出现端子干涉、柜门无法关闭、母线长度不足等问题；对于电池生产企业的结构设计人员来说，模型里的密封槽结构、极板排布方式也可以作为同规格产品设计的参考，对比不同结构方案的装配便利性。
