电力线路用Burndy型接地连接组件结构设计

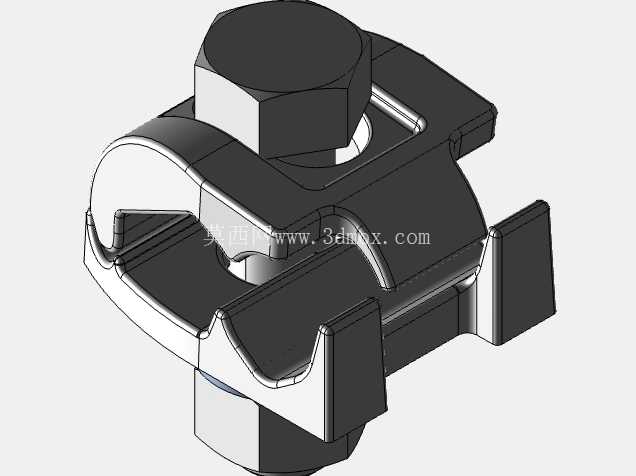

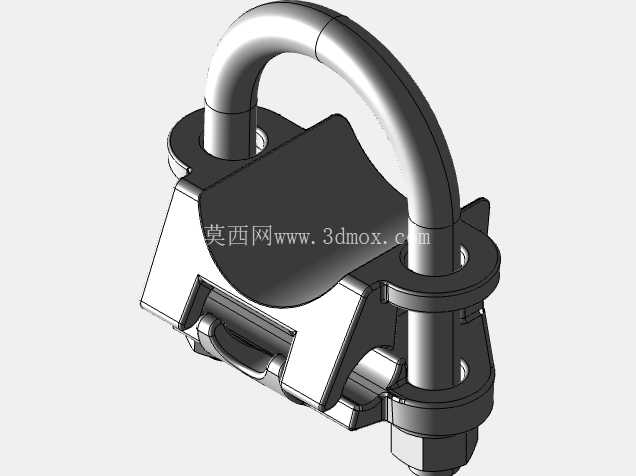

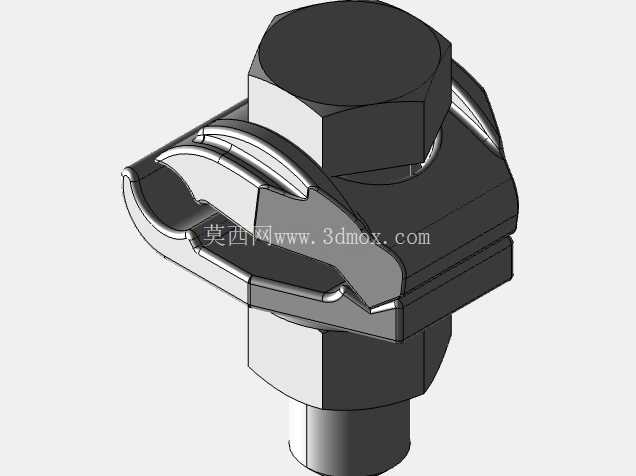

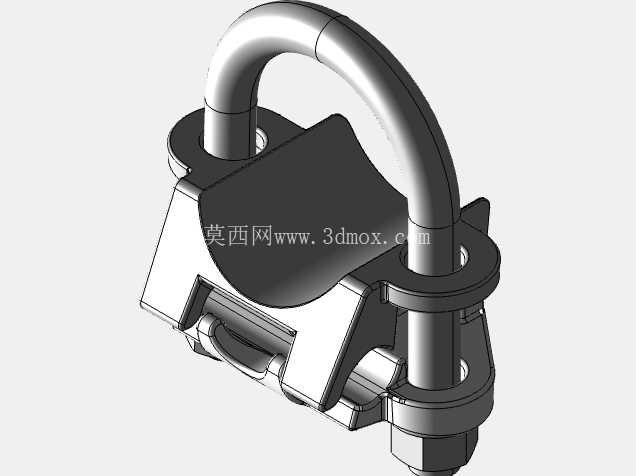

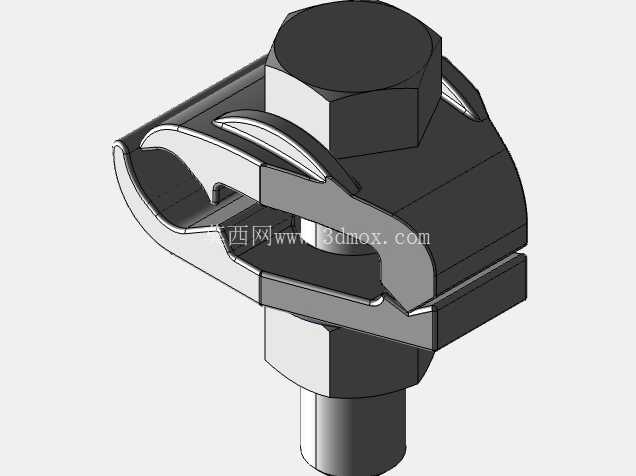

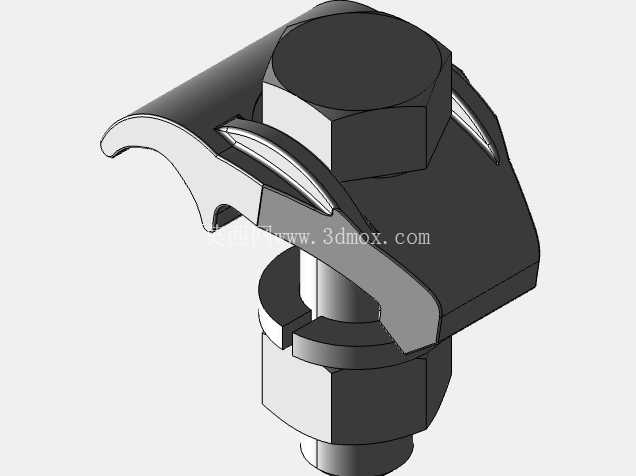

　　在输配电线路、变电站接地系统以及电力设备的等电位连接场景中，接地组件是保障设备运行安全、人员作业防护的核心基础零件，本次拆解的Burndy型接地连接结构，正是针对户外严苛电力工况开发的专用导电连接件。不同于普通民用接线端子，这类接地组件需要同时满足大载流导通、长期户外抗腐蚀、安装便捷免维护、机械连接抗振动松脱的多重要求，在电力变压器中性点接地、架空线路杆塔接地引下线连接、高压设备外壳等电位跨接场景中应用广泛。

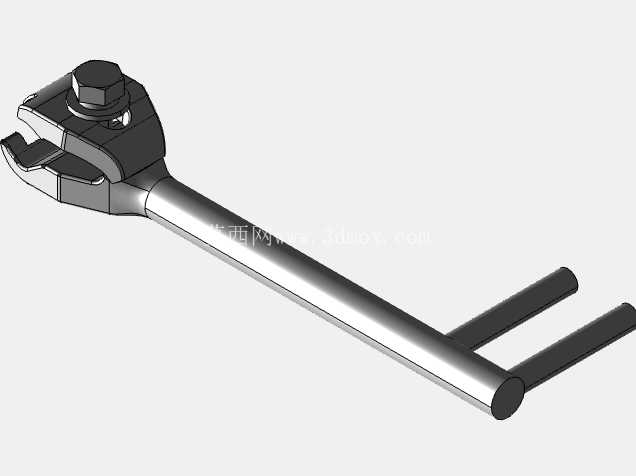

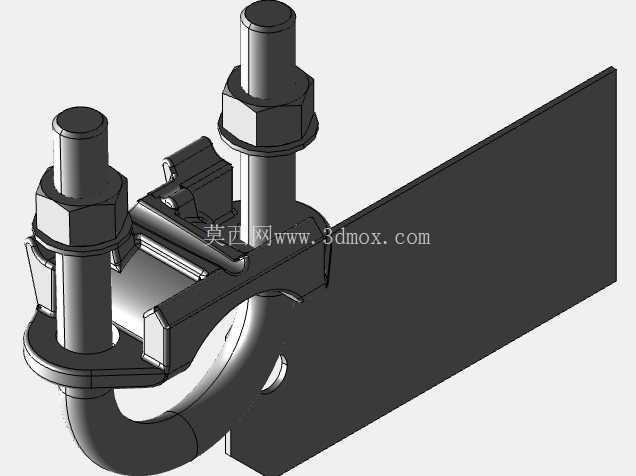

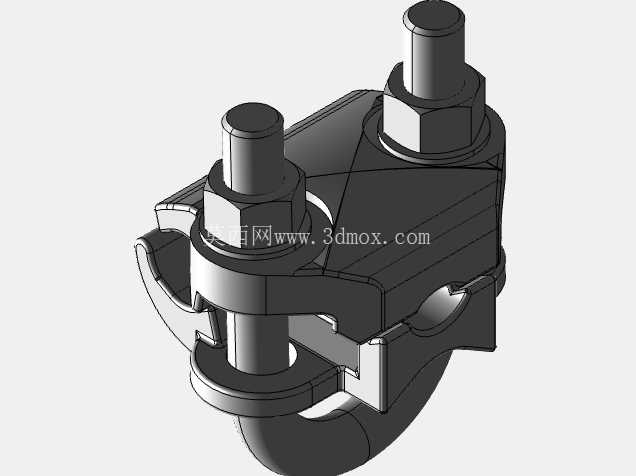

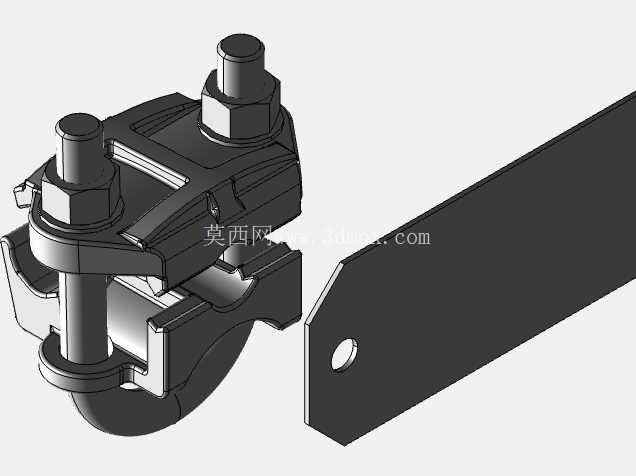

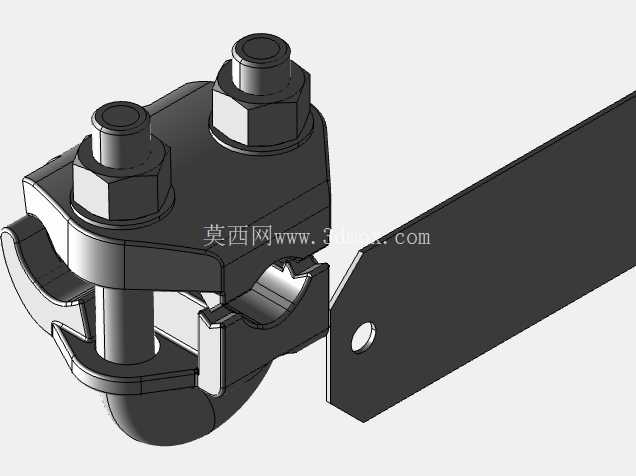

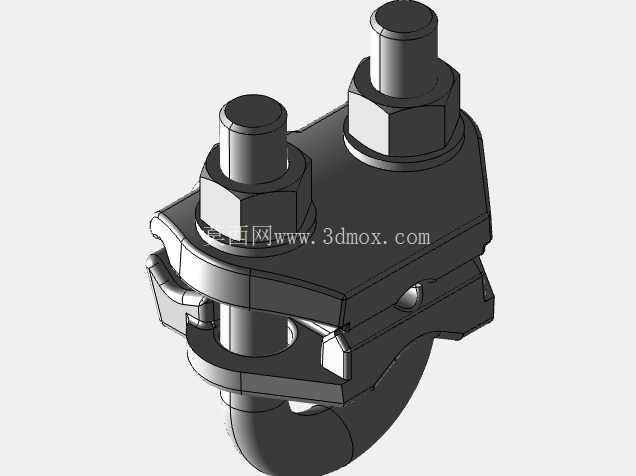

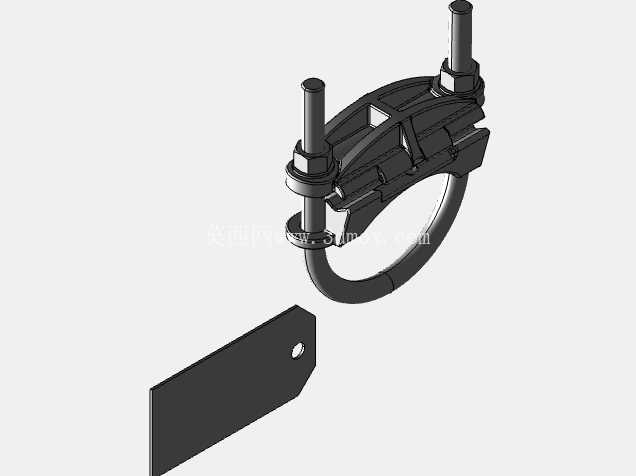

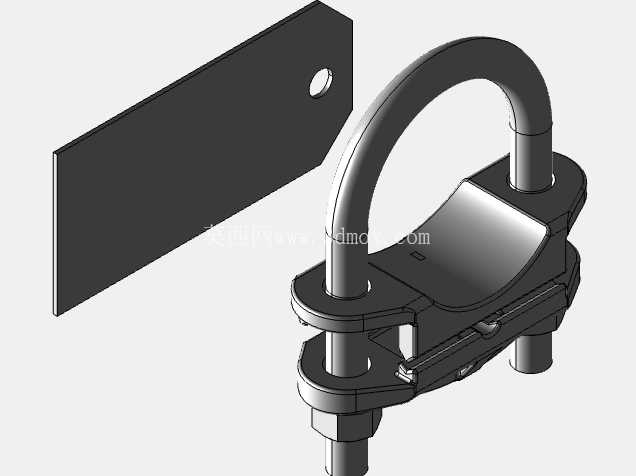

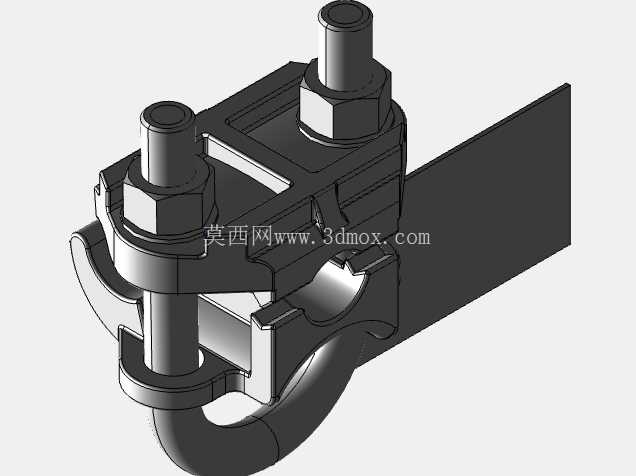

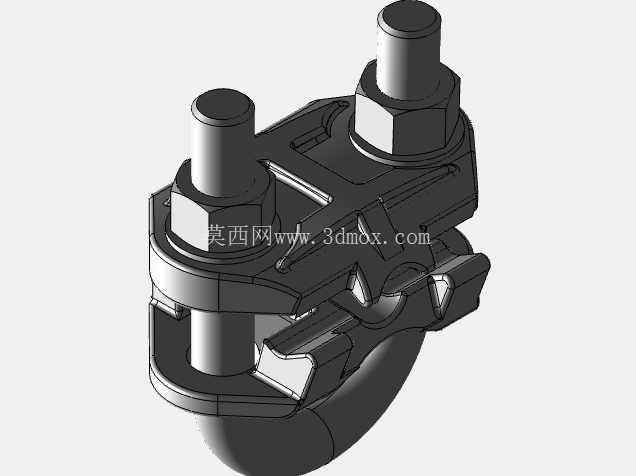

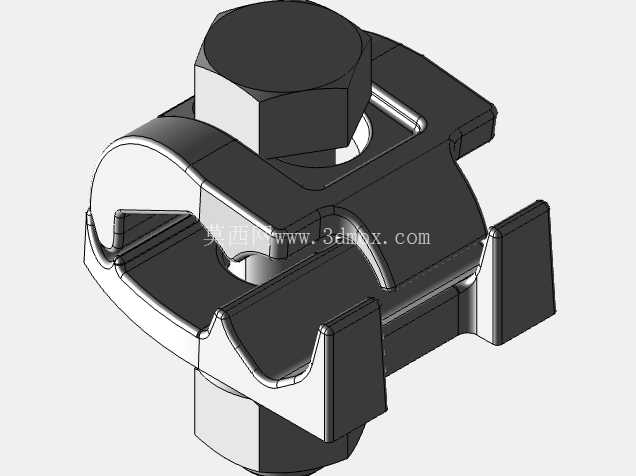

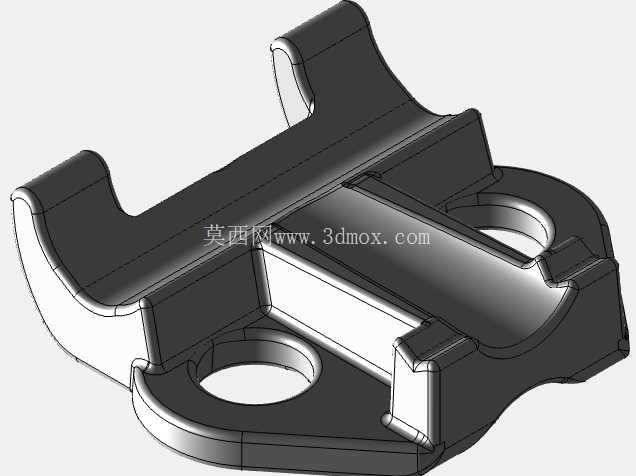

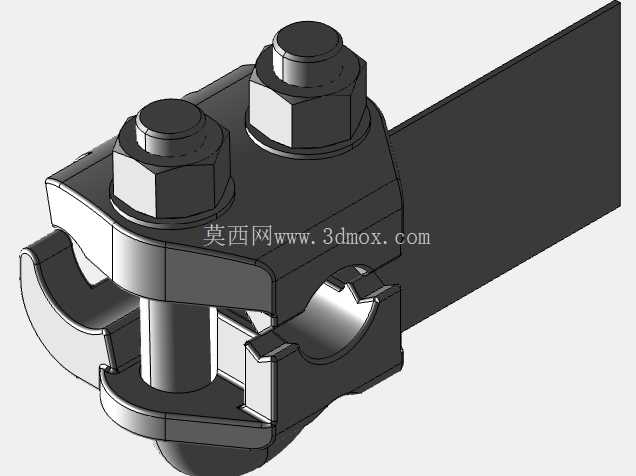

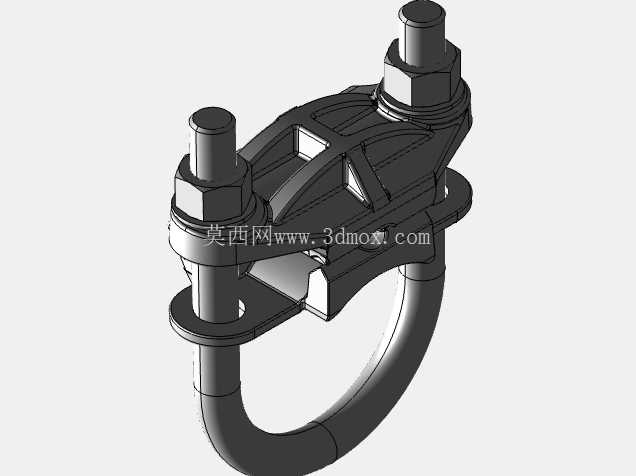

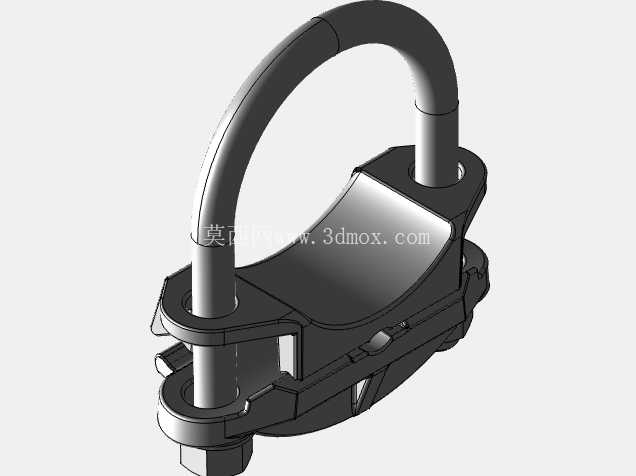

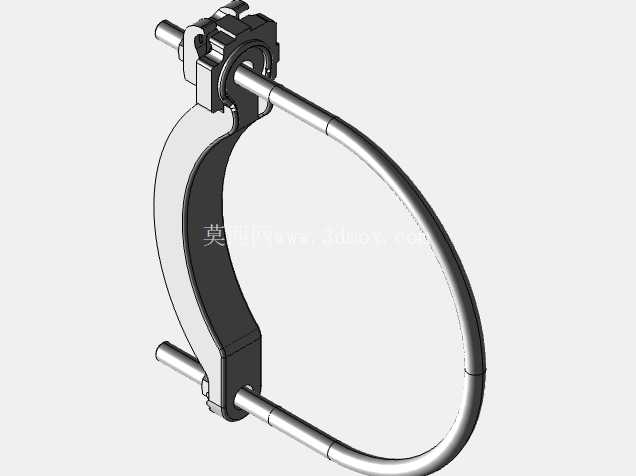

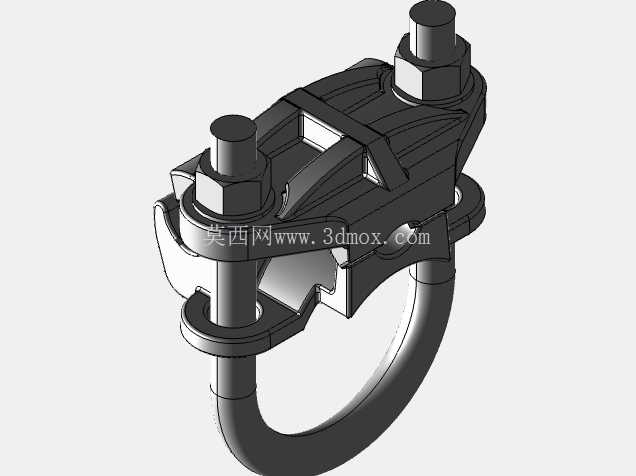

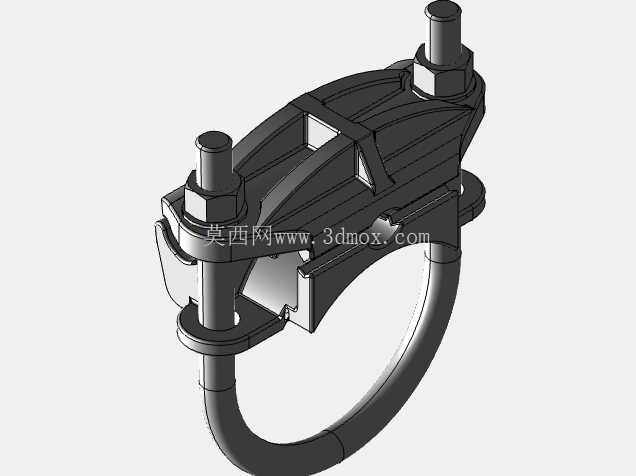

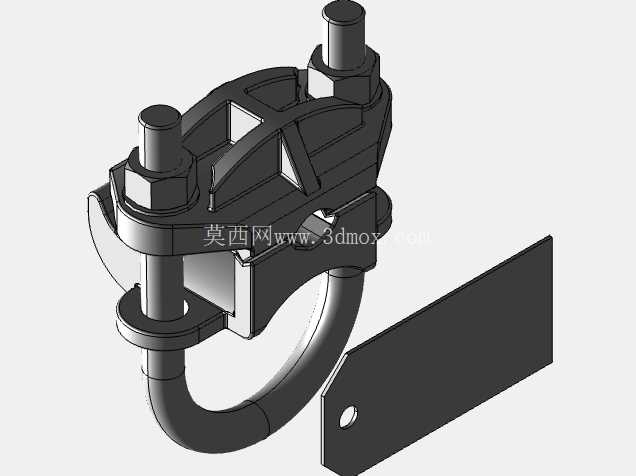

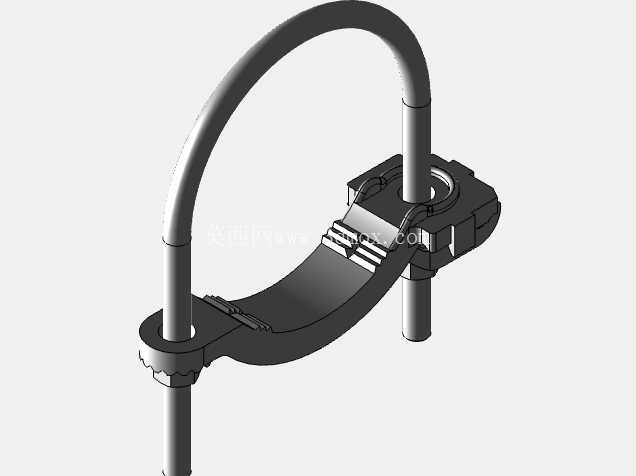

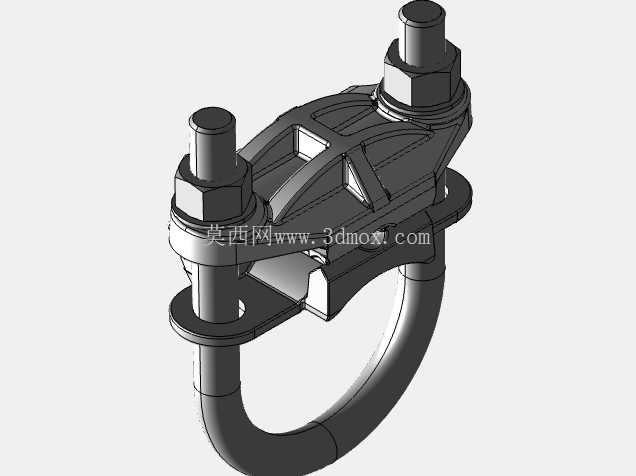

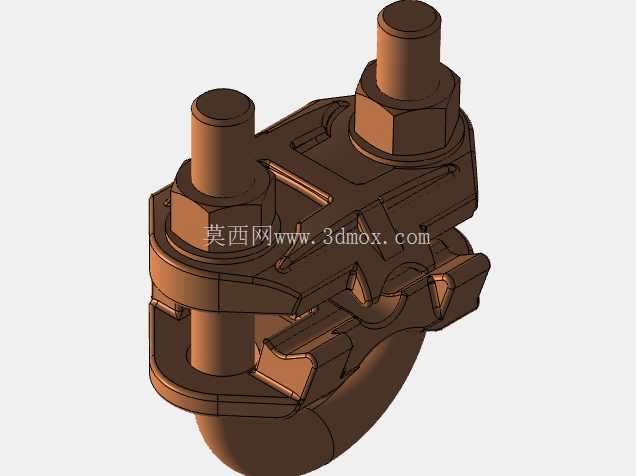

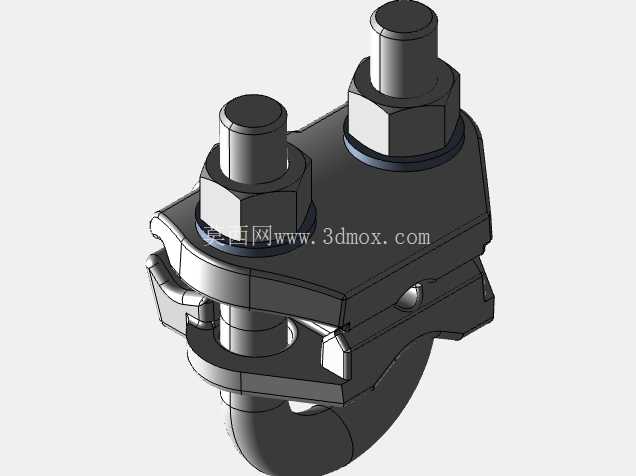

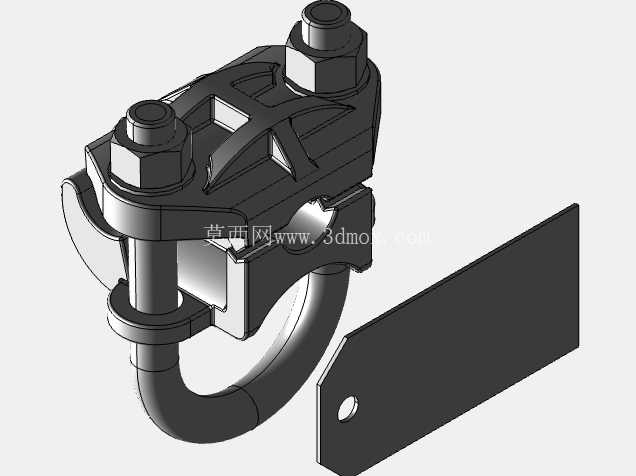

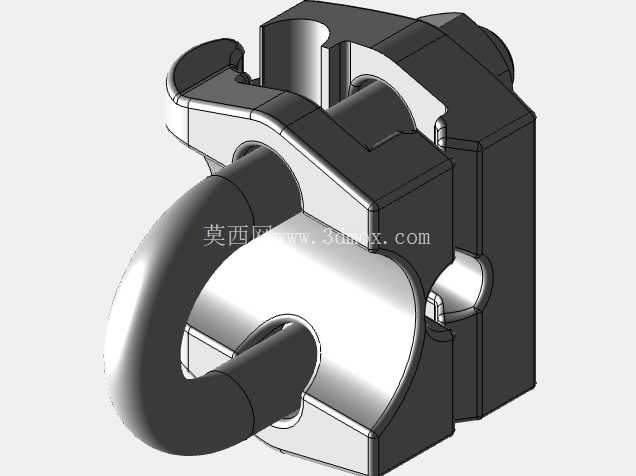

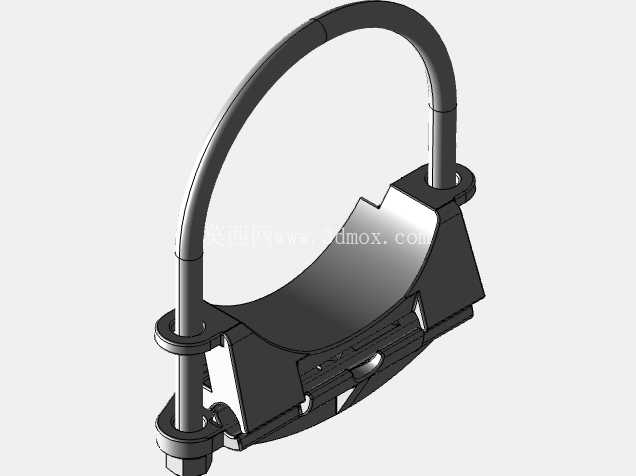

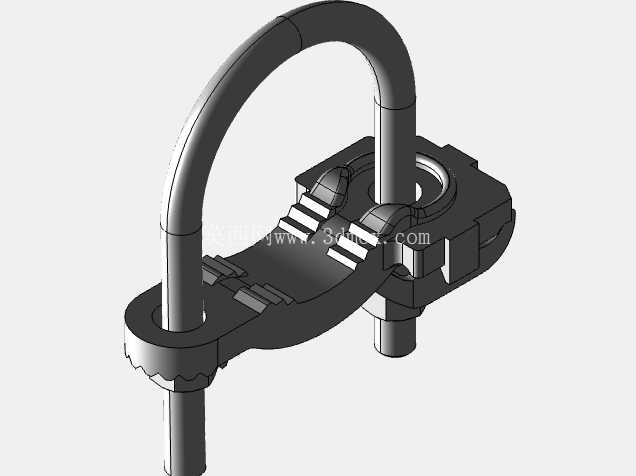

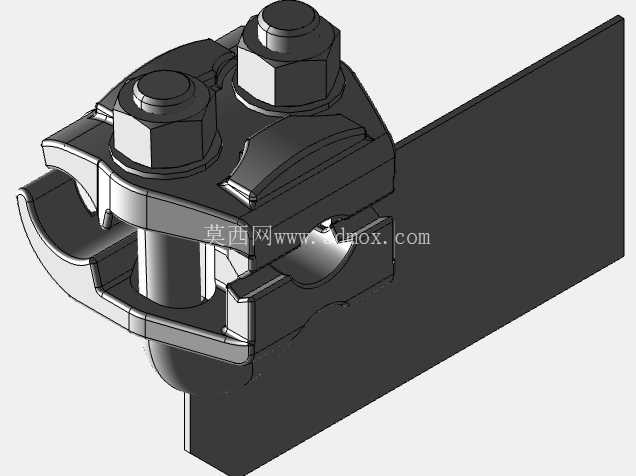

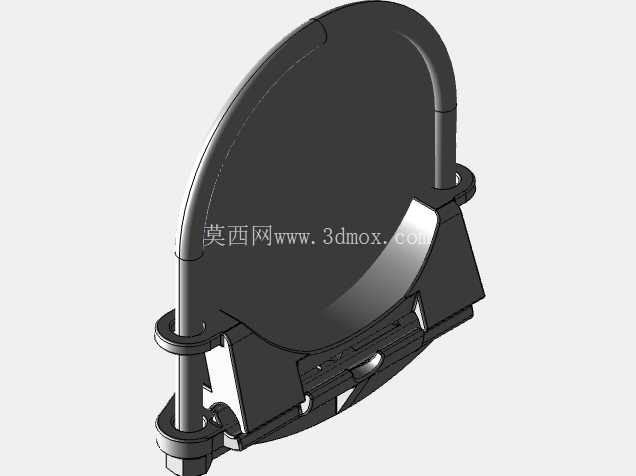

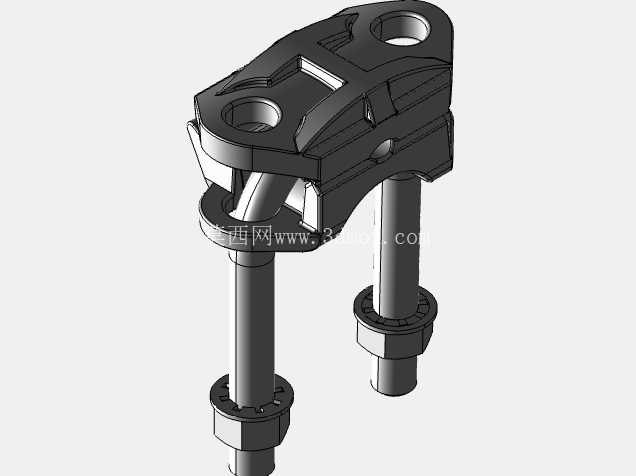

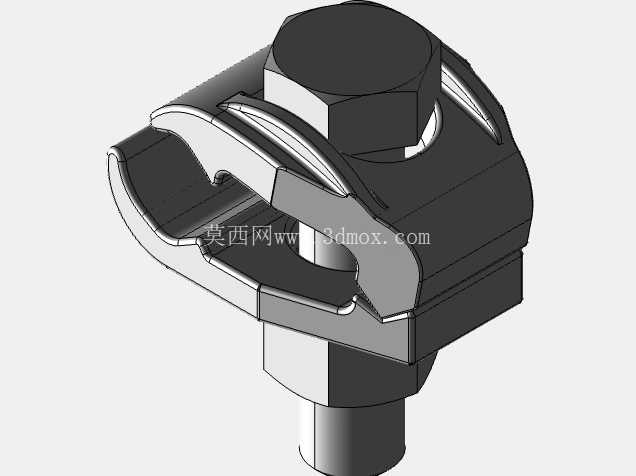

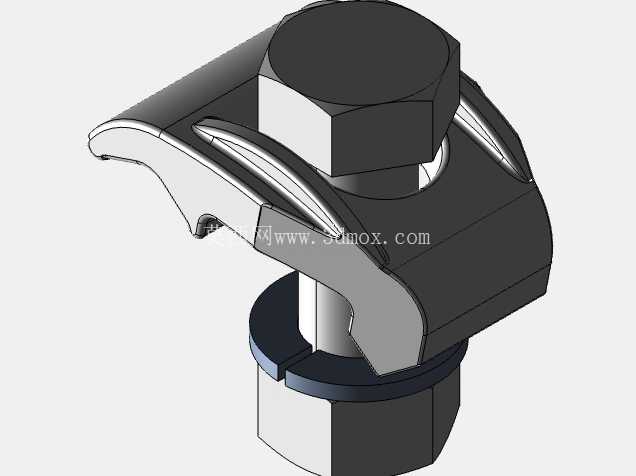

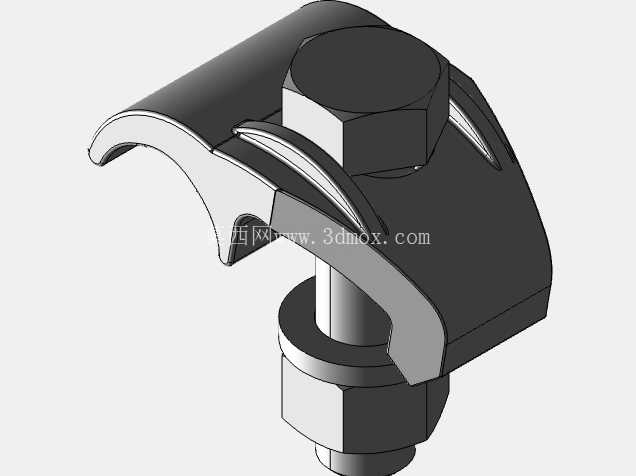

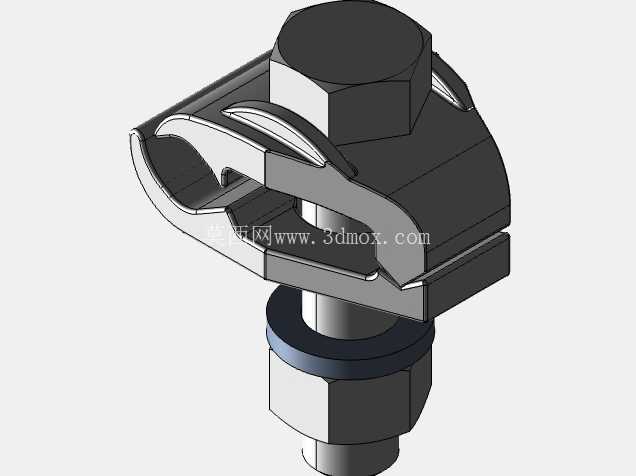

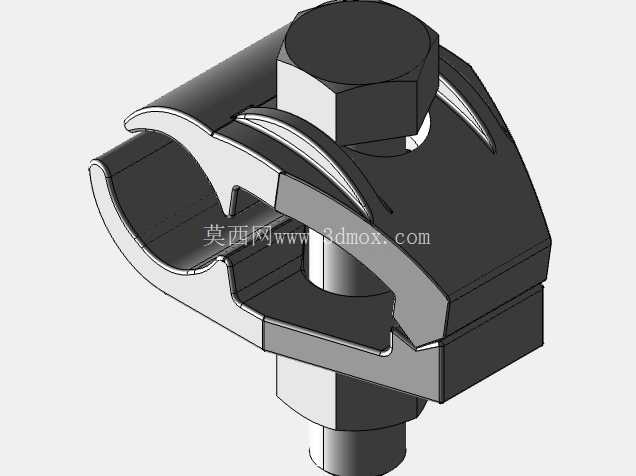

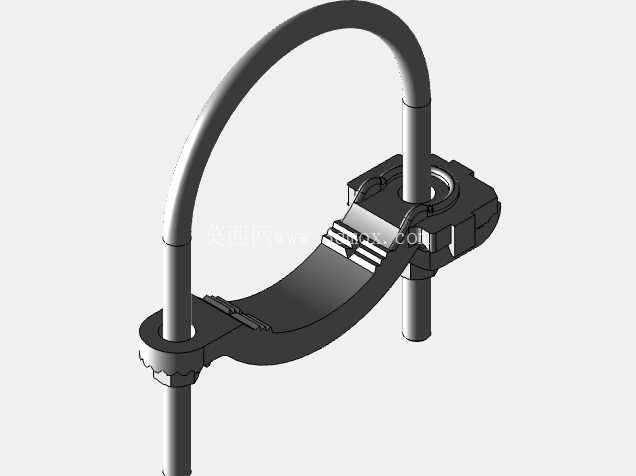

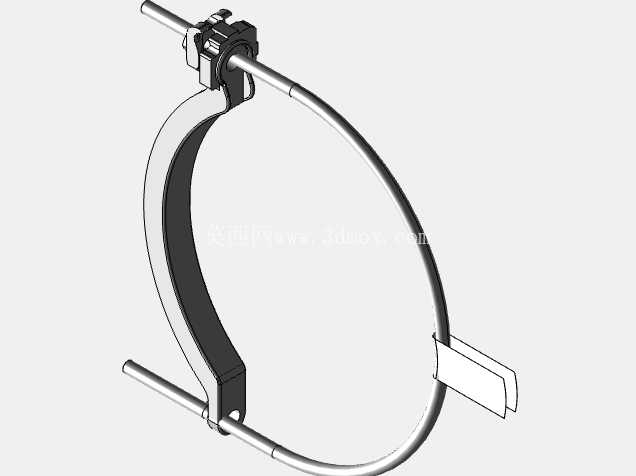

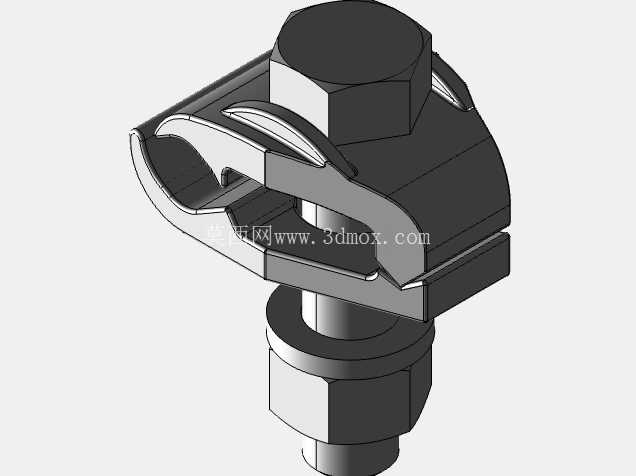

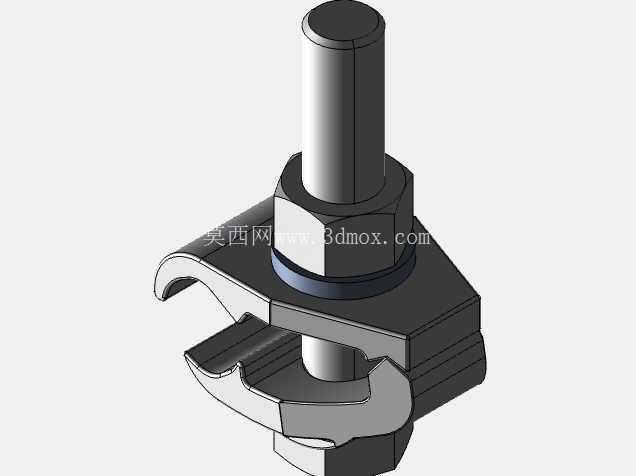

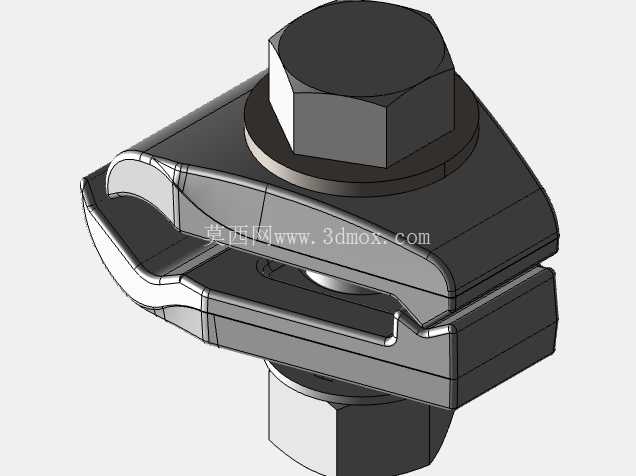

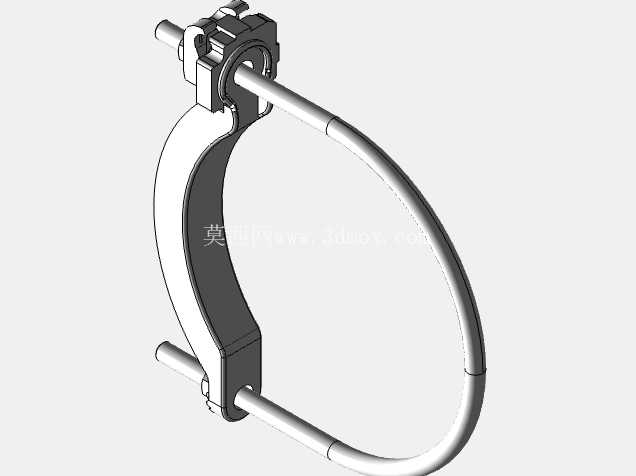

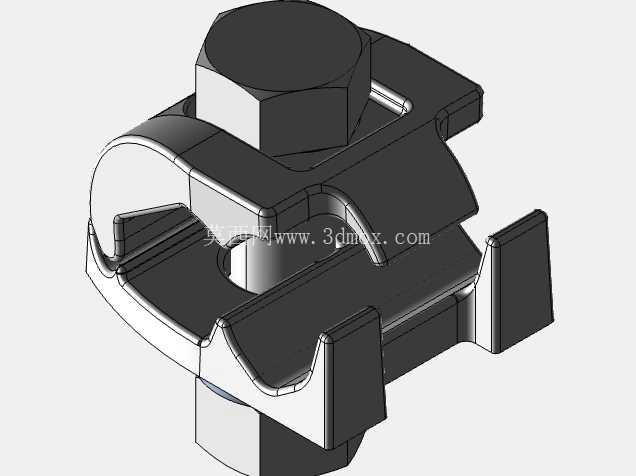

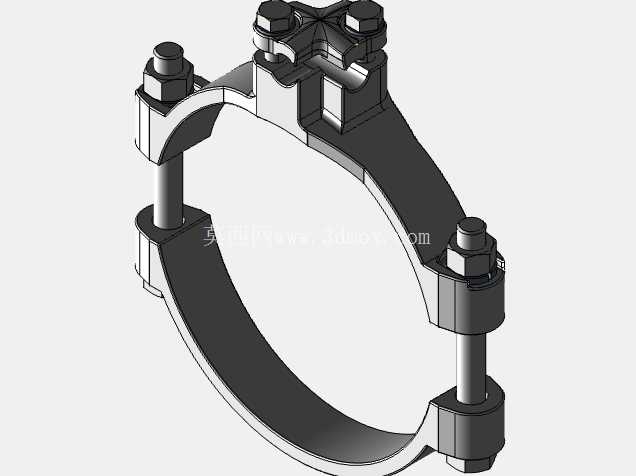

　　从结构设计逻辑来看，该组件采用夹体与接线端子分体组合的形式，夹体部分采用对称双螺栓压紧结构，两个带六角头的压紧螺栓沿夹体对称布置，配合下方的弧形抱合面，能够适配不同直径的圆钢接地极或者接地引下线，弧形接触面做了防滑齿纹处理，当螺栓施加规定扭矩时，齿纹会轻微嵌入导体表面，破除接触位置的氧化层，降低接触电阻，避免长期运行中因为接触面氧化导致的接地点导通失效。夹体的铰接式开合结构，让安装时不需要将接地极从端部穿入，直接从侧面卡入后扣合锁止即可完成初步定位，大幅降低高空作业时的安装难度，尤其是在已投运的线路改造作业中，这种侧开式结构不需要拆解原有接地线路，就能完成接地组件的加装或者更换。

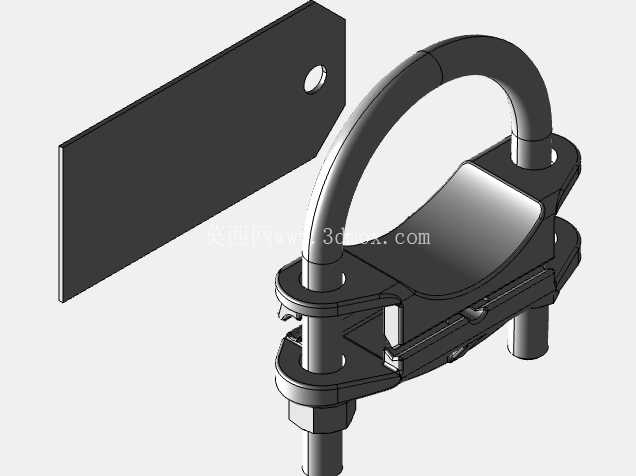

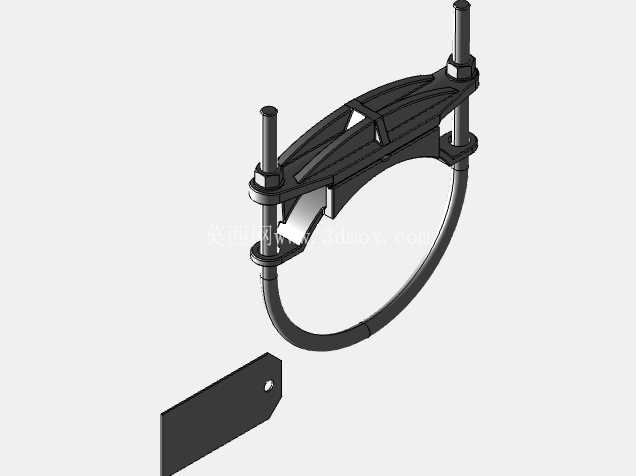

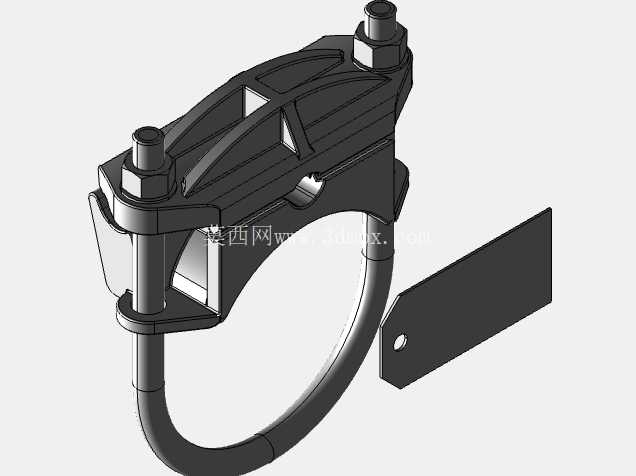

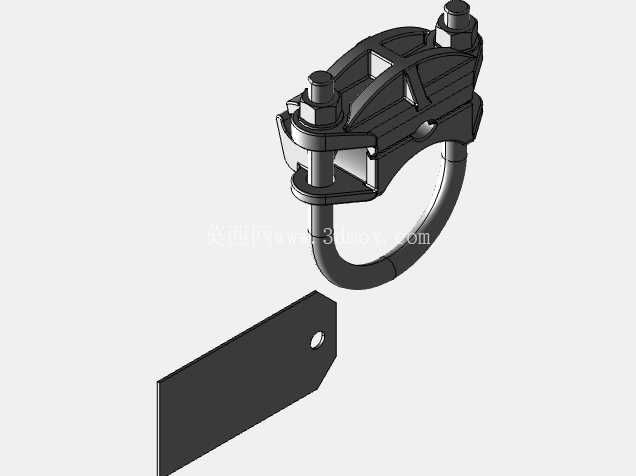

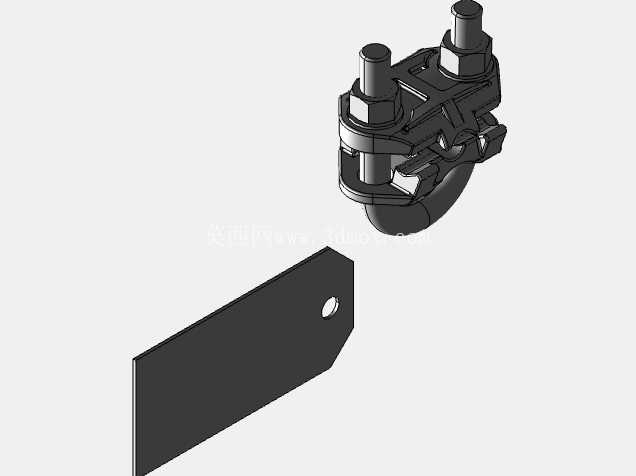

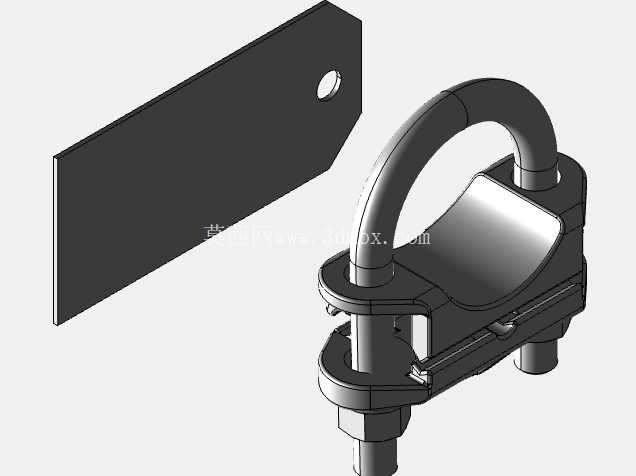

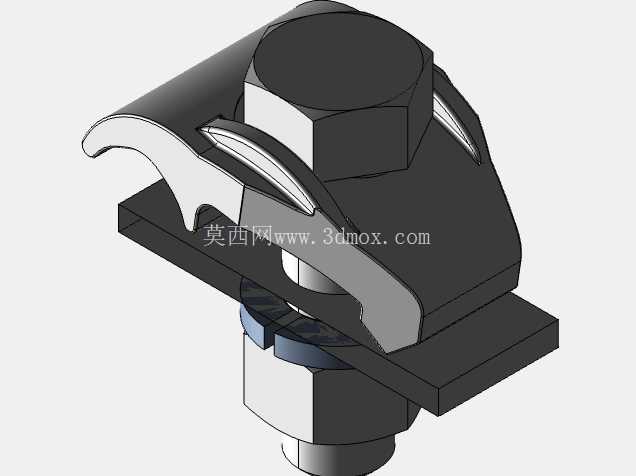

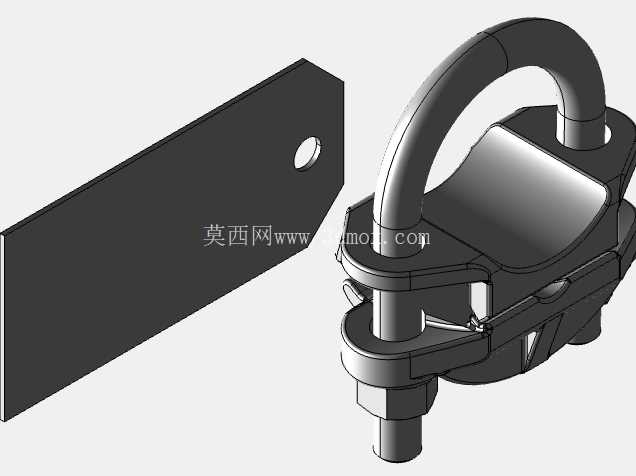

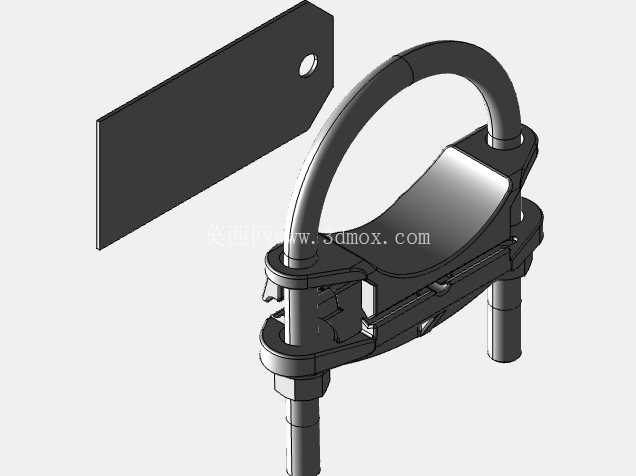

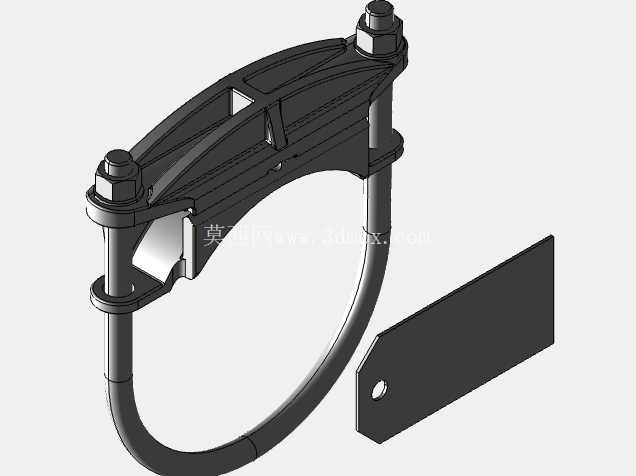

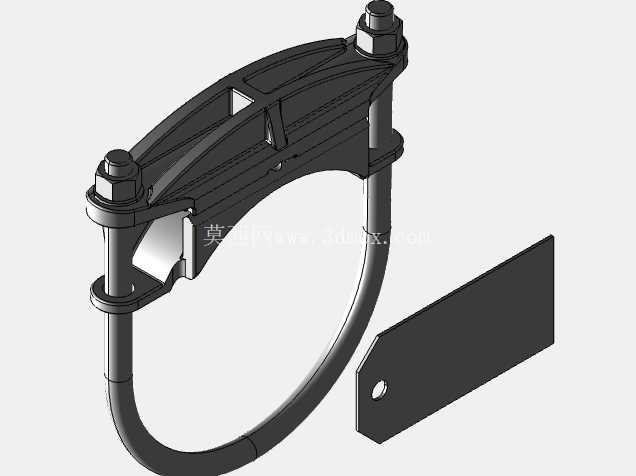

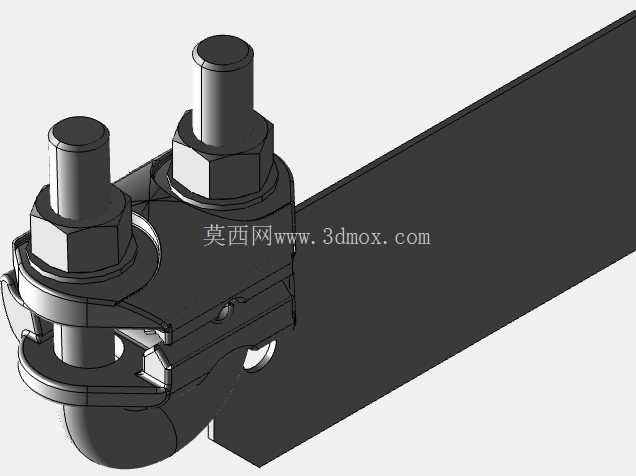

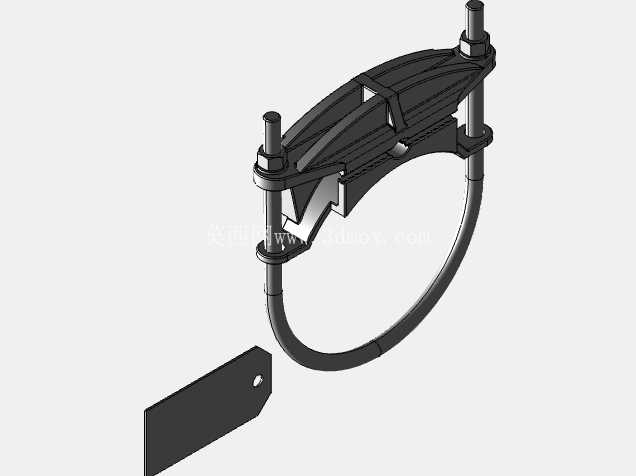

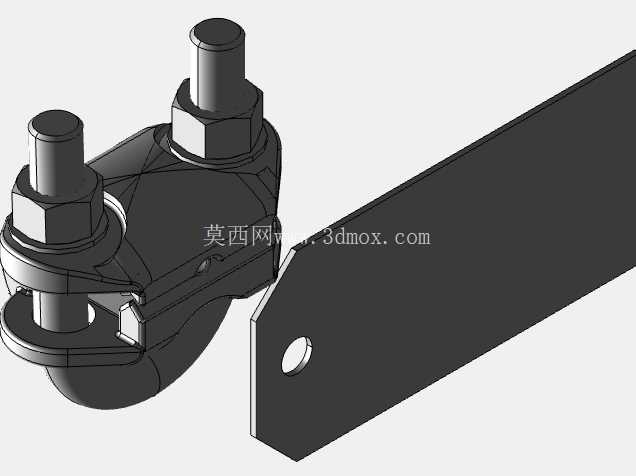

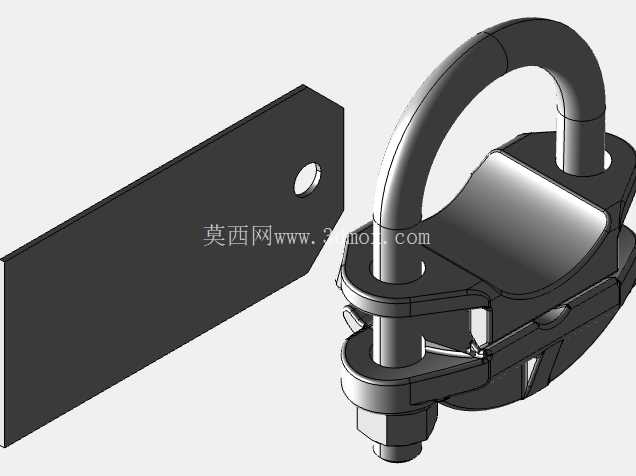

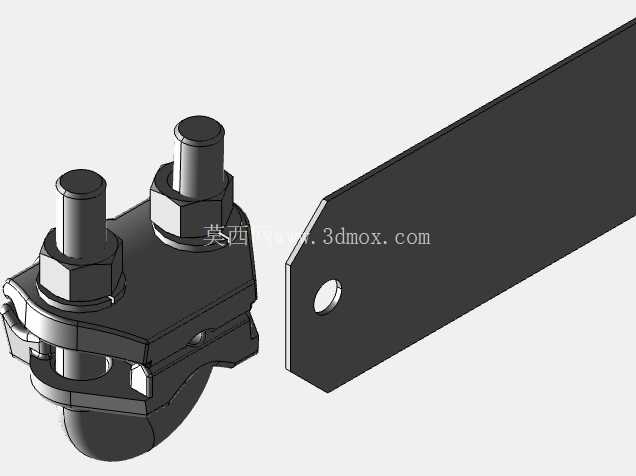

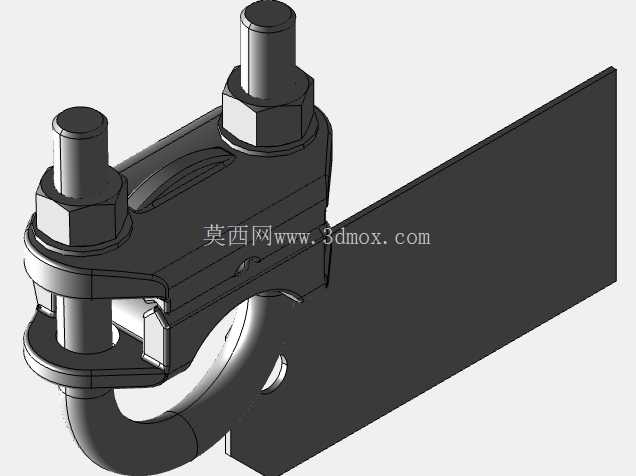

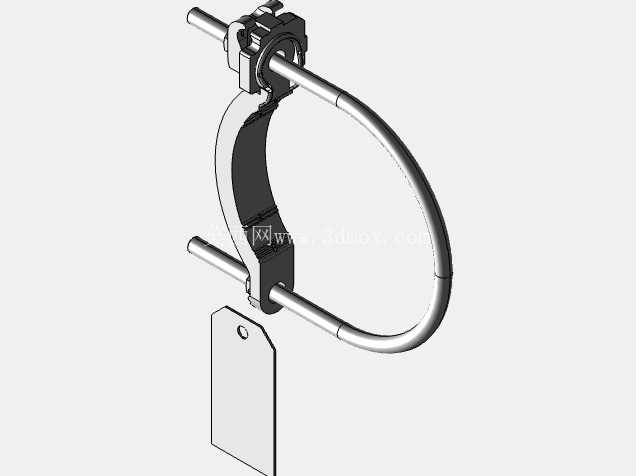

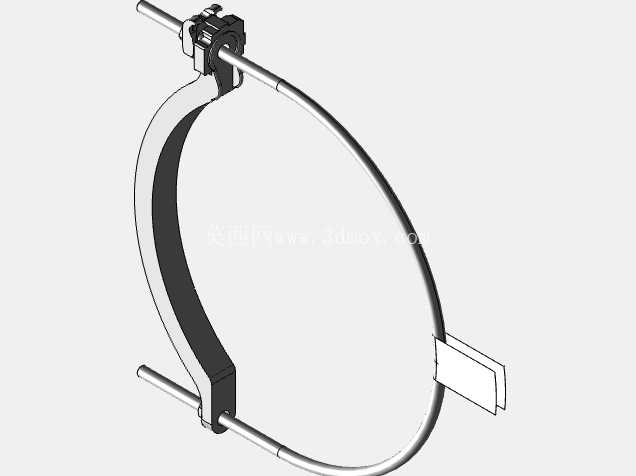

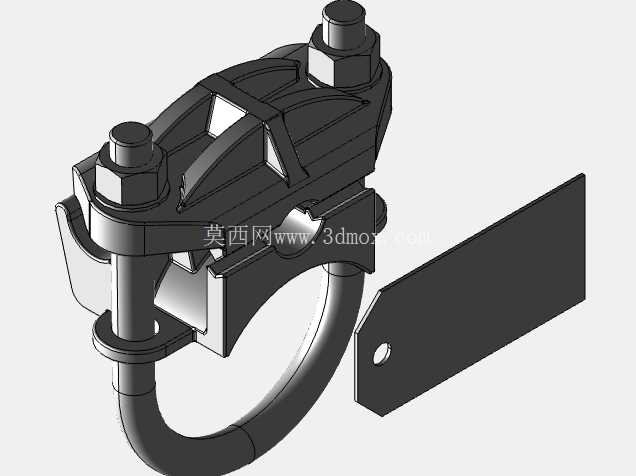

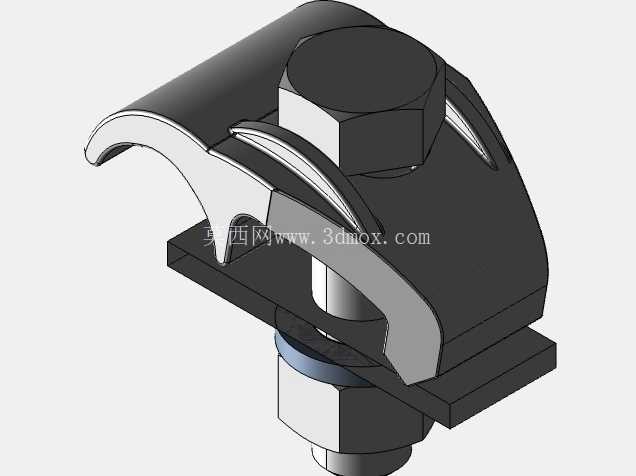

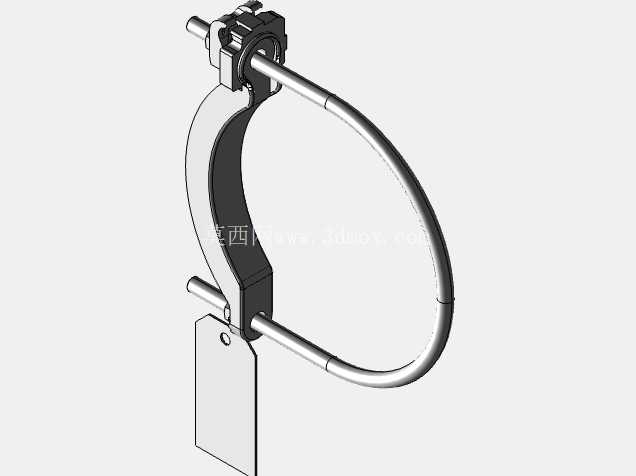

　　配套的平板式接线端子采用带单安装孔的直板结构，端子尾部与夹体的导电接触面做了平面铣削处理，保证两者结合时的接触面积最大化，端子板的厚度根据载流等级做了匹配设计，边缘做了倒角处理，避免安装时划伤作业人员，也减少尖端放电的风险。安装孔的位置与夹体的连接位做了公差匹配，保证螺栓紧固时端子不会出现偏移，整个导电通路的金属件均采用等电位材质设计，避免不同金属接触产生的电化学腐蚀，适配户外高温、高湿、高盐雾的运行环境。

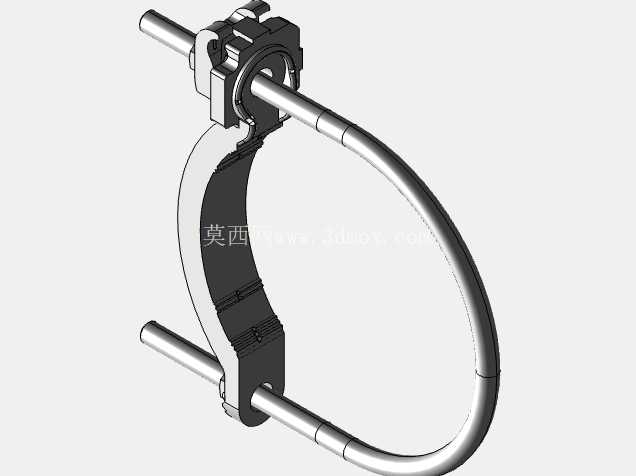

　　从安装边界来看，夹体的抱合范围覆盖常规接地圆钢的常用直径规格，双螺栓的压紧行程预留了足够的余量，即使导体表面存在轻微的锈蚀或者镀层凸起，也能通过螺栓的调节行程实现可靠压紧；接线端子的安装孔尺寸适配电力行业通用的接地螺栓规格，端子板的伸出长度满足接线时的线缆弯曲半径要求，不会因为端子过短导致线缆弯折角度过大出现线芯断裂的问题。整个组件的外形轮廓没有突出的尖锐棱角，所有螺栓的外露长度都做了限制，安装后不会出现影响其他设备布线的凸起结构，在紧凑的变压器接线仓内也能顺利布置。

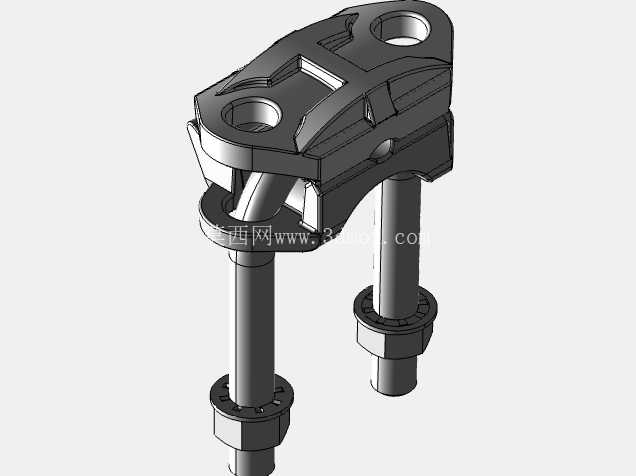

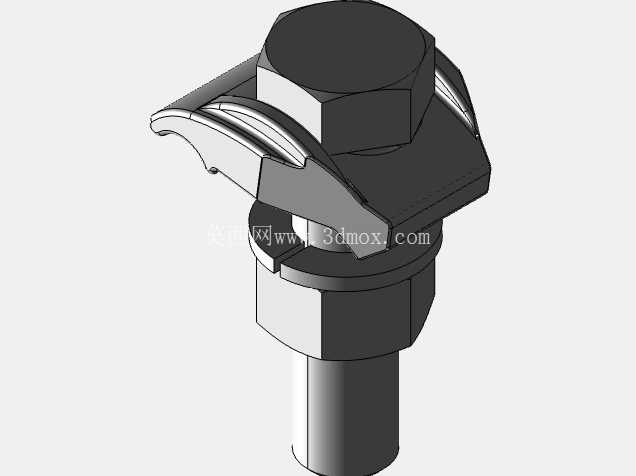

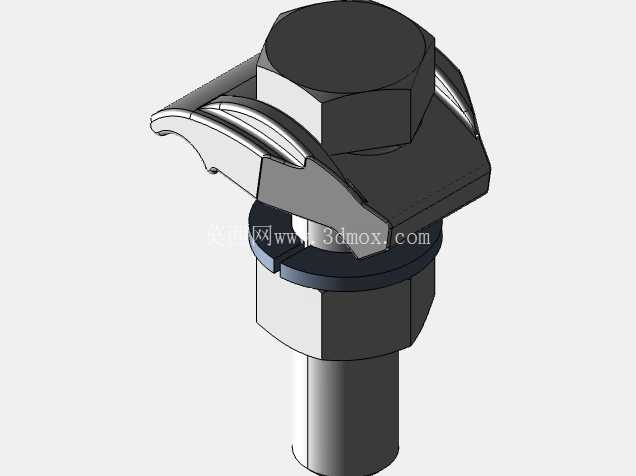

　　在功能特性上，该结构的机械防松设计是核心亮点，每个压紧螺栓都配套了加厚的平垫与防松弹垫，夹体上的螺栓孔位做了局部加厚处理，避免长期压紧后出现螺孔滑牙或者夹体变形的问题；夹体的锁合卡扣在螺栓完全紧固前会提供预紧力，防止安装过程中夹体从接地极上脱落，降低高空坠物的风险。导电接触面的设计充分考虑了长期载流的发热问题，足够的接触面积保证大故障电流通过时，接触面的温升在标准允许范围内，不会因为瞬时大电流导致接触面熔焊或者组件失效。

　　实际选型应用中，这类接地组件不需要额外定制加工，直接根据接地极的直径和载流要求匹配对应规格即可，安装时只需要常规的扭矩扳手就能完成作业，不需要特殊的专用工具，后期运维中只需要定期检查螺栓扭矩就能保证连接可靠性，大幅降低电力系统的接地运维成本。结构建模过程中，需要重点关注夹体铰接位置的配合间隙，既要保证开合顺畅，又不能因为间隙过大导致压紧时出现夹体偏斜，螺栓与螺孔的同轴度公差需要控制在合理范围内，避免紧固时出现螺栓别劲导致的预紧力不足；接触面的齿纹深度需要做参数化设计，过深会损伤导体的有效截面积，过浅则无法破除氧化层影响导电性能，这些细节参数的匹配，直接决定了接地组件在实际工况中的运行可靠性。
