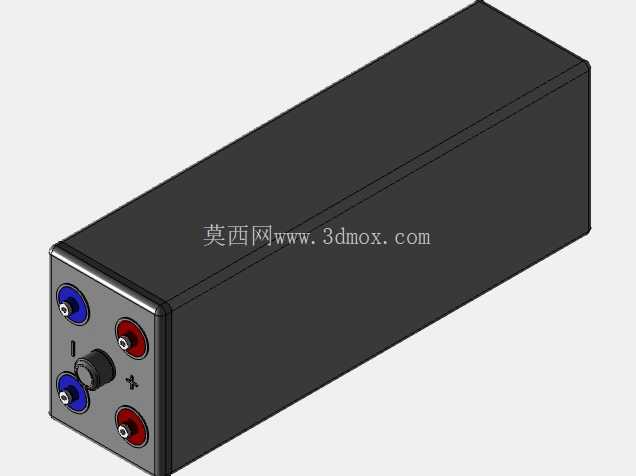

管状凝胶12OPzV1500铅酸储能电池结构

　　在通信基站后备供电、光伏离网储能系统、轨道交通信号备用电源这类对供电可靠性要求极高的场景中，铅酸储能电池的结构合理性直接决定了整套供电系统的冗余能力，管状凝胶结构的OPzV系列电池正是为这类长循环、低维护需求的场景开发的储能单元。这款12OPzV1500规格的铅酸电池，采用管式正极板搭配凝胶电解质的核心结构，区别于传统富液式铅酸电池的流动电解液设计，凝胶态的电解质会完全填充在极板与隔板的孔隙中，不存在游离电解液，因此电池可以实现卧式、侧式等多方向安装，不会出现电解液渗漏的问题，适配空间受限的储能柜、壁挂式电源舱等安装场景。

　　从结构设计逻辑来看，管式正极板的骨架采用铅合金压铸成型的排管结构，内部填充活性铅膏，外部套有多孔纤维排管，这种结构可以避免正极活性物质在长期充放电循环中脱落，相比平板式极板的循环寿命提升40%以上，适合浮充使用、年放电次数不超过50次的后备供电场景，也能适配充放电频次更高的循环储能场景。电池的外壳采用高强度ABS工程塑料注塑成型，壳体壁厚根据不同承压位置做了差异化设计，侧壁设置有加强筋结构，既可以承受内部凝胶电解质在温度变化时产生的膨胀应力，也能满足多层堆叠安装时的承重要求，壳体的密封采用环氧树脂胶封工艺，配合顶盖的单向排气阀，当电池内部因过充产生少量气体时，气压达到阈值后排气阀自动开启泄压，正常状态下保持完全密封，实现使用过程中无需补充蒸馏水的免维护效果。

　　在安装边界设计上，电池的极柱采用内嵌式铜芯铅极柱结构，极柱端面做镀锡处理，降低接线接触电阻，极柱周围设置有绝缘防护挡边，避免安装时接线工具误触造成短路，电池底部设置有标准的安装定位槽，可以直接固定在通用电池架的导轨上，相邻电池之间预留有10mm的散热间隙，避免长期浮充过程中热量累积造成电池温度过高。电池的整体外形尺寸适配主流19英寸储能机柜的安装层架，单格电池的连接条采用软铅铜复合排，可以抵消电池在充放电过程中因热胀冷缩产生的尺寸形变，避免连接部位应力过大造成极柱断裂。从实际使用的角度出发，这种管状凝胶铅酸电池的电解质不存在分层问题，传统富液式电池在长期立式放置后，硫酸会因重力作用下沉造成电解液上下浓度不均，而凝胶电解质的触变特性可以让电解质始终保持均匀状态，不需要定期进行均衡充电维护，降低了偏远站点、无人值守站点的运维成本。在结构建模过程中，需要重点还原管式极板的排管排布间距、凝胶电解质的填充区域、壳体加强筋的分布位置、极柱的安装尺寸以及排气阀的结构细节，这些参数直接影响后续做电池组热仿真、安装干涉检查时的结果准确性。

　　比如在做电池组堆叠安装的干涉检查时，需要准确还原电池顶盖的凸起高度、极柱的突出尺寸，才能计算出层架之间的最小预留高度，避免接线时操作空间不足；在做散热仿真时，壳体侧壁的加强筋结构会影响空气流动路径，建模时不能随意简化，否则会造成仿真结果与实际温升偏差过大。另外，电池的端子朝向、连接条的弯折角度也需要按照实际产品的结构还原，方便设计人员在做整套电源系统布线时提前规划线缆走向，避免现场安装时出现线缆长度不足、接线角度不合理的问题。这种凝胶铅酸电池的适用温度范围较宽，结构设计上也考虑了低温环境下的使用需求，壳体材料选用耐低温改性ABS，在零下40摄氏度的环境下不会出现脆裂问题，适合高海拔、高寒地区的通信站点、光伏电站使用。建模过程中对于壳体的拼接缝、极柱的密封胶层这些细节也做了还原，能够帮助结构设计人员更直观地了解电池的密封结构，在设计电池舱的防护结构时可以匹配对应的防护等级，避免外部水汽、粉尘进入电池连接部位造成腐蚀。
