35KV铜芯交联聚乙烯中压电力电缆结构

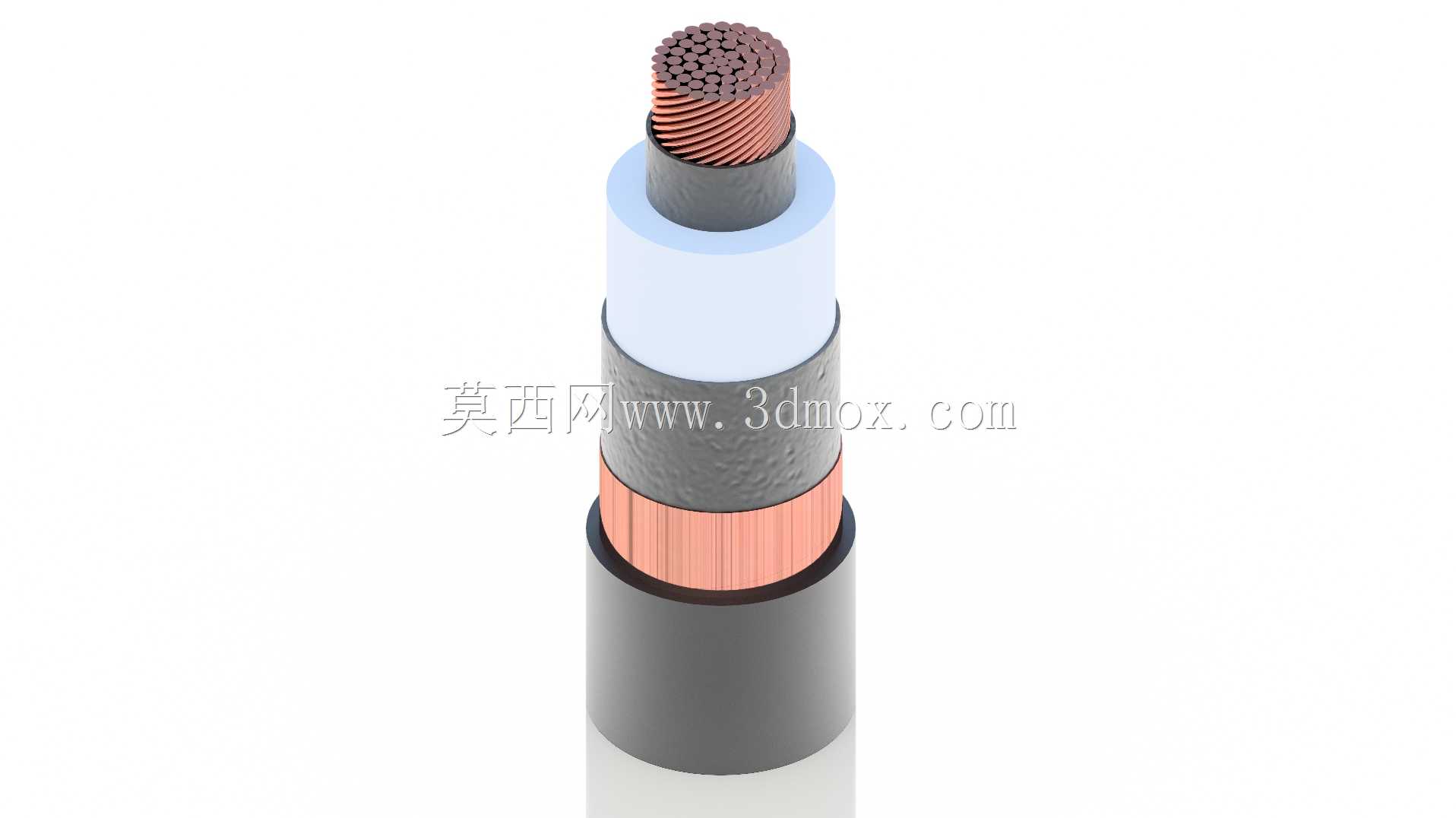

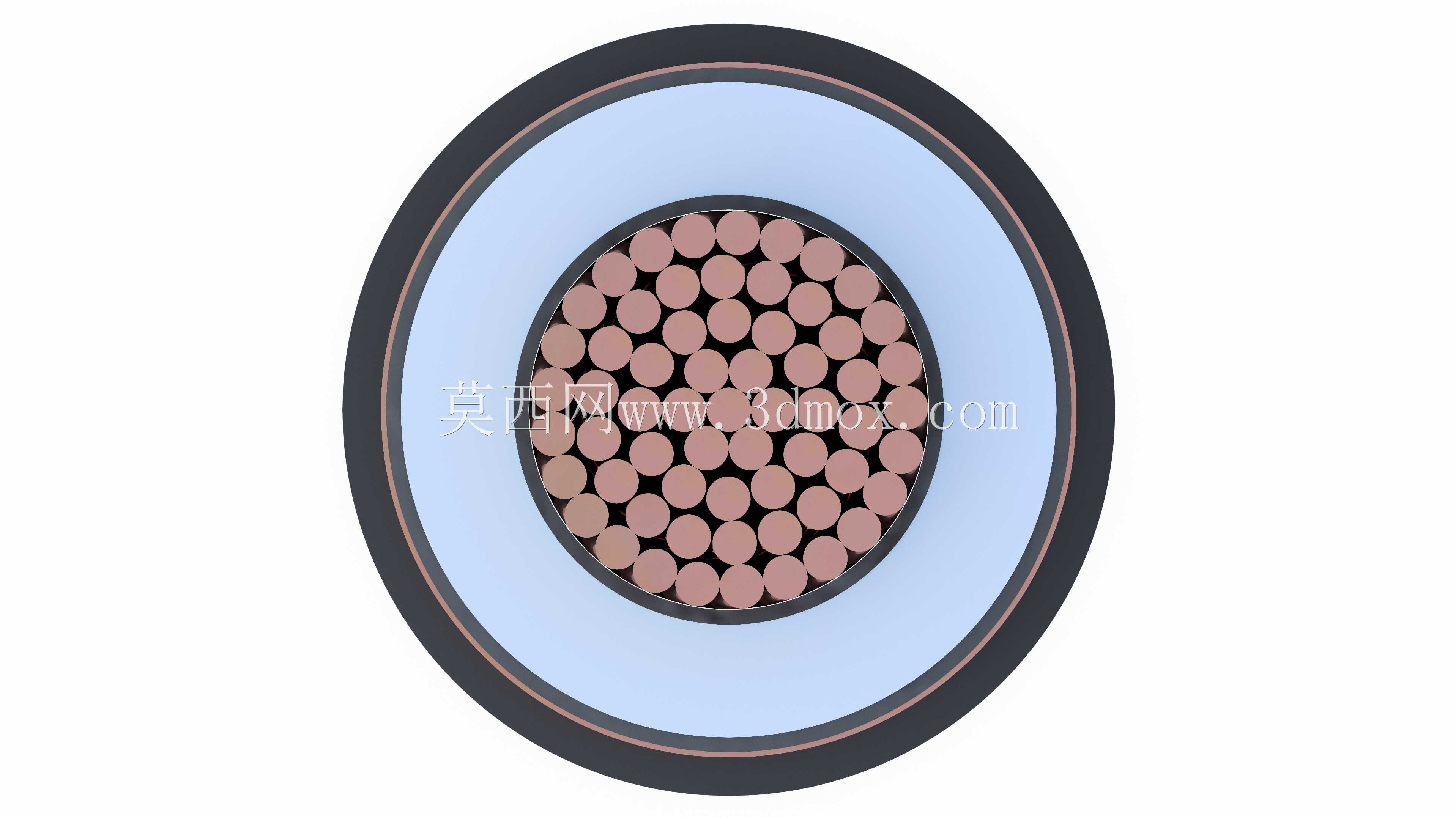

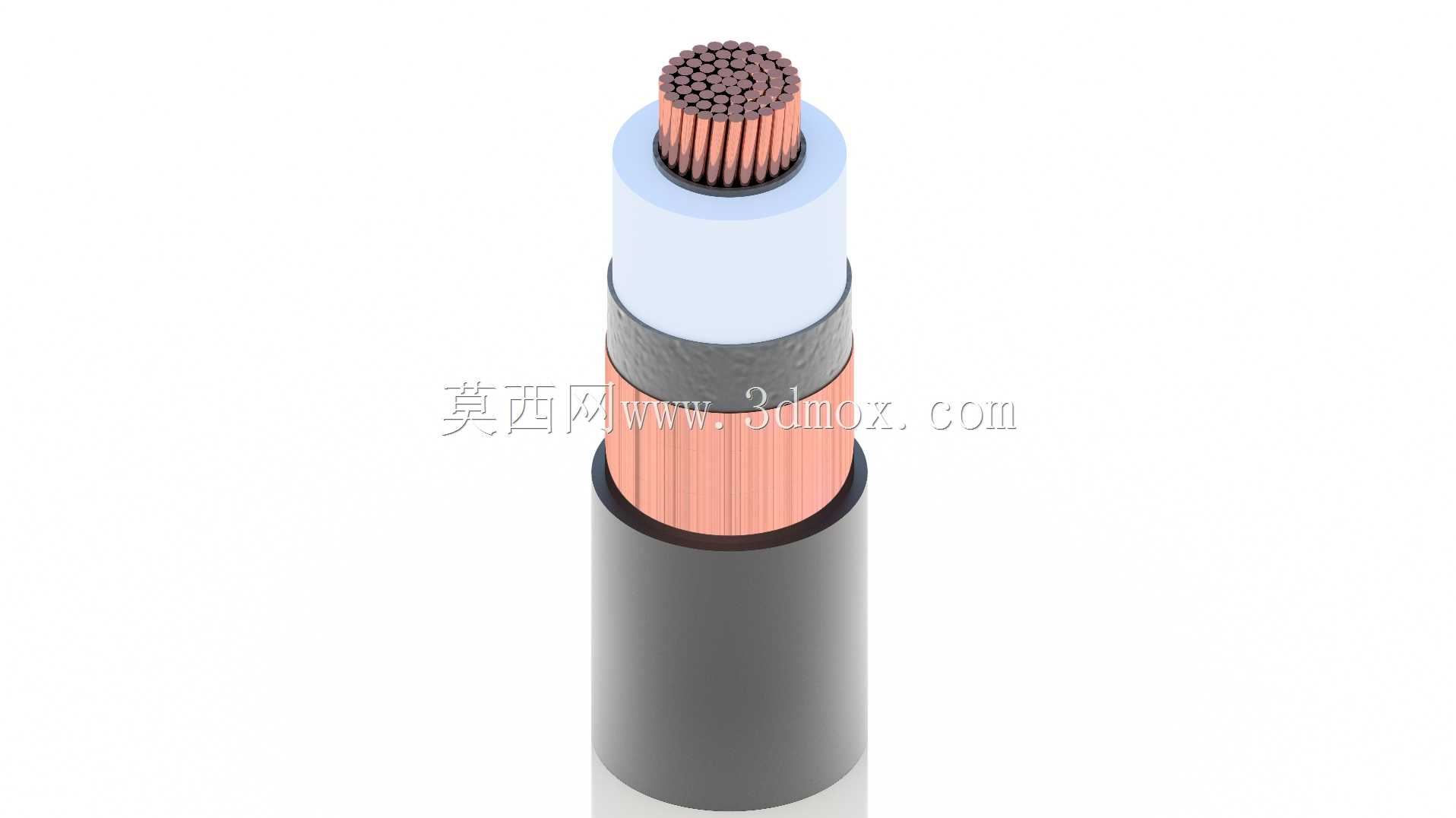

　　从结构分层来看，最内层的导体采用多股细铜丝绞合而成，500MCM的导体规格对应足够的载流截面积，绞合结构既保证了导体的柔韧性，方便现场敷设时的弯折作业，也能降低集肤效应带来的载流损耗，导体外层的半导电屏蔽层均匀包覆在铜芯表面，用于均匀导体表面的电场分布，避免导体表面毛刺引发的局部电场集中，这是中高压电缆区别于低压电缆的核心结构设计之一。半导电屏蔽层外是交联聚乙烯主绝缘层，90℃的长期允许工作温度对应交联聚乙烯材料的热稳定特性，该层厚度经过严格的电场仿真计算，能够在35KV额定电压下长期承受工频电场作用，避免绝缘击穿风险，主绝缘外层同样设置半导电外屏蔽层，与金属屏蔽层形成等电位界面，进一步均匀绝缘层外表面的电场，同时将电缆运行中产生的感应电荷导入接地系统。这款中压电力电缆的三维结构模型，完整还原了35KV电压等级铜芯交联聚乙烯绝缘电缆的层状构造，可直接用于电力工程布线设计、配电系统三维排布、电缆附件结构匹配等场景的设计参考。在城市电网改造、工业厂区高压配电、商用建筑主供电线路敷设等场景中，这类电缆承担着35KV电压等级的电能传输任务，是中压配电网络中连接变电站与终端配电节点的核心载体，相比低压电缆，其结构设计需要同时满足长期载流、绝缘耐压、机械防护、热稳定等多重工程要求。

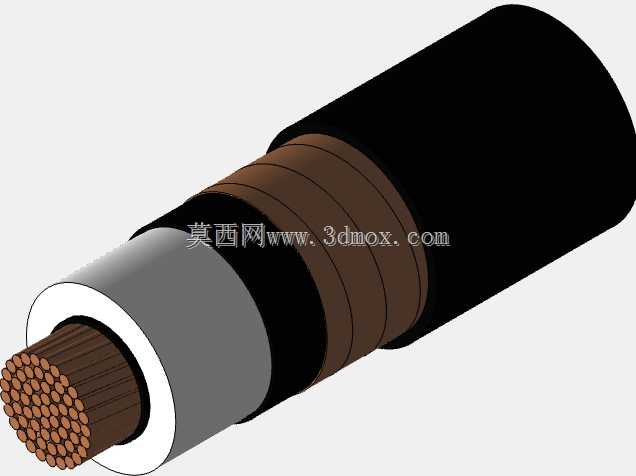

　　金属屏蔽层采用铜带绕包或者铜丝疏绕结构，既可以作为故障电流的泄放通道，也能屏蔽电缆内部电场对外界的电磁干扰，避免对周边敷设的控制电缆、通讯线路产生电磁影响。金属屏蔽层外的内护套采用聚乙烯或者聚氯乙烯材质，起到初步的防水、防腐蚀作用，隔绝金属屏蔽层与外部铠装层的直接接触，避免不同金属间的电化学腐蚀。铠装层在这个模型中采用非磁性金属带间隙绕包结构，既可以提升电缆的径向机械防护能力，抵御敷设过程中的外力挤压、拖拽损伤，也能避免磁性材料形成的磁滞损耗，降低电缆运行中的发热，最外层的外护套采用耐候、耐腐蚀的聚烯烃或者聚氯乙烯材质，根据敷设场景的不同，可适配直埋、穿管、电缆沟、桥架等多种敷设方式，耐受土壤中的酸碱腐蚀、紫外线老化、潮气侵入等外部环境影响。在三维建模过程中，各层结构的同轴度是核心设计要点，所有层状结构均以导体中心为基准同轴布置，避免偏心导致的绝缘层厚度不均，局部绝缘厚度不足会直接降低电缆的耐压等级，引发运行故障。导体部分的多股铜丝按照正规绞合的排布规则建模，相邻层绞向相反，保证绞合结构的稳定性，不会在弯折时出现松股现象。各层之间的配合间隙按照实际生产工艺要求设置，既不会因为间隙过大导致结构松动，也不会因为过盈量过大导致层间应力集中，在长期热胀冷缩过程中出现层间剥离。

　　从安装边界来看，这类电缆的弯曲半径需要满足不小于15倍电缆外径的要求，建模时还原的各层厚度参数可直接用于电缆桥架选型、电缆沟尺寸设计、穿管管径计算等工程环节，比如穿管敷设时，管道内径需要不小于电缆外径的1.5倍，保证电缆穿设过程中不会损伤外护套；直埋敷设时，电缆周边的回填土不能含有尖锐石块，避免挤压损伤外护套和铠装层。在终端头、中间接头的配套设计中，该模型的各层外径尺寸可直接作为剥切尺寸的参考，保证半导电层、绝缘层、屏蔽层的剥切长度符合附件安装要求，避免因为剥切尺寸不当导致的接头处电场集中，引发绝缘故障。

　　在实际工程的三维布线设计中，这类电缆模型可直接导入配电系统的整体三维场景中，模拟电缆在桥架、竖井、穿管段的排布路径，校验电缆弯曲半径是否满足要求，核对与其他管线的安全间距，比如与热力管道的间距需要满足不小于1米的要求，避免热力管道的高温加速电缆绝缘老化；与通讯电缆的间距需要满足不小于0.5米的要求，避免电磁干扰影响通讯信号质量。模型还原的电缆外径、重量等参数，还可用于桥架载荷计算、电缆支架强度校核，比如多层电缆在桥架内排布时，总重量不能超过桥架的额定载荷，避免桥架变形引发电缆受力损伤。
