MCCB塑壳断路器防护外壳结构设计

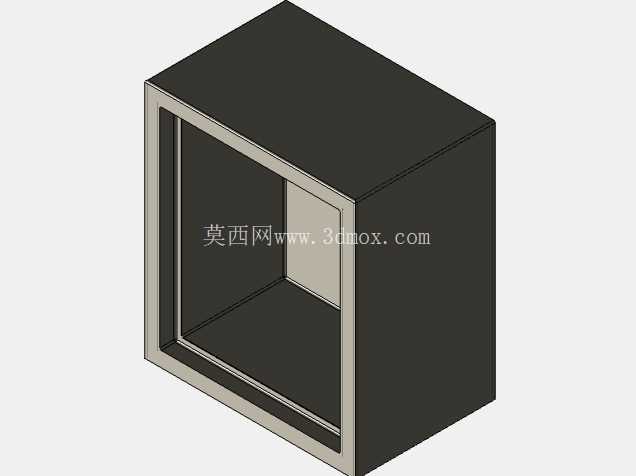

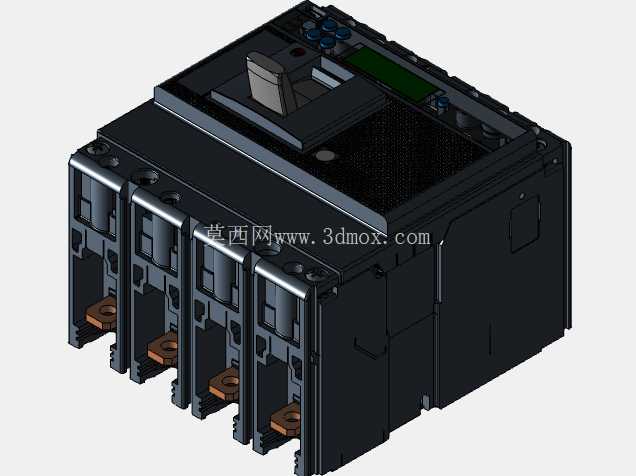

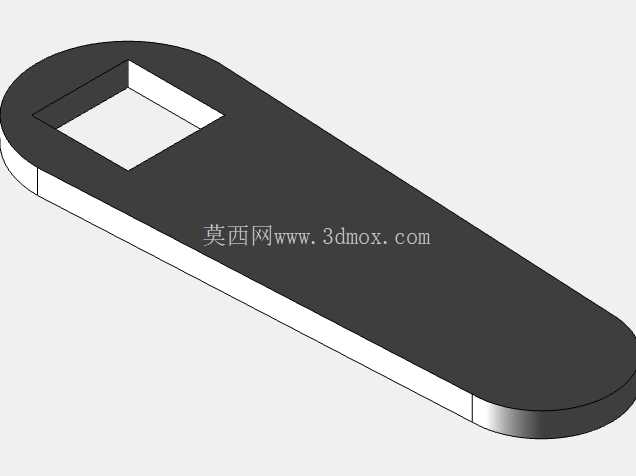

　　从实际应用场景来看，这类断路器盒常被用在工厂车间的动力配电箱、建筑楼宇的楼层配电竖井、商业综合体的末端配电回路中，部分户外临时配电的场景下，盒体的模压成型结构也能提供基础的防尘、防溅防护能力，减少粉尘、水汽对断路器内部触头、脱扣机构的侵蚀。设计过程中，首先对断路器的操作逻辑做了充分梳理，盒体正面预留的操作窗口位置，刚好对应断路器的分合闸手柄行程范围，不管是手动分合闸操作，还是故障脱扣后手柄的自由弹出，都不会被盒体结构阻挡，同时窗口边缘做了圆弧过渡处理，避免操作时划伤操作人员手部。在低压配电系统的终端配电、动力配电分支回路中，塑壳断路器是承担过载保护、短路保护、线路通断控制的核心元件，而配套的断路器盒则是保障断路器稳定运行、规避外部异物侵入、降低人员误触风险的关键结构件。这款MCCB塑壳断路器盒的设计，完全围绕常规塑壳断路器的安装适配性展开，首先在安装边界的把控上，充分考虑了不同电流等级MCCB的外形尺寸公差，内部预留的安装空间既可以适配固定式安装的塑壳断路器，也能为插入式、抽出式结构的断路器预留足够的操作间隙，避免盒体与断路器操作手柄、接线端子产生干涉。

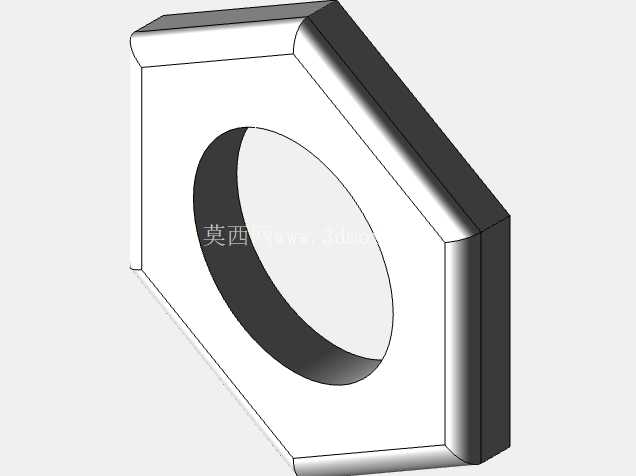

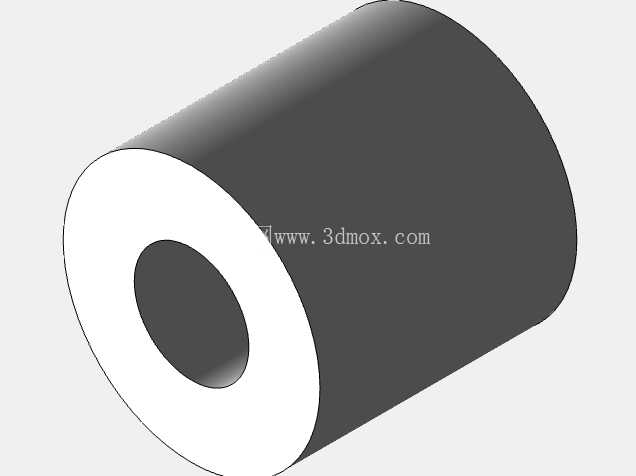

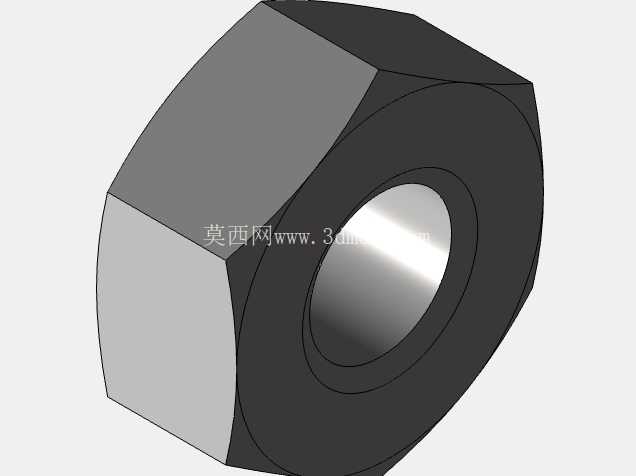

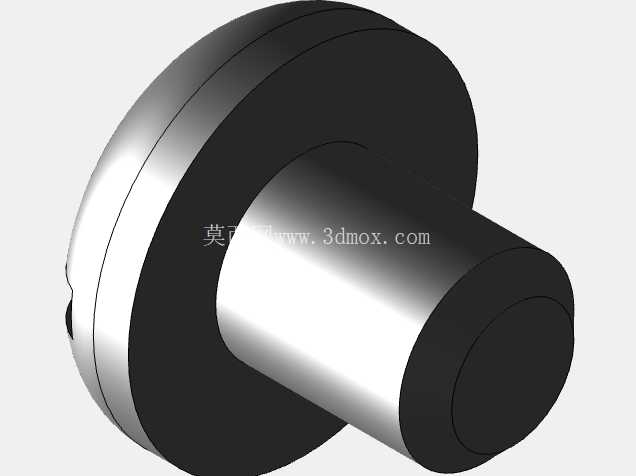

　　盒体的安装固定结构采用了通用的导轨安装与螺丝固定双兼容设计，既可以卡在标准35mm电气安装导轨上实现快速装配，也能通过盒体四角的安装孔用螺丝直接固定在安装板上，适配不同配电柜体的安装需求。在结构强度设计上，模压成型的壳体壁厚经过反复校核，既不会因为壁厚过薄导致装配后出现形变，影响断路器的安装精度，也不会因为壁厚过厚造成材料浪费、整体重量偏大。盒体内部设置了多道加强筋，这些加强筋的位置刚好避开断路器的散热通道，不会影响断路器正常工作时的热量散发，同时又能提升盒体的抗冲击能力，即使在运输、安装过程中受到外力碰撞，也不会出现开裂、变形的问题。

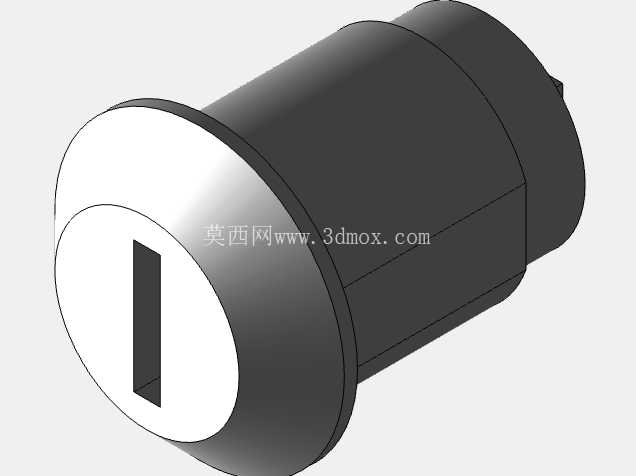

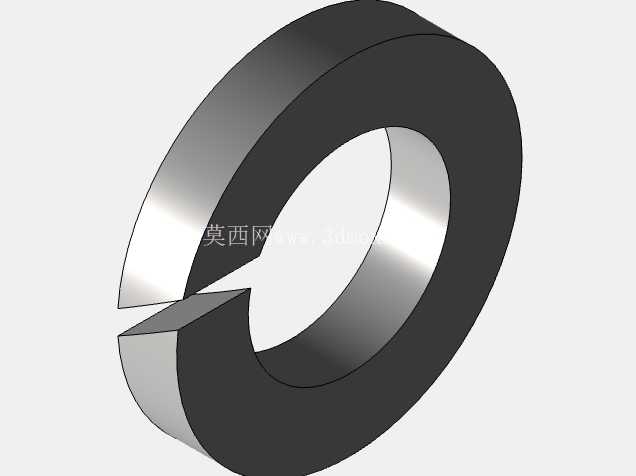

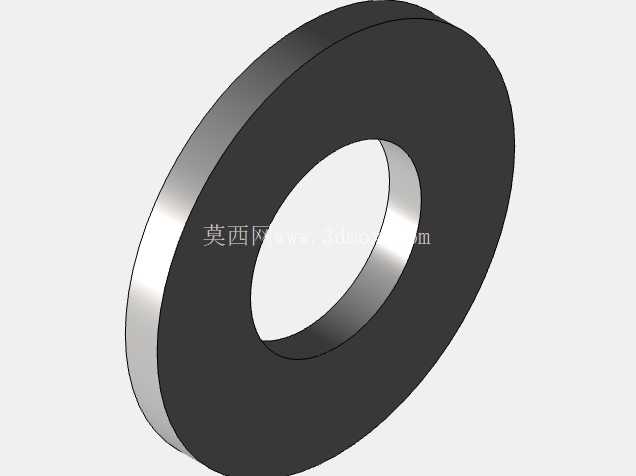

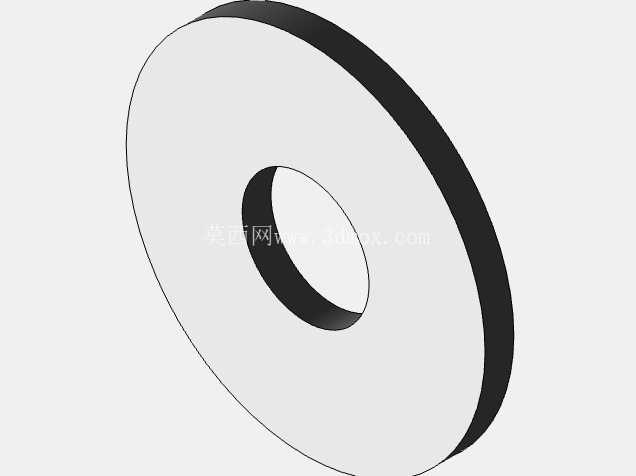

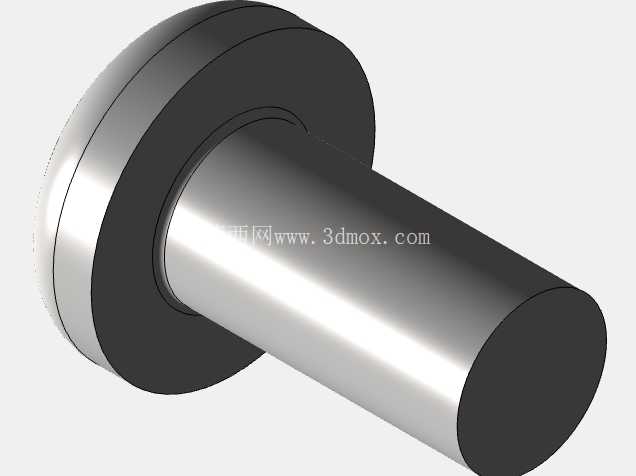

　　接线端的预留位置做了分层处理，进线端与出线端的开孔尺寸适配常规的铜接线端子、电缆护套，同时预留了足够的接线操作空间，方便施工人员完成电缆压接、端子固定的操作，不需要额外对盒体进行切割修改。盒体的合盖结构采用了卡扣加螺丝的双重固定方式，日常维护时可以通过解开卡扣快速打开盒体检查断路器状态，长期固定时拧紧螺丝就能避免盒体因为震动、意外触碰出现松脱。从外形尺寸来看，整体轮廓方正，边缘做了小角度的倒角处理，既方便在配电柜体内部紧凑排布，也能减少相邻电气元件之间的安装间隙，提升配电柜内部的空间利用率。

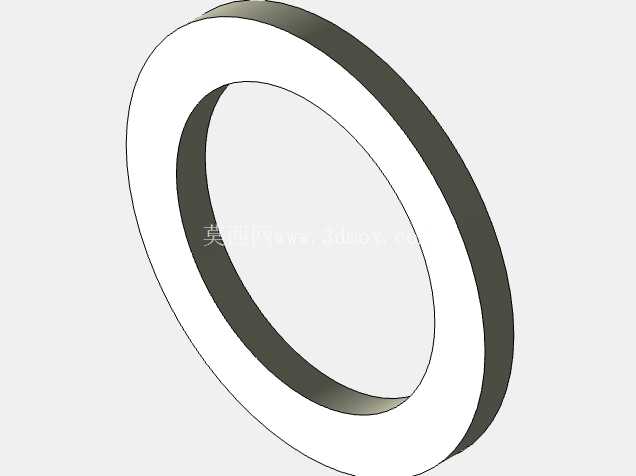

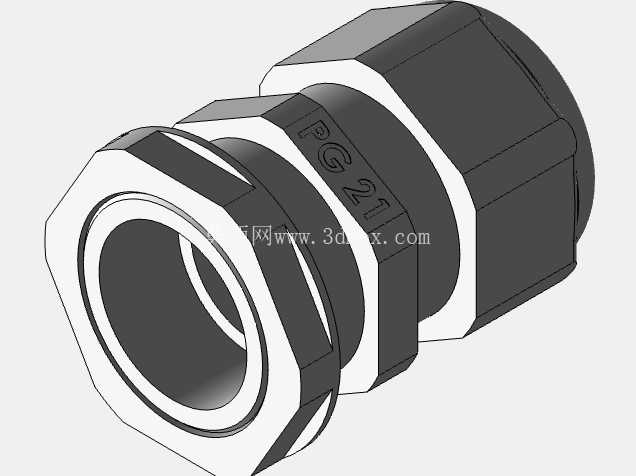

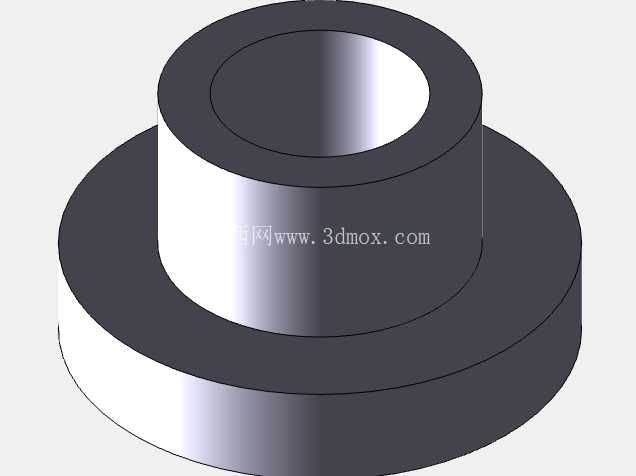

　　在细节设计上，盒体内部预留了标识粘贴的平整区域，方便运维人员标注回路编号、负载类型等信息，同时盒体的材质选用了具备一定阻燃性能的模压材料，即使断路器出现短时过热、拉弧现象，也不会引燃盒体，进一步提升配电系统的安全性能。针对不同安装场景的需求，盒体的进出线孔可以搭配对应的密封圈使用，在粉尘较大、湿度较高的车间环境中，加装密封圈后就能提升整体的防护等级，减少外部环境对断路器的影响。整个设计过程没有冗余的结构，所有的结构特征都围绕断路器的安装、操作、防护三个核心需求展开，既满足了电气安装的规范要求，也兼顾了现场施工、后期运维的操作便利性，能够适配绝大多数常规MCCB塑壳断路器的安装使用需求，不需要针对特定型号的断路器做额外的结构修改，具备较好的通用适配性。
