小型手动公制弯辊加工设备结构设计

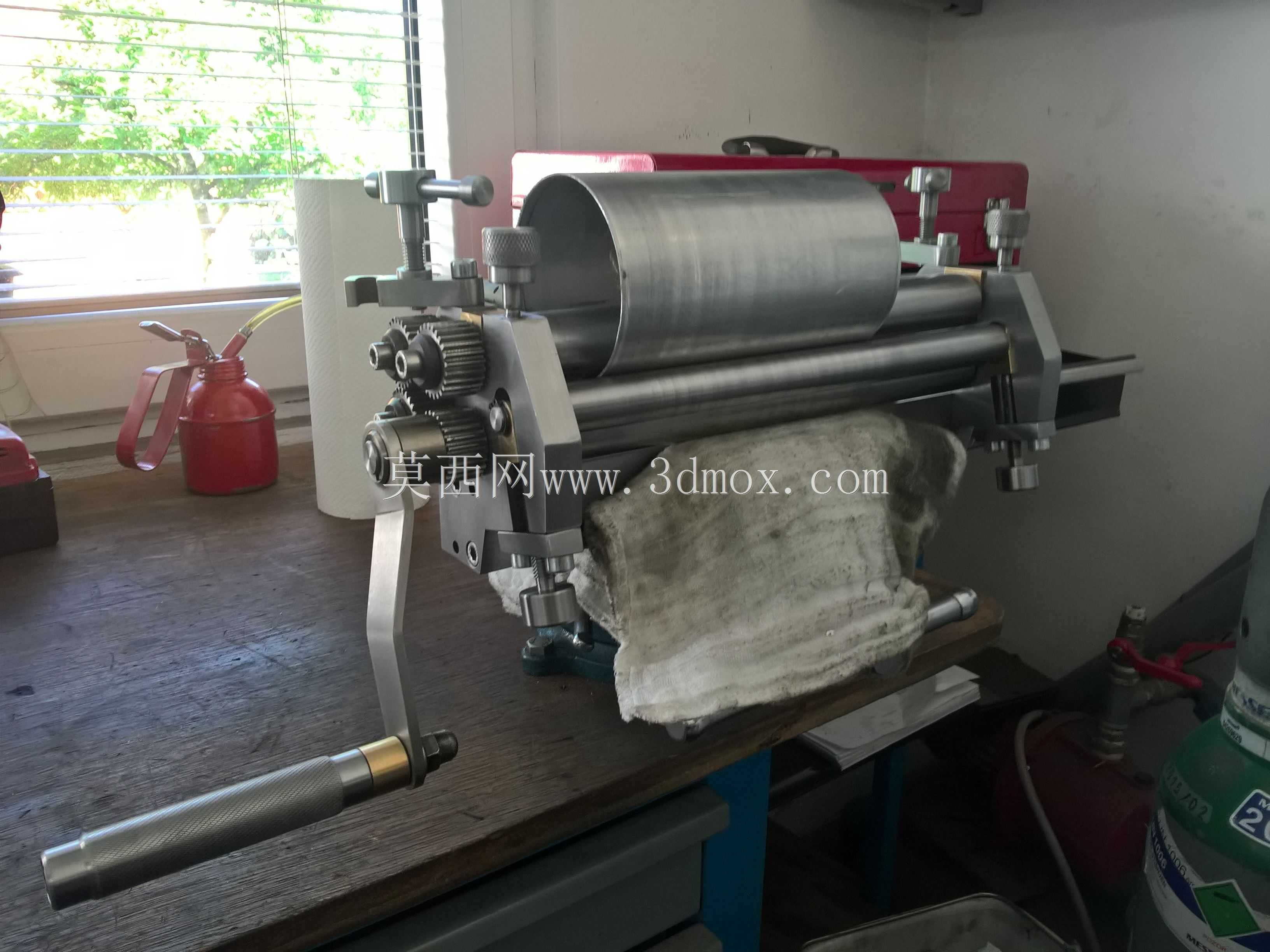

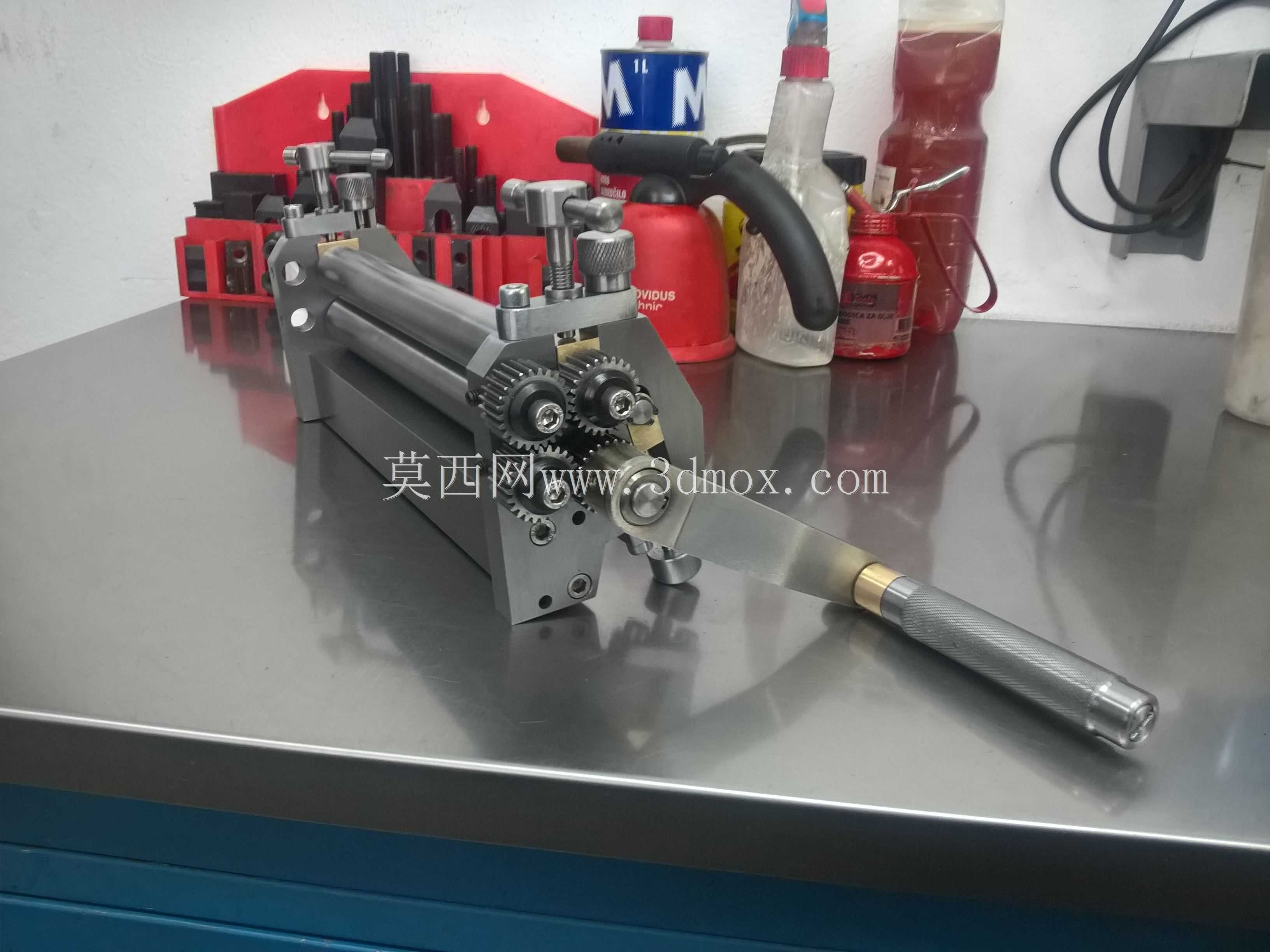

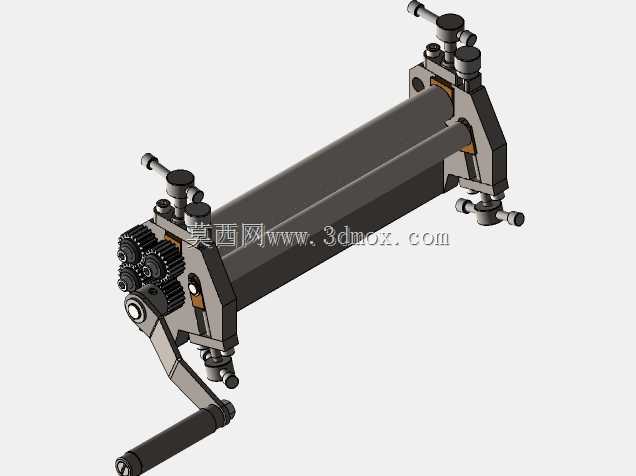

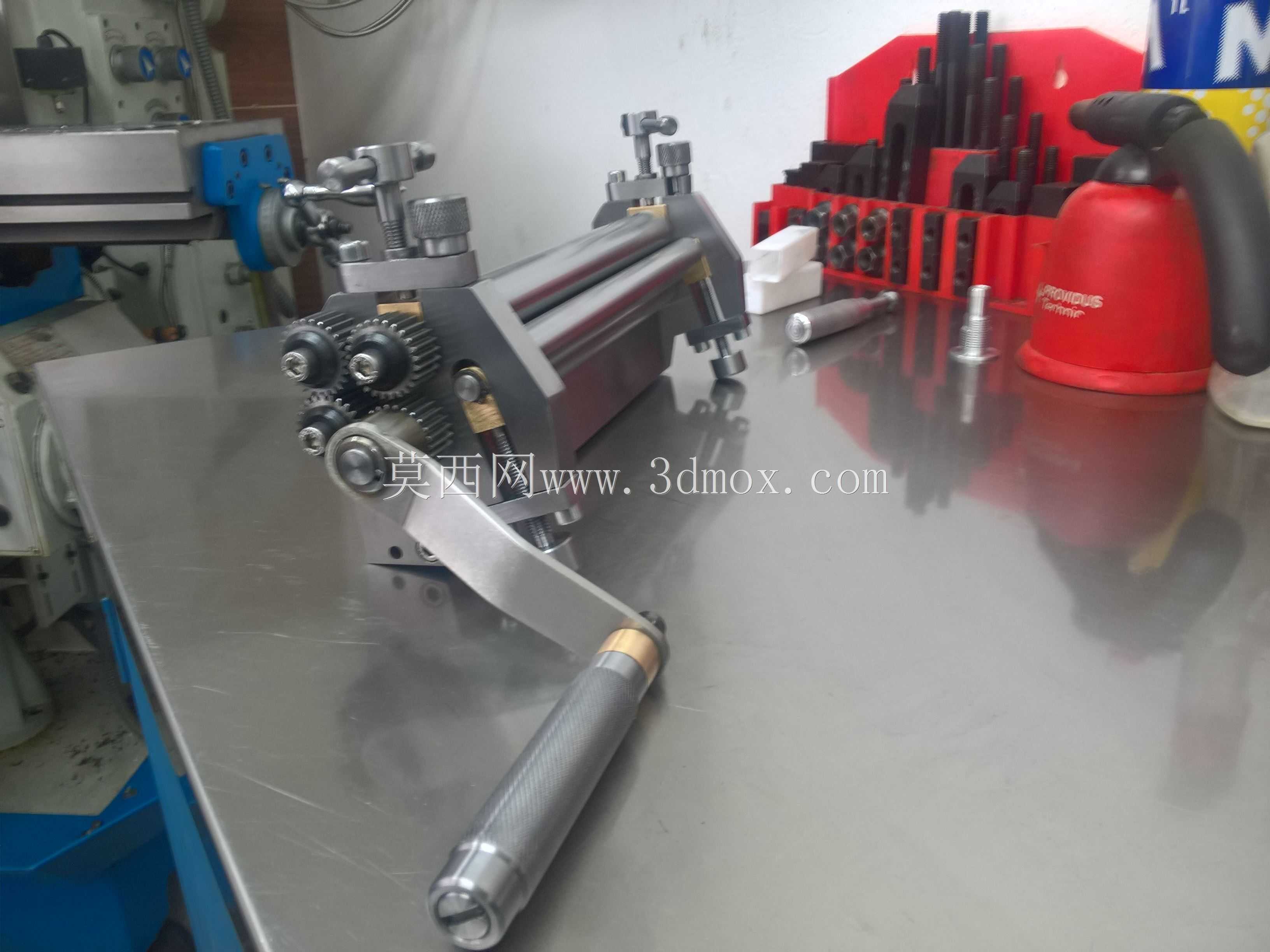

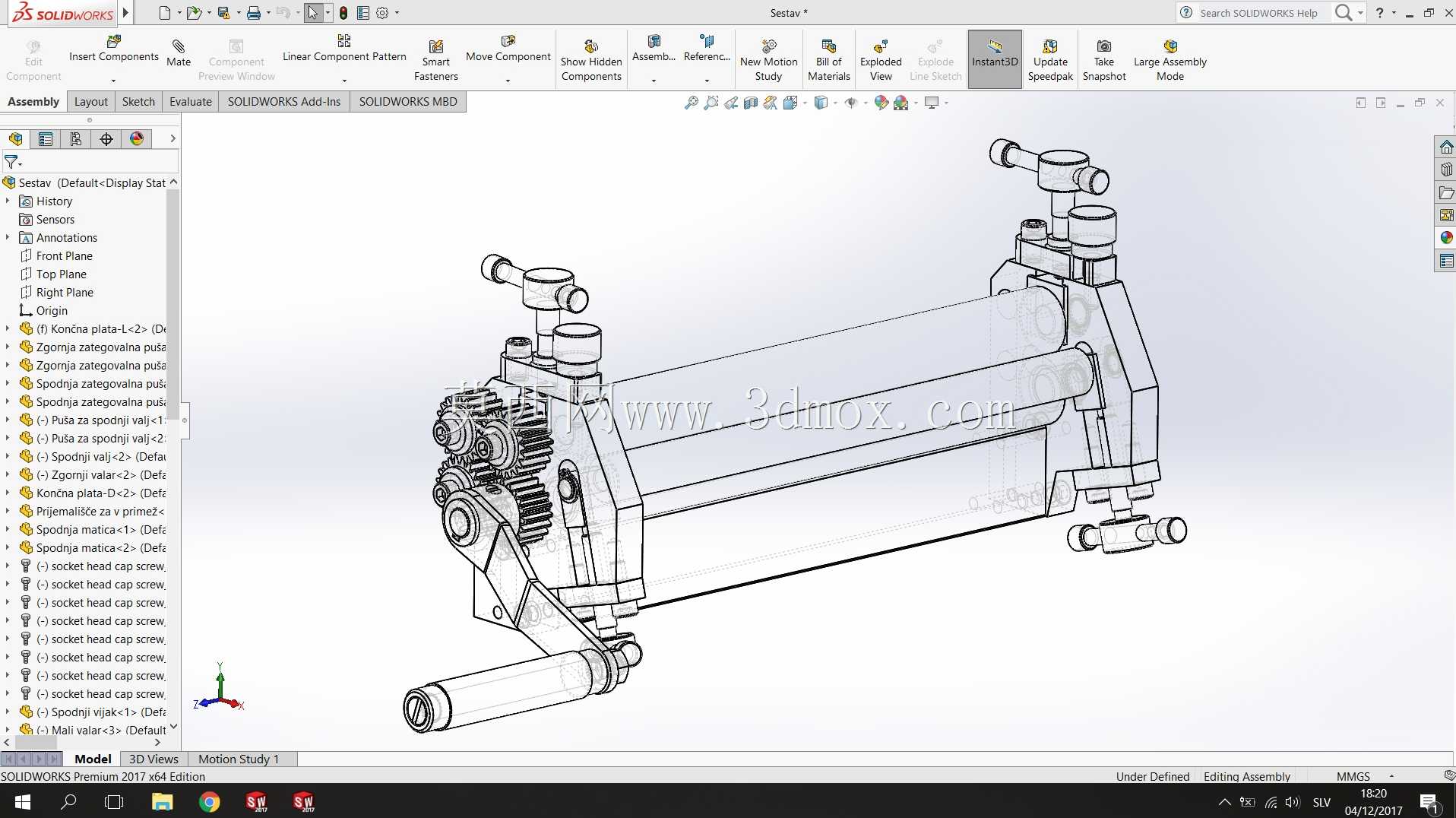

这款小型手动弯辊设备主要面向小型五金加工门店、手工钣金作业场景、模型制作工坊以及维修作业场景设计，能够满足小批量、多规格的薄金属板材辊弯成型需求，尤其适配窄幅金属片材的圆弧、圆筒类构件加工，在日常五金维修、小型金属构件定制、手工金属文创制作等场景中能够发挥灵活便捷的作业优势，无需外接动力源即可完成基础辊弯作业，大幅降低小型加工作业的设备投入门槛。设备核心功能是通过三组平行辊轴的相对挤压转动，带动送入辊缝的金属板材产生连续塑性变形，从而获得指定曲率的弧形或筒状成型件，手动驱动的齿轮传动结构能够精准控制辊轴进给速率，避免动力驱动下进给过快导致的板材拉伤、曲率不均问题，操作人员可根据实际成型需求随时调整进给节奏，针对不同厚度的板材还可通过顶部的调节旋钮调整辊轴间隙，适配0.1mm到1mm厚度范围内的常见金属片材加工，包括薄钢板、铜片、铝片等常用加工材质。从设计思路来看，整体采用紧凑化台式布局，整体结构采用一体式金属机架保证作业刚性，传动端采用多齿轮啮合传动结构，将手动输入的扭矩均匀传递到三根作业辊轴上，保证辊轴转动的同步性，避免板材送进过程中出现偏移、打滑问题；调节结构采用细牙螺纹副设计，间隙调节精度可达0.02mm，能够精准控制不同曲率构件的成型精度，出料端配套的导向结构能够对成型后的板材进行限位引导，避免出料偏斜导致的成型件尺寸偏差。设备整体外形尺寸控制在台式作业的合理范围内，长度不超过300mm，宽度不超过120mm，高度不超过150mm，可直接放置在常规工作台面上完成安装固定，底部预留的安装孔位可配合螺栓将设备固定在木质或金属工作台面，避免作业过程中设备移位影响加工精度；设备的操作端预留了充足的操作空间，手动摇柄的安装位置符合人体作业的手臂发力角度，长时间操作也不易产生疲劳，各传动齿轮位置均设置了防护结构，避免作业过程中衣物、工具卡入传动结构引发安全隐患，辊轴表面采用高光精加工处理，表面粗糙度控制在合理范围内，避免辊压过程中在板材表面留下压痕，保证成型构件的表面质量。
