FSAE赛车专用等长排气歧管结构设计

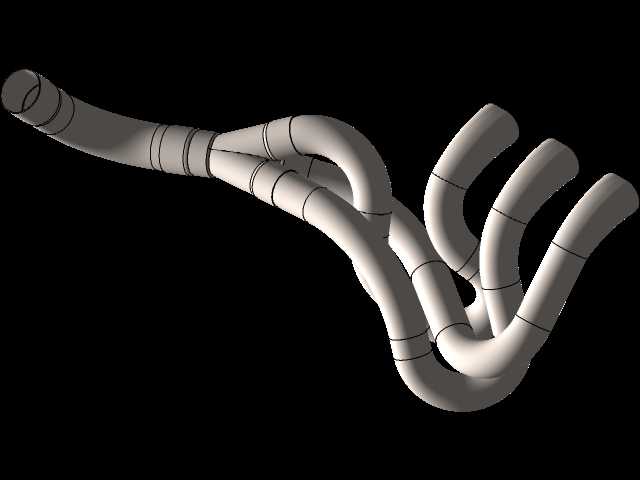

　　这套排气歧管结构针对大学生方程式赛车的动力输出特性开发，核心作用是将发动机各缸燃烧后的废气有序汇集导出，同时利用排气脉冲效应提升气缸扫气效率，直接影响发动机高转速区间的动力输出表现。从结构布局来看，采用了等长管路设计，四个分支管路从发动机排气侧法兰出发，经过多段平滑弯曲后汇入统一的排气出口，每段支管的内流道长度误差控制在极小范围内，避免各缸排气脉冲出现相互干扰的问题，这对于高转速自然吸气发动机的动力提升尤为关键。设计过程中优先考虑了赛车发动机舱的紧凑安装边界，管路弯曲半径经过反复校核，既保证内流道的气体流动阻力处于较低水平，又能避开舱内的悬架摆臂、冷却管路、线束等周边部件，安装后不会出现运动干涉问题。

　　支管与总管的衔接位置采用了渐变扩径的过渡结构，能够降低废气汇入时的湍流损耗，减少排气背压对发动机充气效率的负面影响。管路外壁的环形箍带结构是为后续的隔热层包裹预留的固定位，赛车在全负荷工况下排气温度极高，包裹隔热材料后可以减少排气系统向发动机舱的热辐射，降低进气温度，同时避免高温对周边橡胶件、线束的热老化影响。整个歧管的安装定位完全匹配对应型号发动机的排气侧法兰孔位，出口端的连接尺寸可以直接对接后续的三元催化段或者尾排结构，不需要额外做转接修改。在实际赛事场景中，这类排气歧管除了满足动力输出需求，还要承受持续的高温振动工况，结构上的平滑过渡也能减少应力集中点，避免长时间高负荷运行后出现管路开裂的问题。设计时还兼顾了整车的重量控制，管壁厚度在满足结构强度和排气共振抑制要求的前提下做了优化，不会给赛车增加不必要的簧上质量，对于方程式赛车这类对重量极度敏感的车型来说，每一处结构的重量优化都能直接反映到圈速表现上。
