雅马哈XT660Z摩托车进气防护格栅结构

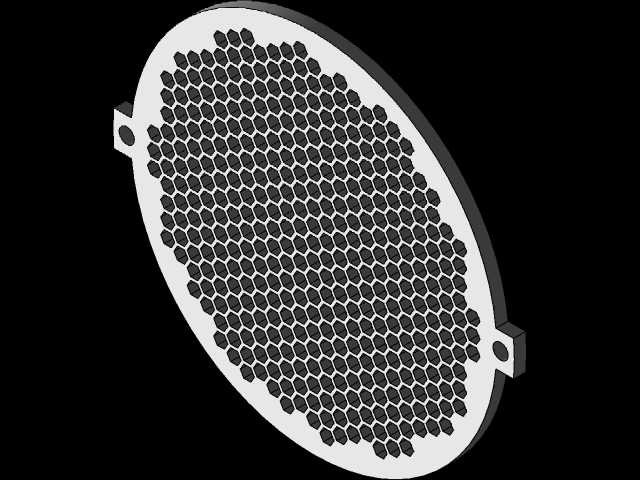

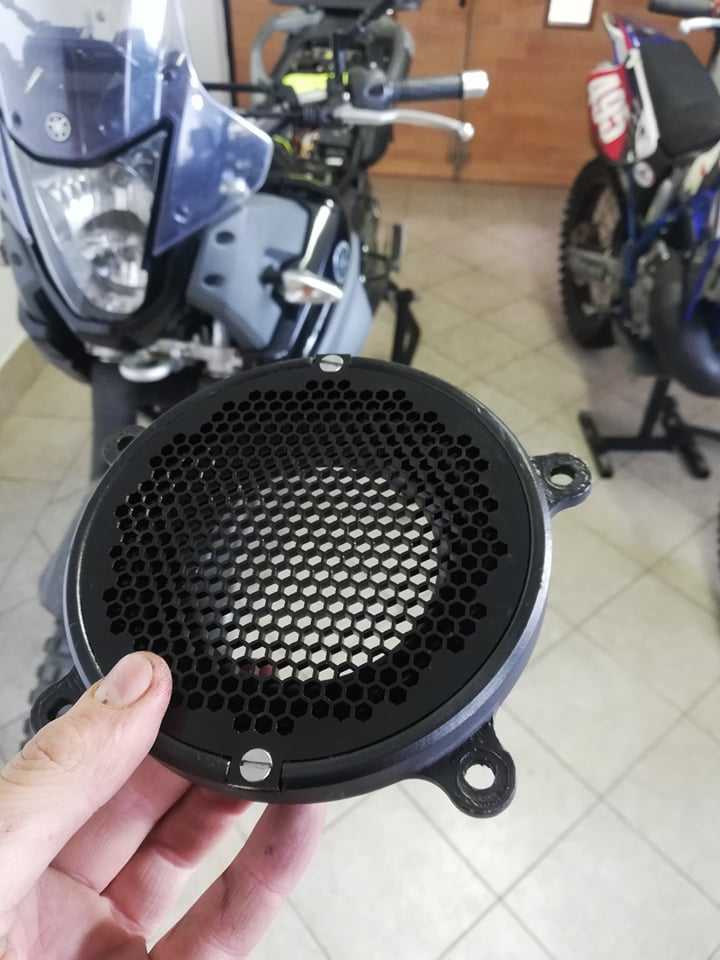

　　该部件为越野摩托车进气系统配套的防护格栅构件，主要适配大排量单缸越野车型的进气端防护需求，在非铺装路面骑行场景中，能够有效阻挡泥沙、碎石、枯枝等异物被吸入进气道，避免异物打坏空气滤芯甚至进入气缸造成发动机磨损，同时兼顾进气通流效率，不会因加装防护结构导致进气阻力大幅升高影响发动机动力输出。从结构设计来看，整体采用圆形法兰式安装布局，外圈设置三个带安装孔的固定耳，安装孔位与原车进气箱体的预留螺柱位置完全匹配，安装时无需对原车结构做打孔、切削等改动，直接对位卡入后拧紧紧固件即可完成装配，安装边界完全贴合原车进气口的密封胶圈位置，不会出现装配间隙导致的未过滤空气漏入问题。格栅主体采用密集正六边形冲孔网面结构，网孔孔径经过反复测算，

　　既能够拦截直径2mm以上的硬质颗粒，又能保证单位面积的通气量满足发动机高转速工况下的进气量需求，网面做了微弧隆起的造型设计，相比平面网面提升了17%左右的有效通流面积，同时弧形结构能够让迎面撞击的碎石顺着弧面滑开，降低网面被硬物击穿的概率。外圈的固定边框做了加厚卷边处理，卷边内部嵌有一圈橡胶缓冲垫，一方面能够提升格栅整体的结构强度，避免车辆颠簸震动导致格栅边框开裂，另一方面能够填补格栅与进气壳体之间的装配间隙，提升密封性能，防止未经过滤的空气从装配缝隙进入进气道。在实际骑行应用中，该防护格栅能够大幅延长空气滤芯的更换周期，尤其是在沙漠、林道、泥泞路段等复杂越野场景下，能够避免大颗粒异物直接冲击滤芯造成滤芯破损，

　　减少发动机异常磨损的风险。设计过程中针对网面的开孔率做了多轮仿真验证，在不同进气负压工况下测试通流阻力，最终选定的开孔率参数既满足防护等级要求，又不会造成进气负压过高导致的动力衰减，同时对固定耳的位置做了应力仿真优化，确保在车辆持续震动、温差变化的使用环境下，固定耳位置不会出现应力集中导致的断裂问题，整体结构兼顾防护性能、进气效率与装配便利性，适配越野摩托车的复杂使用工况。
