车用筒形节流阀体结构设计方案

这款节流阀体主要应用在小排量内燃机车的进气通路中，安装位置位于空气滤清器与进气歧管之间，是控制发动机进气量的核心执行部件，直接决定不同工况下的空燃比匹配精度，影响整车动力输出平顺性与燃油经济性。从实际装车场景来看，该阀体适配单缸或双缸小排量动力单元，常见于轻型代步车、小型特种作业车辆的动力系统中，工作时需要承受进气负压、管路振动以及发动机舱传导的持续温度变化，对结构密封性、动作可靠性有明确要求。

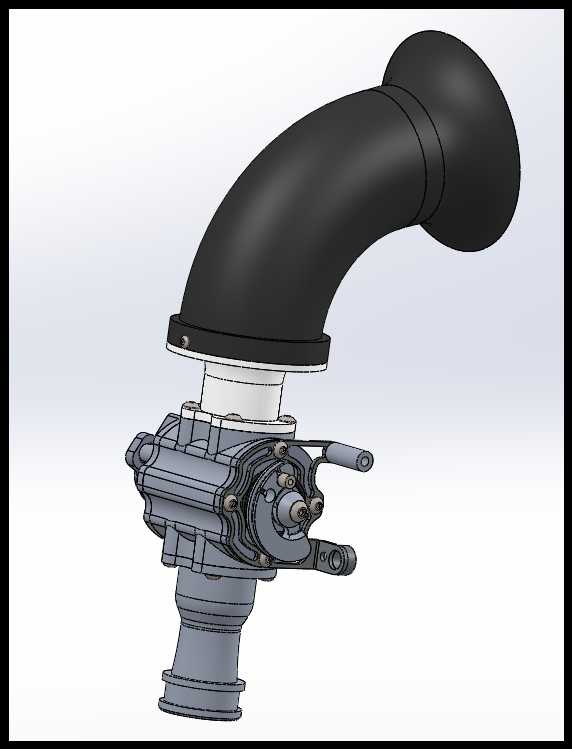

结构设计上，阀体采用一体化铸铝壳体作为主体，内部设置可绕轴转动的蝶形阀片，阀片与阀体内腔的配合间隙控制在0.02-0.05mm区间，既保证阀片转动无卡滞，又能在怠速工况下减少不必要的漏气量，维持怠速运转稳定性。阀轴两端采用耐磨衬套支撑，衬套材质选用含油铜基合金，无需额外定期润滑即可满足长期往复转动的耐磨需求，同时在轴端设置双唇形密封圈，阻断进气通路与外部环境的连通，避免未计量的空气从轴侧间隙漏入进气歧管，造成空燃比失准。

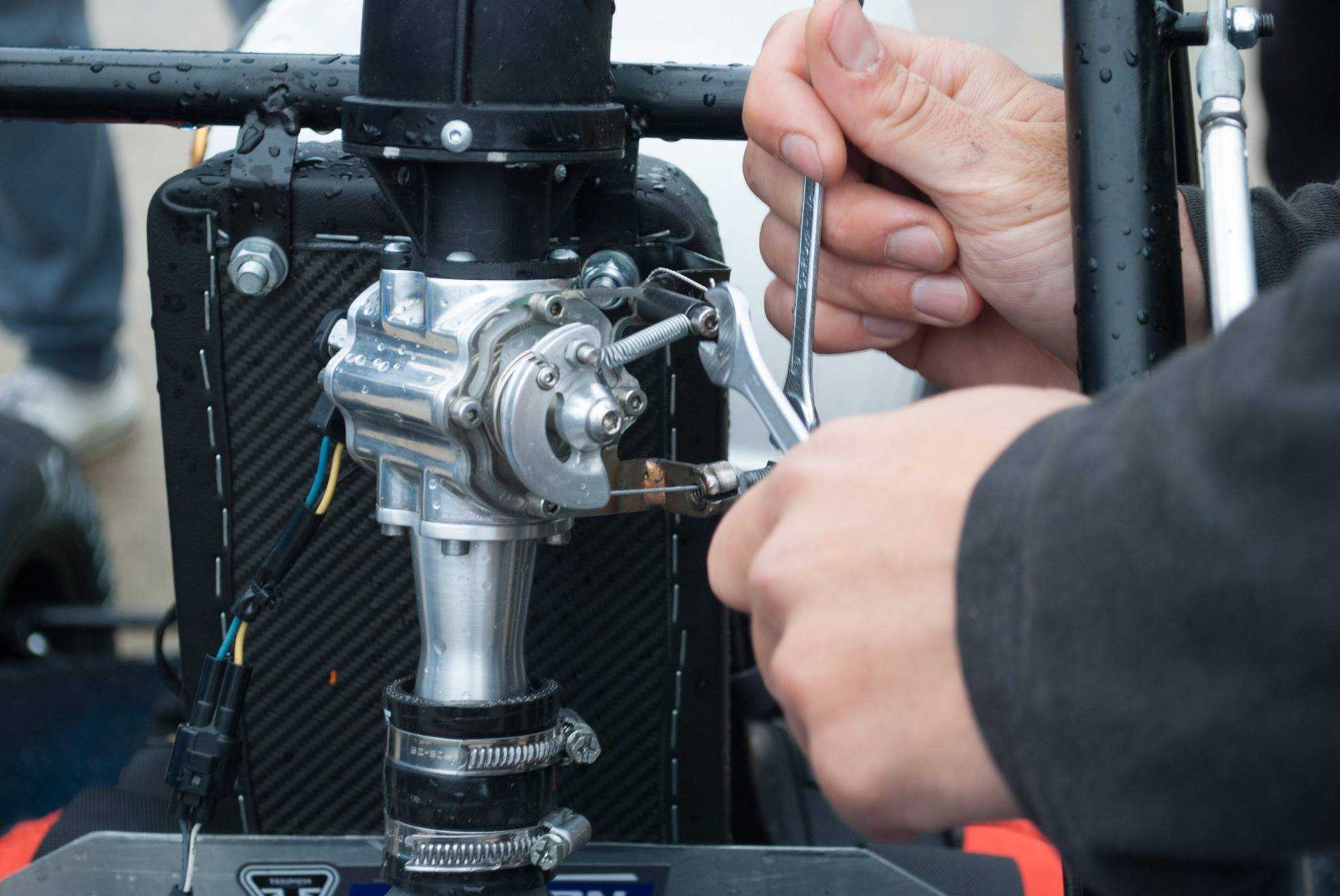

阀体侧面预留了节气门位置传感器、怠速旁通阀的安装接口，接口定位尺寸与通用小排量机型的配套部件完全匹配，安装法兰面设置密封胶圈槽，装配时通过O型圈实现端面密封，无需额外打密封胶即可满足负压密封要求。从安装边界来看，阀体整体轴向长度控制在78mm，进气端与出气端的连接法兰采用标准卡箍连接结构，适配内径32mm的进气橡胶软管，安装时不需要改动原有进气通路的管路走向，可直接替换同规格的传统节流阀体，降低配套改装的适配成本。

设计过程中充分考虑了实际使用的工况特性，阀片全开状态下的通流截面经过流场仿真优化，减少进气节流损失，提升高转速工况下的进气充量；阀片在全关位置设置了机械限位结构，避免阀片转动过度卡滞在阀腔内部，同时限位位置的开度经过标定，匹配怠速工况下的基础进气量需求，减少怠速旁通路的调节负荷。壳体外部的加强筋沿着安装受力方向布置，既提升了壳体整体刚性，抵抗安装卡箍的锁紧力与管路振动带来的交变载荷，又不会过多增加阀体整体重量，整体重量控制在320g左右，符合车用部件轻量化的设计方向。

在实际维护场景中，该阀体的拆解结构简单，拆下阀轴两端的固定卡簧即可取出阀片与阀轴，方便清理阀片与阀腔内壁积存的油泥积碳，不需要复杂的专用工具，适配后市场维保的操作习惯。旁通气道的通道截面做了渐变处理，减少怠速气流通过时产生的紊流噪声，提升整车NVH表现。
