多工位集成式气动夹紧定位固定装置

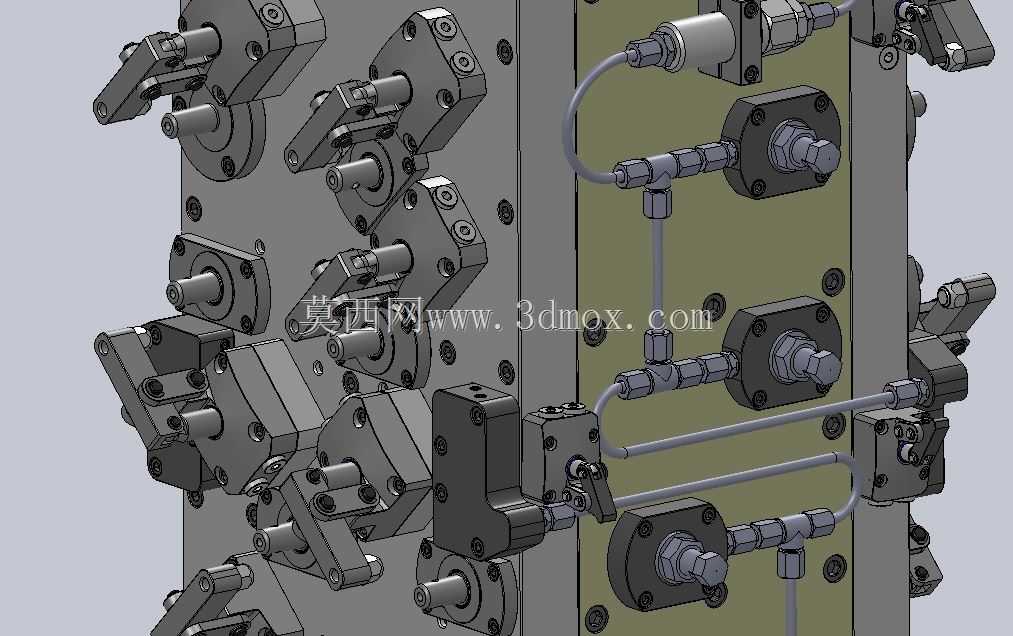

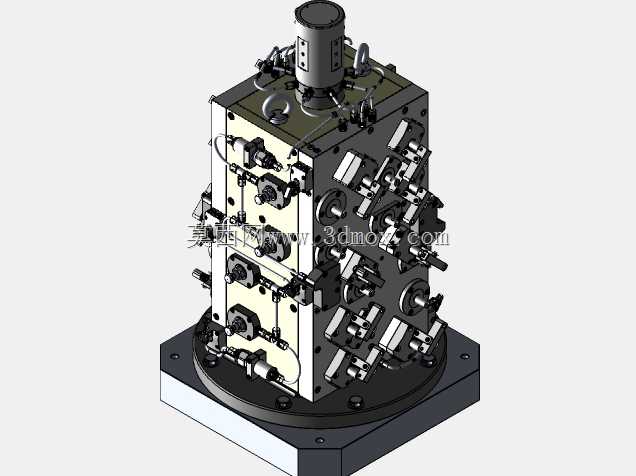

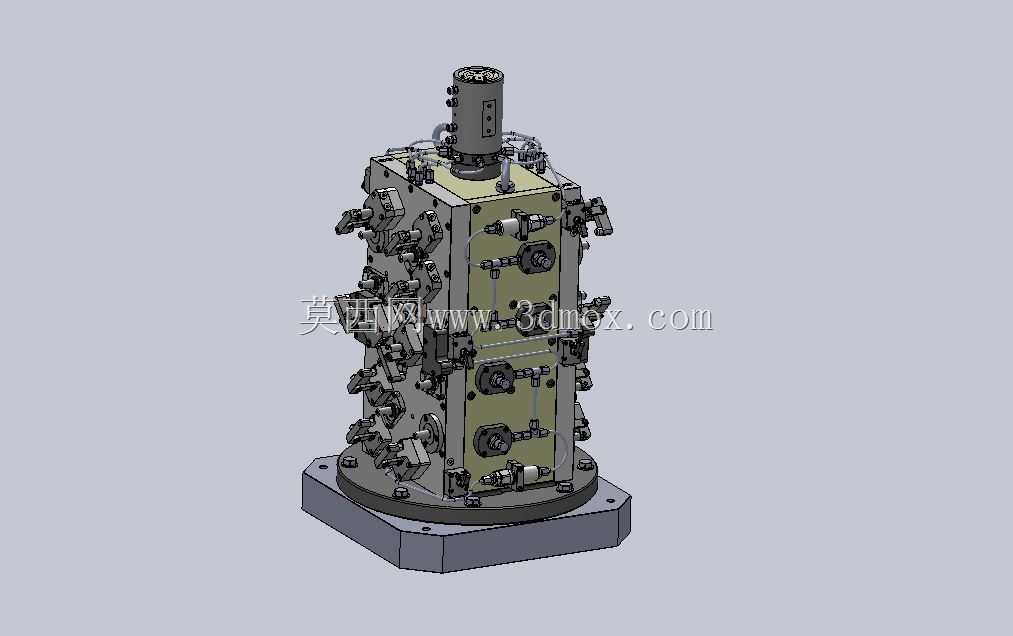

这款多工位集成式固定装置主要面向精密机加工、自动化装配生产线的工件装夹场景，可适配盘类、轴类、异形结构件的批量加工与装配工序，在数控车床加工工位、自动化装配线工件定位段、检测工位工件固定环节都能发挥核心作用，替代传统单工位手动装夹结构，大幅提升产线的装夹效率与定位一致性。装置采用立式集成板作为主体安装载体，将多组夹紧定位单元沿板面有序排布，可同时完成多个工件的同步装夹固定，配合气动管路系统实现所有夹紧单元的联动动作，操作人员仅需控制气路通断即可完成整批工件的夹紧与松脱，相比传统逐个手动锁紧的装夹方式，能将单批次工件装夹耗时压缩七成以上，同时避免人工锁紧力度不均带来的工件定位偏移问题。从功能设计来看，每一组夹紧单元都集成了径向定位轴与侧向压紧杠杆结构，定位轴可插入工件的基准孔完成初定位，限制工件的水平方向窜动，侧向杠杆压头在气压驱动下绕转轴回转，从工件侧上方施加稳定的压紧力，避免加工或装配过程中工件受切削力、装配力作用出现翘起或移位；气路部分采用硬管沿安装板背面布设，搭配直角接头与分支气块实现各气缸的均匀供气，管路排布整齐规整，既避免外置软管易被剐蹭破损的风险，也能保证各夹紧单元的动作同步性，不会出现部分夹具先夹紧、部分夹具滞后动作的情况。设计过程中充分考虑了安装边界与适配性，主体安装板预留了标准化的安装螺孔阵列，可直接固定在机床工作台、装配线载具或者检测平台上，无需额外加工过渡连接板；各夹紧单元采用模块化设计，单个夹紧模块出现磨损或故障时可单独拆卸更换，无需拆解整组装置，降低后期维护成本；压紧杠杆的压头位置预留了调节余量，可根据不同尺寸的工件调整压头伸出长度，适配一定尺寸范围内的不同规格工件装夹需求，无需更换整套夹具。装置整体结构紧凑，所有气动元件与夹紧结构都贴合安装板布设，不会占用过多的工位周边空间，在保证装夹刚性的前提下尽可能压缩了整体外形尺寸，适配狭小工位的安装使用需求；所有运动部件都做了限位设计，杠杆压紧动作的行程经过精准计算，不会出现过压损伤工件表面或者行程不足无法压紧的问题，气路接头处都做了密封处理，长期带压运行也不会出现漏气泄压的情况，保证装夹力的持续稳定，可适配长时间连续运行的自动化生产场景，减少生产过程中的装夹故障停机概率。
