焊接作业用直角夹持固定夹具

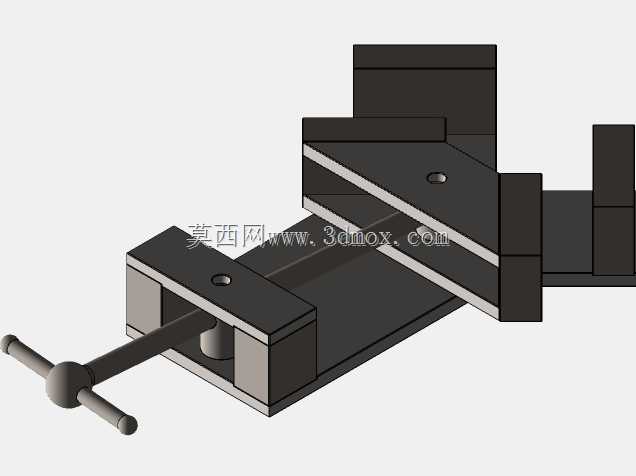

这款直角夹持夹具主要面向金属焊接加工场景设计，核心用于矩形截面型材、方形管材的直角拼接定位作业，在小型钢结构加工、五金框架制作、非标件焊接工位中能够发挥关键的定位作用，解决新手焊接作业时直角对位难、拼接易偏移的痛点，帮助操作人员快速完成90度夹角工件的装夹固定，降低焊接过程中工件移位导致的角度偏差问题，有效提升焊接作业的成型精度与操作效率。夹具整体采用丝杠进给的夹持结构，通过端部的T型手摇柄驱动丝杠转动，带动活动夹块沿导轨方向平稳移动，配合固定侧的直角定位基准面，可对放置在工作台面上的工件实现双向压紧，所有运动部件的约束关系完全匹配实际工装的运行逻辑，活动夹块的滑动行程经过合理规划，能够适配最大宽度60毫米的型材装夹需求，覆盖日常小型方管、矩形钢的常规加工尺寸范围。在设计思路上，这款夹具优先考虑了焊接作业的实际使用需求，定位基准面采用垂直相交的双平面结构，能够同时贴合工件的两个相邻侧面，保证拼接夹角严格控制在90度，避免人工对位产生的角度误差；夹块与工件接触的压紧面做了平整化处理，增大接触面积的同时防止装夹过程中在工件表面留下压痕，丝杠传动结构具备自锁特性，装夹完成后无需额外锁止结构即可保持稳定的夹持力，不会因为焊接过程中的轻微振动出现松脱问题。从安装边界来看，夹具整体为台式放置结构，底部为平整的安装基准面，可直接固定在常规焊接工作台面上使用，整体外形尺寸紧凑，不会占用过多工位空间，侧边的固定挡块与活动夹块的高度经过匹配设计，既能够保证对工件的夹持稳定性，又不会遮挡焊接作业的操作区域，方便操作人员在装夹完成后直接开展焊接操作，无需反复调整工件位置。夹具体的结构件均采用刚性连接设计，整体强度能够满足小型型材焊接时的装夹受力需求，长期使用下不易出现基准面变形、夹持精度下降的问题，非常适合个体加工户、小型五金加工车间的日常焊接作业使用，也可作为钳工工位的辅助定位工装，完成小型金属件的直角粘接、铆接等需要固定夹角的加工作业。
