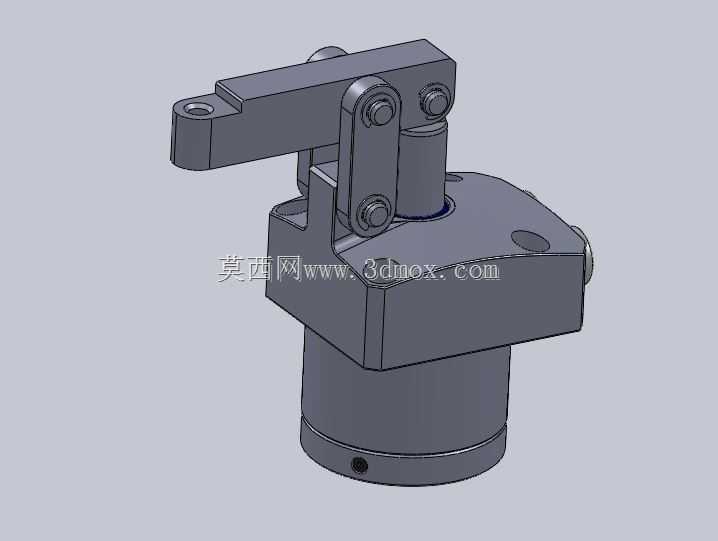

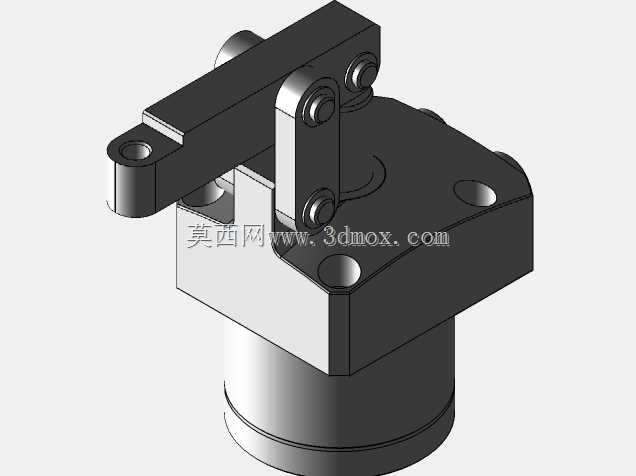

LC048杠杆式液压夹紧油缸结构

这款杠杆式液压夹紧元件，目前在批量零部件加工的工装夹具领域应用十分广泛，不管是立式加工中心的多工位液压夹具、焊接工装的定位夹紧工位，还是自动化装配线的工件压紧环节，都能看到这类结构的身影。区别于传统的螺纹手动夹紧、气动夹紧结构，它依靠液压动力输出，夹紧力稳定可控，不会因为加工过程中的振动出现松脱，也不需要操作人员反复手动锁紧，能大幅降低装夹辅助时间，适配批量生产的节拍要求。从结构设计来看，这款油缸采用上法兰安装的结构形式，缸体下部为圆柱形安装本体，安装时可以直接嵌入夹具底板的预制安装孔内，通过法兰面的螺栓完成固定，安装边界规整，不需要在夹具内部预留复杂的避让空间，对于紧凑排布的多工位夹具来说，能有效节省安装空间，提升单块夹具板的工位排布密度。上部的杠杆压紧臂采用铰接式连杆结构，液压油通入缸体下腔时，内部活塞向上顶升，通过两侧的对称连杆带动压臂绕铰接点向下摆动，最终压臂前端的压紧面贴合工件表面完成夹紧动作；当液压油通入上腔时活塞下行，会带动压臂向上抬起，留出足够的工件取放空间，避免上下料时压臂和工件发生干涉。设计这类油缸结构的时候，首先要考虑的是铰接点的位置配比，杠杆的力臂比例直接决定了最终输出的压紧力大小，同时还要保证连杆运动过程中不存在死点，避免夹紧后出现无法松脱的问题；所有铰接位置都设计了耐磨衬套的安装位，长期往复摆动过程中可以减少铰接销轴的磨损，延长元件的使用寿命，后期维护也只需要更换衬套和密封件，不需要整体更换油缸。缸体的油口采用侧面布置的形式，和夹具内部的油路板对接时，不需要在安装孔底部加工油道，能简化夹具本体的油路加工难度，降低夹具制造成本。压臂的压紧端面做了平面处理，实际使用时可以根据工件的被压紧面形状，更换不同结构的压头，比如带浮动结构的压头、仿形压头，适配不同外形的工件夹紧需求，不需要对油缸主体做任何改动。需要注意的是，选型时要确认安装孔的孔径、法兰面的固定孔位尺寸和自身夹具的设计参数匹配，同时要根据所需的夹紧力核算系统供油压力，避免压力过高导致杠杆结构过载变形，或是压力不足导致夹紧力不够引发加工过程工件移位。
