重载辊筒输送线结构设计

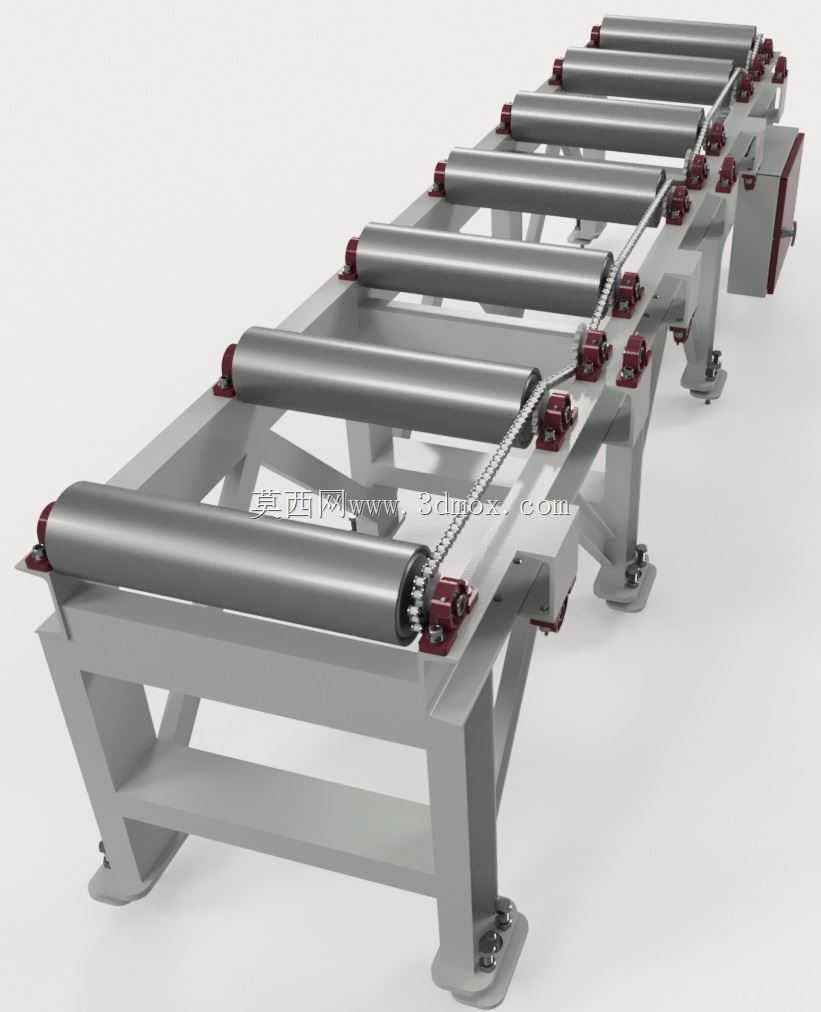

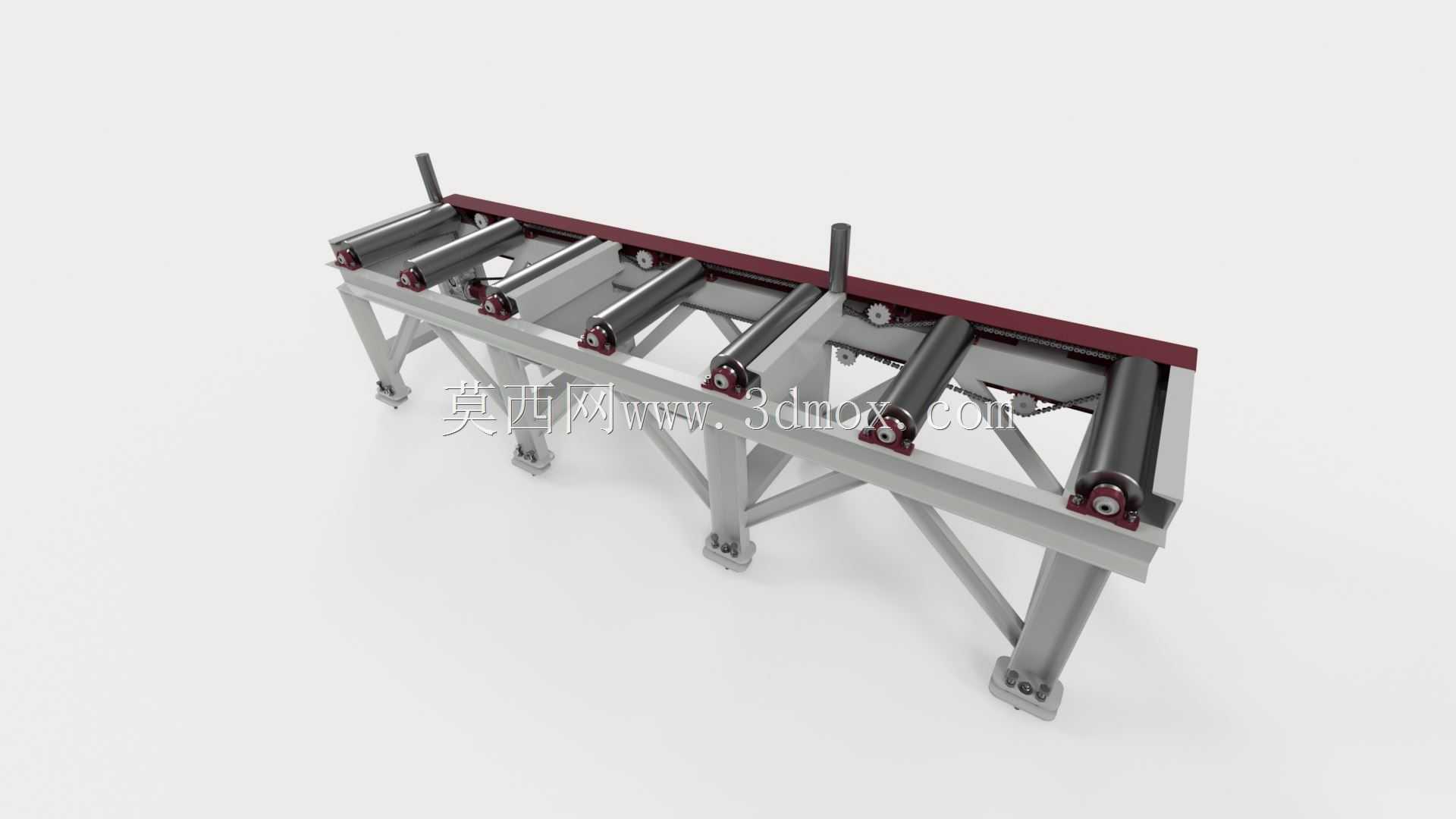

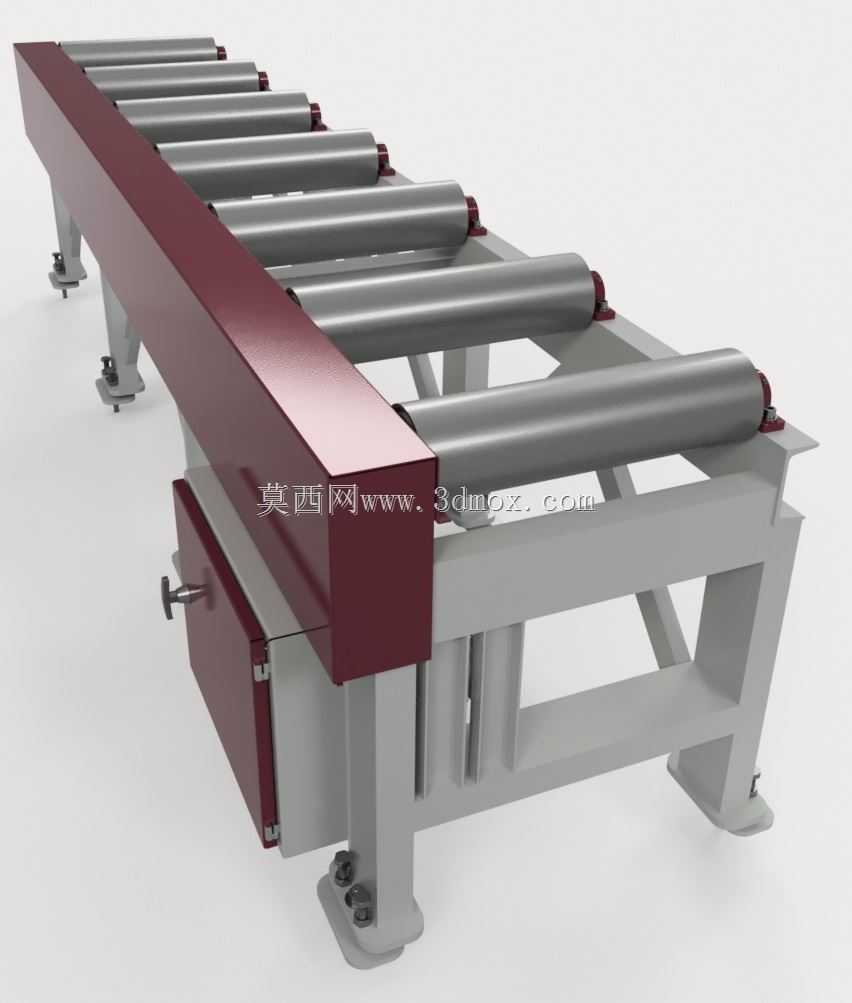

这款重载辊筒输送设备主要面向重型工件的车间转运场景，常见于机械加工车间的工序间物料流转、重型零部件仓储出入库输送、重型装配线的工件工位传递环节，可承载单重数百公斤的箱体类、托盘类、结构件类物料，替代传统人工叉车转运的低效模式，实现重型物料的连续平稳输送，大幅降低车间内重型物料转运的人力成本与安全风险。设备采用多组平行排布的钢制辊筒作为承载输送面，每根辊筒两端配置带座轴承作为转动支撑，相邻辊筒间通过双排链轮搭配传动链条实现动力传递，单组动力端即可带动整线辊筒同步转动，传动效率高且负载能力强，可适配长时间连续运行的车间生产节奏。机架部分采用加厚矩形钢管焊接成型，整体为桁架式结构，在保证整体结构刚性的同时控制设备自重，支腿底部配置可调式脚杯，可根据现场地面平整度调整设备整体水平度，同时抵消设备运行过程中产生的小幅振动，保证输送过程的平稳性。设备侧边设置独立的动力安装舱，可适配减速电机的集成安装，传动部分的链轮、链条外侧可加装防护盖板，避免车间内杂物卡入传动结构，同时防止操作人员误触转动部件引发安全事故。设计过程中优先考虑重载工况下的结构强度，辊筒采用厚壁无缝钢管加工制作，轴头采用调质处理的圆钢与辊筒本体焊接连接，可承受重型物料放置时的冲击载荷，避免长期使用后出现辊筒弯曲变形的问题。机架的支腿与横梁连接位置采用加劲板焊接强化，可承受满载工况下的整体载荷，不会出现机架变形下沉的问题。设备的安装边界可根据车间实际输送路线长度进行模块化拼接，单段标准单元长度适配常规车间柱距，可多段拼接组成长距离输送线，设备宽度可根据输送物料的托盘尺寸、工件外形尺寸进行适配调整，支腿高度可根据上下游设备的对接高度进行定制，可直接对接加工中心上下料工位、重型装配工位、立体仓库出入库台等位置，无需额外增设转接机构。设备运行时辊筒线速度可根据生产节拍调整，可实现定速连续输送，也可搭配启停传感器实现工件的到位停启，适配不同生产场景的输送节奏需求，辊筒表面可根据输送物料的特性选择光滑钢面或者包胶处理，光滑钢面适配常规钢制托盘、硬质工件的输送，包胶辊筒可增大摩擦力，避免表面光滑的重型工件在输送过程中出现打滑偏移的问题。
