井下格栅振动给料输送设备结构设计

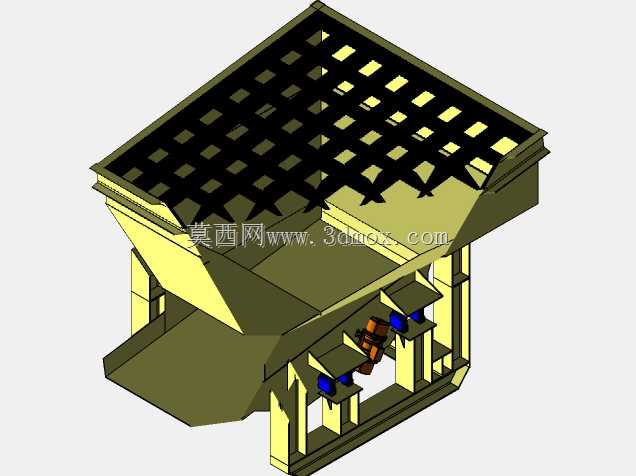

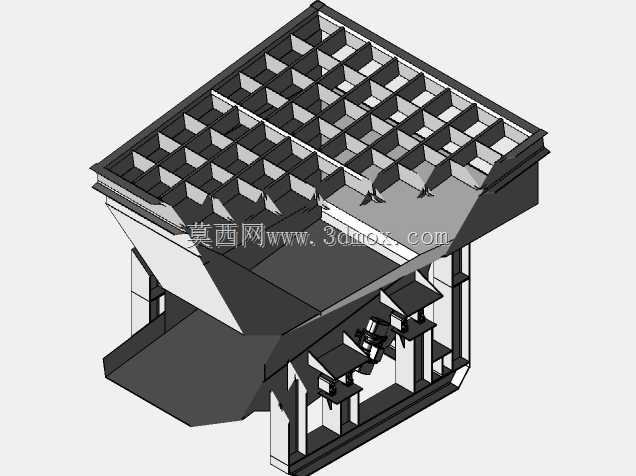

该设备主要应用于井下采矿作业的物料转运环节，承担采掘后原矿物料的均匀给料与初步筛分功能，安装于井下溜井与后续输送系统的衔接位置，适配井下狭窄受限的安装空间，能够在高粉尘、高湿度的恶劣井下工况下稳定运行。设备整体采用上宽下窄的斗式接料结构，顶部设置交错排布的格栅篦条，可在承接上方溜井下落物料时，直接拦截超出输送粒度上限的大块岩石，避免大块物料进入后续输送链路造成卡堵、设备过载损坏等问题，格栅间隙根据井下常规采掘物料粒度设计，既保证合格物料顺利通过，又能有效阻挡超径石块。设备下部集成振动驱动单元，采用偏心激振结构提供稳定的振动力度，通过定向振动将落入料斗内的物料均匀、连续地输送至下方出料口，可根据后续输送设备的处理能力调整振动参数，匹配不同的给料量需求，避免物料输送过程中出现堆料、断料问题。设计过程中充分考虑井下安装的边界条件，整体机架采用型钢焊接成型的框架式结构，在保证结构强度足以承受大块物料冲击载荷的前提下，尽可能压缩设备整体高度与横向尺寸，适配井下巷道的有限安装空间，机架支腿设置有可调式安装底座，可根据现场安装基面的平整度调整设备安装角度，保证振动方向与物料输送方向匹配，提升物料输送效率。料斗内壁采用耐磨衬板结构设计，可承受物料长期冲刷磨损，延长设备整体使用寿命，驱动单元采用密封式防护结构，避免井下粉尘、水汽侵入驱动部件造成故障，设备整体结构紧凑，无外露易损部件，日常维护仅需定期检查激振单元的紧固件状态与衬板磨损情况，适配井下作业维护不便的场景。该设备可直接与带式输送机、箕斗提升设备等后续物料转运设备衔接，形成连续的井下物料输送链路，解决井下原矿转运过程中大块物料卡堵、给料不均匀的常见问题，有效提升井下采矿作业的物料转运效率，降低人工清理堵料的劳动强度与安全风险。
