起重作业用重型滑轮式安全吊钩结构

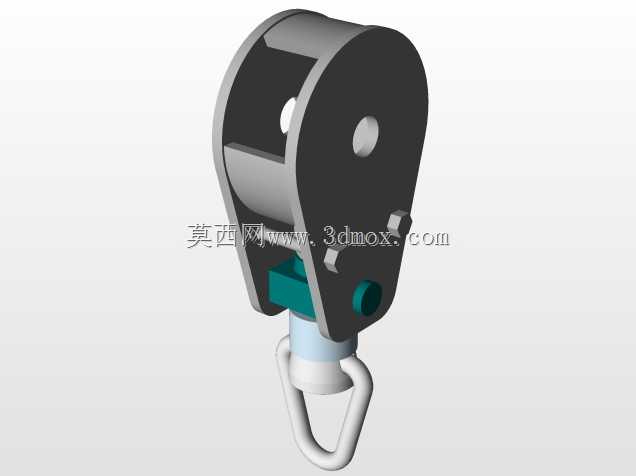

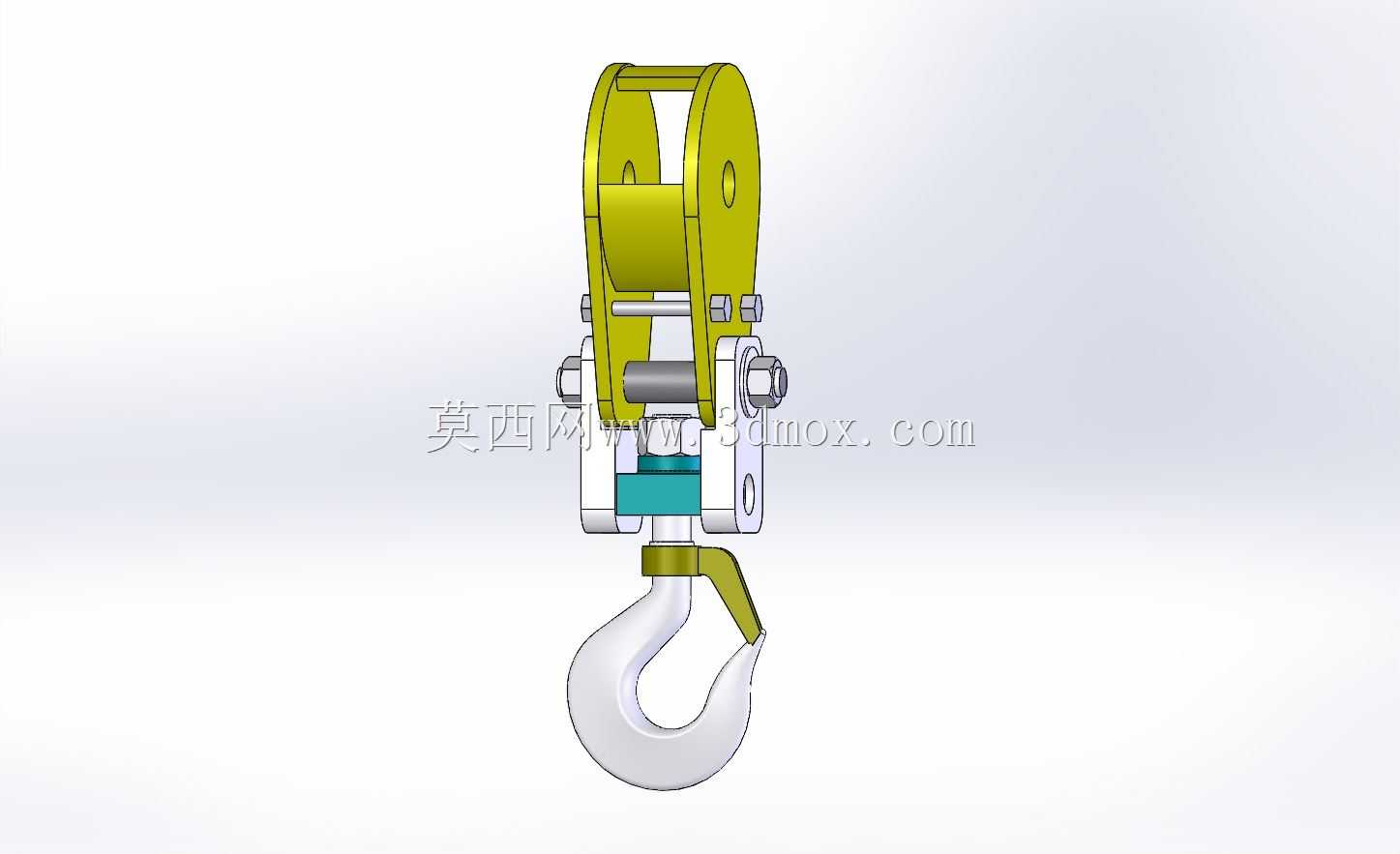

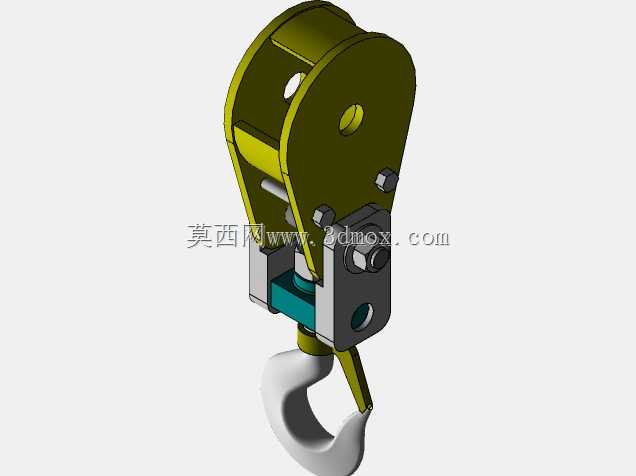

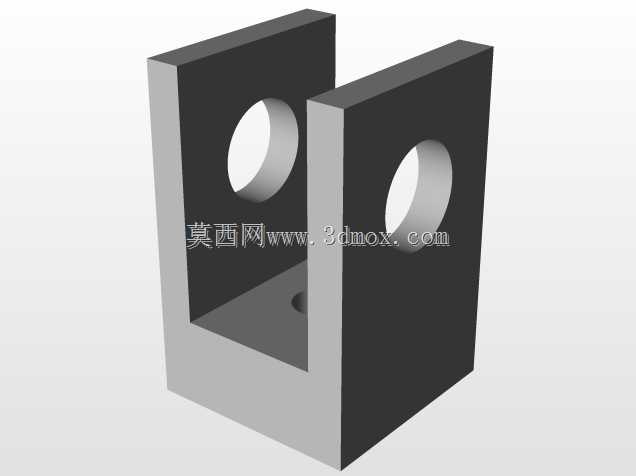

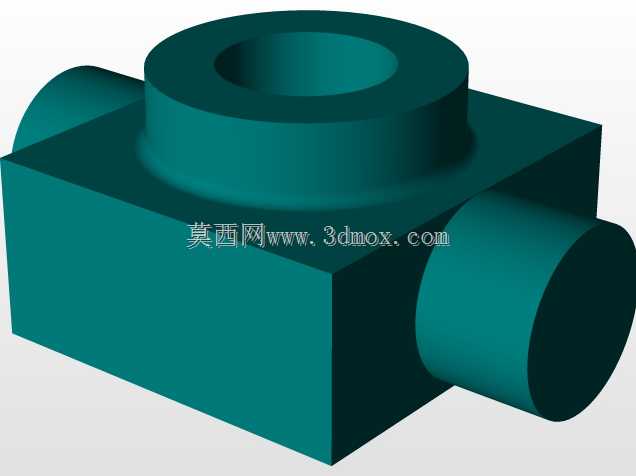

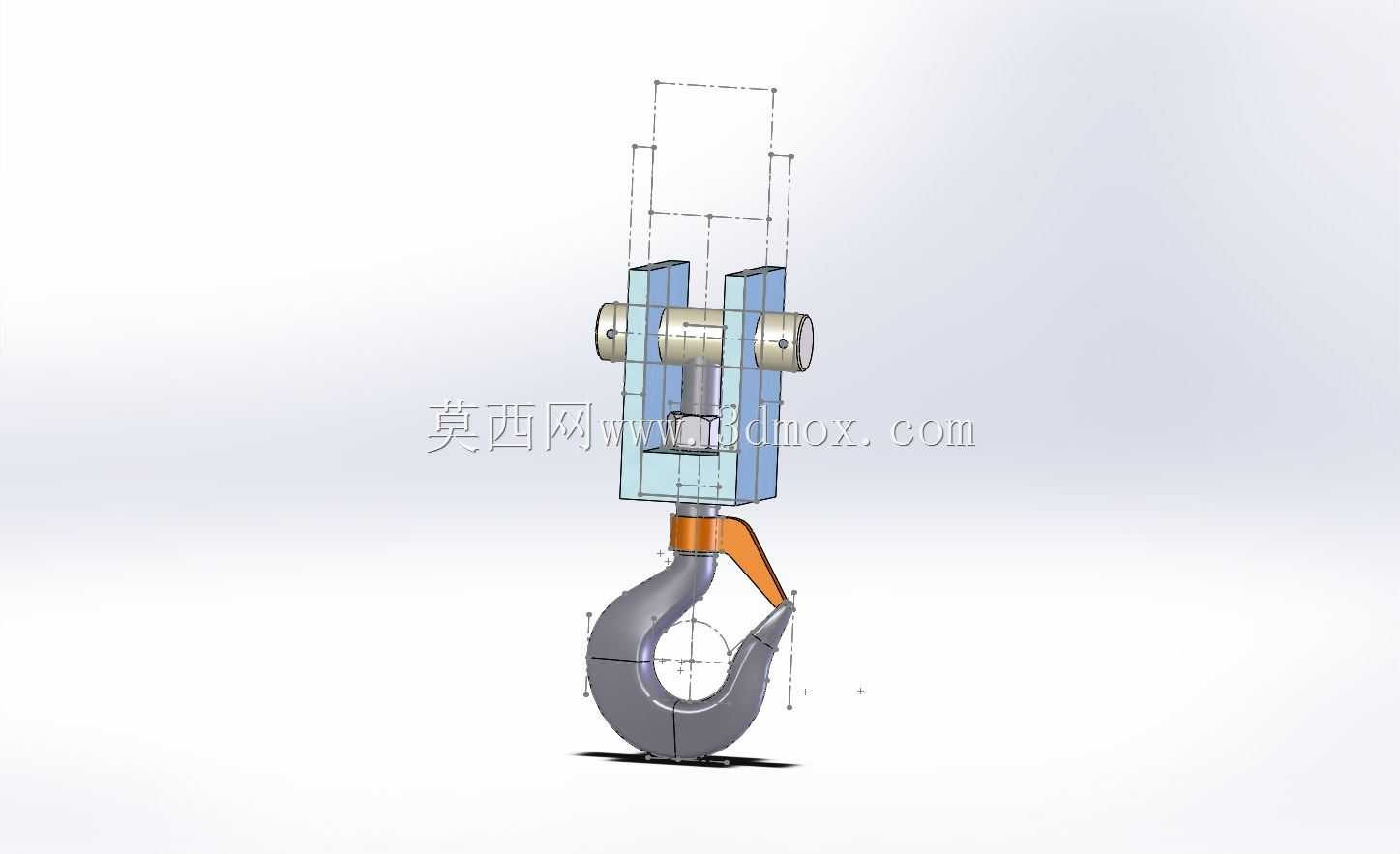

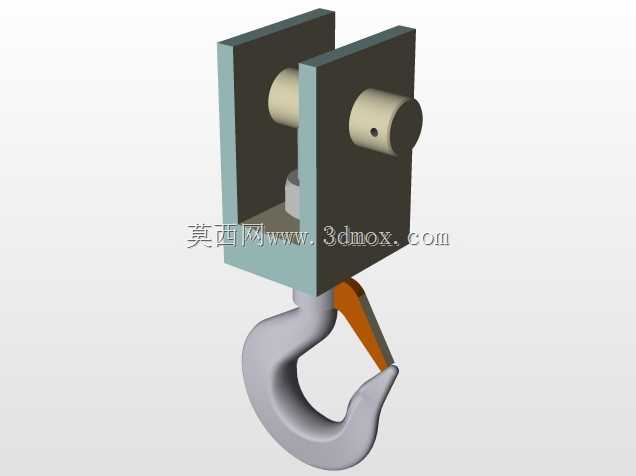

该吊钩结构广泛应用于桥式起重机、门式起重机、汽车吊、履带吊等各类起重设备的取物末端环节，覆盖厂房内重型工件转运、港口集装箱装卸、基建工程钢筋构件吊装、仓储重型货物上下架等多类作业场景，是起重作业中直接连接被吊物与起重设备起升机构的核心受力部件，承担着传递吊重载荷、保障吊装作业安全的关键作用。整套结构集成了上部滑轮挂载模块、中部连接卸扣组件、下部吊钩主体与防脱保险结构，上部的双夹板滑轮架可适配对应直径的起重钢丝绳，通过内置滑轮将钢丝绳的起升拉力均匀传导至整个吊钩结构，滑轮两侧的夹板采用高强度合金钢板加工，通过销轴与螺栓紧固形成稳定的承载框架，可适配常规起重设备的动滑轮组安装位，安装时仅需将起升钢丝绳穿入滑轮槽，完成钢丝绳端固定即可实现与起升机构的连接，无需额外定制复杂转接件。中部的十字连接轴与推力轴承结构可实现吊钩整体360度水平回转，在吊装不规则形态工件时，可随工件的自然摆动调整吊钩朝向，避免钢丝绳打扭损伤，同时降低作业人员手扶调整吊重方向的安全风险；连接部位的锁紧螺母与开口销双重防松设计，可避免长期受交变载荷作用下连接件松脱，适配频繁启停、变幅的起重作业工况。下部的吊钩主体采用锻造合金钢钩体设计，钩身弧度经过力学优化，可在额定载荷范围内让应力均匀分布在钩身截面，避免局部应力集中导致的钩体变形或断裂；钩头位置加装的弹簧式防脱挡片可在吊索具挂入后自动复位封闭钩口，防止作业过程中吊索具从钩口滑脱引发坠物事故。整套结构的安装边界可适配多数中小吨位起重设备的起升机构末端接口，各连接销轴均采用标准化尺寸设计，日常维护时可快速拆解更换磨损的滑轮衬套、防脱挡片等易损件，无需整体更换吊钩总成，可有效降低起重设备的运维成本；结构整体的外形设计紧凑，在保证额定承载能力的前提下尽可能压缩了整体高度，可提升起重设备的有效起升高度，适配厂房内净空有限的吊装作业场景。
