曼尼通MHT10120起重机臂延伸结构

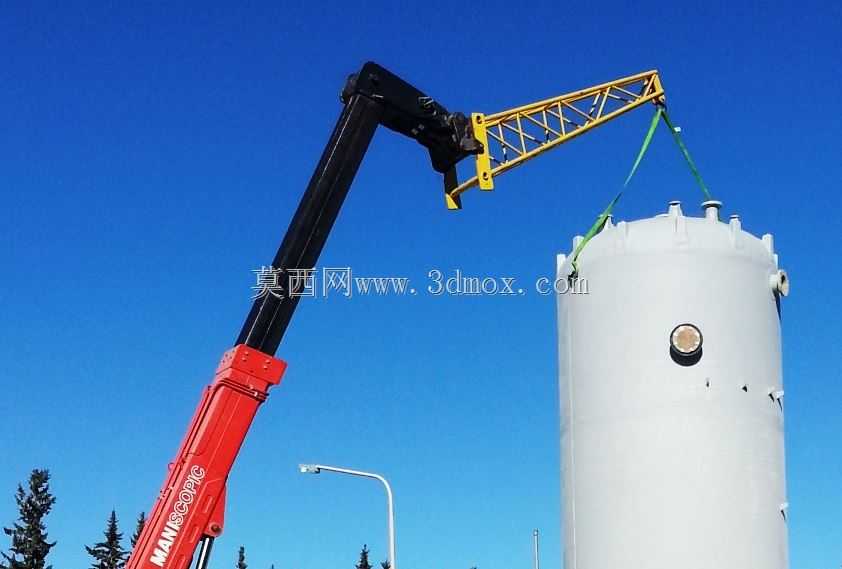

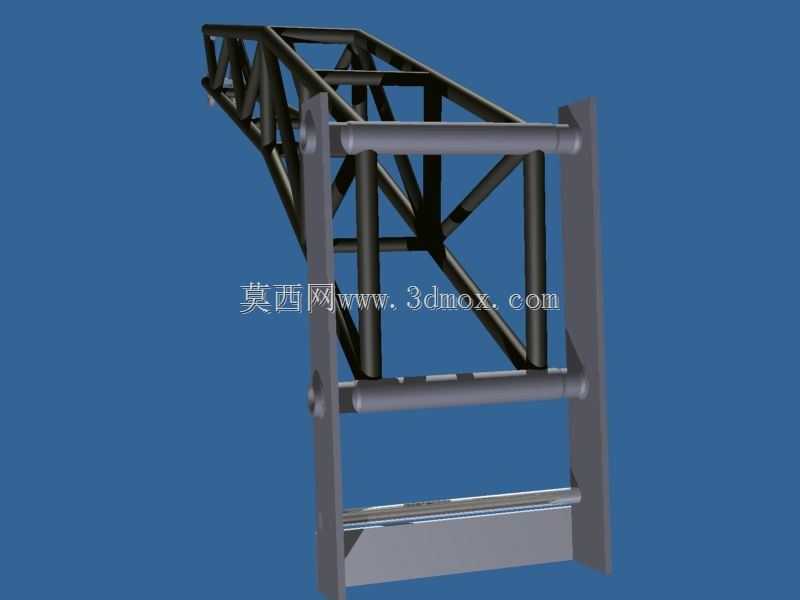

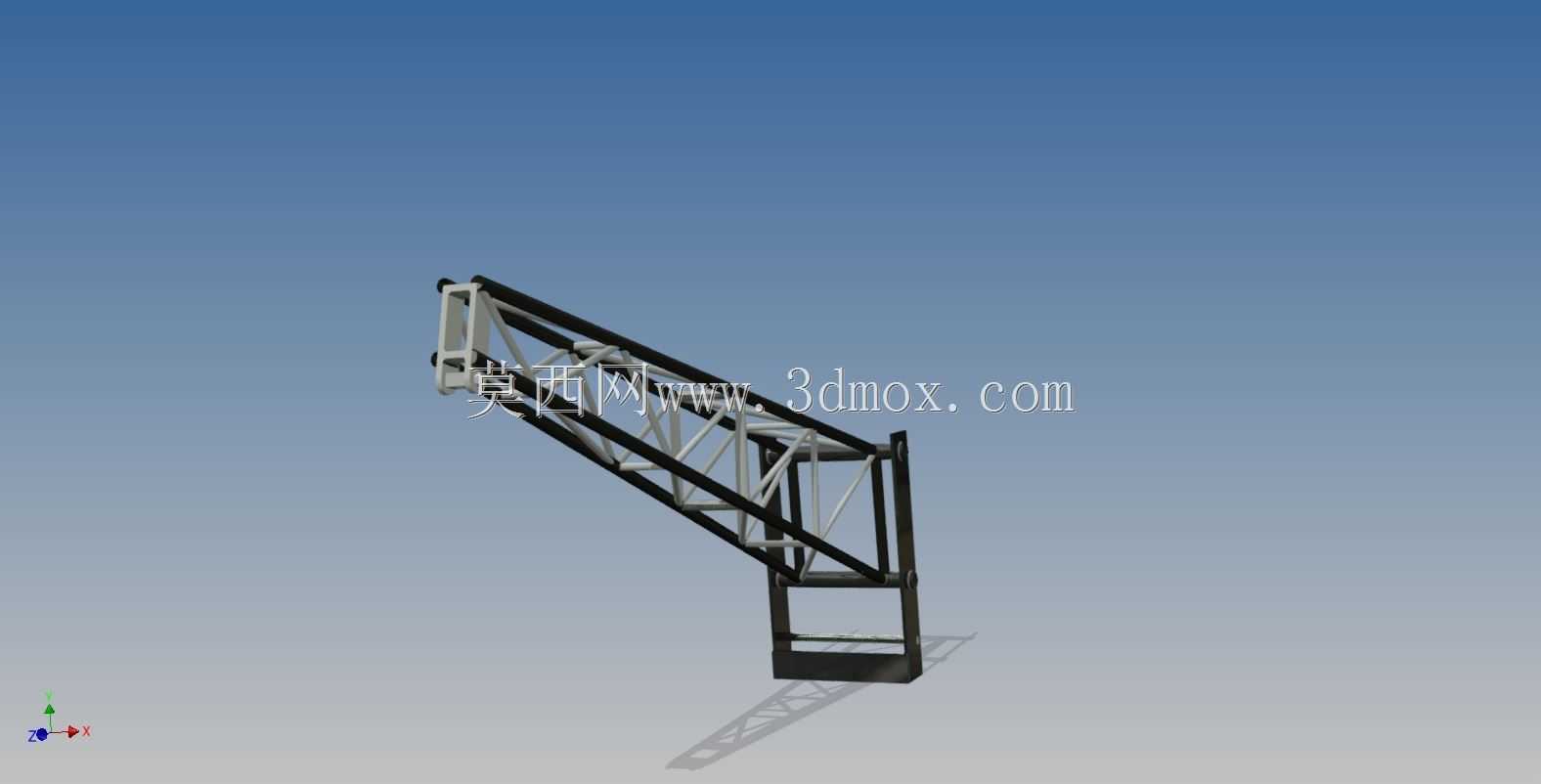

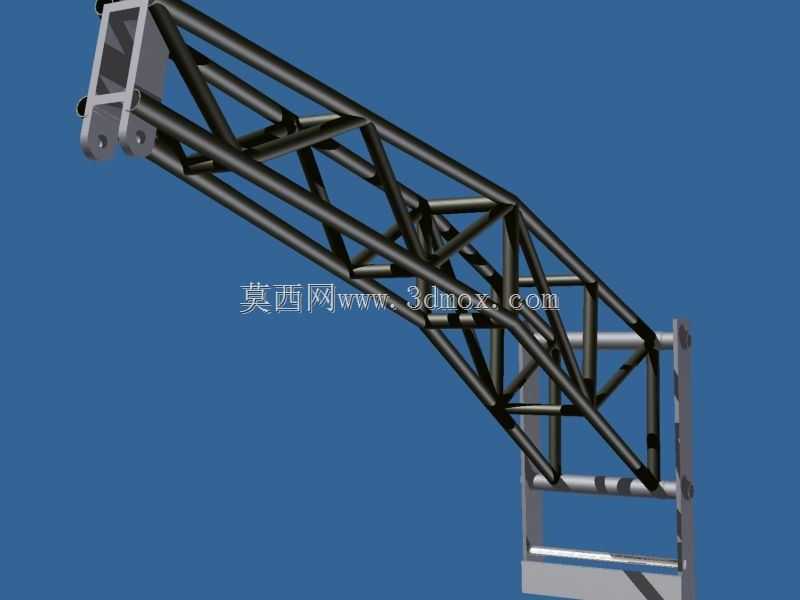

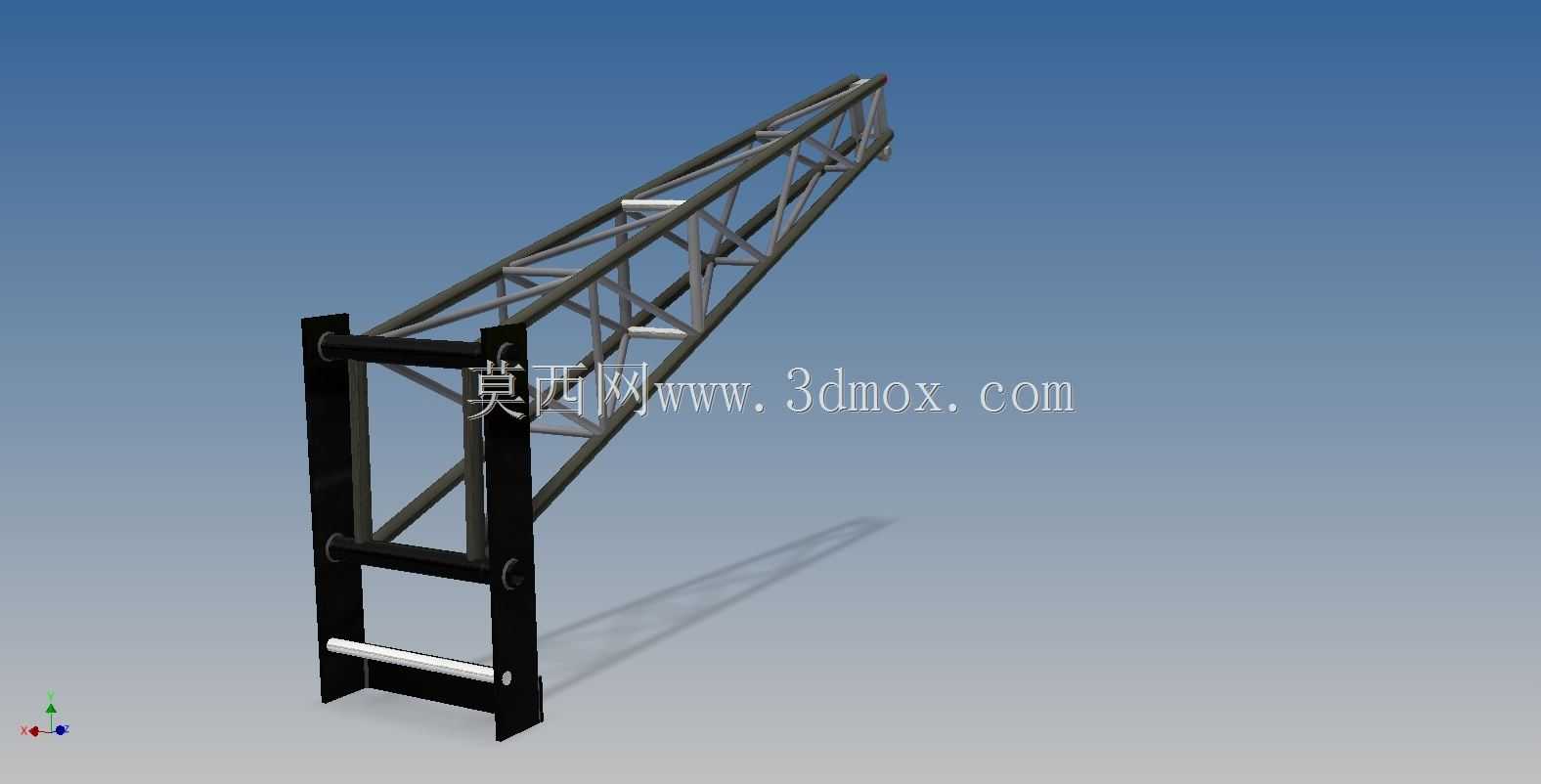

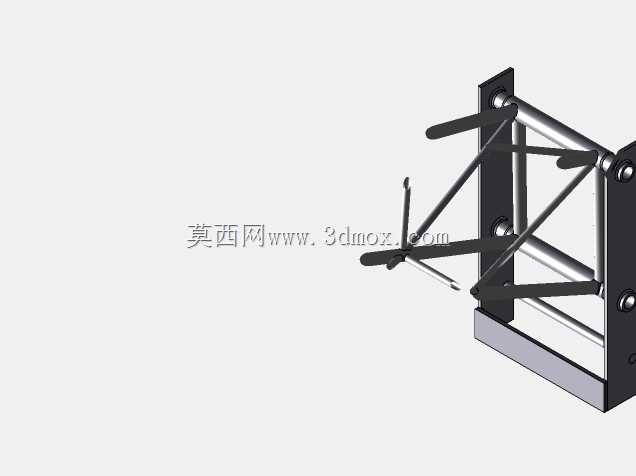

在建筑施工、重型设备转运、工业厂房搭建、物流堆场装卸等场景中，伸缩臂叉装车常面临原有臂架作业半径不足、起升高度受限的问题，尤其是在狭窄场地内无法近距离靠近吊装点位时，臂延伸结构就成为拓展设备作业能力的核心辅具。这款适配曼尼通MHT10120的臂延伸结构，采用桁架式镂空设计，整体为渐变截面的空间桁架构型，从与主臂连接的根部到末端吊点位置，截面尺寸逐步收窄，在保证结构整体刚度的同时最大限度降低了自身重量，避免额外增加主臂的负载冗余消耗。结构主材选用高强度合金钢管材，通过相贯线焊接形成稳定的三角格构体系，每一处杆件的受力都经过载荷路径优化，能够将吊装过程中的竖向载荷、横向风载、动载冲击均匀分散到各个弦杆与腹杆上，额定承载能力可达2吨，完全覆盖常规中小型辅材、工装构件、轻型设备的吊装需求。在安装边界设计上，臂延伸结构的根部采用双销轴铰接结构，与曼尼通MHT10120原有主臂的末端安装位完全匹配，安装时仅需对准销轴孔插入锁定销，连接好防脱保险装置即可完成装配，无需对原有主臂进行任何改装，拆装过程单人配合辅助吊装设备即可在短时间内完成，适配设备快速转场的作业需求。臂架末端设置有标准吊点接口，可直接连接吊钩、卸扣、吊装带等常规吊具，同时预留了附属作业装置的安装位，可根据作业需求加装吊篮、货叉等附属工装，拓展设备的多场景作业能力。设计过程中充分考虑了作业时的视野需求，桁架式的镂空结构不会遮挡操作人员的吊装视线，能够让操作人员清晰观察吊点位置与吊装物状态，降低吊装作业的视觉盲区风险。同时结构表面做了耐磨防腐处理，能够适应户外工地、堆场等复杂作业环境下的风吹日晒、磕碰剐蹭，延长结构的使用寿命。在尺寸设计上，这款臂延伸结构的长度经过精准匹配，既能够有效拓展原有臂架的作业半径与起升高度，让设备能够跨过障碍物完成远距离吊装作业，又不会因为延伸长度过长导致设备整体稳定性下降，配合设备自身的支腿结构，能够在额定载荷范围内保证作业安全，解决了常规作业中设备无法靠近作业面、原有臂长不足的痛点，大幅提升伸缩臂叉装车的作业覆盖范围，减少设备移位次数，提升现场吊装作业的整体效率。
