NEMA17步进电机L型直角安装固定支架

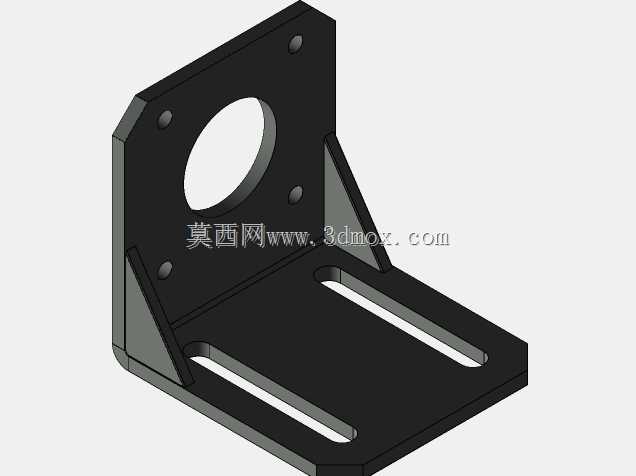

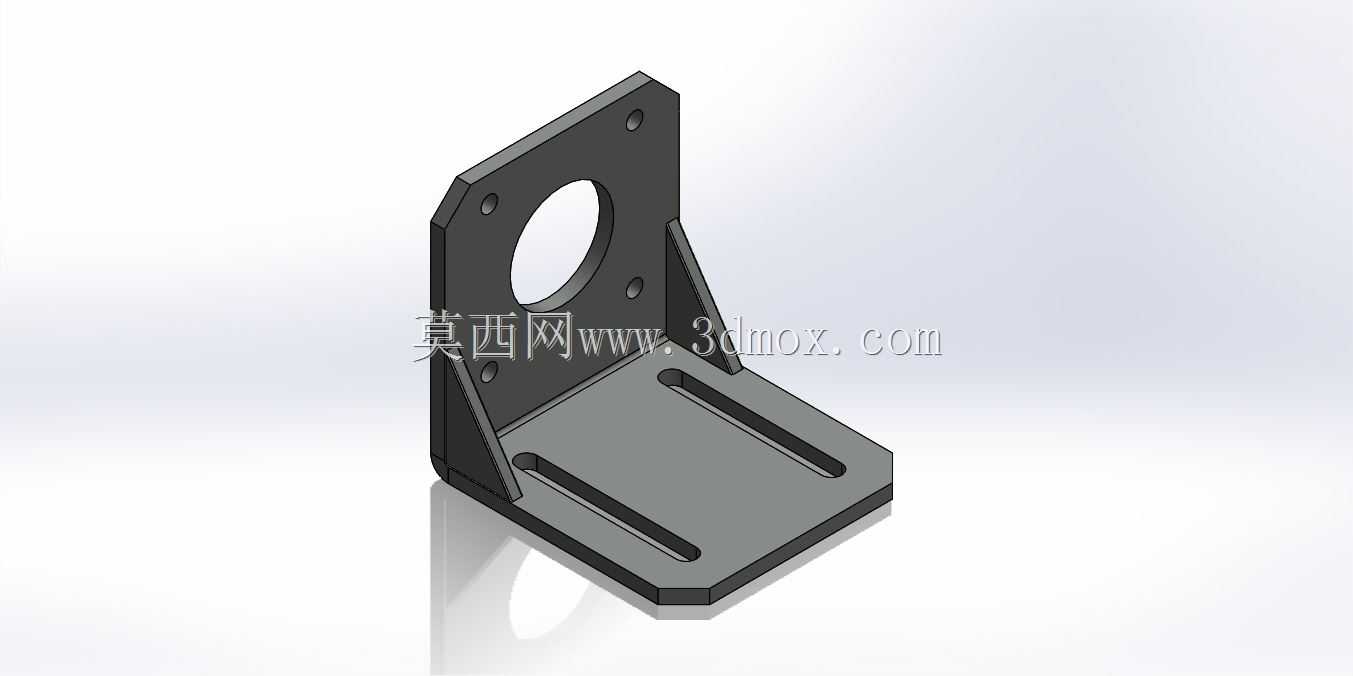

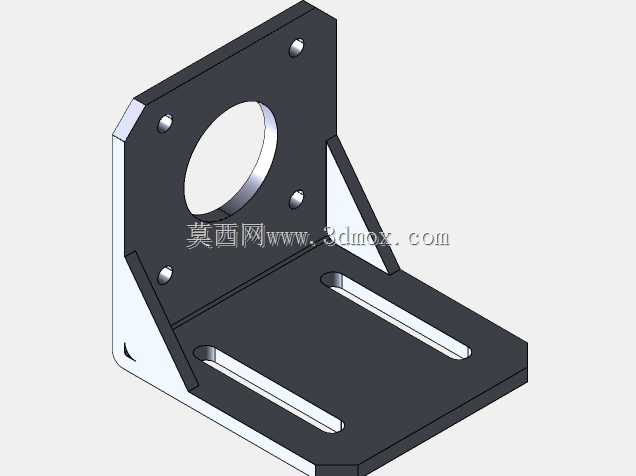

这款L型直角安装支座是专为NEMA17规格步进电机配套设计的固定结构件，广泛应用于桌面级数控设备、小型自动化模组、3D打印传动机构、桌面机械臂关节、小型传送带驱动单元以及DIY创客项目的动力端固定场景，是小型步进电机传动系统中承担动力部件定位、载荷传导与安装基准作用的核心连接配件。在实际设备运行过程中，该支架首先需要为步进电机提供稳定的安装基准，抵消电机运转时产生的径向与轴向振动，避免电机输出轴与传动部件出现同轴度偏差，同时将电机工作时产生的反作用力矩均匀传导至设备安装基面，保障传动链路的运行稳定性。从功能特性来看，该支架采用垂直折弯的L型结构设计，竖直立面预留了与NEMA17步进电机安装孔位完全匹配的定位孔组，中心开设大尺寸通孔用于避让电机输出轴端与联轴器的安装空间，侧面增设三角加强筋结构，大幅提升立面与底面连接处的结构强度，避免电机长时间运行产生的振动导致支架折弯处出现形变或疲劳断裂；水平安装底面开设两条平行的长条形腰型孔，既可以在安装时灵活调整电机的前后固定位置，适配不同长度的联轴器、同步轮等传动连接件的安装间隙需求，也能兼容不同孔距的设备安装基面，降低安装配合的精度要求。在设计思路上，这款支架优先兼顾了结构强度与安装通用性，整体采用等厚板材折弯成型的结构方案，在保证支撑刚性的前提下尽可能压缩整体占用空间，适配小型设备紧凑的内部安装空间；安装孔位的排布严格遵循NEMA17步进电机的通用安装规范，无需额外打孔改造即可直接适配市面上绝大多数42系列步进电机的安装需求，腰型孔的长度设计预留了足够的位置调整余量，能够抵消部分安装基面的加工误差，降低现场装配的调试难度。从安装边界来看，该支架竖直立面的安装孔位中心距完全匹配NEMA17电机的标准安装尺寸，中心通孔直径可完整容纳电机输出轴端与标准联轴器的安装空间，水平底面的腰型孔间距适配常规小型设备的型材安装槽距，整体外形尺寸紧凑，不会占用过多设备内部空间，安装时可通过底面腰型孔快速调整电机位置，保障电机输出轴与传动丝杠、同步轮等部件的同轴度，减少传动过程中的卡顿与磨损问题，提升整套传动机构的运行寿命与稳定性。
