带防滑纹理曲面支撑塑料支架结构

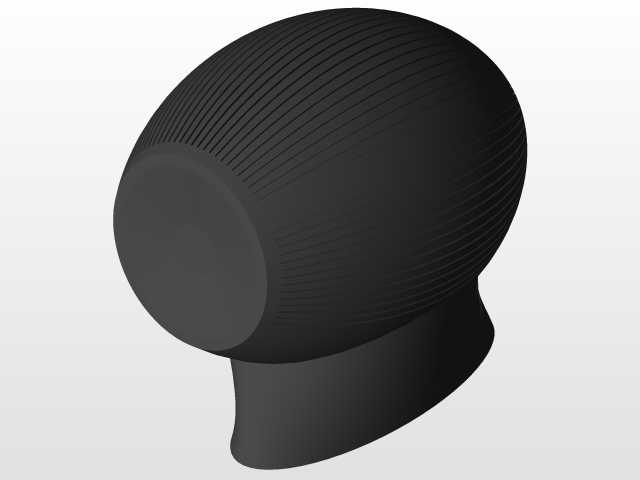

　　日常做小型设备的外露支撑结构选型时，经常会遇到需要兼顾握持触感、承托稳定性与外观整体性的需求，这款带竖向防滑纹理的曲面塑料支撑件，就是针对这类场景做的结构设计。先从实际安装边界说起，该支撑件的深度方向尺寸为40mm，高度方向尺寸为30mm，整体安装占用空间紧凑，不需要在配套设备上预留过大的装配空位，适合集成在小型手持设备、桌面小型装置或者需要软性接触承托的工位辅件上。

　　从功能特性来看，上部的椭球形曲面并非单纯的外观造型，整个曲面覆盖的细密竖向棱纹，一方面是增大接触摩擦力，不管是作为手持操作的握持部位，还是作为承托其他物件的接触面，都能避免接触面打滑移位；另一方面这类均匀分布的竖向纹理在注塑成型时，能更好地引导塑料熔体填充型腔，减少曲面部位的缩痕、流痕缺陷，降低成型后的表面处理工作量。下部的收窄裙边结构，是整个支撑件的安装定位部位，相比直筒式的安装座，这种带渐变过渡的裙边结构，能分散上部承托时传递到安装基面的应力，避免应力集中在安装孔位周边导致塑料件开裂，同时渐变的曲面过渡也不会出现直角部位的积尘问题，日常清洁维护更方便。

　　设计思路上，整个支撑件没有做多余的装饰结构，所有曲面弧度都经过人机接触的弧度校验，上部椭球的曲率半径适配手掌指腹的自然弯曲弧度，当作为手持部件使用时，握持时的压力能均匀分散在接触面上，不会出现局部硌手的问题；作为承托支架使用时，曲面的凹陷弧度能适配圆形、椭球形的被承托物件，不需要额外增加防滑垫就能实现稳定限位。材质选用常规的工程塑料即可满足使用需求，结构壁厚做了均匀化处理，整体壁厚差控制在0.5mm以内，避免注塑成型时出现翘曲变形，安装部位的裙边内侧做了定位止口，装配时可以直接卡在配套设备的安装孔位上，不需要额外做复杂的定位工装，装配效率更高。

　　实际应用场景中，这类支架可以用在小型手持检测设备的握持端，替代传统的橡胶握把，一体注塑的结构比粘接的橡胶套更耐用，不会出现长时间使用后脱胶移位的问题；也可以用在桌面小型工装的工件承托部位，比如小型圆形零件的摆放支架，曲面纹理能避免零件表面被刮花，同时稳定限位防止零件滚落；还可以作为小型消费电子设备的底部支撑脚，柔和的曲面接触不会刮伤放置台面，防滑纹理也能避免设备放置时出现滑动。

　　结构细节上，支撑件的上部曲面和下部裙边的过渡位置做了圆角处理，圆角半径匹配整体造型比例，既不会因为圆角过小导致应力集中，也不会因为圆角过大影响整体的造型协调性。整个零件没有倒扣结构，注塑生产时可以采用简单的两板模结构，不需要设计复杂的抽芯机构，能有效降低模具制造成本，适合批量生产。表面的竖向纹理深度控制在0.3mm，既保证足够的防滑触感，又不会因为纹理过深导致积灰难以清理，纹理的走向顺着零件的脱模方向设计，成型后顶出时不会出现纹理拉伤的问题，能有效提升成品率。

　　从安装适配性来看，下部裙边的安装面做了平面度管控，装配后和安装基面的贴合间隙控制在0.1mm以内，不会出现安装后歪斜的问题，安装固定可以采用粘接、螺丝锁付或者卡扣连接的方式，裙边的壁厚足够预留自攻螺丝的锁付余量，不需要额外镶嵌金属螺母，进一步降低零件的综合成本。作为外露使用的塑料构件，整个结构没有尖锐的棱角，所有边缘都做了倒钝处理，使用过程中不会划伤操作人员，符合一般工业设备的外露件安全设计要求。
