方法兰型8mm内径直线运动轴承结构

　　做非标设备结构设计快十年，方法兰直线轴承是我出BOM表时选得最频繁的线性导向件之一，尤其是这种8mm内径的LMK系列规格，几乎覆盖了从小型检测工装、桌面型自动化模组到轻载送料机构的绝大多数小行程直线运动场景。不同于圆法兰型需要在安装面预留沉孔避让法兰外圆，也不同于对边切边法兰的安装受力偏向单侧，方法兰的四个安装孔呈对称矩形分布，在铝型材搭建的机架、薄钢板焊接的安装立板上都能直接配打沉头孔锁附，安装面不需要额外加工避让位，对加工精度的容错率更高，哪怕是新手钳工配孔，也不容易出现安装后轴承受力别劲的问题。

　　从实际使用场景来说，这类8mm内径的方法兰直线轴承，最常出现在需要引导光轴做轴向直线运动的工位：比如小型点胶机的Z轴升降导向，配合8mm淬硬镀铬光轴使用，能承受垂直方向的点胶压头负载，同时保证上下运动的同轴度，避免点胶头偏移碰坏工件；再比如流水线旁的小型工件移栽机构，水平安装的方法兰轴承支撑推料杆做往复运动，法兰端直接锁在移栽立板上，不需要额外做轴承座固定，能压缩整个机构的横向安装空间，很多桌面型分拣设备的推料机构，算上轴承法兰的厚度，整个安装位的轴向尺寸能控制在20mm以内，这是带座轴承根本做不到的空间优势。

　　从功能特性上看，这个规格的直线轴承内部带保持架均匀排布的钢球循环列，钢球在轴承外套的滚道内做无限循环运动，和光轴之间是点接触滚动摩擦，运动阻力比铜套、石墨套这类滑动导向件小一个数量级，哪怕是用气缸直接驱动，也不会出现低速爬行的问题，适合需要频繁往复启停、运动速度不超过2m/s的轻载工况。要注意的是这类轴承只能承受径向负载，不能承受轴向的倾覆力矩，所以设计时如果导向端有偏载，要么成对使用两个轴承拉开支撑间距，要么在负载端加辅助导向，不然很容易出现钢球卡滞、保持架碎裂的问题，我早年做第一台检测工装时就踩过这个坑，单轴承支撑带偏心检测头，运行不到三百次就出现卡滞，拆下来发现保持架已经裂了三分之一，后来改成两个轴承间隔40mm背对背安装，问题直接解决。

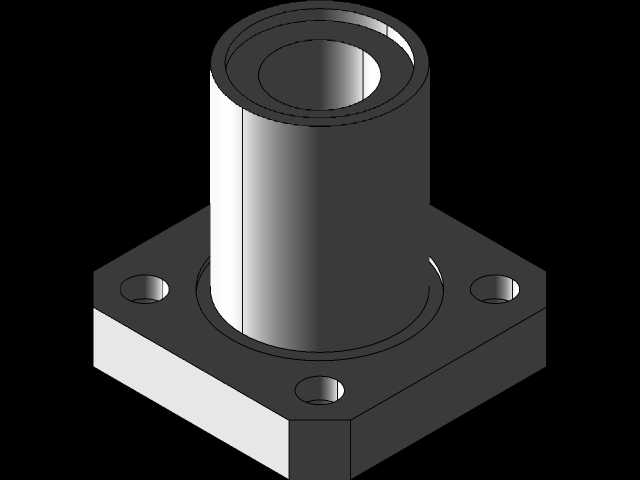

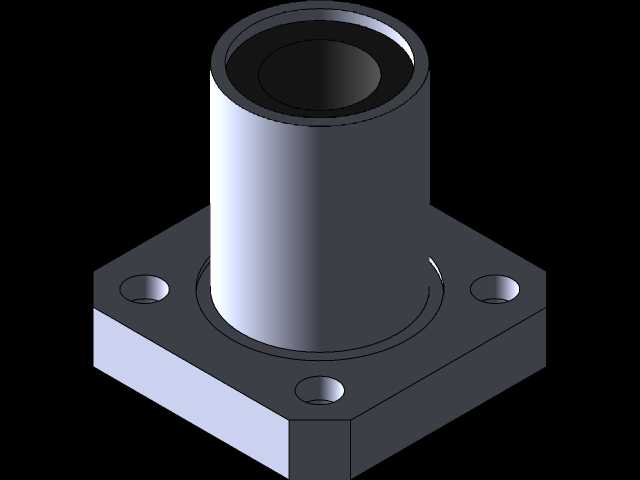

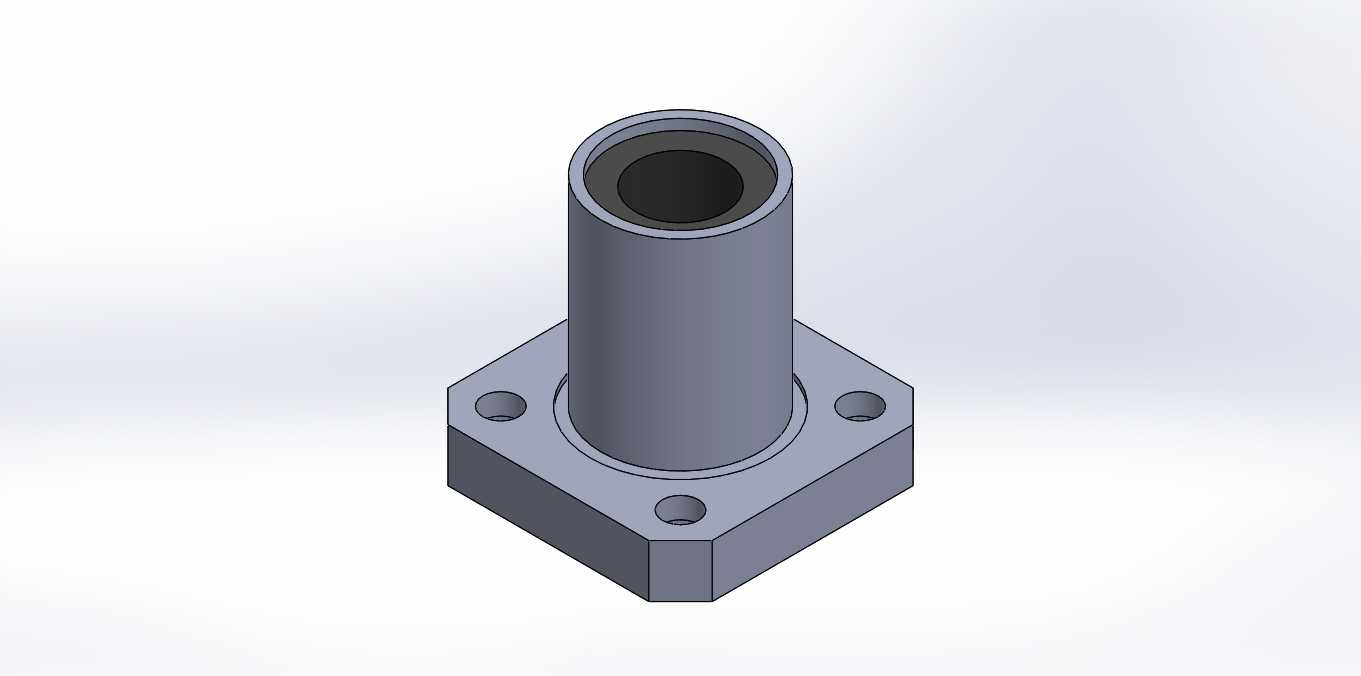

　　设计建模的时候，这个零件的建模逻辑其实不复杂，但要注意几个关键的安装边界尺寸：首先是法兰端的四个安装孔，是适配M4沉头螺丝的，孔位的中心距要严格对应行业通用的安装尺寸，不然用户拿到模型装配时会出现孔位对不上的问题；其次是轴承的内孔和光轴的配合，要选间隙配合，建模时内孔尺寸要留够配合间隙，不能按8mm零对零画，实际生产中轴承内孔和光轴的配合间隙一般控制在0.01-0.03mm之间，太紧会导致运动卡滞，太松会出现径向窜动影响导向精度；还有轴承主体的外圆尺寸，是压入安装孔的配合尺寸，建模时要标注清楚公差，压入安装板的孔一般选H7公差，避免压入后轴承外套变形挤压钢球。另外法兰和轴承主体的衔接处做了微小的倒角，这个细节不能省，实际压装时这个倒角能起到导向作用，避免压装时刮伤安装孔的内壁，也能减少应力集中，避免法兰和筒体衔接处出现应力断裂。

　　从选型适配的角度说，8mm内径的这个规格，适配的光轴必须是表面硬度HRC60以上的淬硬镀铬轴，表面粗糙度要达到Ra0.8以下，如果用普通冷拉圆钢当光轴，运行不了几百公里就会把轴表面磨出沟槽，直接导致轴承报废。另外这种轴承自带密封防尘圈，两端的密封圈能挡住大部分环境中的粉尘、切屑，但如果是在打磨、粉尘特别大的工况下使用，还是要额外加防尘护套，不然粉尘进入钢球滚道，会很快磨损失效。很多新手设计时容易忽略轴承的润滑预留，这个型号的轴承筒体上是带注油孔的，定期注锂基脂润滑能把使用寿命延长三倍以上，建模的时候要把注油孔的位置留出来，不要被安装板挡住。

　　实际装配的时候，方法兰的四个螺丝要对角均匀锁紧，不能先把一个螺丝拧死再拧其他的，不然会导致法兰受力不均，轴承筒体出现微小的倾斜，最终导致光轴运动卡滞，这个细节在装配工艺文件里一定要标注清楚，很多车间装配工图快，单颗螺丝一次拧紧，最后调试的时候发现运动不顺，找半天找不到问题根源，其实就是锁附顺序不对导致的。另外轴承压入安装板的时候，要用力压轴承的法兰端面，不能直接敲轴承的筒体尾部，不然会把内部的钢球和保持架敲移位，直接导致轴承报废。

　　这类直线轴承之所以在小型自动化设备里应用这么广，核心原因就是它把导向功能和安装法兰做成了一体化结构，不需要单独设计加工轴承座，能大幅减少设计和加工的工作量，同时标准化程度极高，市面上所有品牌的同型号产品安装尺寸完全互换，后期维护更换时不需要重新加工零件，直接拆下来换上新的就能用，不管是小批量做非标设备，还是量产标准模组，都是性价比极高的导向件选择。
