NEMA17规格42mm方身5mm轴步进电机结构

　　做非标自动化设备选型时，42规格的步进电机几乎是桌面级小型设备绕不开的执行元件，这款NEMA17标准的步进电机，方身截面尺寸42mm，本体长度50mm，输出轴直径5mm，刚好覆盖0.2N·m到0.6N·m区间的扭矩输出需求，在3D打印机X/Y/Z轴进给、小型点胶机位移滑台驱动、桌面雕刻机主轴进给、智能仓储小型分拣机构摆转、医疗检验设备样本架推送这类场景里适配度极高。从结构设计逻辑来看，这款电机严格遵循NEMA17安装标准，前端安装法兰的四个安装孔位呈正方形分布，孔距统一为31mm，安装孔采用M3螺纹规格，前端止口直径22mm，输出轴的轴伸长度控制在24mm，轴端做了平面铣削处理，方便配套同步轮、联轴器时传递扭矩不打滑，

　　这些安装边界尺寸完全对齐行业通用标准，设计人员选型时不用额外做安装位的适配修改，直接按照标准孔位预留安装空间即可，能大幅缩短结构设计的校核周期。电机本体的外壳采用拉伸铝型材工艺，前后端盖为压铸铝合金材质，表面做了黑色氧化处理，既保证了结构强度，又能在设备运行时通过外壳散出绕组产生的热量，避免长时间运行出现扭矩衰减。输出轴采用轴承钢材质，前后端各配置一个深沟球轴承支撑，能承受一定的径向负载，满足同步带传动、直连丝杠传动的受力需求，不会因为径向力过大出现轴偏磨、卡滞的问题。绕组部分的出线端设置在电机尾部，采用多色线芯区分相序，接线时可以直接按照线色对应驱动器的A+、A-、B+、B-接口，不用额外做通断测试判断相序，

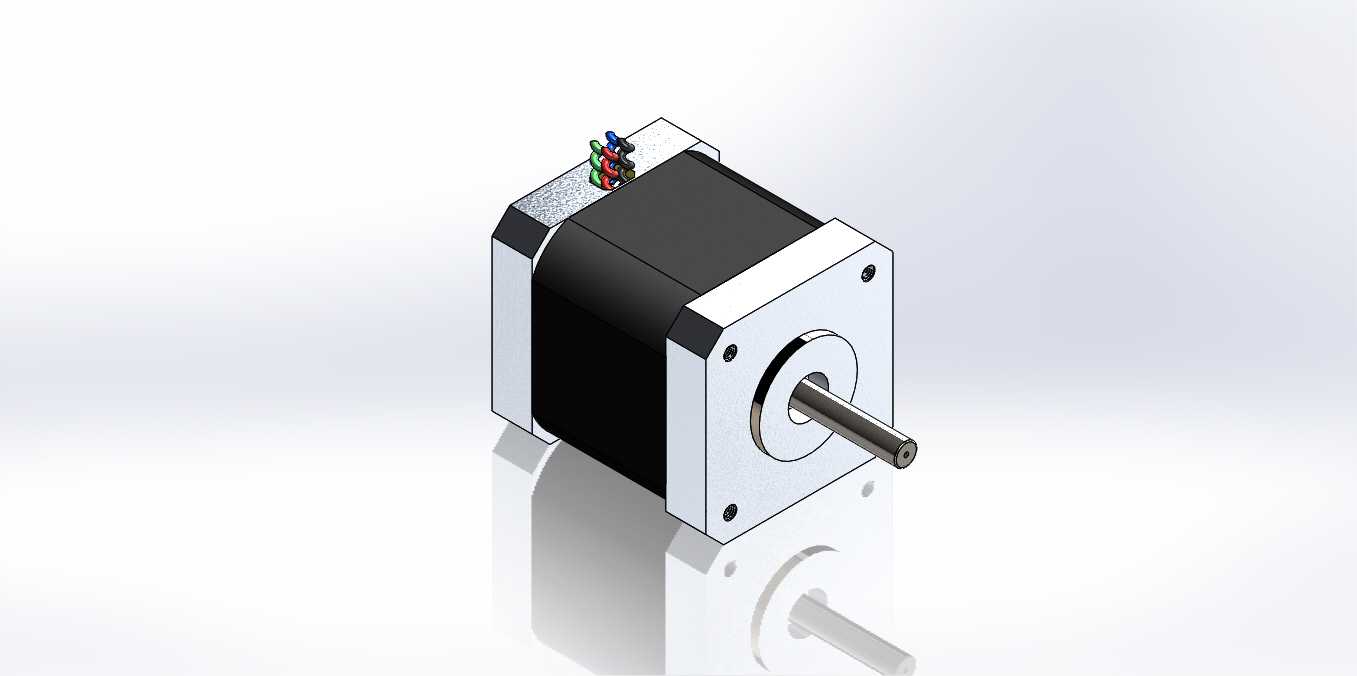

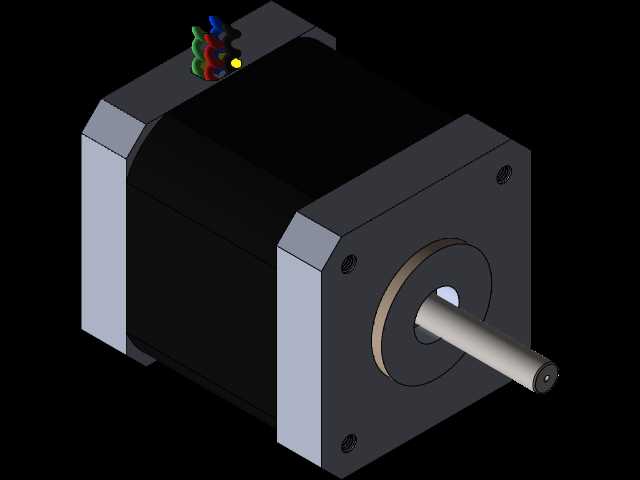

　　降低现场接线的出错概率。在实际设备布局时，这款电机的方形机身可以直接贴合安装面固定，也可以搭配配套的电机支架做卧式安装，50mm的本体长度不会占用过多的设备内部空间，哪怕是内部空间紧凑的桌面级设备，也能轻松塞下，不会和周边的走线槽、传感器、传动部件产生干涉。从建模细节来看，模型还原了电机的所有关键安装特征，包括前端盖的安装沉孔、输出轴的铣扁位、尾部出线的护线套结构、机身的散热棱边，结构设计人员在做整机装配时，可以直接把这个模型导入装配体，做干涉检查、安装空间校核、传动链同轴度验证，不用自己再花时间测绘建模，能有效提升设计效率。要注意的是，这类步进电机在配套选型时，要根据负载的实际扭矩、运行转速匹配对应的驱动器参数，

　　安装时要保证输出轴和被驱动部件的同轴度误差控制在0.1mm以内，避免因为偏心导致轴承磨损加快、运行噪音变大。另外电机的安装螺丝拧入深度不要超过3mm，避免螺丝顶到内部绕组造成绝缘破损。在做走线布局时，尾部的出线要预留至少10mm的弯曲半径，不要把线折成死弯，避免长时间运行后线芯断裂。这款电机的尺寸规格刚好卡在小型自动化设备的常用扭矩区间，相比28规格的步进电机扭矩储备更充足，相比57规格的步进电机体积更小、重量更轻，不会给设备的运动部件带来额外的负载惯量，在做轻载高速位移的场景里优势非常明显，比如3D打印机的X轴运动，搭配同步带传动时，运行速度可以做到200mm/s以上，不会因为电机自身惯量太大导致启停丢步。
