8转5mm顶丝锁紧刚性轴轨道耦合件

　　在小型传动机构的轴系对接场景里，这类刚性轴耦合件的应用覆盖了从桌面级实验设备、小型输送模组到3D打印传动单元、微型进给机构的诸多工况，核心作用是实现两根不同轴径的旋转轴之间的无间隙扭矩传递，同时保证轴系对接后的同轴度偏差控制在极小范围内，避免传动过程中出现径向跳动、扭矩损耗或者轴端磨损的问题。区别于弹性联轴器，这类刚性耦合结构没有缓冲吸震的柔性单元，更适合对传动精度要求高、负载冲击小、轴系对中条件较好的安装场景，比如小型伺服电机与丝杠的直连、步进电机与轨道传动轮的对接，都能依靠这类结构实现稳定的动力传输。

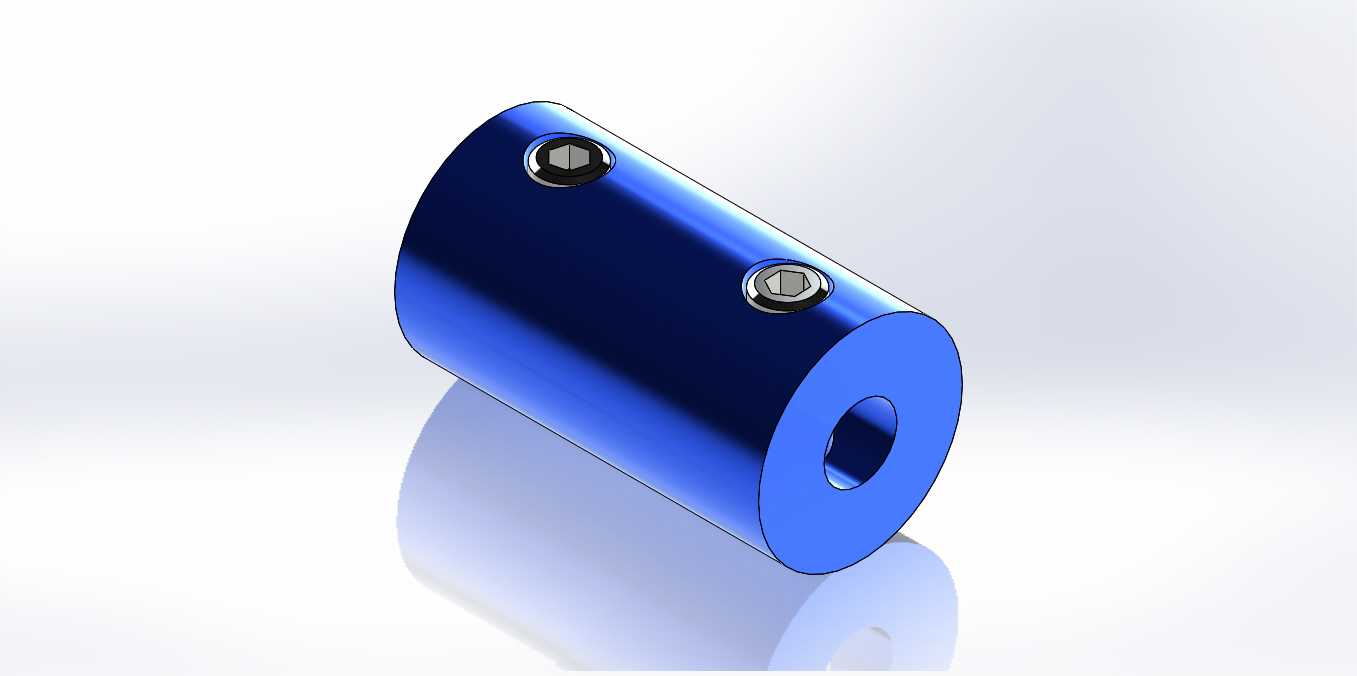

　　从结构设计逻辑来看，这款耦合件采用整体圆柱式本体结构，本体上设置两个径向顶丝孔，配套内六角紧定螺钉实现轴与耦合件的锁紧固定，这种设计的优势在于结构紧凑、零件数量少、安装拆卸便捷，不需要额外的胀套或者键连接结构，就能实现轴与耦合件之间的周向与轴向固定，尤其适合小轴径、小扭矩的传动场景，避免了键连接对小直径轴的强度削弱问题。本体采用通孔设计，两端分别适配8mm与5mm直径的轴端，安装时只需要将两根待连接的轴分别从两端插入耦合件的内孔，调整好轴的插入深度后拧紧两个径向的紧定螺钉，让螺钉端面顶紧轴表面的预加工平面或者直接顶紧轴的圆柱面，就能完成轴系的对接固定，整个安装过程不需要复杂的工装，只用常规内六角扳手就能完成操作。

　　尺寸边界上，这款耦合件的外径为14mm，整体轴向宽度为25mm，安装时需要预留足够的径向空间，保证耦合件本体不会和周边的机架、导轨或者其他传动部件发生运动干涉，同时要注意两端轴的插入深度，单端轴的插入深度建议不小于10mm，保证顶丝锁紧后有足够的接触面积，避免大扭矩传动时出现轴与耦合件之间的相对滑动。内孔的加工精度直接影响传动的同轴度，设计时内孔与轴的配合选用间隙较小的过渡配合，既保证轴能够顺利插入，又能减少配合间隙带来的传动回差，两个顶丝孔的位置沿轴向错开分布，分别对应两端插入的轴段，避免两个螺钉在同一径向截面锁紧带来的轴体应力集中问题。

　　实际选型使用时，需要注意这类刚性耦合件不适合轴系对中偏差较大的场景，如果两根对接轴存在较大的径向偏移或者角向偏差，强行安装会导致轴承受额外的径向载荷，加速轴承磨损甚至出现轴断裂的问题，因此安装前需要先调整两根轴的同轴度，保证轴端对齐后再锁紧固定。顶丝锁紧的结构在长时间交变负载下可能出现螺钉松动的情况，在振动较大的工况下使用时，可以在螺钉螺纹处涂抹少量螺纹锁固胶，提升连接的可靠性，同时要根据传递的扭矩大小选择合适的锁紧力度，避免锁紧力过大导致耦合件本体变形或者轴表面被顶伤。这类耦合件的本体通常采用金属材质加工，表面做氧化处理提升防锈能力，光滑的外圆柱面也不会在旋转过程中剐蹭周边部件，整体结构简单可靠，没有易损件，只要安装到位、锁紧可靠，就能实现长时间免维护的稳定传动，是小型精密传动机构里非常常用的轴连接部件。
