工业传动用啮合式链轮链条组合结构

这套链传动结构是机械传动系统中应用极为广泛的动力传递组件，主要适配各类需要远距离精准传动、对传动比稳定性有一定要求的工业场景，常见于自动化生产线输送段、农用作业机械动力传输单元、物流分拣设备驱动端、摩托车及轻型工业车辆的动力传递路径，也可用于机床辅助进给机构、起重设备的牵引传动环节，相比带传动它不存在打滑丢转的问题，相比齿轮传动它可以适应更大的中心距安装需求，能在多粉尘、高湿度、温差波动大的恶劣工况下保持稳定的传动性能。

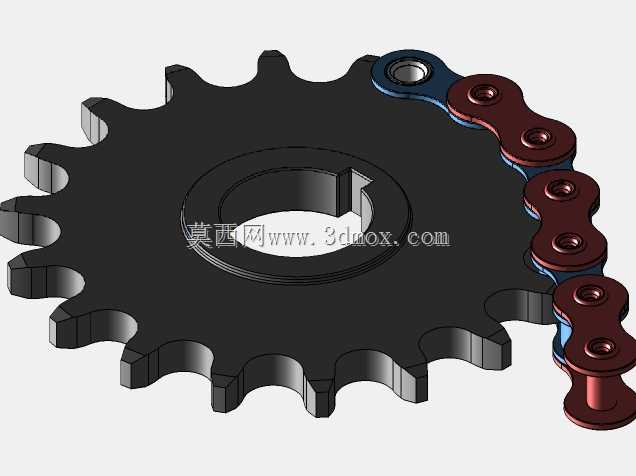

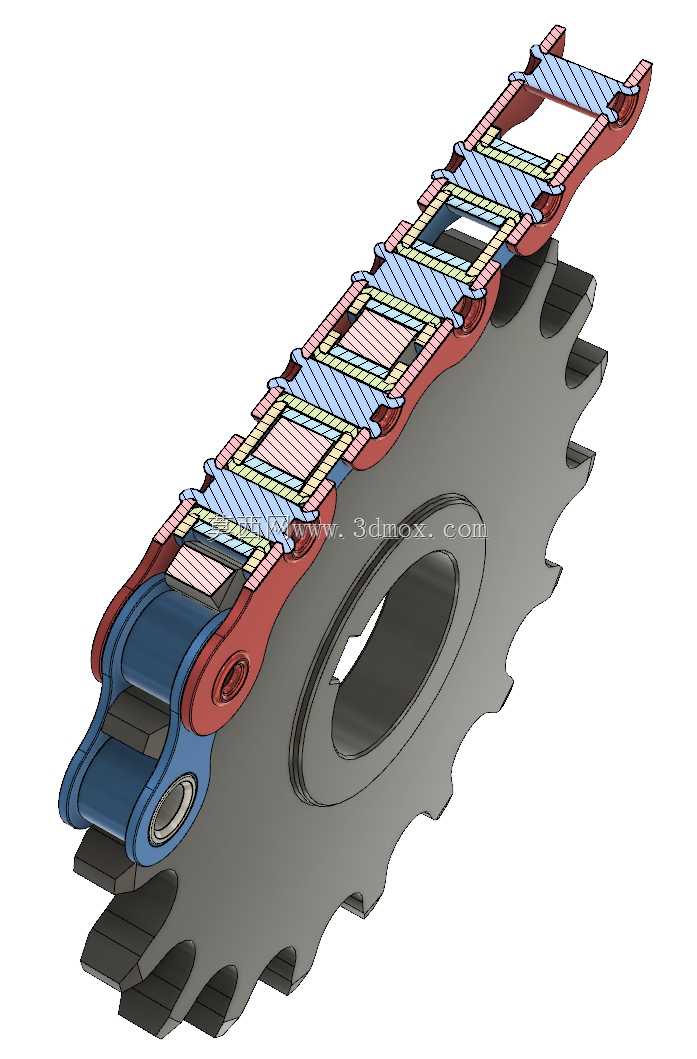

从功能特性来看，这套结构依靠链轮轮齿与链节的精准啮合来传递动力，链条采用多节铰接组合的结构设计，每一节链节都由外链板、内链板、销轴、套筒、滚子组合构成，啮合过程中滚子与链轮齿面形成滚动接触，能大幅降低啮合过程中的摩擦损耗，减少齿面磨损速率，延长整套传动结构的使用寿命。链轮采用渐开线齿形设计，齿廓经过平滑过渡处理，能保证链节啮入啮出过程顺畅无卡滞，避免传动过程中出现冲击、跳齿的问题，中心的安装孔预留了键槽位置，可与不同直径的传动轴通过平键实现周向固定，保证动力传递过程中不会出现轴与链轮的相对转动。

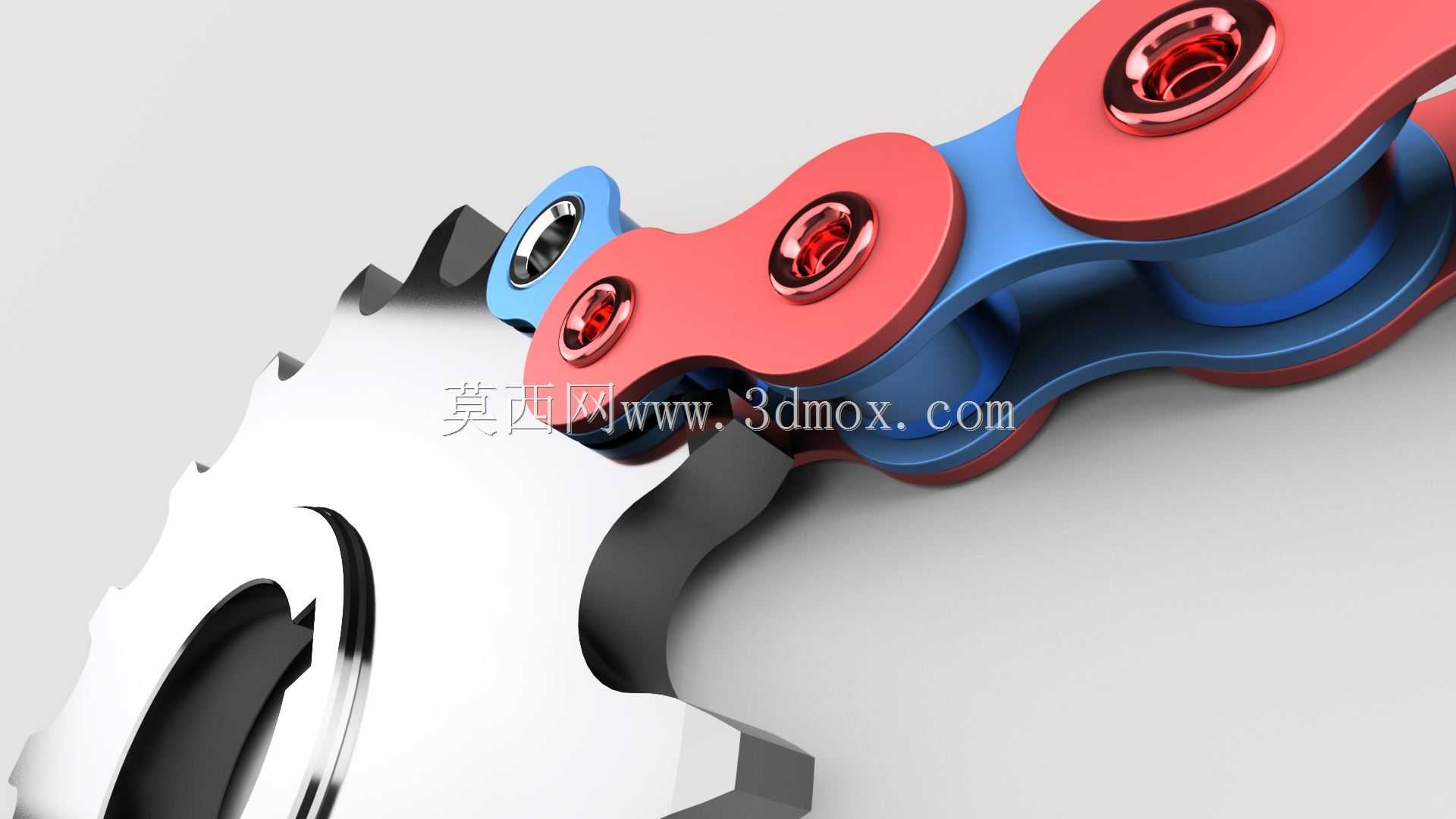

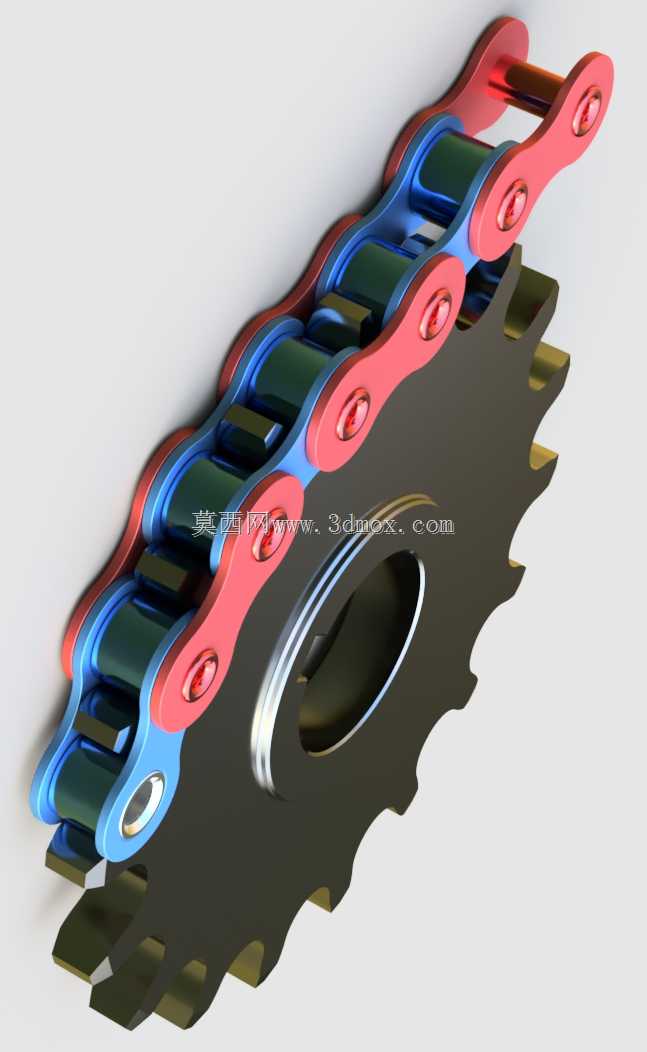

设计过程中首先明确了传动载荷与传动比的匹配关系，链轮的齿数经过合理选型，既避免齿数过少导致传动多边形效应加剧、运行过程中动载荷过大，也避免齿数过多导致链条磨损后容易发生脱链问题；链节的节距参数严格匹配链轮齿距，保证每一个链节都能准确落入链轮齿槽内，链条的侧边链板采用了差异化的色彩分区设计，既可以直观区分内外链板的装配位置，也能在后期维护过程中快速识别磨损、变形的链节，降低检修排查的难度。

在安装边界方面，链轮的轴向厚度与链条的内节内宽尺寸精准适配，保证链条运行过程中不会出现轴向窜动脱落的问题，链轮的齿顶圆、齿根圆尺寸经过校核，预留了足够的安全间隙，避免链条运行过程中与周边的设备护罩、机架结构发生剐蹭；整套结构安装时需要保证主从动链轮的端面处于同一平面内，两轴保持平行，避免链条出现偏磨、单侧受力过大的问题，链条的张紧度也预留了合理的调节余量，既不会因为过松导致传动过程中链条抖动，也不会因为过紧加剧轴承受力、增加不必要的功率损耗。
