手动油桶翻转倾卸料搬运周转车结构

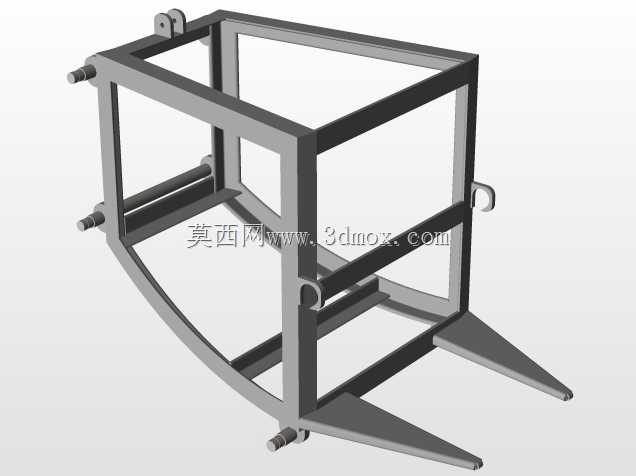

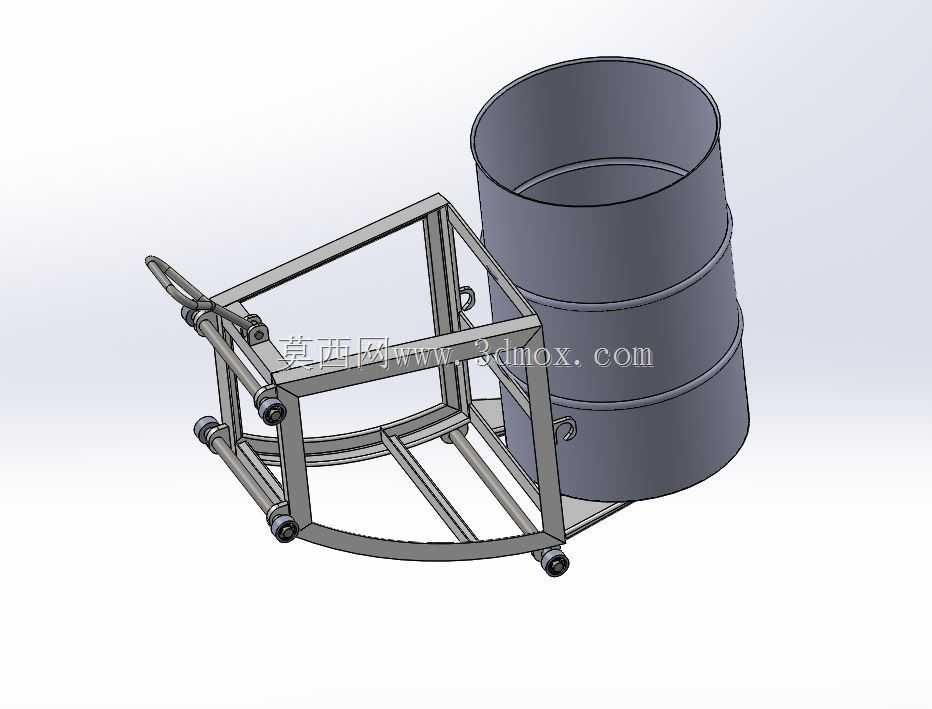

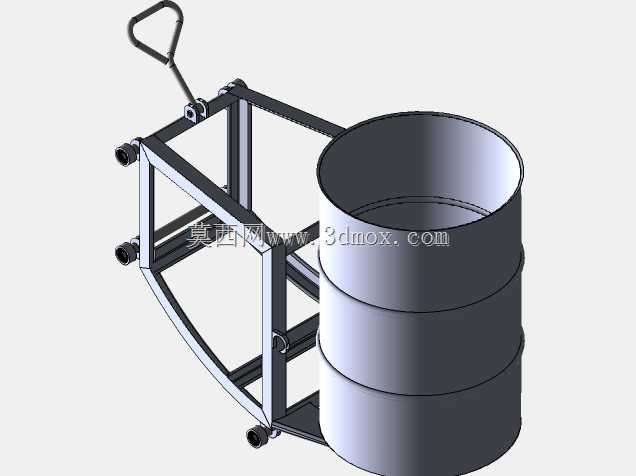

在化工、粮油加工、涂料生产、仓储物流等涉及桶装液态、粉状或颗粒状物料的作业场景中，桶装物料的短距离转运与定点倾卸一直是一线作业的高频痛点，传统作业模式多依赖多人配合抬桶、借助简易支架倾倒，不仅劳动强度大、作业效率低，还容易出现物料洒漏、桶身磕碰变形甚至人员砸伤、物料沾染的安全隐患，这款手动式油桶翻转倾卸移动装置正是针对这类作业需求开发的轻量化作业工装。该设备核心用途是完成标准钢制工业油桶的夹持固定、厂区内短距离人力转运、以及定点位置的翻转倾卸作业，可适配市面主流的200L标准钢制油桶，无需外接电源、气源等动力源，完全依靠纯机械结构实现功能，适合无动力配套的车间、仓库、户外堆场等场景使用。从功能特性来看，设备底部采用三轮支撑布局，前端设置两个定向承重轮，后端设置一个带转向功能的万向脚轮，推行时转向灵活，停靠时支撑稳定，不会轻易侧翻；车架主体采用矩形钢管焊接成型的框架结构，整体刚性充足，可承载满装状态的油桶重量，不会出现承重变形问题；车架前端设置与油桶弧度匹配的弧形抱合定位结构，可贴合油桶外壁实现径向定位，防止转运过程中油桶出现轴向窜动，上方设置的三角型推拉扶手符合人体工程学高度，操作人员推行时无需过度弯腰，可自然发力控制行进方向；翻转铰接结构设置在车架中部的承重轴位，该轴位与满装油桶的重心位置高度匹配，操作人员翻转油桶时仅需施加很小的力即可带动桶身绕轴转动，倾卸过程中桶身转动顺畅，可根据卸料需求随时停顿在任意倾斜角度，无需额外设置锁止机构即可依靠重心力矩保持姿态，卸料完成后可轻松将桶身复位至竖直状态。从设计思路来看，这款设备完全围绕低成本、易操作、免维护的核心目标开发，整体没有复杂的传动部件、液压元件或电控组件，所有结构件均采用常规金属型材加工，焊接成型后做防锈涂装处理，加工门槛低，后期使用过程中仅需对铰接转轴处定期加注润滑脂即可长期使用，几乎没有额外维护成本；设备整体外形紧凑，宽度控制在常规车间通道、仓库货架间距的通行范围内，长度可满足油桶放置后整车重心落在轮组支撑区间内，停靠时无需额外支撑即可保持直立状态，不管是在生产车间的工位间转运物料，还是在仓库内将桶装原料转运至投料口，或是在货场将桶装物料转运至装卸货位，都能灵活通行，不会占用过多作业空间，也不需要对现有作业场地做任何改造即可直接投入使用。相比大型全自动油桶处理设备，这款手动装置采购成本极低，操作无需专门培训，新员工上手即可使用，对于中小批量桶装物料处理的作业场景来说，可大幅降低一线作业人员的劳动强度，消除传统人工作业的安全隐患，提升桶装物料转运与倾卸的作业效率，减少物料洒漏造成的浪费与场地污染问题。
