塑料加工生产线物料输送系统结构设计

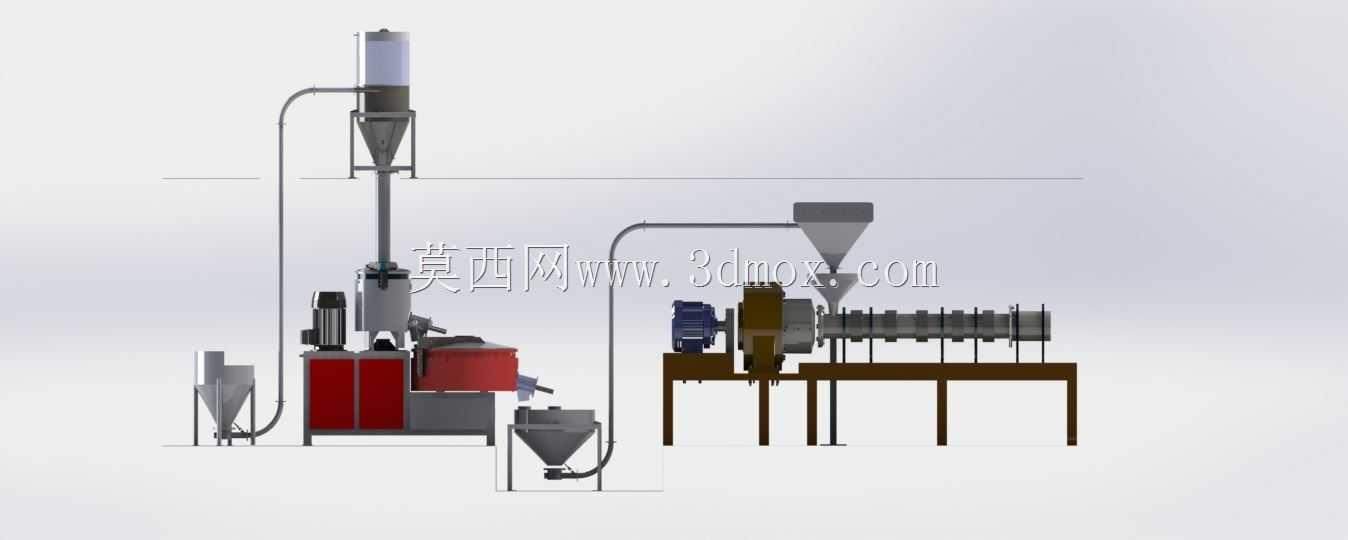

　　这套塑料加工配套的物料输送布局，主要服务于改性塑料造粒、塑料制品挤出成型的连续生产场景，衔接前端原料预处理与后端挤出加工工序，解决塑料粒子、混合粉料在不同工艺段之间的密闭转运需求，避免人工投料带来的粉尘泄漏、原料污染以及投料节拍不稳定的问题。整套系统的排布完全贴合常规塑料加工车间的设备布局逻辑，从左至右依次布置原料缓存、计量输送、混合处理、挤出机上料的功能单元，各单元之间通过密闭管路连接，减少物料输送过程中的损耗与外界杂质混入的概率。

　　从功能单元的设计来看，高位布置的旋风分离储料单元主要承接气力输送来的散装原料，通过离心沉降作用将输送气流与塑料颗粒分离，物料靠自重落入下方的混合主机料仓，尾气则通过顶部的排气结构排出，避免带尘气体直接散入车间。混合主机单元集成了热混与冷混功能的配套结构，侧边布置的驱动单元为搅拌桨提供动力，不同配方的原料在混合仓内完成均化、预塑化前的温度预处理后，通过下方的出料结构进入中转料斗，再通过倾斜布置的螺旋输送结构稳定送入挤出机的喂料斗。挤出机端的喂料斗采用锥斗设计，保证物料能够依靠自重连续落入挤出机的进料段，避免架桥现象导致的喂料中断，螺旋输送段的转速可根据挤出机的实际产能匹配调整，保证喂料量与挤出量的动态平衡。

　　在安装边界的考量上，整套系统的横向排布长度适配常规180型、200型单螺杆挤出机的安装空间，左侧原料处理段的最大高度控制在4.2米以内，适配常规钢结构厂房的层高要求，不需要额外对车间顶部结构做改造。各料斗的锥角设计统一采用60度倾斜角，针对流动性一般的改性粉料、添加了碳酸钙填充的混合物料，能够保证物料顺畅滑落，不会在锥壁残留积料。管路连接部分全部采用快装法兰结构，日常换色、换配方清理时可以快速拆卸，减少清机的等待时间，输送管路的弯头部分全部采用大曲率半径设计，降低高速输送的塑料颗粒对管壁的冲刷磨损，延长管路的使用寿命。

　　设计过程中重点考虑了不同物料特性的适配性，针对吸湿性较强的工程塑料原料，整套输送系统可以配套干燥风循环接口，在输送过程中同步完成原料的干燥预处理，不需要额外配置独立的干燥料斗，减少车间的设备占地。各单元的支架全部采用型钢焊接结构，底部预留调节脚杯安装位，安装时可以根据地面的实际平整度调整设备水平度，避免设备运行过程中因倾斜导致的物料偏流、搅拌负载不均的问题。中转料斗位置配置了料位检测的安装位，可根据实际生产需求加装料位传感器，实现缺料自动补料、满料自动停送的自动化运行逻辑，减少人工巡检的工作量。

　　整套布局的管线走向全部沿设备支架外侧排布，避免与设备的运动部件、加热单元产生干涉，电气布线与物料管路分侧布置，减少粉尘、高温对电气线路的影响。针对塑料加工过程中可能产生的少量粉尘溢出，各物料落差点都预留了除尘接口，可以对接车间的集中除尘系统，保证车间内的粉尘浓度符合职业卫生要求。混合单元的出料口位置设置了可切换的三通结构，需要清理混合腔或者排废时，可以将物料直接导入废料收集桶，不需要拆解主输送管路，提升日常运维的便捷性。
